যথার্থ টর্চ ফ্রেমহীন হারমোনিক ড্রাইভ ঘূর্ণন actuator

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

HONPINE

আমাদের সাথে যোগাযোগ

একটি উদ্ধৃতি অনুরোধ করুন

যথার্থ টর্চ ফ্রেমহীন হারমোনিক ড্রাইভ ঘূর্ণন actuator

পণ্যের বিবরণ

পেমেন্ট ও শিপিংয়ের শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ

প্যাকেজিং বিবরণ

ফর্ম সঙ্গে শক্ত কাগজ

সম্পর্কিত পণ্য

সমন্বিত ফ্ল্যাঞ্জ হারমোনিক সার্ভো রোটারি অ্যাকচুয়েটর

সেরা দাম পান

হোল শ্যাফ্ট কমপ্যাক্ট ডিজাইন হারমোনিক ড্রাইভ সার্ভো রোটারি অ্যাকুয়েটর

সেরা দাম পান

ডুয়াল এনকোডার ইন্টিগ্রেটেড ফ্ল্যাঞ্জ হারমোনিক সার্ভো রোটারি অ্যাকচুয়েটরগুলির বর্ণনা

সেরা দাম পান

ভিডিও

ওডিএম হোল শ্যাফ্ট অ্যাকুয়েটর রোবট আর্ম যৌথ মোটর লেজার কাটিং মেশিনের জন্য

সেরা দাম পান

আমাদের সাথে যোগাযোগ

যোগাযোগ করুন

পণ্যের বর্ণনা

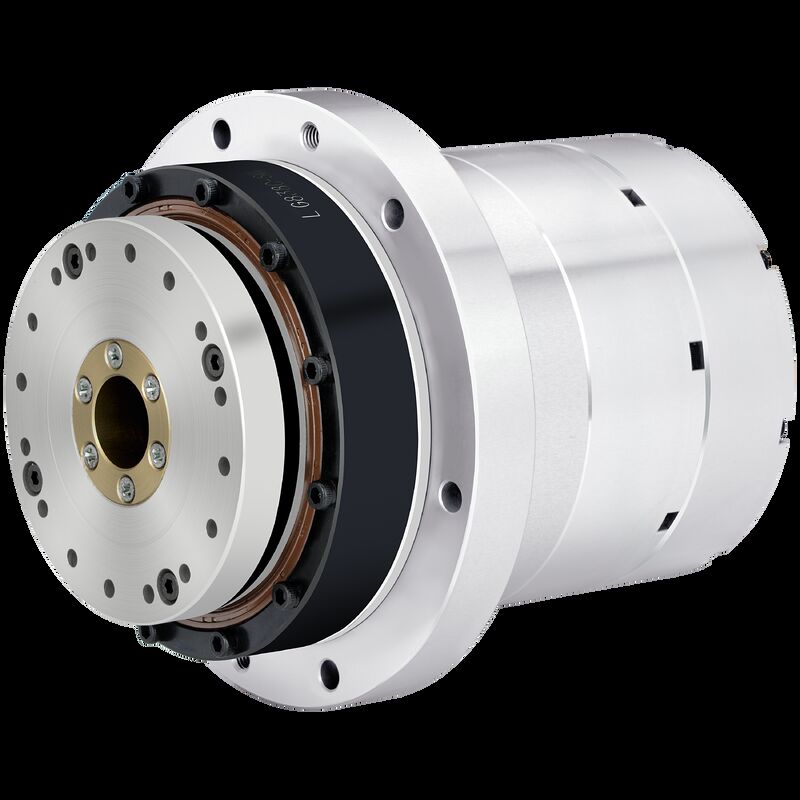

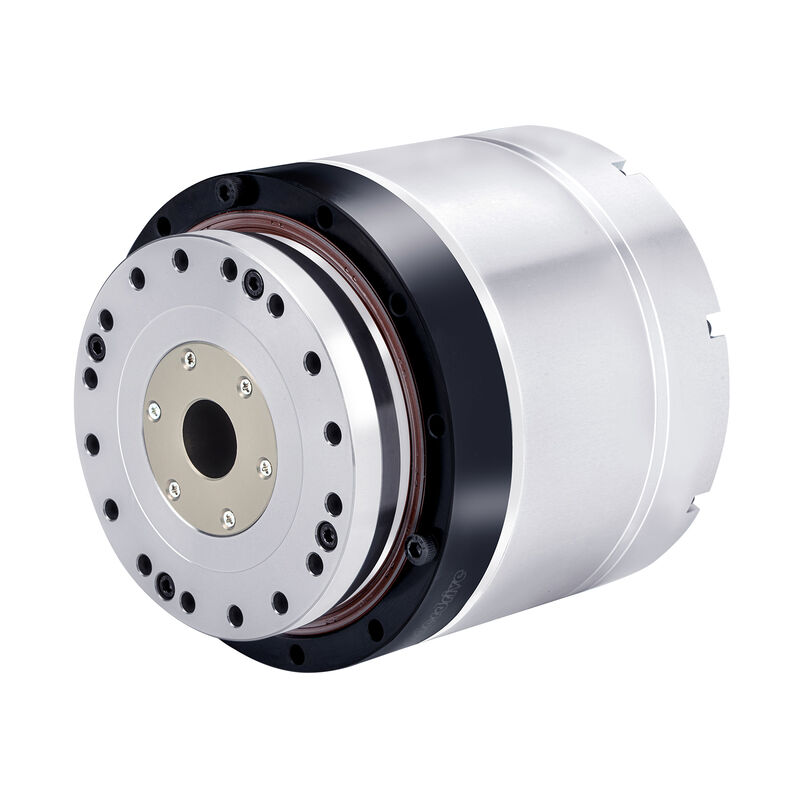

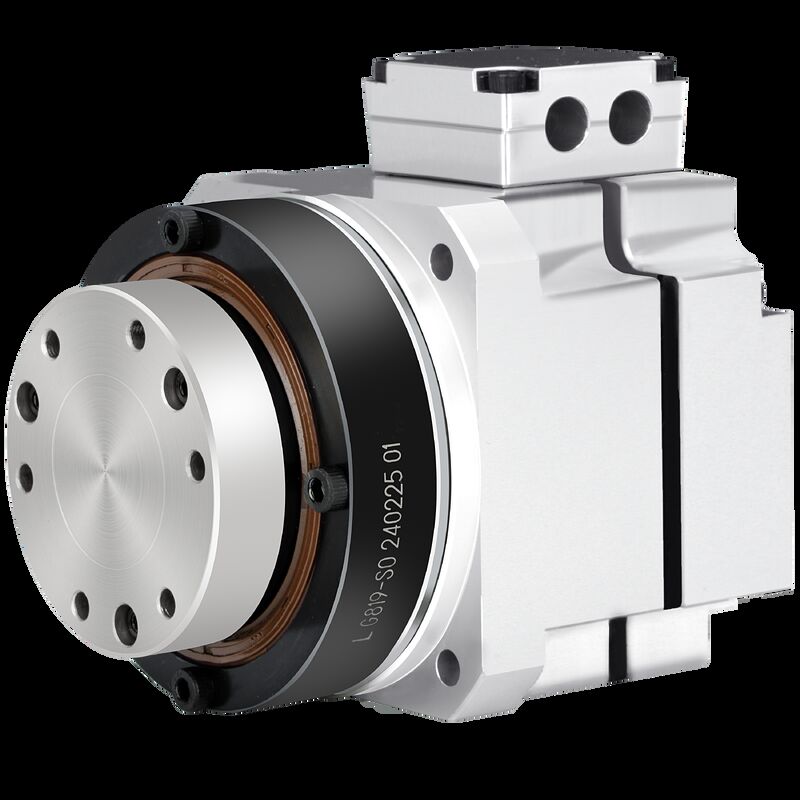

নির্ভুলতা টর্ক ফ্রেমলেস হারমোনিক ড্রাইভস রোটারি অ্যাকচুয়েটর

সাধারণত রোটারি অ্যাকচুয়েটরগুলি একটি সম্পূর্ণ কার্যকরী রোটারি অ্যাকচুয়েটর সিস্টেম তৈরি করতে ফ্রেমলেস অভ্যন্তরীণ রটার টর্ক মোটরগুলির সাথে হারমোনিক ড্রাইভ এবং অ্যাবসোলিউট এনকোডারগুলিকে একত্রিত করে। ড্রাইভিং ইউনিটটি সাধারণত বাইরে সাজানো হয়, যা সংযুক্ত যন্ত্রপাতির সুনির্দিষ্ট গতি নিয়ন্ত্রণের অনুমতি দেয়। এই অ্যাকচুয়েটরগুলি উচ্চ নির্ভুলতা এবং কমপ্যাক্ট ডিজাইন উভয়ই প্রয়োজন এমন অ্যাপ্লিকেশনগুলিতে প্রায়শই ব্যবহৃত হয়, যার মধ্যে মেশিন টুলের জন্য রোটারি টেবিল, নির্ভুল চিকিৎসা ডিভাইস, 5-অক্ষ লেজার কাটিং মেশিন এবং সেমিকন্ডাক্টর উত্পাদনের সরঞ্জাম অন্তর্ভুক্ত।

হারমোনিক ড্রাইভস রোটারি অ্যাকচুয়েটরের বৈশিষ্ট্য

উচ্চ টর্ক পারফরম্যান্স
এই মোটর হ্রাসকৃত গতিতে উল্লেখযোগ্য টর্ক সরবরাহ করে, যা সর্বোত্তম নিম্ন-গতি/উচ্চ-টর্ক কার্যকারিতার জন্য সরঞ্জামের লোডের চাহিদা পূরণ করে তা নিশ্চিত করে।

সমন্বিত ইন্টিগ্রেটেড আর্কিটেকচার
ফ্রেমলেস টর্ক মোটরগুলি বাইরের হাউজিং এবং বিয়ারিংগুলি সরিয়ে দেয়, সরাসরি অ্যাকচুয়েটরের সাথে একত্রিত হয়ে সামগ্রিক আকার হ্রাস করে।

সঠিক নিয়ন্ত্রণ বৈশিষ্ট্য
উচ্চ-রেজোলিউশন এনকোডারগুলির সাথে সজ্জিত, এই সিস্টেমটি মাইক্রন-স্তরের পজিশনিং এবং মসৃণ ল্যান্ডিংয়ের অনুমতি দেয়, যা নির্ভুলতা রোটারি টেবিল এবং সেমিকন্ডাক্টর ডাই বন্ডিংয়ের মতো অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।

দ্রুত জড়তা প্রতিক্রিয়া
একটি হালকা ওজনের রটার এবং কম-ঘর্ষণ ডিজাইনের সংমিশ্রণ গতি বিলম্ব হ্রাস করার সময় গতিশীল প্রতিক্রিয়ার গতি উন্নত করে।

হারমোনিক ড্রাইভস রোটারি অ্যাকচুয়েটরের স্পেসিফিকেশন

পণ্যের প্যারামিটার (এসি-২২০V)
মডেল		১১		১৪			১৭				২০					২৫					৩২					৪০					৫০		৫৮
হ্রাস অনুপাত	/	৫১	১০১	৫১	৮১	১০১	৫১	৮১	১০১	১২১	৫১	৮১	১০১	১২১	১৬১	৫১	৮১	১০১	১২১	১৬১	৫১	৮১	১০১	১২১	১৬১	৫১	৮১	১০১	১২১	১৬১	৫১	১০১	৫১	১০১
রেটেড টর্ক	N·M	৪	৮	৮.৬	১৩.৫	১৩.৫	২৭	৩৩	৪৯	৪৯	৩০	৪৮	৫৮	৬১	৬১	৬৮.৫	১০৭	১৩৩	১৩৩	১৩৩	১৩৩	২০৬	২৬৪	২৬৭	২৬৭	২৪২	৩৫১	৪৬০	৫৫৭	৫৫৭	৬৪২	৮২৩	৯৫১	১২০০
পিক টর্ক	N·M	৮.৩	১১	২৩	২৯	৩৪	৪৩	৫৩	৬৬	৬৬	৬৯	৯১	১০২	১০৮	১১৩	১২১	১৬৯	১৯৪	২০৭	২17	২৬৭	৩৭৬	৪১১	৪৩৬	৪৫৯	৪৯৭	৬৪১	702	৭৬২	৮০০	১১৬৩	১২১১	১৮২৮	১৯৬৪
রেটেড স্পিড	RPM	৬৯	৩৫	৫৯	৩৭	৩০	৫৯	৩৭	৩০	২৫	৫৯	৩৭	৩০	২৫	১৯	৪৯	৩১	২৫	২১	১৬	৪৫	২৮	২৩	১৯	১৪	৩৯	২৫	২০	১৭	১২	২৭	২২	২৭	২২
সর্বোচ্চ গতি	RPM	১০২	৫১	১১৮	৭৪	৫৯	১১৮	৭৪	৫৯	৫০	১১৮	৭৪	৫৯	৫০	৩৭	৯৪	৫৯	৪৮	৪০	৩০	৯০	৫৭	৪৯	৩৮	২৯	৮০	৫১	৪১	৩৪	২৫	৩৭	৩০	৩৭	৩০
রেটেড কারেন্ট	A	০.৯৮	০.৯৯	০.৭৮	০.৭৭	০.৬২	২.৩৬	১.৮২	২.১৭	১.৮১	২.৬৩	২.৬৫	২.৫৬	২.২৫	১.৬৯	৩.৯০	৩.৮৪	৩.৮৩	৩.২০	২.৪০	৫.৮২	৫.৬৮	৫.৮৩	৪.৯৩	৩.৭	৮.৭২	৭.৯৭	৮.৩৭	৮.৪৬	৬.৩৬	১১.৯৪	১২.২৭	১৭.৬৮	১৭.৮৯
সর্বোচ্চ কারেন্ট	A	২.০৩	১.৩৬	২.০৯	১.৬৬	১.৫৬	৩.৬৮	২.৯২	২.৯২	২.৪৪	৬.০৪	৫.০২	৪.৫১	৩.৯৮	৩.১৩	৬.৯০	৬.০৭	৫.৫৮	৪.৯৭	৩.৯২	১১.৬৯	১০.৩৬	৯.০৮	৮.০৪	৬.৩৬	১৭.৯১	১৪.৫৫	১২.৭৫	১১.৫৮	৯.১৩	২১.৬২	১৮.০৬	৩৩.৯৯	২৯.২৯
টর্ক কনস্ট্যান্ট	N·M/Arms	৪.০৮	৮.০৮	১১.০২	১৭.৫০	২১.৮২	১১.৪২	১৮.১৪	২২.৬২	২৭.১০	১১.৪২	১৮.১৪	২২.৬২	২৭.১০	৩৬.০৬	১৭.৫৪	২৭.৮৬	৩৪.৭৪	৪১.৬২	৫৫.৩৮	২২.৮৫	৩৬.২৯	৪৫.২৫	৫৪.২১	৭২.১৩	২৭.৭৪	৪৪.০৬	৫৪.৯৪	৬৫.৮২	৮৭.৫৮	৫৩.৭৮	৬৭.০৬	৫৩.৭৮৪	৬৭.০৬৪
একমুখী পজিশনিং নির্ভুলতা	আর্কসেকেন্ড	≤৯০	≤৯০	≤৭০	≤৬০	≤৬০	≤৬০	≤৬০	≤৫০	≤৫০	≤৬০	≤৬০	≤৬০	≤৫০	≤৫০	≤৬০	≤৫০	≤৫০	≤৪০	≤৪০	≤৬০	≤৫০	≤৫০	≤৪০	≤৪০	≤৬০	≤৫০	≤৫০	≤৪০	≤৪০	≤৩০	≤৩০	≤৩০	≤৩০
পুনরাবৃত্তি পজিশনিং নির্ভুলতা	আর্কসেকেন্ড	≤২০	≤২০	≤১৫	≤১০	≤১০	≤১৫	≤১০	≤১০	≤১০	≤১০	≤১০	≤১০	≤১০	≤১০	≤১০	≤১০	≤১০	≤১০	≤১০	≤১০	≤১০	≤১০	≤১০	≤১০	≤১০	≤১০	≤১০	≤১০	≤১০	≤১০	≤১০	≤১০	≤১০
টিল্ট স্টিফনেস	X104N.m/rad	৪		৮			১৫				২৪					৩৮					৯৫					১৭৫					রেটেড রেডিয়াল লোড 2750N রেটেড অক্ষীয় লোড 2750N রেটেড ওভারটার্নিং মুহূর্ত 1950N.M		রেটেড রেডিয়াল লোড 3200N রেটেড অক্ষীয় লোড 3200N রেটেড ওভারটার্নিং মুহূর্ত 2500N.M
টর্শনাল স্টিফনেস	X104N.m/rad	০.৩	০.৩৪	০.৪৬	০.৬		১.০৭	১.৩০			১.৮	২.৩				৩.৪	৪.৬				৭.৬	৯.৯				১৪	১৮.৬
মোটর ফেজ রেজিস্ট্যান্স	ওহমা(20°C)	১২		৭.৫			২.৬				২.৬					৩.৫৫					০.৮৮					০.৮					০.১২৬		০.১২৬
মোটর ফেজ ইন্ডাকট্যান্স	Mh	৯.৫		১১.৫			৬.৭				৬.৭					১০					৬.১					৮					০.৬৫		০.৬৫
ব্যাক-ইএমএফ কনস্ট্যান্ট	Vrms/Krpm	১০.৫		২৫			২৫				২৫					৪০					৪০					৪৪					৫২		৫২
রটার জড়তা	ব্রেক ছাড়া KG*m2	৮.৩২*১০^-৬		৩.৬*১০^-৫			৭.৯৬*১০^-৫				৮.৮*১০^-৫					২.১*১০^-৪					৮.৩*১০^-৪					১.৬৪*১০^-৩					৪.৮*১০^-৩		৪.৮*১০^-৩
রটার জড়তা	ব্রেক সহ KG*m2	৮.৭৩*১০^-৬		৩.৭*১০^-৫			৯.১২*১০^-৫				৯.১৭*১০^-৫					২.২*১০^-৪					১.০৪*১০^-৩					২.০৫*১০^-৩					/		/
ভর (ব্রেক ছাড়া)	কেজি	১.১৭		১.৬৬			২.২				২.৪					৩.৬					৭.৪					১০.৭					২৫		৩২
ভর (ব্রেক সহ)	কেজি	১.৩৬		২			২.৮				২.৯৬					৪.২					৮.৭					১২					/		/
মোটর পোল	পোল	১০		১৬			১৬				১৬					১৬					১৬					১৬					২০		২০
ব্যাসার্ধ ও দৈর্ঘ্য (ব্রেক সহ/ছাড়া)	মিমি	৬৩মিমিX৮৩মিমি ৬৩মিমিx৯৯.৭মিমি		ø৭৪মিমিX৯১.৫মিমি ø৭৪মিমিX১০৯.৫মিমি			ø৮৮মিমিX৯৮মিমি ø৮৮মিমিX১২২মিমি				ø৮৮মিমিX১০১মিমি ø৮৮মিমিX১২৫মিমি					ø১১০মিমিX১০৯মিমি ø১১০মিমিX১৩০.৫মিমি					ø১৪২মিমিX১৩৮.৭মিমি ø১৪২মিমিX১৬৪.২মিমি					ø১৭০মিমিX১৫০.৭মিমি ø১৭০মিমিX১৭৫.৭মিমি					ø২১৪মিমিX১৯৬মিমি		ø২৪০মিমিX২16মিমি ø২৪০মিমিX২৪৯.৪মিমি
ফাঁপা শ্যাফটের ব্যাস	মিমি	ø১০মিমি		ø৯মিমি			ø১৩.৫মিমি				ø১৬.৫মিমি					ø১৭মিমি					ø২৯মিমি					ø৪০মিমি					ø৪০মিমি		ø৫০মিমি
নোট	শুধুমাত্র রেফারেন্সের জন্য, প্রকৃত প্যারামিটারের জন্য অনুগ্রহ করে বিক্রয়ের সাথে যোগাযোগ করুন
