পণ্যের বর্ণনা

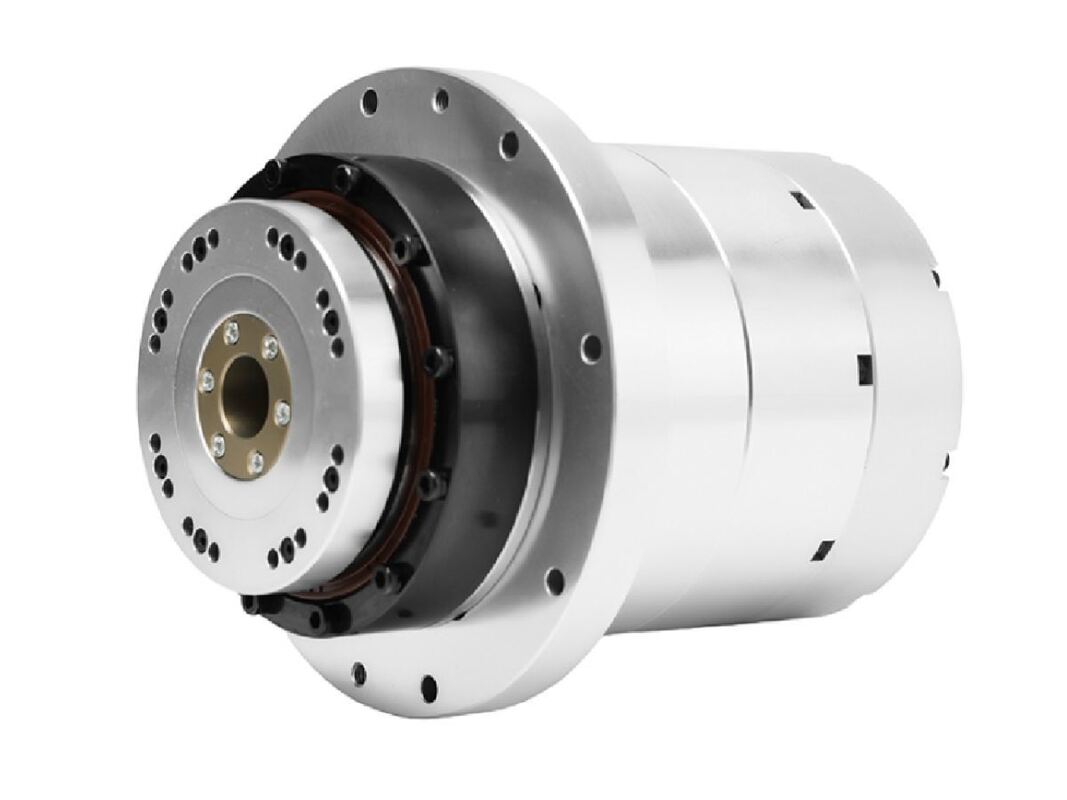

ডুয়াল এনকোডার ইন্টিগ্রেটেড ফ্ল্যাঞ্জ হারমোনিক সার্ভো রোটারি অ্যাকচুয়েটরগুলির বর্ণনা

এইচএটিএফ হারমোনিক সার্ভো রোটারি অ্যাকচুয়েটরগুলি মডেল ১১, ১৪, ১৭, ২০, ২৫, ৩২, ৪০, ৫০ এবং ৫৮ এর হারমোনিক ড্রাইভগুলির সাথে সামঞ্জস্যপূর্ণ, যা ৪ এন·এম থেকে ১,২০০ এন·এম পর্যন্ত টর্ক পরিসীমা সরবরাহ করে।তারা মাল্টি-টার্ন পরম এনকোডার দিয়ে সজ্জিত Tamagawa প্রোটোকল ব্যবহার করে, একক টার্ন 17-বিট / মাল্টি-টার্ন 16-বিট বা একক টার্ন 23-বিট / মাল্টি-টার্ন 16-বিটের কনফিগারেশন সরবরাহ করে। অতিরিক্তভাবে, দ্বৈত-এনকোডার সেটআপগুলি একটি বিকল্প। এইচএএস সলিড মডেলের উপর ভিত্তি করে,HATF actuators একটি ইন্টিগ্রেটেড ফ্ল্যাঞ্জ বৈশিষ্ট্য যা শেষ মুখের উপর মাউন্ট করা সম্ভব নয় যখন ইনস্টলেশনের অনুমতি দেয়এই নকশাটি কম্পন এবং শকগুলির প্রতিরোধ ক্ষমতা বাড়িয়ে অক্ষীয় এবং রেডিয়াল উভয় লোডের জন্য সমর্থন উন্নত করে।

ডুয়াল এনকোডার ইন্টিগ্রেটেড ফ্ল্যাঞ্জ হারমোনিক সার্ভো রোটারি অ্যাকুয়েটরগুলির বৈশিষ্ট্য

সমানভাবে লোড বিতরণ
মুখ-যোগাযোগ ফ্ল্যাঞ্জের নকশা নিশ্চিত করে যে উভয় রেডিয়াল এবং অক্ষীয় বাহিনী ফ্ল্যাঞ্জের উপর অভিন্নভাবে ছড়িয়ে পড়ে, যা মডিউলটি পরিচালনা করার সময় কম্পন এবং চলাচলকে হ্রাস করতে সহায়তা করে।

সরলীকৃত স্থাপনা
মুখ-যোগাযোগ মাউন্ট ব্যবহার করে, শ্যাফ্টের সঠিক সারিবদ্ধতার প্রয়োজন নেই, যার ফলে দ্রুত এবং সহজ সমাবেশ হয়।

ক্যালিব্রেশন খরচ কম
ফ্ল্যাঞ্জটি মডিউলের জন্য গাইড হিসাবে কাজ করে, সেটআপ প্রক্রিয়া চলাকালীন সারিবদ্ধকরণ এবং ক্যালিব্রেশনের জন্য প্রয়োজনীয় সময় এবং প্রচেষ্টা উল্লেখযোগ্যভাবে হ্রাস করে।

সুবিধাজনক রক্ষণাবেক্ষণ এবং প্রতিস্থাপন
পৃথক মডিউলগুলি কেবলমাত্র বোল্টগুলি খুলে ফেলার মাধ্যমে পৃথক করা যেতে পারে, যার ফলে সংলগ্ন উপাদানগুলিকে বিরক্ত না করে রক্ষণাবেক্ষণ করা যেতে পারে, যার ফলে মেরামত এবং ডাউনটাইম হ্রাস পায়।

ডুয়াল এনকোডার ইন্টিগ্রেটেড ফ্ল্যাঞ্জ হারমোনিক সার্ভো রোটারি অ্যাকচুয়েটরের স্পেসিফিকেশন

পণ্যের পরামিতি ((AC-220V)
মডেল		HATF11		HATF14			HATF17				HATF20					HATF25					HATF32					HATF40					HATF50		HATF58
হ্রাস অনুপাত	/	51	101	51	81	101	51	81	101	121	51	81	101	121	161	51	81	101	121	161	51	81	101	121	161	51	81	101	121	161	51	101	51	101
নামমাত্র টর্ক	N·M	4	8	8.6	13.5	13.5	27	33	49	49	30	48	58	61	61	68.5	107	133	133	133	133	206	264	267	267	242	351	460	557	557	642	823	951	1200
পিক টর্চ	N·M	8.3	11	23	29	34	43	53	66	66	69	91	102	108	113	121	169	194	207	217	267	376	411	436	459	497	641	702	762	800	1163	1211	1828	1964
নামমাত্র গতি	RPM	69	35	59	37	30	59	37	30	25	59	37	30	25	19	49	31	25	21	16	45	28	23	19	14	39	25	20	17	12	27	22	27	22
সর্বাধিক গতি	RPM	102	51	118	74	59	118	74	59	50	118	74	59	50	37	94	59	48	40	30	90	57	49	38	29	80	51	41	34	25	37	30	37	30
নামমাত্র বর্তমান	এ	0.98	0.99	0.78	0.77	0.62	2.36	1.82	2.17	1.81	2.63	2.65	2.56	2.25	1.69	3.90	3.84	3.83	3.20	2.40	5.82	5.68	5.83	4.93	3.7	8.72	7.97	8.37	8.46	6.36	11.94	12.27	17.68	17.89
সর্বাধিক বর্তমান	এ	2.03	1.36	2.09	1.66	1.56	3.68	2.92	2.92	2.44	6.04	5.02	4.51	3.98	3.13	6.90	6.07	5.58	4.97	3.92	11.69	10.36	9.08	8.04	6.36	17.91	14.55	12.75	11.58	9.13	21.62	18.06	33.99	29.29
টর্চ কনস্ট্যান্ট	N·M/Arms	4.08	8.08	11.02	17.50	21.82	11.42	18.14	22.62	27.10	11.42	18.14	22.62	27.10	36.06	17.54	27.86	34.74	41.62	55.38	22.85	36.29	45.25	54.21	72.13	27.74	44.06	54.94	65.82	87.58	53.78	67.06	53.784	67.064
একমুখী অবস্থান সঠিকতা	আর্কসেক	≤ ৯০	≤ ৯০	≤ ৭০	≤ ৬০	≤ ৬০	≤ ৬০	≤ ৬০	≤৫০	≤৫০	≤ ৬০	≤ ৬০	≤ ৬০	≤৫০	≤৫০	≤ ৬০	≤৫০	≤৫০	≤40	≤40	≤ ৬০	≤৫০	≤৫০	≤40	≤40	≤ ৬০	≤৫০	≤৫০	≤40	≤40	≤30	≤30	≤30	≤30
পুনরাবৃত্তি অবস্থান সঠিকতা	আর্কসেক	≤20	≤20	≤15	≤10	≤10	≤15	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10
টিল্ট স্টিফনেস	X104N.m/rad	4		8			15				24					38					95					175					নামমাত্র রেডিয়াল লোড 2750N নামমাত্র অক্ষীয় চাপ 2750N নামমাত্র ওভারল্যাপিং মোমন্ট 1950N.M		নামমাত্র রেডিয়াল লোড 3200N নামমাত্র অক্ষীয় চাপ 3200N নামমাত্র ওভারল্যাপিং মম্পট 2500N.M
টর্শনাল স্টিফনেস	X104N.m/rad	0.3	0.34	0.46	0.6		1.07	1.3			1.8	2.3				3.4	4.6				7.6	9.9				14	18.6
মোটর ফেজ প্রতিরোধ	ওহমা ((২০°সি)	12		7.5			2.6				2.6					3.55					0.88					0.8					0.126		0.126
মোটর ফেজ ইন্ডাক্ট্যান্স	এমএইচ	9.5		11.5			6.7				6.7					10					6.1					8					0.65		0.65
ব্যাক-ইএমএফ ধ্রুবক	Vrms/Krpm	10.5		25			25				25					40					40					44					52		52
রোটার ইনার্টি	ব্রেক ছাড়াই KG*m2	8.32*10^-6		3.6*10^-5			7.৯৬*১০^-৫				8.8*10^-5					2.১*১০^-৪					8.৩*১০^-৪					1.64*10^-3					4.8*10^-3		4.8*10^-3
রোটার ইনার্টি	ব্রেক সহ KG*m2	8.73*10^-6		3.7*10^-5			9.১২*১০^৫				9.17*10^-5					2.২*১০^-৪					1.04*10^-3					2.05*10^-3					/		/
ভর (ব্রেক ছাড়াই)	কেজি	1.17		1.66			2.2				2.4					3.6					7.4					10.7					25		32
ভর (ব্রেক সহ)	কেজি	1.36		2			2.8				2.96					4.2					8.7					12					/		/
মোটর পল	পোল	10		16			16				16					16					16					16					20		20
ব্যাসার্ধ এবং দৈর্ঘ্য (ব্রেক সহ/বিনা)	মিমি	৬৩ মিমি এক্স ৮৩ মিমি 63mmx99.7mm		ø74mmX91.5mm ø74mmX109.5mm			ø88mmX98mm ø88mmX122mm				ø88mmX101mm ø88mmX125mm					ø110mmX109mm ø110mmX130.5mm					ø142mmX138.7mm ø142mmX164.2mm					ø170mmX150.7mm ø170mmX175.7mm					ø214mmX196mm		ø240mmX216mm ø240mmX249.4mm
খালি শ্যাফ্ট ব্যাসার্ধ	মিমি	ø10mm		ø9 মিমি			ø13.5 মিমি				ø16.5 মিমি					ø১৭ মিমি					ø29mm					ø40 মিমি					ø40 মিমি		ø50 মিমি
নোট	শুধুমাত্র রেফারেন্সের জন্য, প্রকৃত পরামিতিগুলির জন্য বিক্রয় যোগাযোগ করুন

পণ্যের পরামিতি ((AC-220V)
মডেল		HATF11		HATF14			HATF17				HATF20					HATF25					HATF32					HATF40					HATF50		HATF58
হ্রাস অনুপাত	/	51	101	51	81	101	51	81	101	121	51	81	101	121	161	51	81	101	121	161	51	81	101	121	161	51	81	101	121	161	51	101	51	101
নামমাত্র টর্ক	N·M	4	8	8.6	13.5	13.5	27	33	49	49	30	48	58	61	61	68.5	107	133	133	133	133	206	264	267	267	242	351	460	557	557	642	823	951	1200
পিক টর্চ	N·M	8.3	11	23	29	34	43	53	66	66	69	91	102	108	113	121	169	194	207	217	267	376	411	436	459	497	641	702	762	800	1163	1211	1828	1964
নামমাত্র গতি	RPM	69	35	59	37	30	59	37	30	25	59	37	30	25	19	49	31	25	21	16	45	28	23	19	14	39	25	20	17	12	27	22	27	22
সর্বাধিক গতি	RPM	102	51	118	74	59	118	74	59	50	118	74	59	50	37	94	59	48	40	30	90	57	49	38	29	80	51	41	34	25	37	30	37	30
নামমাত্র বর্তমান	এ	0.98	0.99	0.78	0.77	0.62	2.36	1.82	2.17	1.81	2.63	2.65	2.56	2.25	1.69	3.90	3.84	3.83	3.20	2.40	5.82	5.68	5.83	4.93	3.7	8.72	7.97	8.37	8.46	6.36	11.94	12.27	17.68	17.89
সর্বাধিক বর্তমান	এ	2.03	1.36	2.09	1.66	1.56	3.68	2.92	2.92	2.44	6.04	5.02	4.51	3.98	3.13	6.90	6.07	5.58	4.97	3.92	11.69	10.36	9.08	8.04	6.36	17.91	14.55	12.75	11.58	9.13	21.62	18.06	33.99	29.29
টর্চ কনস্ট্যান্ট	N·M/Arms	4.08	8.08	11.02	17.50	21.82	11.42	18.14	22.62	27.10	11.42	18.14	22.62	27.10	36.06	17.54	27.86	34.74	41.62	55.38	22.85	36.29	45.25	54.21	72.13	27.74	44.06	54.94	65.82	87.58	53.78	67.06	53.784	67.064
একমুখী অবস্থান সঠিকতা	আর্কসেক	≤ ৯০	≤ ৯০	≤ ৭০	≤ ৬০	≤ ৬০	≤ ৬০	≤ ৬০	≤৫০	≤৫০	≤ ৬০	≤ ৬০	≤ ৬০	≤৫০	≤৫০	≤ ৬০	≤৫০	≤৫০	≤40	≤40	≤ ৬০	≤৫০	≤৫০	≤40	≤40	≤ ৬০	≤৫০	≤৫০	≤40	≤40	≤30	≤30	≤30	≤30
পুনরাবৃত্তি অবস্থান সঠিকতা	আর্কসেক	≤20	≤20	≤15	≤10	≤10	≤15	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10
টিল্ট স্টিফনেস	X104N.m/rad	4		8			15				24					38					95					175					নামমাত্র রেডিয়াল লোড 2750N নামমাত্র অক্ষীয় চাপ 2750N নামমাত্র ওভারল্যাপিং মোমন্ট 1950N.M		নামমাত্র রেডিয়াল লোড 3200N নামমাত্র অক্ষীয় চাপ 3200N নামমাত্র ওভারল্যাপিং মম্পট 2500N.M
টর্শনাল স্টিফনেস	X104N.m/rad	0.3	0.34	0.46	0.6		1.07	1.3			1.8	2.3				3.4	4.6				7.6	9.9				14	18.6
মোটর ফেজ প্রতিরোধ	ওহমা ((২০°সি)	12		7.5			2.6				2.6					3.55					0.88					0.8					0.126		0.126
মোটর ফেজ ইন্ডাক্ট্যান্স	এমএইচ	9.5		11.5			6.7				6.7					10					6.1					8					0.65		0.65
ব্যাক-ইএমএফ ধ্রুবক	Vrms/Krpm	10.5		25			25				25					40					40					44					52		52
রোটার ইনার্টি	ব্রেক ছাড়াই KG*m2	8.32*10^-6		3.6*10^-5			7.৯৬*১০^-৫				8.8*10^-5					2.১*১০^-৪					8.৩*১০^-৪					1.64*10^-3					4.8*10^-3		4.8*10^-3
রোটার ইনার্টি	ব্রেক সহ KG*m2	8.73*10^-6		3.7*10^-5			9.১২*১০^৫				9.17*10^-5					2.২*১০^-৪					1.04*10^-3					2.05*10^-3					/		/
ভর (ব্রেক ছাড়াই)	কেজি	1.17		1.66			2.2				2.4					3.6					7.4					10.7					25		32
ভর (ব্রেক সহ)	কেজি	1.36		2			2.8				2.96					4.2					8.7					12					/		/
মোটর পল	পোল	10		16			16				16					16					16					16					20		20
ব্যাসার্ধ এবং দৈর্ঘ্য (ব্রেক সহ/বিনা)	মিমি	৬৩ মিমি এক্স ৮৩ মিমি 63mmx99.7mm		ø74mmX91.5mm ø74mmX109.5mm			ø88mmX98mm ø88mmX122mm				ø88mmX101mm ø88mmX125mm					ø110mmX109mm ø110mmX130.5mm					ø142mmX138.7mm ø142mmX164.2mm					ø170mmX150.7mm ø170mmX175.7mm					ø214mmX196mm		ø240mmX216mm ø240mmX249.4mm
খালি শ্যাফ্ট ব্যাসার্ধ	মিমি	ø10mm		ø9 মিমি			ø13.5 মিমি				ø16.5 মিমি					ø১৭ মিমি					ø29mm					ø40 মিমি					ø40 মিমি		ø50 মিমি
নোট	শুধুমাত্র রেফারেন্সের জন্য, প্রকৃত পরামিতিগুলির জন্য বিক্রয় যোগাযোগ করুন
