পণ্যের বর্ণনা

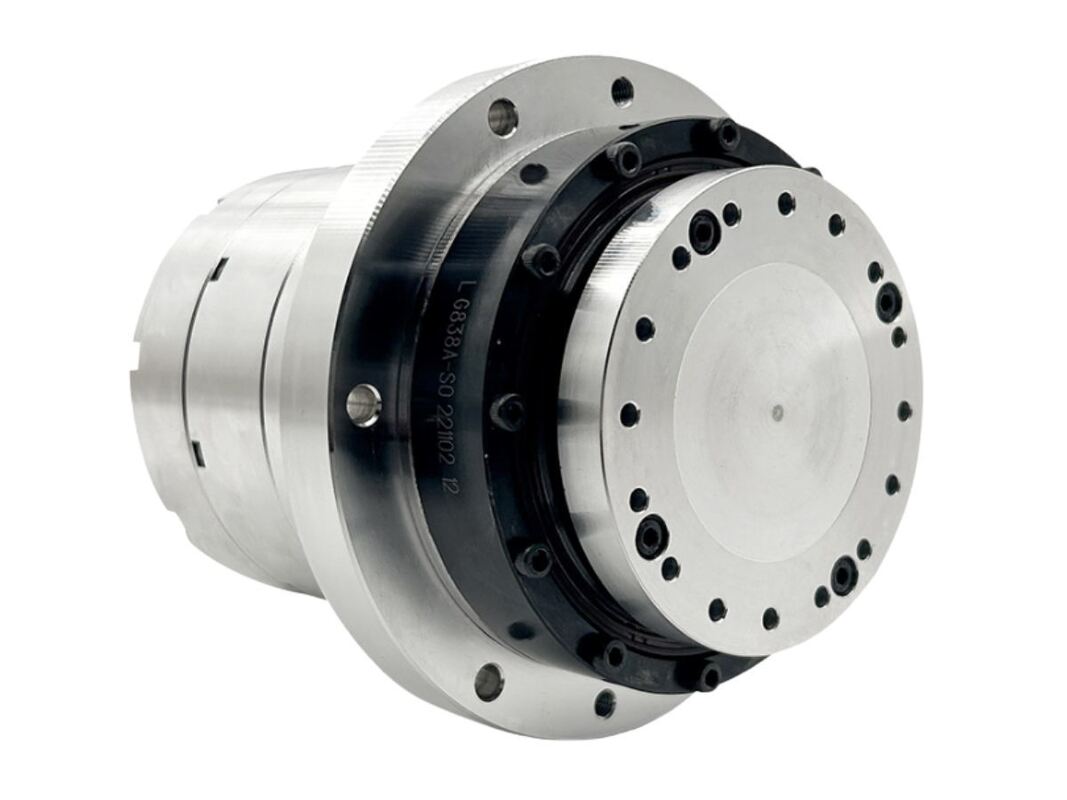

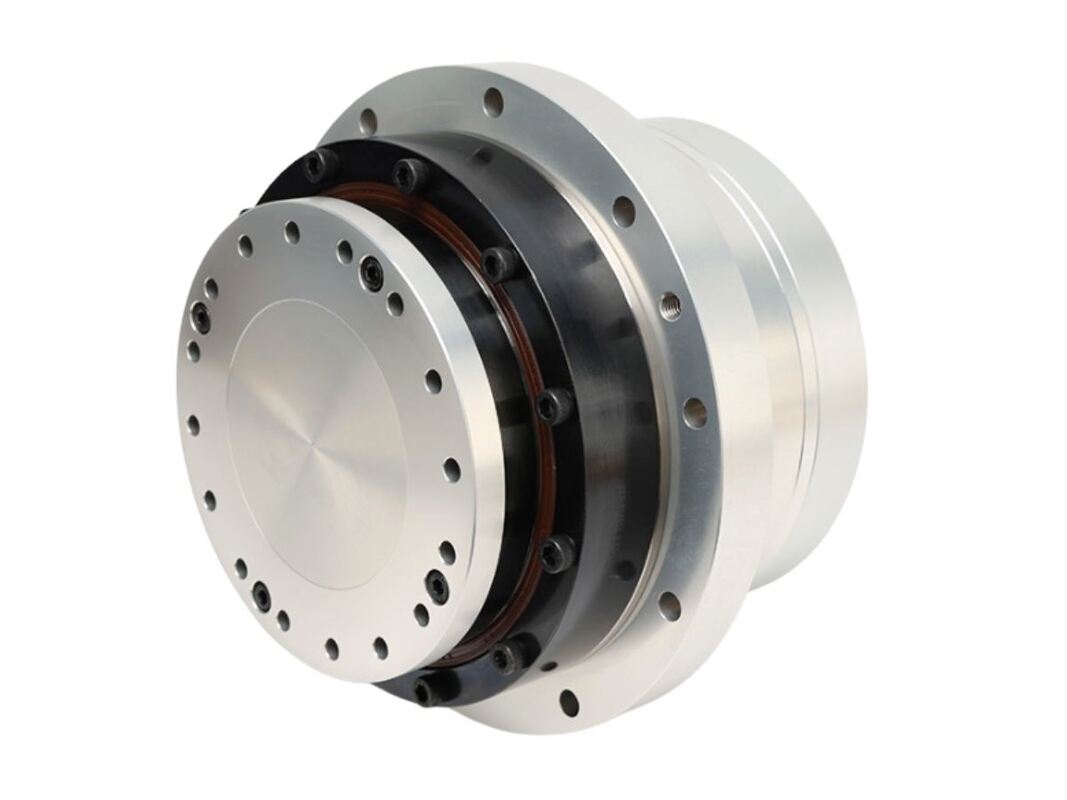

ইন্টিগ্রেটেড ফ্ল্যাঞ্জ হারমোনিক সার্ভো রোটারি অ্যাকচুয়েটর

এইচএএসএফ সলিড স্ট্যান্ডার্ড হারমোনিক সার্ভো রোটারি অ্যাকুয়েটর হারমোনিক ড্রাইভ মডেল 11, 14, 17, 20 এবং 25 অন্তর্ভুক্ত করে, যা 4 এন · এম থেকে 133 এন · এম এর মধ্যে নামমাত্র টর্ক পরিসীমা সরবরাহ করে।এটি একটি মাল্টি-টার্ন পরম এনকোডার দিয়ে সজ্জিত করা হয় যা Tamagawa প্রোটোকল ব্যবহার করে, একক টার্নের জন্য 23-বিট রেজোলিউশন এবং মাল্টি-টার্নের জন্য 16-বিট বৈশিষ্ট্যযুক্ত। এই নির্দিষ্ট মডেলটি একটি ইন্টিগ্রেটেড ফ্ল্যাঞ্জকে অন্তর্ভুক্ত করে স্ট্যান্ডার্ড HASF সলিড ডিজাইনকে উন্নত করে,যেটা ইনস্টলেশনের সুবিধা দেয় যখন সরাসরি এন্ড-ফেস মাউন্ট করা অকার্যকর হয়এই ফ্ল্যাঞ্জটি অক্ষীয় এবং রেডিয়াল উভয় লোডের জন্য সমর্থন উন্নত করে এবং কম্পন এবং প্রভাবের প্রতিরোধ ক্ষমতা বাড়ায়।

হারমোনিক সার্ভো রোটারি অ্যাকচুয়েটরের বৈশিষ্ট্য

দৃঢ় ও বিশ্বাসযোগ্য ব্যবস্থা
ডিস্ক আকৃতির ফ্ল্যাঞ্জ ডিজাইন নির্ভরযোগ্য মুখ-যোগাযোগ ইনস্টলেশনের জন্য সমানভাবে দূরবর্তী বোল্ট গর্তগুলি নিশ্চিত করে, মোটর, হারমোনিক ড্রাইভ এবং সংলগ্ন অংশগুলির মধ্যে একটি শক্তিশালী সংযোগকে উত্সাহ দেয়।

সরলীকৃত ইনস্টলেশন প্রক্রিয়া
মুখ-যোগাযোগের সাথে মাউন্ট করার জন্য, সঠিক শ্যাফ্ট সারিবদ্ধতার প্রয়োজন নেই, যা সিস্টেমের সমাবেশকে ত্বরান্বিত করে এবং সহজ করে।

ক্যালিব্রেশন খরচ কম
এই ফ্ল্যাঞ্জটি মডিউলের জন্য গাইডিং বৈশিষ্ট্য হিসাবে কাজ করে, সমাবেশের সময় সারিবদ্ধতা এবং ক্যালিব্রেশন কাজের প্রয়োজনীয়তা উল্লেখযোগ্যভাবে হ্রাস করে।

সহজ রক্ষণাবেক্ষণ এবং প্রতিস্থাপন
মডিউলগুলি সহজেই বোল্টগুলি শিথিল করে আলাদা করা যায়, প্রতিবেশী উপাদানগুলিকে প্রভাবিত না করে দ্রুত অ্যাক্সেসের অনুমতি দেয়, এইভাবে রক্ষণাবেক্ষণ সহজতর করে এবং ডাউনটাইমকে হ্রাস করে।

হারমোনিক সার্ভো রোটারি অ্যাকচুয়েটরের স্পেসিফিকেশন

পণ্যের পরামিতি ((AC-220V)
মডেল		HASF11		HASF14			HASF17				HASF20					HASF25
হ্রাস অনুপাত	/	51	101	51	81	101	51	81	101	121	51	81	101	121	161	51	81	101	121	161
নামমাত্র টর্ক	N·M	4	8	8.6	13.5	13.5	27	33	49	49	30	48	58	61	61	68.5	107	133	133	133
পিক টর্চ	N·M	8.3	11	23	29	34	43	53	66	66	69	91	102	108	113	121	169	194	207	217
নামমাত্র গতি	RPM	69	35	59	37	30	59	37	30	25	59	37	30	25	19	49	31	25	21	16
সর্বাধিক গতি	RPM	102	51	118	74	59	118	74	59	50	118	74	59	50	37	94	59	48	40	30
নামমাত্র বর্তমান	এ	0.98	0.99	0.78	0.77	0.62	2.36	1.82	2.17	1.81	2.63	2.65	2.56	2.25	1.69	3.90	3.84	3.83	3.20	2.40
সর্বাধিক বর্তমান	এ	2.03	1.36	2.09	1.66	1.56	3.68	2.92	2.92	2.44	6.04	5.02	4.51	3.98	3.13	6.90	6.07	5.58	4.97	3.92
টর্চ কনস্ট্যান্ট	N·M/Arms	4.08	8.08	11.02	17.50	21.82	11.42	18.14	22.62	27.10	11.42	18.14	22.62	27.10	36.06	17.54	27.86	34.74	41.62	55.38
একমুখী অবস্থান সঠিকতা	আর্কসেক	≤ ৯০	≤ ৯০	≤ ৭০	≤ ৬০	≤ ৬০	≤ ৬০	≤ ৬০	≤৫০	≤৫০	≤ ৬০	≤ ৬০	≤ ৬০	≤৫০	≤৫০	≤ ৬০	≤৫০	≤৫০	≤40	≤40
পুনরাবৃত্তি অবস্থান সঠিকতা	আর্কসেক	≤20	≤20	≤15	≤10	≤10	≤15	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10
টিল্ট স্টিফনেস	X104N.m/rad	4		8			15				24					38
টর্শনাল স্টিফনেস	X104N.m/rad	0.3	0.34	0.46	0.6		1.07	1.3			1.8	2.3				3.4	4.6
মোটর ফেজ প্রতিরোধ	ওহমা ((২০°সি)	12		7.5			2.6				2.6					3.55
মোটর ফেজ ইন্ডাক্ট্যান্স	এমএইচ	9.5		11.5			6.7				6.7					10
ব্যাক-ইএমএফ ধ্রুবক	Vrms/Krpm	10.5		25			25				25					40
রোটার ইনার্টি	ব্রেক ছাড়াই KG*m2	8.32*10^-6		3.6*10^-5			7.৯৬*১০^-৫				8.8*10^-5					2.১*১০^-৪
রোটার ইনার্টি	ব্রেক সহ KG*m2	8.73*10^-6		3.7*10^-5			9.১২*১০^৫				9.17*10^-5					2.২*১০^-৪
ভর (ব্রেক ছাড়াই)	কেজি	1.17		1.66			2.2				2.4					3.6
ভর (ব্রেক সহ)	কেজি	1.36		2			2.8				2.96					4.2
মোটর পল	পোল	10		16			16				16					16
ব্যাসার্ধ এবং দৈর্ঘ্য (ব্রেক সহ/বিনা)	মিমি	৬৩ মিমি এক্স ৮৩ মিমি 63mmx99.7mm		ø74mmX91.5mm ø74mmX109.5mm			ø88mmX98mm ø88mmX122mm				ø88mmX101mm ø88mmX125mm					ø110mmX109mm ø110mmX130.5mm
খালি শ্যাফ্ট ব্যাসার্ধ	মিমি	ø10mm		ø9 মিমি			ø13.5 মিমি				ø16.5 মিমি					ø১৭ মিমি
নোট	শুধুমাত্র রেফারেন্সের জন্য, প্রকৃত পরামিতিগুলির জন্য বিক্রয় যোগাযোগ করুন
