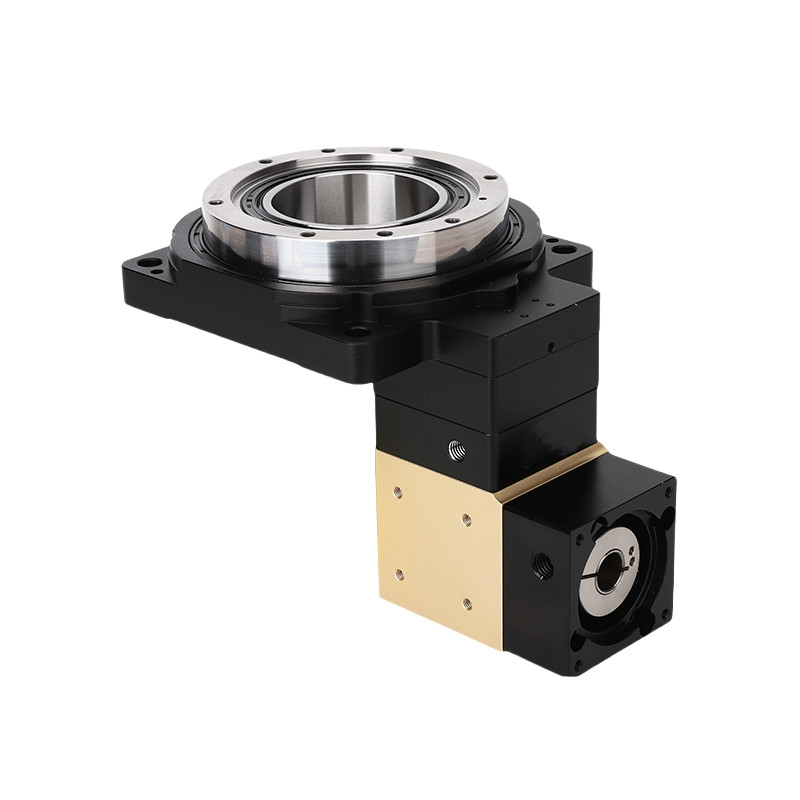

ডান কোণ খালি ঘূর্ণমান টেবিল মাল্টি অক্ষ ক্ষমতা 360 ডিগ্রী ঘূর্ণন ঘূর্ণন প্ল্যাটফর্ম টেবিল

ডান কোণ খালি ঘূর্ণমান টেবিল মাল্টি অক্ষ ক্ষমতা 360 ডিগ্রী ঘূর্ণন ঘূর্ণন প্ল্যাটফর্ম টেবিল

মাল্টি-অক্সিস হোল রোটারি টেবিল

৩৬০ ডিগ্রি হোল রোটারি টেবিল

ডান কোণ ঠালা ঘূর্ণমান টেবিল

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

ডান কোণ ঠালা ঘূর্ণমান টেবিল

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
পণ্য:
HRG-280Z ডান কোণ ফাঁপা ঘূর্ণমান টেবিল
আউটপুট প্ল্যাটফর্ম সমর্থন:
ক্রসড রোলার বিয়ারিং
শিফট মোশন:
360° (যেকোন কোণে ঘূর্ণন)
ম্যাচিং মোটর (আকার):
750-1.5KW সার্ভোমোটর
অনুমোদিত অক্ষীয় লোড:
7000Nm
অনুমোদিত রেডিয়াল লোড:
3500Nm
হ্রাসকৃত অনুপাত:
20, 30, 50
অপারেটিং তাপমাত্রা:
-10℃~90℃
উৎপাদনের স্তর:
আইপি ৬৫
গোলমালের মাত্রা:
≤65dB
তৈলাক্তকরণ:
সিন্থেটিক গ্রীস
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
আলোচনার জন্য
মূল্য
To Be Negotiated
প্যাকেজিং বিবরণ
কার্টন বাক্স
ডেলিভারি সময়
3-4 সপ্তাহ
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 20000 সেট
পণ্যের বর্ণনা
HRG 280Z সিরিজডান কোণ ফাঁকা ঘূর্ণমান টেবিল

Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.

শীর্ষ স্পাইরাল বেভেল গিয়ার ডিজাইন করা নরম দেহ এবং যোগাযোগের দাঁতের পৃষ্ঠের অনুকূল নকশা গ্রহণের ফলে লোডটি সমান হয় এবং উচ্চ টর্ক আউটপুটের অনুমতি দেয়।যখন এটি প্ল্যানেটার রিডাক্টরের সাথে মিলিত হয়, গিয়ার রেসিও আরও বড় হবে যা 1 পর্যন্ত পৌঁছবেঃ50.

মূল উপাদানসমূহ

বেস প্লেট: ভিত্তি যা পুরো সমাবেশকে সমর্থন করে এবং মেশিনে মাউন্ট করার অনুমতি দেয়।

রোটারি যন্ত্রপাতি: এর মধ্যে রয়েছে টেবিলের ৩৬০ ডিগ্রি ঘোরানো সম্ভব করে এমন গিয়ার বা মোটর।

খালি শ্যাফ্ট: কেন্দ্রীয় খালি অংশ যা সরঞ্জাম, শীতল তরল বা তারের পাস করার অনুমতি দেয়।

টেবিলের উপরে: যে পৃষ্ঠের উপর ওয়ার্কপিস স্থাপন করা হয়, প্রায়ই clamping জন্য টি-স্লট বৈশিষ্ট্য।

কোণ সামঞ্জস্য প্রক্রিয়া: পছন্দসই মেশিনিং অবস্থান অর্জনের জন্য টেবিলের সুনির্দিষ্ট কৌণিকের অনুমতি দেয়।

লেয়ারিং সিস্টেম: অপারেশনের সময় মসৃণ ঘূর্ণন এবং স্থিতিশীলতা প্রদান করে।

নিয়ন্ত্রণ ব্যবস্থা: সঠিক অবস্থান ও গতির জন্য ডিজিটাল রিডিং বা সিএনসি ইন্টিগ্রেশন অন্তর্ভুক্ত করতে পারে।

মূল বৈশিষ্ট্য

খালি কেন্দ্র: সরঞ্জাম, ওয়ার্কপিস, বা শীতল তরল সহজে পাস করার অনুমতি দেয়, বহুমুখিতা বৃদ্ধি করে।

মাল্টি-অক্ষ ক্ষমতা: একাধিক কোণে মেশিনিং বা পজিশনিং সক্ষম করে, অপারেশনগুলিতে নমনীয়তা উন্নত করে।

যথার্থ লেয়ারিং: মসৃণ এবং নির্ভুল ঘূর্ণন নিশ্চিত করে, রানআউটকে হ্রাস করে এবং যন্ত্রের গুণমান উন্নত করে।

দৃঢ় নির্মাণ: উচ্চ মানের উপকরণ থেকে নির্মিত লোড অধীনে স্থায়িত্ব এবং স্থায়িত্বের জন্য।

সামঞ্জস্যযোগ্য গতি নিয়ন্ত্রণ: অপারেটরদের নির্দিষ্ট মেশিনিং প্রয়োজনীয়তার সাথে মেলে ঘূর্ণন গতি কাস্টমাইজ করার অনুমতি দেয়।

টি-স্লট ডিজাইন: কাজের টুকরো সহজেই বন্ধ করার জন্য clamping বিকল্প প্রদান করে।

সিএনসি সিস্টেমের সাথে ইন্টিগ্রেশন: জটিল মেশিনিং কাজের জন্য অটোমেশন এবং প্রোগ্রামিং সমর্থন করে।



পারফরম্যান্স প্যারামিটার

পারফরম্যান্স প্যারামিটার HRG280Z
আউটপুট প্ল্যাটফর্ম সমর্থন ক্রস রোলার লেয়ার অনুমোদিত আউটপুট গতি ২০০ ঘূর্ণন ঘূর্ণন ইনার্টি ৩৬১২২০x১০-৬ কিলোগ্রাম। মি২
শিফট মোশন ৩৬০° ((কোনও কোণে ঘূর্ণন) পুনরাবৃত্তিযোগ্য অবস্থান সঠিকতা ±15 আর্ক সেকেন্ড অবস্থান সঠিকতা ≤30 আর্ক সেকেন্ড
মেশিং মোটর ((আকার) 750-1.5KW সার্ভোমোটর
Φ19-Φ70-Φ90-M5
অনুমোদিত অক্ষীয় লোড ৭০০০ এন তৈলাক্তকরণ সিন্থেটিক গ্রীস
হ্রাস অনুপাত 20 30 50 অনুমোদিত রেডিয়াল লোড ৩৫০০ এন অপারেটিং তাপমাত্রা ০-১০°সি~৯০°সি
নামমাত্র আউটপুট টর্ক ১২০ এন এম আউটপুট প্ল্যাটফর্মের সমান্তরালতা 0.02 মিমি সেবা জীবন ২০০০০ ঘন্টা
সর্বাধিক ত্বরণ টর্ক ২১৬ এন এম আউটপুট প্ল্যাটফর্মের পৃষ্ঠের রানআউট 0.01 মিমি উৎপাদন স্তর আইপি ৬৫
জরুরী স্টপ টর্চ ৬০০ এন এম আউটপুট প্ল্যাটফর্মের রানআউট 0.01 মিমি গোলমালের মাত্রা ≤ 65 ডিবি

বিস্তারিত ছবি

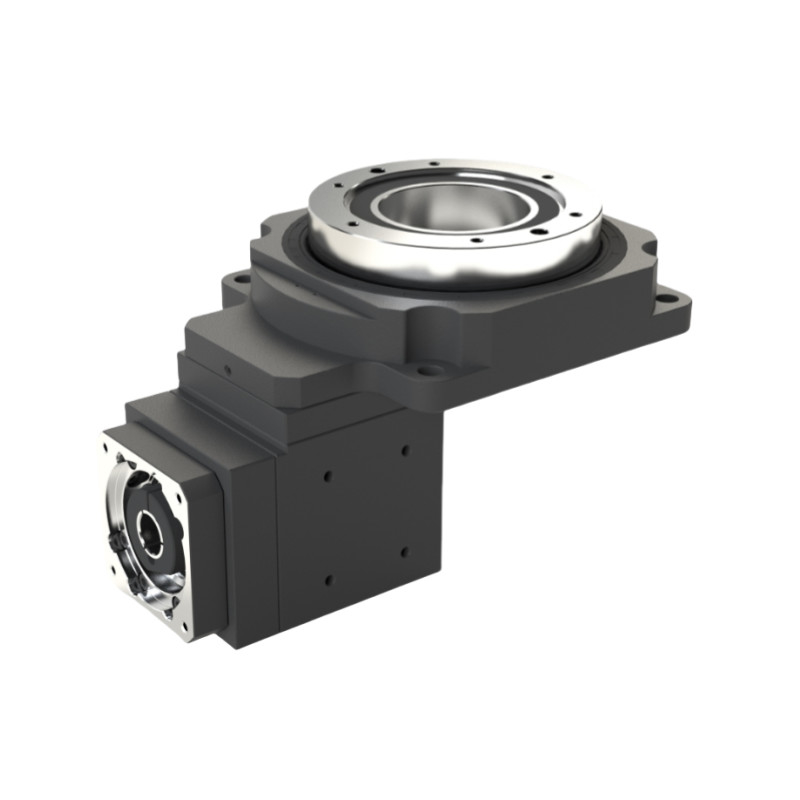

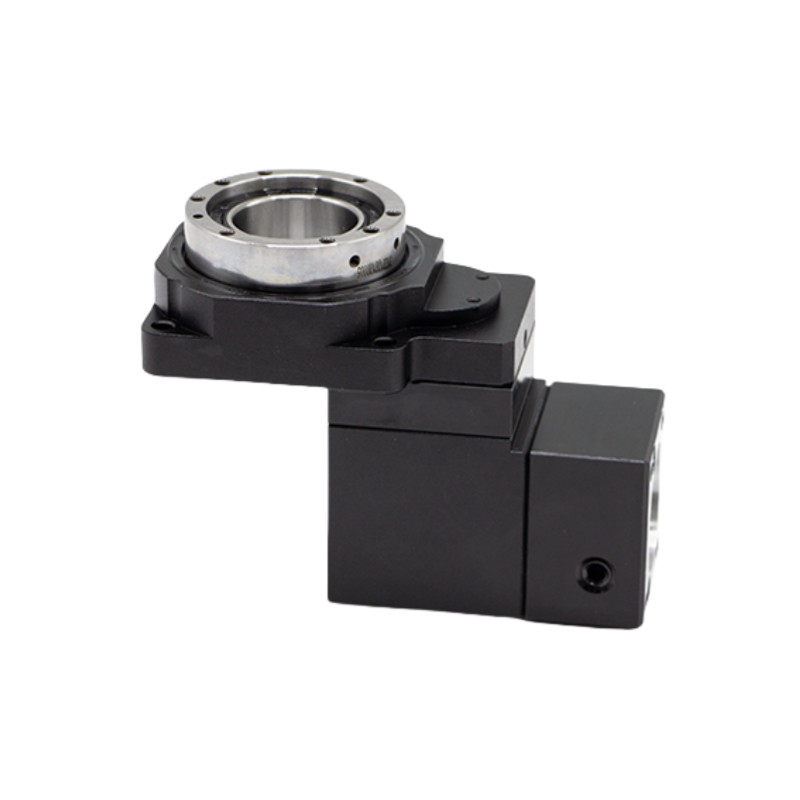

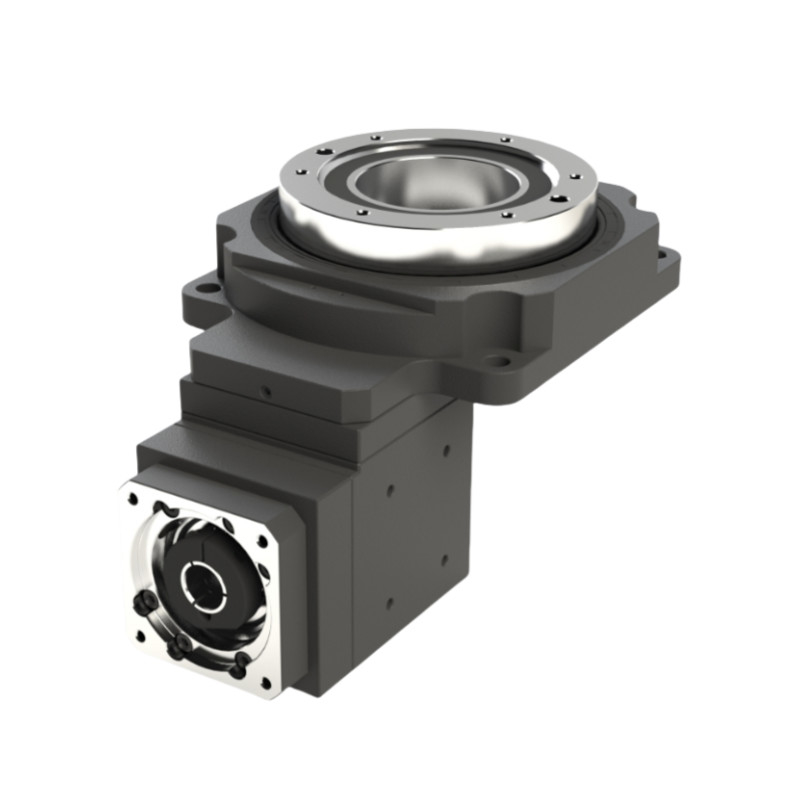

ডান কোণ খালি ঘূর্ণমান টেবিল মাল্টি অক্ষ ক্ষমতা 360 ডিগ্রী ঘূর্ণন ঘূর্ণন প্ল্যাটফর্ম টেবিল 0 ডান কোণ খালি ঘূর্ণমান টেবিল মাল্টি অক্ষ ক্ষমতা 360 ডিগ্রী ঘূর্ণন ঘূর্ণন প্ল্যাটফর্ম টেবিল 1 ডান কোণ খালি ঘূর্ণমান টেবিল মাল্টি অক্ষ ক্ষমতা 360 ডিগ্রী ঘূর্ণন ঘূর্ণন প্ল্যাটফর্ম টেবিল 2

অঙ্কন

ডান কোণ খালি ঘূর্ণমান টেবিল মাল্টি অক্ষ ক্ষমতা 360 ডিগ্রী ঘূর্ণন ঘূর্ণন প্ল্যাটফর্ম টেবিল 3
হোল রোটারি প্ল্যাটফর্মের অ্যাপ্লিকেশন

সিএনসি ফ্রিজিং: ওয়ার্কপিসকে পুনরায় স্থাপন না করে একাধিক কোণে সুনির্দিষ্ট মেশিনিং সক্ষম করে।

সমাবেশ অপারেশন: বিভিন্ন কোণ থেকে সহজেই অ্যাক্সেস করার মাধ্যমে জটিল অংশগুলির সমাবেশকে সহজ করে তোলে।

পরিদর্শন: গুণমান নিয়ন্ত্রণে ব্যবহার করা হয় যাতে পুঙ্খানুপুঙ্খ পরিদর্শনের জন্য উপাদানগুলি ঘোরানো যায়।

স্বয়ংক্রিয় সিস্টেম: ওয়েল্ডিং বা পেইন্টিংয়ের মতো কাজ করার জন্য রোবোটিক আঙ্গুলের সাথে একীভূত হয়।


প্যাকিং এবং শিপিং

ডান কোণ খালি ঘূর্ণমান টেবিল মাল্টি অক্ষ ক্ষমতা 360 ডিগ্রী ঘূর্ণন ঘূর্ণন প্ল্যাটফর্ম টেবিল 4
