ভারী লোড প্ল্যানেটারি রিডাকশন ঘূর্ণমান টেবিল ভারী দায়িত্ব জন্য হোল ঘূর্ণমান পর্যায়

ভারী লোড প্ল্যানেটারি রিডাকশন ঘূর্ণমান টেবিল ভারী দায়িত্ব জন্য হোল ঘূর্ণমান পর্যায়

ভারী লোড হোল রোটারি স্টেজ

প্ল্যানেটারি রিডাকশন হোল রোটারি স্টেজ

ভারী দায়িত্ব খালি ঘূর্ণমান পর্যায়

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

এইচআরজি সিরিজ ফাঁপা গ্রহের সমন্বিত মেশিন

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
পণ্য:
HRG-110A ফাঁপা গ্রহের সমন্বিত মেশিন
আউটপুট প্ল্যাটফর্ম সমর্থন:
ক্রসড রোলার বিয়ারিং
শিফট মোশন:
360° (যেকোন কোণে ঘূর্ণন)
ম্যাচিং মোটর (আকার):
200-400W সার্ভোমোটর
হ্রাসকৃত অনুপাত:
25, 35, 50
রেট আউটপুট টর্ক:
35nm
সর্বোচ্চ ত্বরণ ঘূর্ণন সঁচারক বল:
70NM
জরুরী স্টপ টর্ক:
105Nm
অপারেটিং তাপমাত্রা:
-10℃~90℃
উৎপাদনের স্তর:
আইপি ৬৫
গোলমালের মাত্রা:
≤65dB
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
আলোচনার জন্য
মূল্য
To Be Negotiated
প্যাকেজিং বিবরণ
কার্টন বাক্স
ডেলিভারি সময়
3-4 সপ্তাহ
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 20000 সেট
পণ্যের বর্ণনা
HRG 110A সিরিজহোল প্ল্যানেটারি ইন্টিগ্রেটেড রোটারি টেবিল

হোল প্ল্যানেটারি ইন্টিগ্রেটেড রোটারি টেবিল বিভিন্ন অ্যাপ্লিকেশন, বিশেষ করে রোবোটিক্স, অটোমেশন এবং যথার্থ যন্ত্রপাতিতে ব্যবহৃত একটি বিশেষ সরঞ্জাম।এটি সাধারণত একটি ফাঁকা কাঠামো বৈশিষ্ট্যযুক্ত যা তারের রুটিংয়ের অনুমতি দেয়, তরল, বা অন্যান্য উপকরণ কেন্দ্র মাধ্যমে, যা কাজ স্থান সংগঠিত এবং tangling থেকে মুক্ত রাখতে সাহায্য করে।

মূল বৈশিষ্ট্য

প্ল্যানেটারি গিয়ার সিস্টেম:এটি মসৃণ, সুনির্দিষ্ট চলাচল এবং উচ্চতর টর্ক আউটপুটের অনুমতি দেয় যখন প্রতিক্রিয়া হ্রাস করে।

ফাঁকা নকশাঃফাঁকা কেন্দ্রটি তারের বা পাইপিংয়ের জন্য সহজ অ্যাক্সেসকে সহজতর করতে পারে, এটি এমন অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে যা অবিচ্ছিন্নভাবে অবিচ্ছিন্ন ঘূর্ণন প্রয়োজন।

ইন্টিগ্রেটেড উপাদানঃপ্রায়শই, এইচপিআইআরটিগুলি মোটর, এনকোডার এবং অন্যান্য উপাদানগুলিকে একীভূত করে, তাদের কমপ্যাক্ট এবং ইনস্টলেশনের জন্য দক্ষ করে তোলে।

অ্যাপ্লিকেশনঃএই টেবিলগুলি সাধারণত সিএনসি মেশিন, রোবোটিক আর্ম এবং অন্যান্য স্বয়ংক্রিয় সিস্টেমে ব্যবহৃত হয় যেখানে সঠিক অবস্থান নির্ধারণ অত্যন্ত গুরুত্বপূর্ণ।

ভারী লোড প্ল্যানেটারি রিডাকশন ঘূর্ণমান টেবিল ভারী দায়িত্ব জন্য হোল ঘূর্ণমান পর্যায় 0 মডেল মডেল মডেল অনুপাত
ফাঁকা ঘূর্ণমান টেবিল প্ল্যানেটারি রিডাক্টর

HRG110A

HRG110 HA060

5,7 10

পারফরম্যান্স প্যারামিটার

HRG110A-05
আউটপুট প্ল্যাটফর্ম সমর্থন ক্রস রোলার লেয়ার অনুমোদিত আউটপুট গতি ২০০ ঘূর্ণন ঘূর্ণন ইনার্টি ১৪৮৩x১০-৬ কেজি. মি২
শিফট মোশন ৩৬০° ((কোনও কোণে ঘূর্ণন) পুনরাবৃত্তিযোগ্য অবস্থান সঠিকতা ±15 আর্ক সেকেন্ড অবস্থান সঠিকতা ≤30 আর্ক সেকেন্ড
মেশিং মোটর ((আকার) 200-400W সার্ভোমোটর
Φ14-Φ50-Φ70-M4
অনুমোদিত অক্ষীয় লোড ২০০০ এন তৈলাক্তকরণ সিন্থেটিক গ্রীস
হ্রাস অনুপাত 25 35 50 অনুমোদিত রেডিয়াল লোড ১২০০ এন অপারেটিং তাপমাত্রা ০-১০°সি~৯০°সি
নামমাত্র আউটপুট টর্ক ৩৫ এন এম আউটপুট প্ল্যাটফর্মের সমান্তরালতা 0.02 মিমি সেবা জীবন ২০০০০ ঘন্টা
সর্বাধিক ত্বরণ টর্ক ৭০ এন এম আউটপুট প্ল্যাটফর্মের পৃষ্ঠের রানআউট 0.01 মিমি উৎপাদন স্তর আইপি ৬৫
জরুরী স্টপ টর্চ ১০৫ এন এম আউটপুট প্ল্যাটফর্মের রানআউট 0.01 মিমি গোলমালের মাত্রা ≤ 65 ডিবি
HRG110A-10
আউটপুট প্ল্যাটফর্ম সমর্থন ক্রস রোলার লেয়ার অনুমোদিত আউটপুট গতি ২০০ ঘূর্ণন ঘূর্ণন ইনার্টি ১৪৮৩x১০-৬ কেজি. মি২
শিফট মোশন ৩৬০° ((কোনও কোণে ঘূর্ণন) পুনরাবৃত্তিযোগ্য অবস্থান সঠিকতা ±15 আর্ক সেকেন্ড অবস্থান সঠিকতা ≤30 আর্ক সেকেন্ড
মেশিং মোটর ((আকার) 200-400W সার্ভোমোটর
Φ14-Φ50-Φ70-M4
অনুমোদিত অক্ষীয় লোড ২০০০ এন তৈলাক্তকরণ সিন্থেটিক গ্রীস
হ্রাস অনুপাত 70 100 অনুমোদিত রেডিয়াল লোড ১২০০ এন অপারেটিং তাপমাত্রা ০-১০°সি~৯০°সি
নামমাত্র আউটপুট টর্ক ৩৫ এন এম আউটপুট প্ল্যাটফর্মের সমান্তরালতা 0.02 মিমি সেবা জীবন ২০০০০ ঘন্টা
সর্বাধিক ত্বরণ টর্ক ৭০ এন এম আউটপুট প্ল্যাটফর্মের পৃষ্ঠের রানআউট 0.01 মিমি উৎপাদন স্তর আইপি ৬৫
জরুরী স্টপ টর্চ ১০৫ এন এম আউটপুট প্ল্যাটফর্মের রানআউট 0.01 মিমি গোলমালের মাত্রা ≤ 65 ডিবি

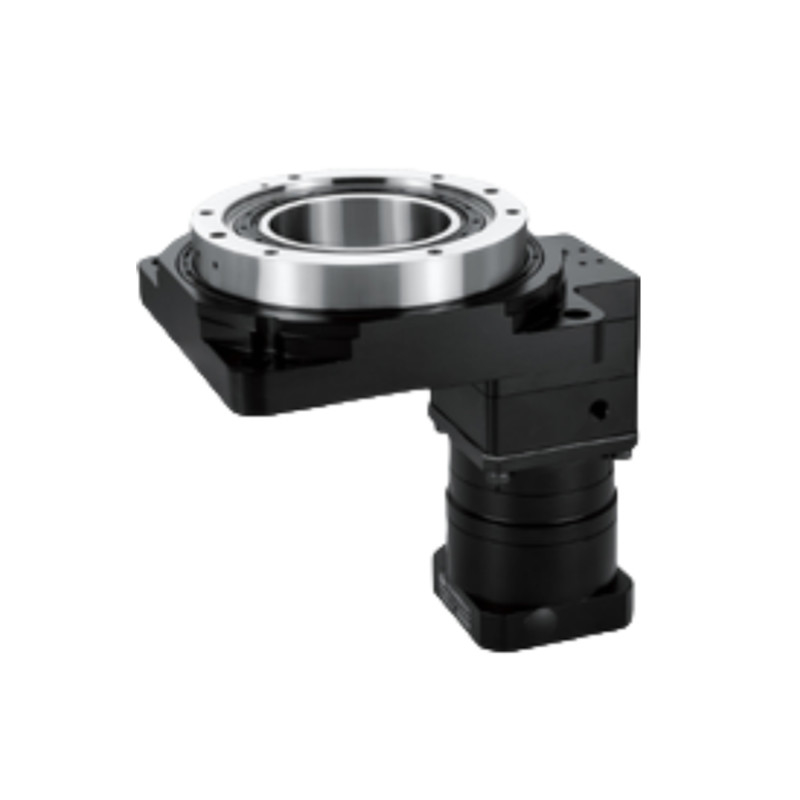

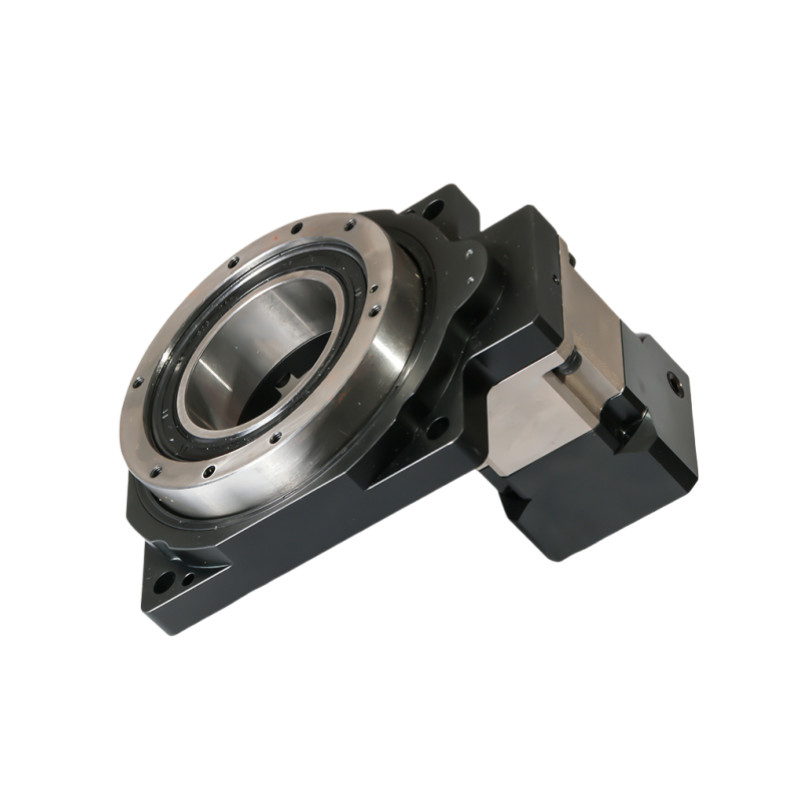

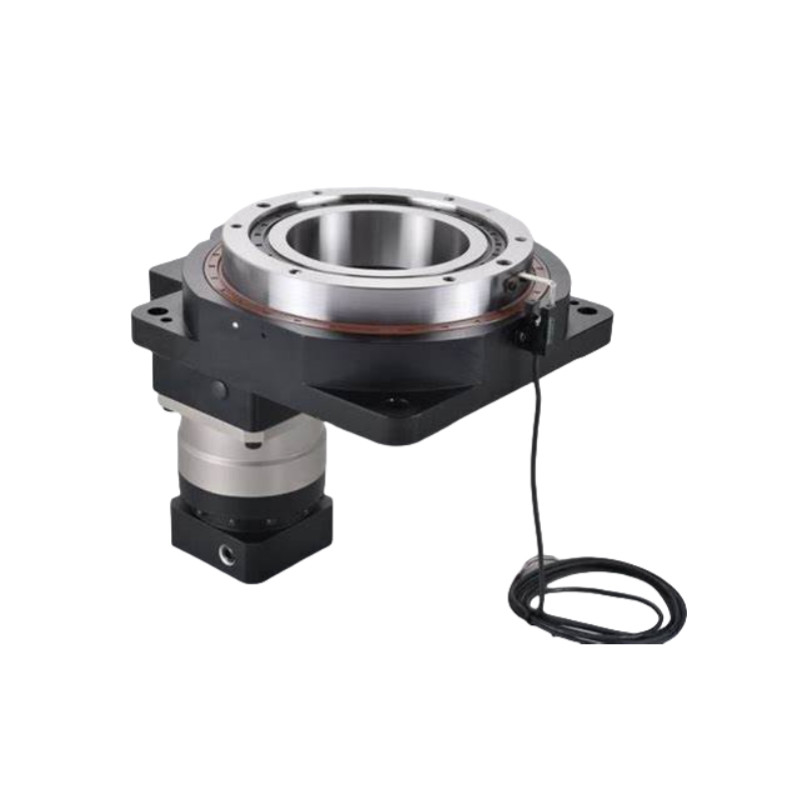

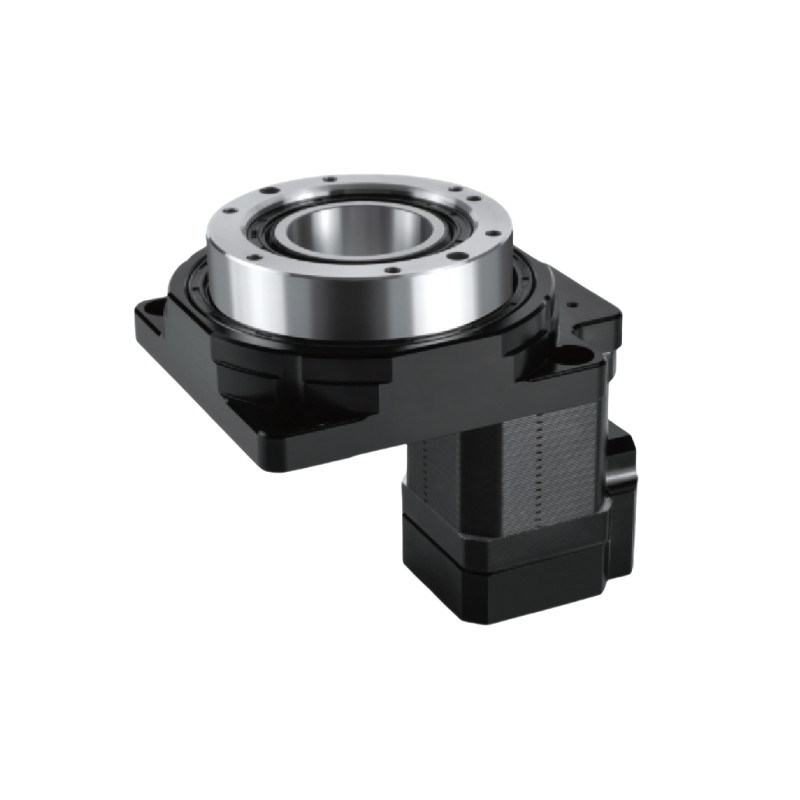

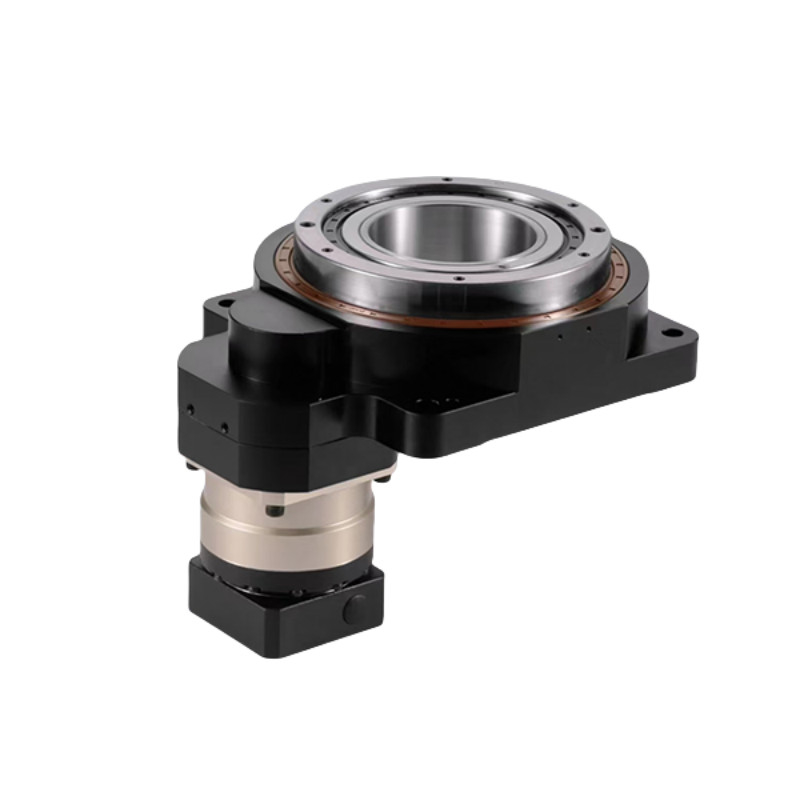

বিস্তারিত ছবি

ভারী লোড প্ল্যানেটারি রিডাকশন ঘূর্ণমান টেবিল ভারী দায়িত্ব জন্য হোল ঘূর্ণমান পর্যায় 1 ভারী লোড প্ল্যানেটারি রিডাকশন ঘূর্ণমান টেবিল ভারী দায়িত্ব জন্য হোল ঘূর্ণমান পর্যায় 2 ভারী লোড প্ল্যানেটারি রিডাকশন ঘূর্ণমান টেবিল ভারী দায়িত্ব জন্য হোল ঘূর্ণমান পর্যায় 3 ভারী লোড প্ল্যানেটারি রিডাকশন ঘূর্ণমান টেবিল ভারী দায়িত্ব জন্য হোল ঘূর্ণমান পর্যায় 4

অঙ্কন

ভারী লোড প্ল্যানেটারি রিডাকশন ঘূর্ণমান টেবিল ভারী দায়িত্ব জন্য হোল ঘূর্ণমান পর্যায় 5ভারী লোড প্ল্যানেটারি রিডাকশন ঘূর্ণমান টেবিল ভারী দায়িত্ব জন্য হোল ঘূর্ণমান পর্যায় 6

হোল রোটারি প্ল্যাটফর্মের অ্যাপ্লিকেশন

রোবোটিক্স:

এটি রবোটিক বাহু এবং ম্যানিপুলেটরগুলিতে ব্যবহার করা হয় যাতে সমাবেশের কাজ এবং উপাদান হ্যান্ডলিংয়ের ক্ষেত্রে সঠিক অবস্থান এবং চলাচল করা যায়।

অটোমেশন সিস্টেম:

স্বয়ংক্রিয় উত্পাদন লাইনগুলিতে একীভূত করা হয় যেমন বাছাই, প্যাকেজিং এবং প্যালেটিজিংয়ের মতো কাজগুলির জন্য, যেখানে সঠিক ঘূর্ণন আন্দোলন অপরিহার্য।

সিএনসি মেশিনিং:

ফ্রিজিং, ড্রিলিং এবং টার্নিং অপারেশন চলাকালীন ওয়ার্কপিসের সুনির্দিষ্ট ঘূর্ণনের জন্য সিএনসি মেশিনে ব্যবহৃত হয়।

চিকিৎসা সরঞ্জাম:

সঠিক অবস্থান এবং চলাচলের জন্য ইমেজিং সিস্টেম, সার্জিক্যাল রোবট এবং ল্যাবরেটরি অটোমেশনের মতো মেডিকেল ডিভাইসে ব্যবহৃত হয়।

এয়ারস্পেস এবং প্রতিরক্ষা:

ফ্লাইট সিমুলেটর, রাডার সিস্টেম এবং ইউএভিতে সঠিক ওরিয়েন্টেশন এবং স্থিতিশীলতার জন্য ব্যবহৃত হয়।

টেলিযোগাযোগ:

অ্যান্টেনা পজিশনিং সিস্টেমে ব্যবহার করা হয় সর্বোত্তম সংকেত সংক্রমণের জন্য সঠিক সারিবদ্ধতা নিশ্চিত করার জন্য।

পরীক্ষা ও পরিমাপ:

বিভিন্ন অবস্থার অধীনে পারফরম্যান্স মূল্যায়ন করার জন্য রোটারি নমুনা বা উপাদানগুলির জন্য পরীক্ষার সরঞ্জামগুলিতে সংহত।

বিনোদন ও মিডিয়া:

চলচ্চিত্র উৎপাদন এবং লাইভ ইভেন্টগুলিতে মসৃণ এবং নিয়ন্ত্রিত আন্দোলনের জন্য ক্যামেরা রিগ এবং আলো সিস্টেমে ব্যবহৃত হয়।

শিল্প সরঞ্জাম:

কনভেয়র এবং বাছাই সিস্টেমে প্রয়োগ করা হয় যেখানে কার্যকর উপকরণ হ্যান্ডলিংয়ের জন্য ঘূর্ণন গতি প্রয়োজন।

গবেষণা ও উন্নয়ন:

পরীক্ষাগার এবং গবেষণাগারগুলোতে ব্যবহার করা হয়, যাতে সঠিক কোণীয় সমন্বয় প্রয়োজন হয়।
