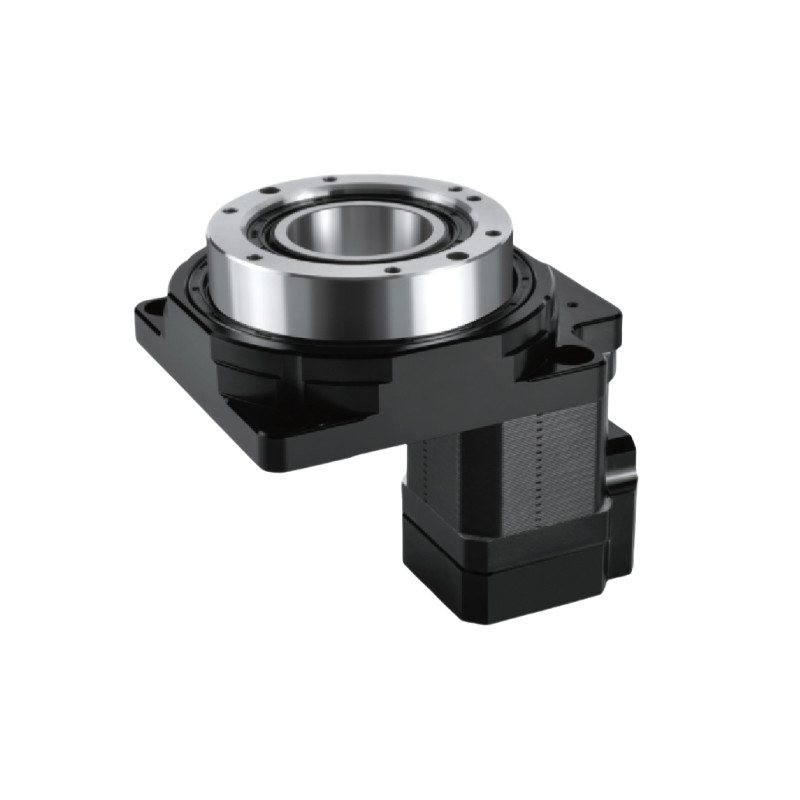

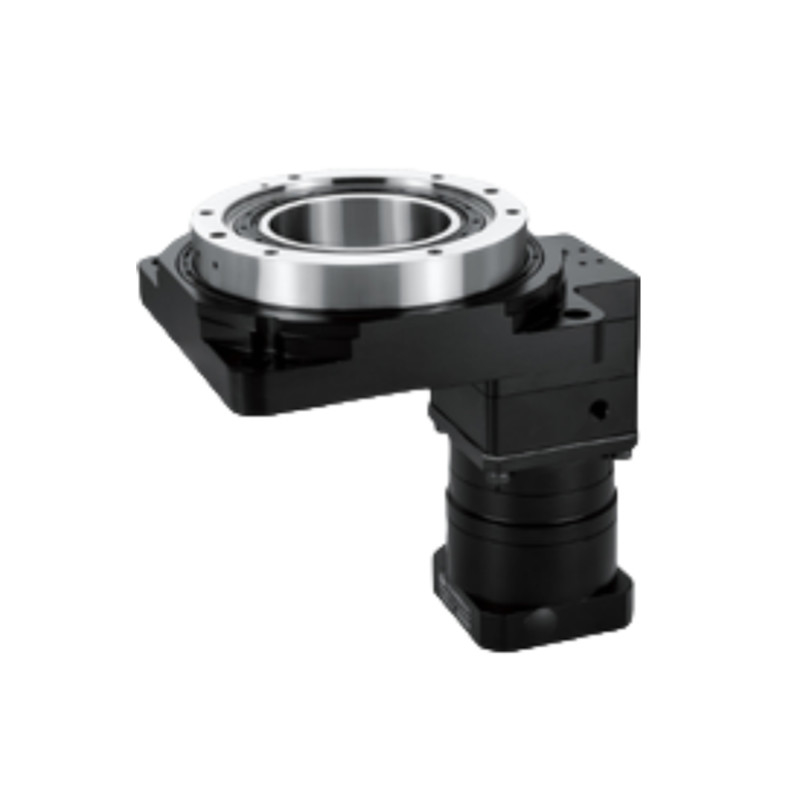

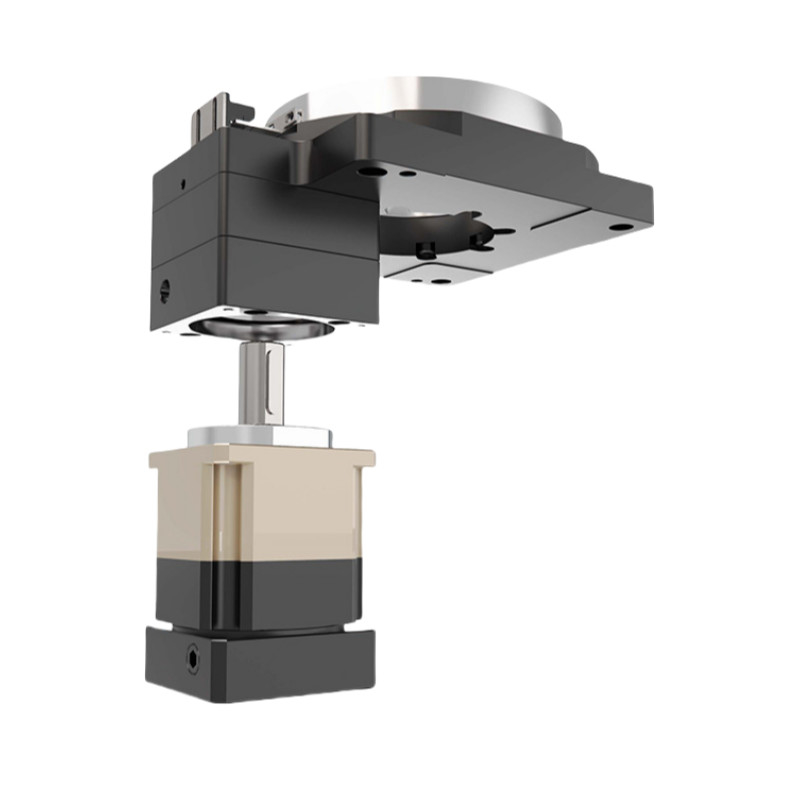

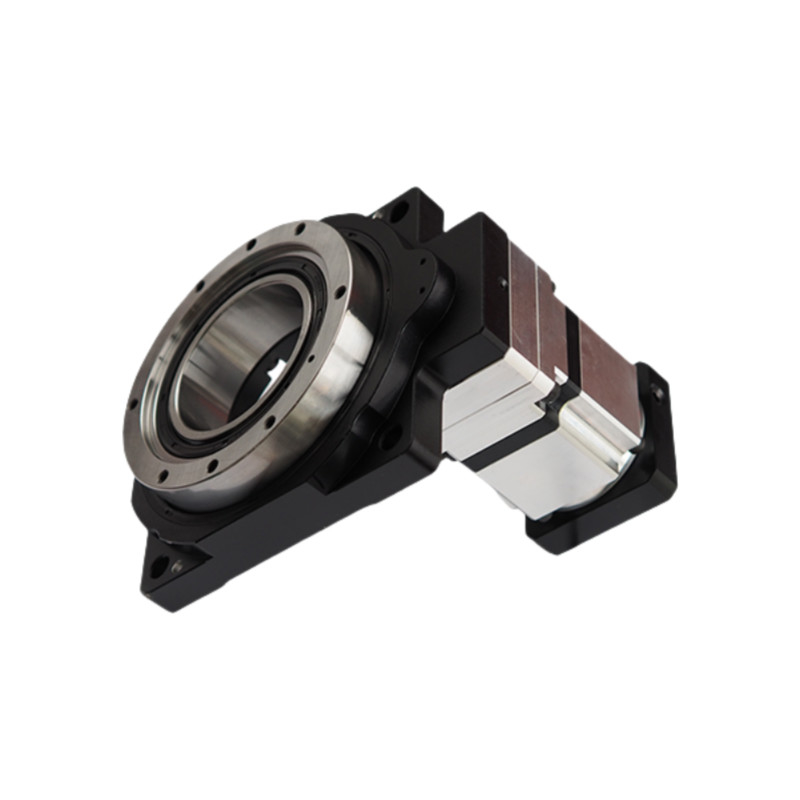

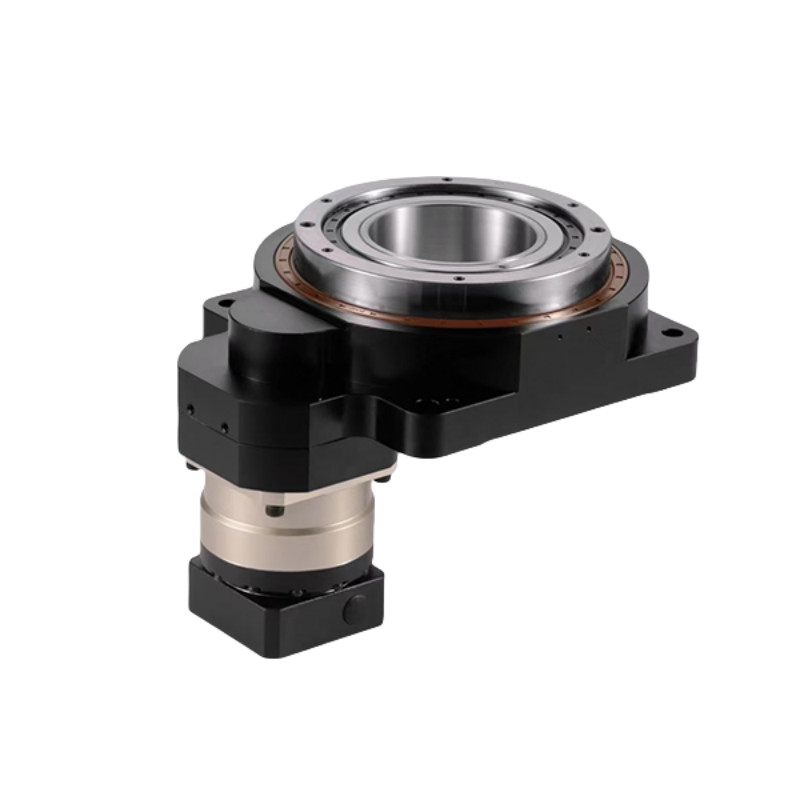

উচ্চ নির্ভুলতা গ্রহীয় গিয়ারবক্সের জন্য হোল রোটারি অ্যাকুয়েটর ঘোরানো প্ল্যাটফর্ম টেবিল

উচ্চ নির্ভুলতা গ্রহীয় গিয়ারবক্সের জন্য হোল রোটারি অ্যাকুয়েটর ঘোরানো প্ল্যাটফর্ম টেবিল

Name: উচ্চ নির্ভুলতা গ্রহীয় গিয়ারবক্সের জন্য হোল রোটারি অ্যাকুয়েটর ঘোরানো প্ল্যাটফর্ম টেবিল
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: এইচআরজি সিরিজ ফাঁপা গ্রহের সমন্বিত মেশিন
Availability: InStock

উচ্চ নির্ভুলতা খালি ঘূর্ণমান টেবিল

ঘূর্ণন প্ল্যাটফর্ম খালি ঘূর্ণন টেবিল

হোল রোটারি অ্যাকচুয়েটর রোটারি প্ল্যাটফর্ম টেবিল

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

এইচআরজি সিরিজ ফাঁপা গ্রহের সমন্বিত মেশিন

আমাদের সাথে যোগাযোগ

একটি উদ্ধৃতি অনুরোধ করুন

উচ্চ নির্ভুলতা গ্রহীয় গিয়ারবক্সের জন্য হোল রোটারি অ্যাকুয়েটর ঘোরানো প্ল্যাটফর্ম টেবিল

পণ্যের বিবরণ

পণ্য:

HRG-170A ফাঁপা গ্রহের সমন্বিত মেশিন

আউটপুট প্ল্যাটফর্ম সমর্থন:

ক্রসড রোলার বিয়ারিং

শিফট মোশন:

360° (যেকোন কোণে ঘূর্ণন)

ম্যাচিং মোটর (আকার):

750-1KW সার্ভোমোটর

হ্রাসকৃত অনুপাত:

30, 50, 70, 100

রেট আউটপুট টর্ক:

112NM

সর্বোচ্চ ত্বরণ ঘূর্ণন সঁচারক বল:

201.6NM

জরুরী স্টপ টর্ক:

336NM

অপারেটিং তাপমাত্রা:

-10℃~90℃

উৎপাদনের স্তর:

আইপি ৬৫

গোলমালের মাত্রা:

≤65dB

পেমেন্ট ও শিপিংয়ের শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ

আলোচনার জন্য

মূল্য

To Be Negotiated

প্যাকেজিং বিবরণ

কার্টন বাক্স

ডেলিভারি সময়

3-4 সপ্তাহ

পরিশোধের শর্ত

টি/টি

যোগানের ক্ষমতা

প্রতি মাসে 20000 সেট

সম্পর্কিত পণ্য

উচ্চ নির্ভুলতা গ্রহীয় গিয়ারবক্সের জন্য হোল রোটারি অ্যাকুয়েটর ঘোরানো প্ল্যাটফর্ম টেবিল

সেরা দাম পান

ভারী লোডের জন্য প্ল্যানেটারি গিয়ারবক্স সহ উচ্চ নির্ভুলতা খালি ঘূর্ণমান প্ল্যাটফর্ম প্ল্যানেটারি হ্রাস ঘূর্ণমান টেবিল

সেরা দাম পান

ভারী লোড প্ল্যানেটারি রিডাকশন ঘূর্ণমান টেবিল ভারী দায়িত্ব জন্য হোল ঘূর্ণমান পর্যায়

সেরা দাম পান

ভারী লোডের জন্য উচ্চ নির্ভুলতা খালি ঘূর্ণন প্ল্যাটফর্ম প্ল্যানেটারি রিডাকশন ঘূর্ণন টেবিল

সেরা দাম পান

আমাদের সাথে যোগাযোগ

যোগাযোগ করুন

পণ্যের বর্ণনা

HRG 170A সিরিজহোল প্ল্যানেটারি ইন্টিগ্রেটেড রোটারি টেবিল

প্ল্যানেটারি গিয়ারবক্স সহ একটি হোল রোটারি প্ল্যাটফর্ম একটি যান্ত্রিক সিস্টেম যা একটি হোল ঘোরানো কাঠামোকে একটি গ্রহীয় গিয়ারবক্সের সাথে সংযুক্ত করে যথার্থ গতির জন্য।খালি নকশা সহজ ক্যাবল বা তরল রুট করার অনুমতি দেয়এই প্ল্যাটফর্মগুলি সাধারণত রোবোটিক্স, সিএনসি মেশিনে ব্যবহৃত হয়।এবং স্বয়ংক্রিয় সিস্টেম.

মূল বৈশিষ্ট্য

উচ্চ নির্ভুলতা:

পুনরাবৃত্তি অবস্থান সঠিকতা 5 আর্ক সেকেন্ডের কম অর্জন করে, চাহিদাপূর্ণ অ্যাপ্লিকেশনগুলিতে নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।

উচ্চ শক্ততা:

সুনির্দিষ্ট ক্রস রোলার বিয়ারিং দ্বারা সমর্থিত, প্ল্যাটফর্মটি উল্লেখযোগ্য রেডিয়াল, অক্ষীয় এবং ওভারল্যাপিং শক্তি সহ্য করতে পারে, যা ঐতিহ্যগত বিয়ারিংগুলির দশগুণেরও বেশি অনমনীয়তা প্রদান করে।

নমনীয় মোটর সামঞ্জস্য:

বিভিন্ন ব্র্যান্ড এবং ধরণের মোটর, সার্ভো এবং স্টেপার মোটর সহ কাস্টমাইজযোগ্য ফ্ল্যাঞ্জ এবং ইনপুট শ্যাফ্টের মাধ্যমে সহজেই কনফিগারযোগ্য।

মডেল	মডেল	মডেল	অনুপাত
মডেল	ফাঁকা ঘূর্ণমান টেবিল	প্ল্যানেটারি রিডাক্টর	অনুপাত
HRG170A	HRG170	HA090	3, ৫, ৭, ১০

পারফরম্যান্স প্যারামিটার

HRG170A
আউটপুট প্ল্যাটফর্ম সমর্থন	ক্রস রোলার লেয়ার				অনুমোদিত আউটপুট গতি	২০০ ঘূর্ণন	ঘূর্ণন ইনার্টি	২৭৬১৯x১০-৬ কেজি. মি২
শিফট মোশন	৩৬০° ((কোনও কোণে ঘূর্ণন)				পুনরাবৃত্তিযোগ্য অবস্থান সঠিকতা	±15 আর্ক সেকেন্ড	অবস্থান সঠিকতা	≤30 আর্ক সেকেন্ড
মেশিং মোটর ((আকার)	৭৫০-১ কিলোওয়াট সার্ভোমোটর Φ14-Φ50-Φ70-M4				অনুমোদিত অক্ষীয় লোড	৩০০০ এন	তৈলাক্তকরণ	সিন্থেটিক গ্রীস
হ্রাস অনুপাত	30	50	70	100	অনুমোদিত রেডিয়াল লোড	২০০০ এন	অপারেটিং তাপমাত্রা	-১০°সি~৯০°সি
নামমাত্র আউটপুট টর্ক	১১২ এন এম				আউটপুট প্ল্যাটফর্মের সমান্তরালতা	0.02 মিমি	সেবা জীবন	২০০০০ ঘন্টা
সর্বাধিক ত্বরণ টর্ক	201.6NM				আউটপুট প্ল্যাটফর্মের পৃষ্ঠের রানআউট	0.01 মিমি	উৎপাদন স্তর	আইপি ৬৫
জরুরী স্টপ টর্চ	৩৩৬ এন এম				আউটপুট প্ল্যাটফর্মের রানআউট	0.01 মিমি	গোলমালের মাত্রা	≤ 65 ডিবি

বিস্তারিত ছবি

অঙ্কন

উচ্চ নির্ভুলতা গ্রহীয় গিয়ারবক্সের জন্য হোল রোটারি অ্যাকুয়েটর ঘোরানো প্ল্যাটফর্ম টেবিল 5
হোল রোটারি প্ল্যাটফর্মের অ্যাপ্লিকেশন

রোবোটিক্স:

এটি রবোটিক বাহু এবং ম্যানিপুলেটরগুলিতে ব্যবহার করা হয় যাতে সমাবেশের কাজ এবং উপাদান হ্যান্ডলিংয়ের ক্ষেত্রে সঠিক অবস্থান এবং চলাচল করা যায়।

অটোমেশন সিস্টেম:

স্বয়ংক্রিয় উত্পাদন লাইনগুলিতে একীভূত করা হয় যেমন বাছাই, প্যাকেজিং এবং প্যালেটিজিংয়ের মতো কাজগুলির জন্য, যেখানে সঠিক ঘূর্ণন আন্দোলন অপরিহার্য।

সিএনসি মেশিনিং:

ফ্রিজিং, ড্রিলিং এবং টার্নিং অপারেশন চলাকালীন ওয়ার্কপিসের সুনির্দিষ্ট ঘূর্ণনের জন্য সিএনসি মেশিনে ব্যবহৃত হয়।

চিকিৎসা সরঞ্জাম:

সঠিক অবস্থান এবং চলাচলের জন্য ইমেজিং সিস্টেম, সার্জিক্যাল রোবট এবং ল্যাবরেটরি অটোমেশনের মতো মেডিকেল ডিভাইসে ব্যবহৃত হয়।

এয়ারস্পেস এবং প্রতিরক্ষা:

ফ্লাইট সিমুলেটর, রাডার সিস্টেম এবং ইউএভিতে সঠিক ওরিয়েন্টেশন এবং স্থিতিশীলতার জন্য ব্যবহৃত হয়।

টেলিযোগাযোগ:

অ্যান্টেনা পজিশনিং সিস্টেমে ব্যবহার করা হয় সর্বোত্তম সংকেত সংক্রমণের জন্য সঠিক সারিবদ্ধতা নিশ্চিত করার জন্য।
প্যাকিং এবং শিপিং

উচ্চ নির্ভুলতা গ্রহীয় গিয়ারবক্সের জন্য হোল রোটারি অ্যাকুয়েটর ঘোরানো প্ল্যাটফর্ম টেবিল 6
