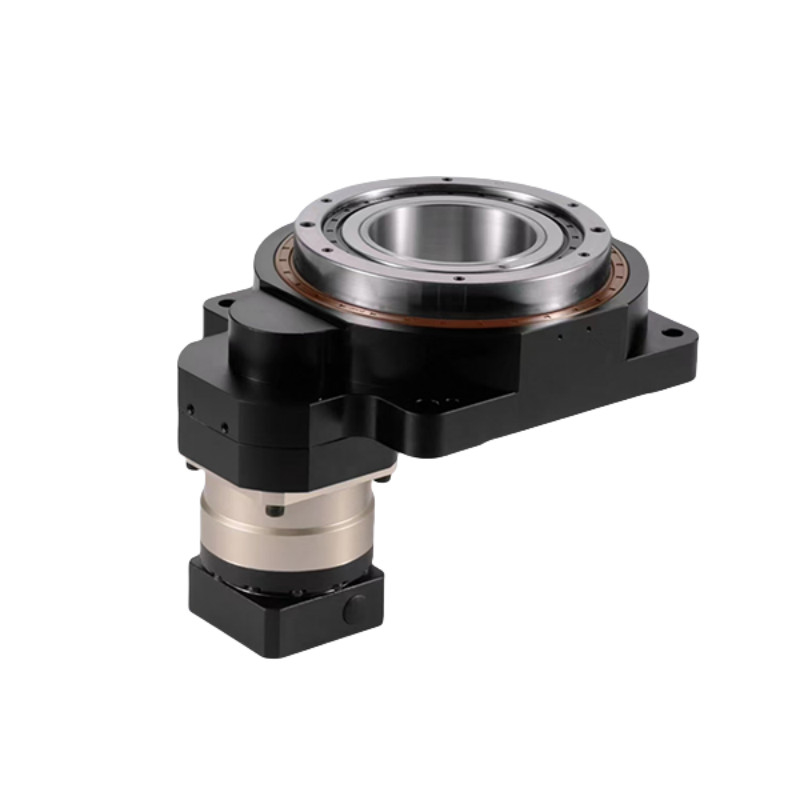

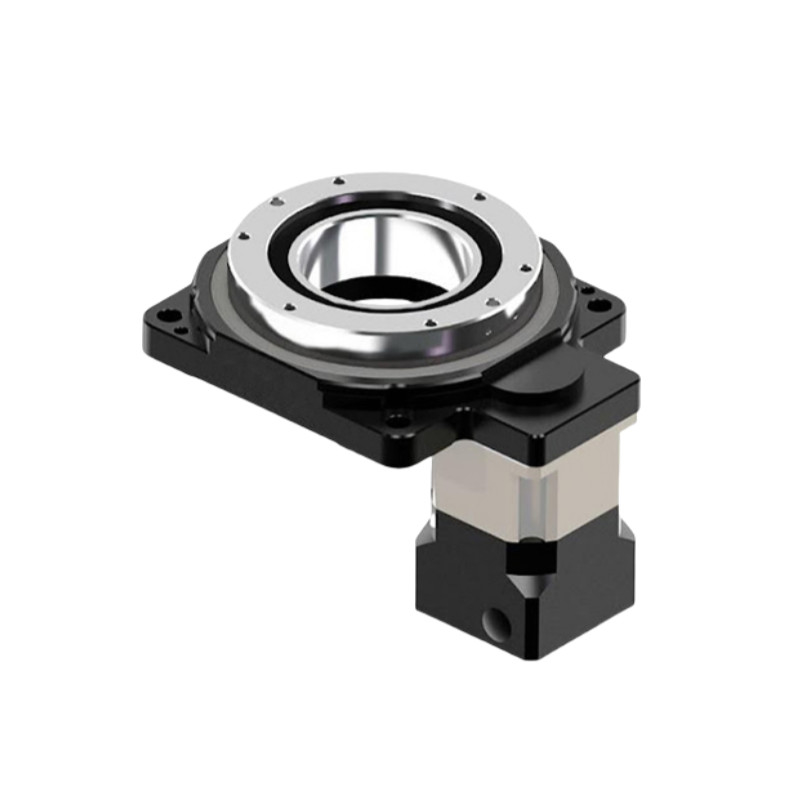

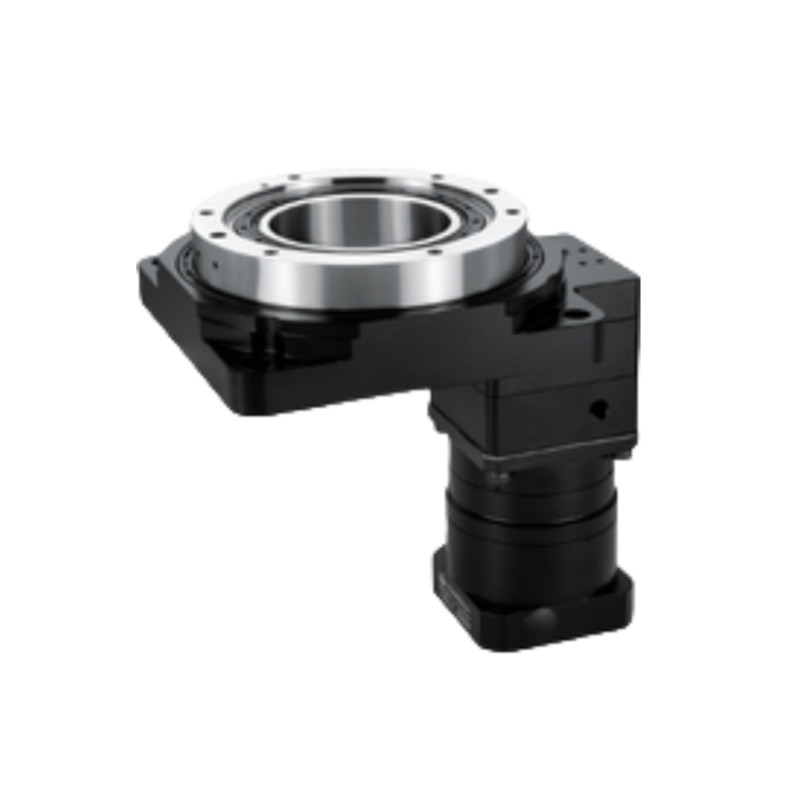

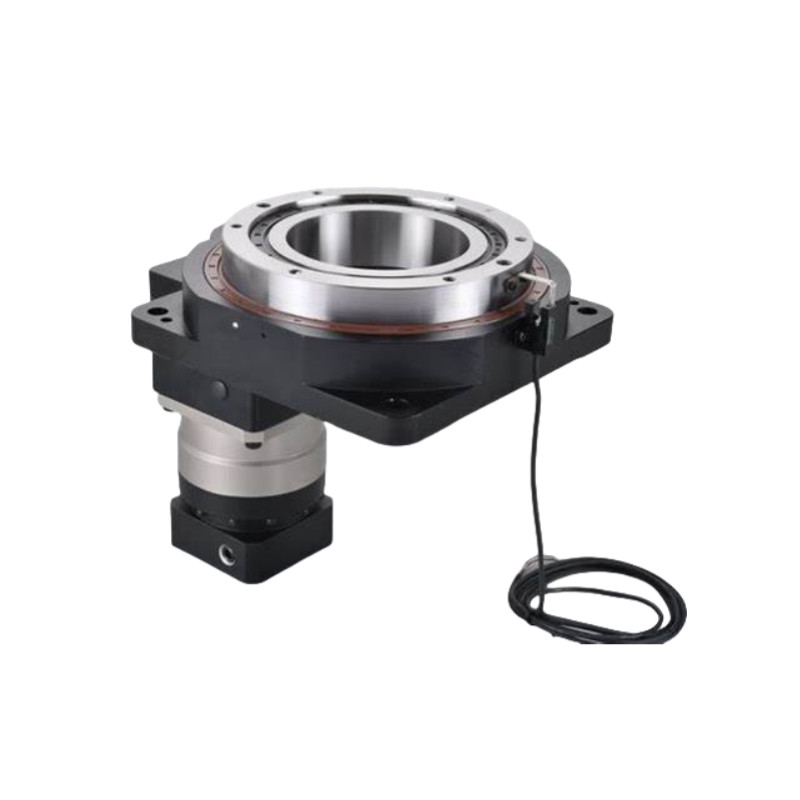

ভারী লোডের জন্য উচ্চ নির্ভুলতা খালি ঘূর্ণন প্ল্যাটফর্ম প্ল্যানেটারি রিডাকশন ঘূর্ণন টেবিল

ভারী লোডের জন্য উচ্চ নির্ভুলতা খালি ঘূর্ণন প্ল্যাটফর্ম প্ল্যানেটারি রিডাকশন ঘূর্ণন টেবিল

ভারী লোড খালি ঘূর্ণন প্ল্যাটফর্ম

উচ্চ নির্ভুলতা খালি ঘূর্ণন প্ল্যাটফর্ম

প্ল্যানেটারি রিডাকশন খালি ঘূর্ণন প্ল্যাটফর্ম

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

এইচআরজি সিরিজ ফাঁপা গ্রহের সমন্বিত মেশিন

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
পণ্য:
HRG-110A ফাঁপা গ্রহের সমন্বিত মেশিন
আউটপুট প্ল্যাটফর্ম সমর্থন:
ক্রসড রোলার বিয়ারিং
শিফট মোশন:
360° (যেকোন কোণে ঘূর্ণন)
ম্যাচিং মোটর (আকার):
200-400W সার্ভোমোটর
হ্রাসকৃত অনুপাত:
25, 35, 50
রেট আউটপুট টর্ক:
18Nm
সর্বোচ্চ ত্বরণ ঘূর্ণন সঁচারক বল:
32.4NM
জরুরী স্টপ টর্ক:
54NM
অপারেটিং তাপমাত্রা:
-10℃~90℃
উৎপাদনের স্তর:
আইপি ৬৫
গোলমালের মাত্রা:
≤65dB
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
আলোচনার জন্য
মূল্য
To Be Negotiated
প্যাকেজিং বিবরণ
কার্টন বাক্স
ডেলিভারি সময়
3-4 সপ্তাহ
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 20000 সেট
পণ্যের বর্ণনা
HRG 85A সিরিজহোল প্ল্যানেটারি ইন্টিগ্রেটেড রোটারি টেবিল

হোল প্ল্যানেটারি ইন্টিগ্রেটেড রোটারি টেবিল বিভিন্ন অ্যাপ্লিকেশন, বিশেষ করে রোবোটিক্স, অটোমেশন এবং যথার্থ যন্ত্রপাতিতে ব্যবহৃত একটি বিশেষ সরঞ্জাম।এটি সাধারণত একটি ফাঁকা কাঠামো বৈশিষ্ট্যযুক্ত যা তারের রুটিংয়ের অনুমতি দেয়, তরল, বা অন্যান্য উপকরণ কেন্দ্র মাধ্যমে, যা কাজ স্থান সংগঠিত এবং tangling থেকে মুক্ত রাখতে সাহায্য করে।

মূল বৈশিষ্ট্য

উচ্চ নির্ভুলতা:

পুনরাবৃত্তি অবস্থান সঠিকতা 5 আর্ক সেকেন্ডের কম অর্জন করে, চাহিদাপূর্ণ অ্যাপ্লিকেশনগুলিতে নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।

উচ্চ শক্ততা:

সুনির্দিষ্ট ক্রস রোলার বিয়ারিং দ্বারা সমর্থিত, প্ল্যাটফর্মটি উল্লেখযোগ্য রেডিয়াল, অক্ষীয় এবং ওভারল্যাপিং শক্তি সহ্য করতে পারে, যা ঐতিহ্যগত বিয়ারিংগুলির দশগুণেরও বেশি অনমনীয়তা প্রদান করে।

নমনীয় মোটর সামঞ্জস্য:

বিভিন্ন ব্র্যান্ড এবং ধরণের মোটর, সার্ভো এবং স্টেপার মোটর সহ কাস্টমাইজযোগ্য ফ্ল্যাঞ্জ এবং ইনপুট শ্যাফ্টের মাধ্যমে সহজেই কনফিগারযোগ্য।

কার্যকর টর্ক আউটপুট:

আউটপুট টর্ক বাড়ানোর জন্য একটি এক-পর্যায়ের হেলিক্যাল গিয়ার হ্রাস প্রক্রিয়া ব্যবহার করে, যন্ত্রগুলি নির্ভুলতার জন্য 5 স্তরের নীচে রেট করা হয়।

দৃঢ় নির্মাণ:

উচ্চ কর্মক্ষমতা বজায় রেখে বিভিন্ন অপারেটিং স্ট্রেস সহ্য করতে নির্মিত, এটি শিল্প এবং অটোমেশন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।

ভারী লোডের জন্য উচ্চ নির্ভুলতা খালি ঘূর্ণন প্ল্যাটফর্ম প্ল্যানেটারি রিডাকশন ঘূর্ণন টেবিল 0 মডেল মডেল মডেল অনুপাত
ফাঁকা ঘূর্ণমান টেবিল প্ল্যানেটারি রিডাক্টর

HRG110A

HRG110 HA060

5,7 10

পারফরম্যান্স প্যারামিটার

HRG85A-05
আউটপুট প্ল্যাটফর্ম সমর্থন ক্রস রোলার লেয়ার অনুমোদিত আউটপুট গতি ২০০ ঘূর্ণন ঘূর্ণন ইনার্টি ১২০৩x১০-৬ কেজি. মি২
শিফট মোশন ৩৬০° ((কোনও কোণে ঘূর্ণন) পুনরাবৃত্তিযোগ্য অবস্থান সঠিকতা ±15 আর্ক সেকেন্ড অবস্থান সঠিকতা ≤30 আর্ক সেকেন্ড
মেশিং মোটর ((আকার) 200-400W সার্ভোমোটর
Φ14-Φ50-Φ70-M4
অনুমোদিত অক্ষীয় লোড ৫০০ এন তৈলাক্তকরণ সিন্থেটিক গ্রীস
হ্রাস অনুপাত 25 35 50 অনুমোদিত রেডিয়াল লোড ২৫০ এন অপারেটিং তাপমাত্রা -১০°সি~৯০°সি
নামমাত্র আউটপুট টর্ক ১৮ এন এম আউটপুট প্ল্যাটফর্মের সমান্তরালতা 0.02 মিমি সেবা জীবন ২০০০০ ঘন্টা
সর্বাধিক ত্বরণ টর্ক 32.4NM আউটপুট প্ল্যাটফর্মের পৃষ্ঠের রানআউট 0.01 মিমি উৎপাদন স্তর আইপি ৬৫
জরুরী স্টপ টর্চ ৫৪ এন এম আউটপুট প্ল্যাটফর্মের রানআউট 0.01 মিমি গোলমালের মাত্রা ≤ 65 ডিবি
HRG85A-10
আউটপুট প্ল্যাটফর্ম সমর্থন ক্রস রোলার লেয়ার অনুমোদিত আউটপুট গতি ২০০ ঘূর্ণন ঘূর্ণন ইনার্টি ১২০৩x১০-৬ কেজি. মি২
শিফট মোশন ৩৬০° ((কোনও কোণে ঘূর্ণন) পুনরাবৃত্তিযোগ্য অবস্থান সঠিকতা ±15 আর্ক সেকেন্ড অবস্থান সঠিকতা ≤30 আর্ক সেকেন্ড
মেশিং মোটর ((আকার) 200-400W সার্ভোমোটর
Φ14-Φ50-Φ70-M4
অনুমোদিত অক্ষীয় লোড ৫০০ এন তৈলাক্তকরণ সিন্থেটিক গ্রীস
হ্রাস অনুপাত 70 100 অনুমোদিত রেডিয়াল লোড ২৫০ এন অপারেটিং তাপমাত্রা ০-১০°সি~৯০°সি
নামমাত্র আউটপুট টর্ক ১৪ এন এম আউটপুট প্ল্যাটফর্মের সমান্তরালতা 0.02 মিমি সেবা জীবন ২০০০০ ঘন্টা
সর্বাধিক ত্বরণ টর্ক 25.২ এনএম আউটপুট প্ল্যাটফর্মের পৃষ্ঠের রানআউট 0.01 মিমি উৎপাদন স্তর আইপি ৬৫
জরুরী স্টপ টর্চ ৪২ এন এম আউটপুট প্ল্যাটফর্মের রানআউট 0.01 মিমি গোলমালের মাত্রা ≤ 65 ডিবি

বিস্তারিত ছবি

ভারী লোডের জন্য উচ্চ নির্ভুলতা খালি ঘূর্ণন প্ল্যাটফর্ম প্ল্যানেটারি রিডাকশন ঘূর্ণন টেবিল 1 ভারী লোডের জন্য উচ্চ নির্ভুলতা খালি ঘূর্ণন প্ল্যাটফর্ম প্ল্যানেটারি রিডাকশন ঘূর্ণন টেবিল 2 ভারী লোডের জন্য উচ্চ নির্ভুলতা খালি ঘূর্ণন প্ল্যাটফর্ম প্ল্যানেটারি রিডাকশন ঘূর্ণন টেবিল 3 ভারী লোডের জন্য উচ্চ নির্ভুলতা খালি ঘূর্ণন প্ল্যাটফর্ম প্ল্যানেটারি রিডাকশন ঘূর্ণন টেবিল 4

অঙ্কন

ভারী লোডের জন্য উচ্চ নির্ভুলতা খালি ঘূর্ণন প্ল্যাটফর্ম প্ল্যানেটারি রিডাকশন ঘূর্ণন টেবিল 5ভারী লোডের জন্য উচ্চ নির্ভুলতা খালি ঘূর্ণন প্ল্যাটফর্ম প্ল্যানেটারি রিডাকশন ঘূর্ণন টেবিল 6

হোল রোটারি প্ল্যাটফর্মের অ্যাপ্লিকেশন

রোবোটিক্স:

এটি রবোটিক বাহু এবং ম্যানিপুলেটরগুলিতে ব্যবহার করা হয় যাতে সমাবেশের কাজ এবং উপাদান হ্যান্ডলিংয়ের ক্ষেত্রে সঠিক অবস্থান এবং চলাচল করা যায়।

অটোমেশন সিস্টেম:

স্বয়ংক্রিয় উত্পাদন লাইনগুলিতে একীভূত করা হয় যেমন বাছাই, প্যাকেজিং এবং প্যালেটিজিংয়ের মতো কাজগুলির জন্য, যেখানে সঠিক ঘূর্ণন আন্দোলন অপরিহার্য।

সিএনসি মেশিনিং:

ফ্রিজিং, ড্রিলিং এবং টার্নিং অপারেশন চলাকালীন ওয়ার্কপিসের সুনির্দিষ্ট ঘূর্ণনের জন্য সিএনসি মেশিনে ব্যবহৃত হয়।

চিকিৎসা সরঞ্জাম:

সঠিক অবস্থান এবং চলাচলের জন্য ইমেজিং সিস্টেম, সার্জিক্যাল রোবট এবং ল্যাবরেটরি অটোমেশনের মতো মেডিকেল ডিভাইসে ব্যবহৃত হয়।

এয়ারস্পেস এবং প্রতিরক্ষা:

ফ্লাইট সিমুলেটর, রাডার সিস্টেম এবং ইউএভিতে সঠিক ওরিয়েন্টেশন এবং স্থিতিশীলতার জন্য ব্যবহৃত হয়।

টেলিযোগাযোগ:

অ্যান্টেনা পজিশনিং সিস্টেমে ব্যবহার করা হয় সর্বোত্তম সংকেত সংক্রমণের জন্য সঠিক সারিবদ্ধতা নিশ্চিত করার জন্য।

পরীক্ষা ও পরিমাপ:

বিভিন্ন অবস্থার অধীনে পারফরম্যান্স মূল্যায়ন করার জন্য রোটারি নমুনা বা উপাদানগুলির জন্য পরীক্ষার সরঞ্জামগুলিতে সংহত।

বিনোদন ও মিডিয়া:

চলচ্চিত্র উৎপাদন এবং লাইভ ইভেন্টগুলিতে মসৃণ এবং নিয়ন্ত্রিত আন্দোলনের জন্য ক্যামেরা রিগ এবং আলো সিস্টেমে ব্যবহৃত হয়।

শিল্প সরঞ্জাম:

কনভেয়র এবং বাছাই সিস্টেমে প্রয়োগ করা হয় যেখানে কার্যকর উপকরণ হ্যান্ডলিংয়ের জন্য ঘূর্ণন গতি প্রয়োজন।

গবেষণা ও উন্নয়ন:

পরীক্ষাগার এবং গবেষণাগারগুলোতে ব্যবহার করা হয়, যাতে সঠিক কোণীয় সমন্বয় প্রয়োজন হয়।
