ডান কোণ খালি ঘূর্ণন টেবিল উচ্চ নির্ভুলতা 360 ডিগ্রী ঘূর্ণন ঘূর্ণন প্ল্যাটফর্ম টেবিল

ডান কোণ খালি ঘূর্ণন টেবিল উচ্চ নির্ভুলতা 360 ডিগ্রী ঘূর্ণন ঘূর্ণন প্ল্যাটফর্ম টেবিল

উচ্চ নির্ভুলতা খালি ঘূর্ণমান টেবিল

৩৬০ ডিগ্রি হোল রোটারি টেবিল

ডান কোণ ঠালা ঘূর্ণমান টেবিল

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

ডান কোণ ঠালা ঘূর্ণমান টেবিল

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
পণ্য:
HRG-200Z ডান কোণ ফাঁপা ঘূর্ণমান টেবিল
আউটপুট প্ল্যাটফর্ম সমর্থন:
ক্রসড রোলার বিয়ারিং
শিফট মোশন:
360° (যেকোন কোণে ঘূর্ণন)
ম্যাচিং মোটর (আকার):
750-1KW সার্ভোমোটর
অনুমোদিত অক্ষীয় লোড:
4000Nm
অনুমোদিত রেডিয়াল লোড:
2500Nm
হ্রাসকৃত অনুপাত:
20, 30, 50
অপারেটিং তাপমাত্রা:
-10℃~90℃
উৎপাদনের স্তর:
আইপি ৬৫
গোলমালের মাত্রা:
≤65dB
তৈলাক্তকরণ:
সিন্থেটিক গ্রীস
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
আলোচনার জন্য
মূল্য
To Be Negotiated
প্যাকেজিং বিবরণ
কার্টন বাক্স
ডেলিভারি সময়
3-4 সপ্তাহ
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 20000 সেট
পণ্যের বর্ণনা
HRG 200Z সিরিজডান কোণ ফাঁকা ঘূর্ণমান টেবিল

Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.

শীর্ষ স্পাইরাল বেভেল গিয়ার ডিজাইন করা নরম দেহ এবং যোগাযোগের দাঁতের পৃষ্ঠের অনুকূল নকশা গ্রহণের ফলে লোডটি সমান হয় এবং উচ্চ টর্ক আউটপুটের অনুমতি দেয়।যখন এটি প্ল্যানেটার রিডাক্টরের সাথে মিলিত হয়, গিয়ার রেসিও আরও বড় হবে যা 1 পর্যন্ত পৌঁছবেঃ50.

মূল উপাদানসমূহ

বেস প্লেট: ভিত্তি যা পুরো সমাবেশকে সমর্থন করে এবং মেশিনে মাউন্ট করার অনুমতি দেয়।

রোটারি যন্ত্রপাতি: এর মধ্যে রয়েছে টেবিলের ৩৬০ ডিগ্রি ঘোরানো সম্ভব করে এমন গিয়ার বা মোটর।

খালি শ্যাফ্ট: কেন্দ্রীয় খালি অংশ যা সরঞ্জাম, শীতল তরল বা তারের পাস করার অনুমতি দেয়।

টেবিলের উপরে: যে পৃষ্ঠের উপর ওয়ার্কপিস স্থাপন করা হয়, প্রায়ই clamping জন্য টি-স্লট বৈশিষ্ট্য।

কোণ সামঞ্জস্য প্রক্রিয়া: পছন্দসই মেশিনিং অবস্থান অর্জনের জন্য টেবিলের সুনির্দিষ্ট কৌণিকের অনুমতি দেয়।

লেয়ারিং সিস্টেম: অপারেশনের সময় মসৃণ ঘূর্ণন এবং স্থিতিশীলতা প্রদান করে।

নিয়ন্ত্রণ ব্যবস্থা: সঠিক অবস্থান ও গতির জন্য ডিজিটাল রিডিং বা সিএনসি ইন্টিগ্রেশন অন্তর্ভুক্ত করতে পারে।

মূল বৈশিষ্ট্য

স্থান দক্ষতা: ফাঁকা নকশা দীর্ঘ অংশের সহজ হ্যান্ডলিংয়ের অনুমতি দেয় এবং অতিরিক্ত ফিক্সচারগুলির প্রয়োজন হ্রাস করে।

আরও নমনীয়তা: মাল্টি-অক্ষ মেশিনিং সক্ষম করে, ওয়ার্কপিস পুনরায় অবস্থান ছাড়াই জটিল ক্রিয়াকলাপের অনুমতি দেয়।

উন্নত অ্যাক্সেসযোগ্যতা: সরঞ্জাম এবং পরিদর্শন জন্য workpiece আরও ভাল অ্যাক্সেস প্রদান করে।

আরও সঠিকতা: স্থিতিশীল এবং সুনির্দিষ্ট ঘূর্ণন প্রদান করে, উচ্চতর যন্ত্রের নির্ভুলতার জন্য অবদান রাখে।

অটোমেশনের সাথে সংহতকরণ: সহজেই রোবোটিক সিস্টেমের সাথে সংযোগ স্থাপন করে কর্মপ্রবাহকে সহজ করে তোলে।



পারফরম্যান্স প্যারামিটার

পারফরম্যান্স প্যারামিটার HRG200Z
আউটপুট প্ল্যাটফর্ম সমর্থন ক্রস রোলার লেয়ার অনুমোদিত আউটপুট গতি ২০০ ঘূর্ণন ঘূর্ণন ইনার্টি ২৭৬১৯x১০-৬ কেজি. মি২
শিফট মোশন ৩৬০° ((কোনও কোণে ঘূর্ণন) পুনরাবৃত্তিযোগ্য অবস্থান সঠিকতা ±15 আর্ক সেকেন্ড অবস্থান সঠিকতা ≤30 আর্ক সেকেন্ড
মেশিং মোটর ((আকার) ৭৫০-১ কিলোওয়াট সার্ভোমোটর
Φ19-Φ70-Φ90-M5
অনুমোদিত অক্ষীয় লোড ৪০০০ এন তৈলাক্তকরণ সিন্থেটিক গ্রীস
হ্রাস অনুপাত 20 30 50 অনুমোদিত রেডিয়াল লোড ২৫০০ এন অপারেটিং তাপমাত্রা ০-১০°সি~৯০°সি
নামমাত্র আউটপুট টর্ক ১১২ এন এম আউটপুট প্ল্যাটফর্মের সমান্তরালতা 0.02 মিমি সেবা জীবন ২০০০০ ঘন্টা
সর্বাধিক ত্বরণ টর্ক 201.6NM আউটপুট প্ল্যাটফর্মের পৃষ্ঠের রানআউট 0.01 মিমি উৎপাদন স্তর আইপি ৬৫
জরুরী স্টপ টর্চ ৩৩৬ এন এম আউটপুট প্ল্যাটফর্মের রানআউট 0.01 মিমি গোলমালের মাত্রা ≤ 65 ডিবি

বিস্তারিত ছবি

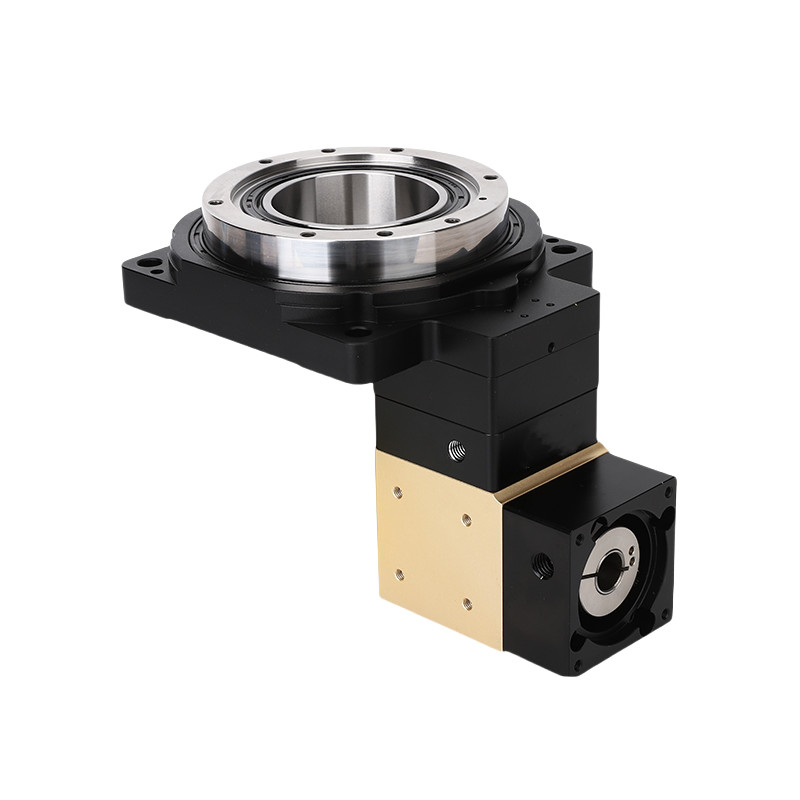

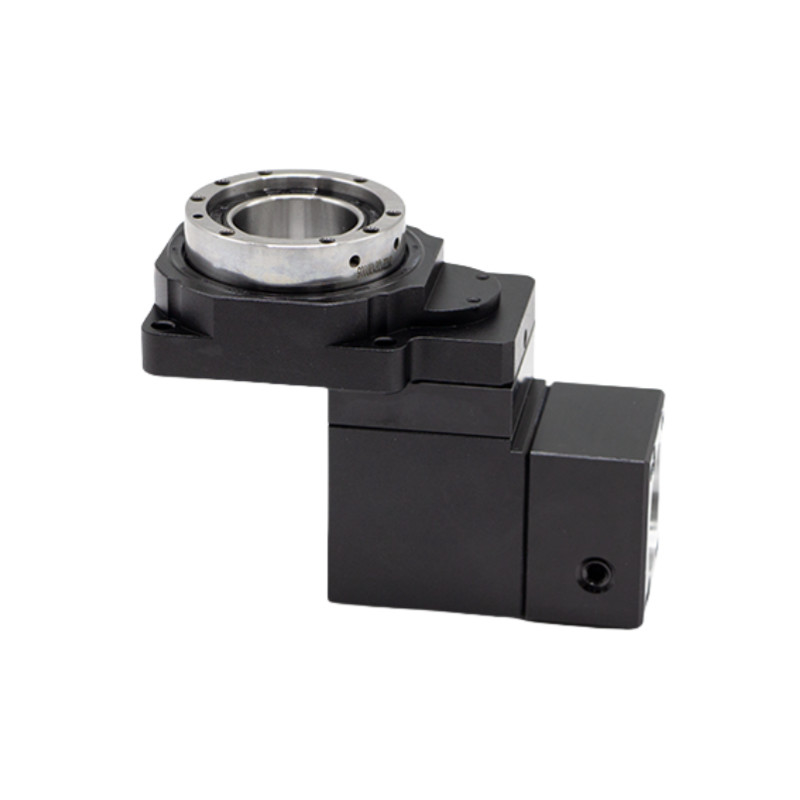

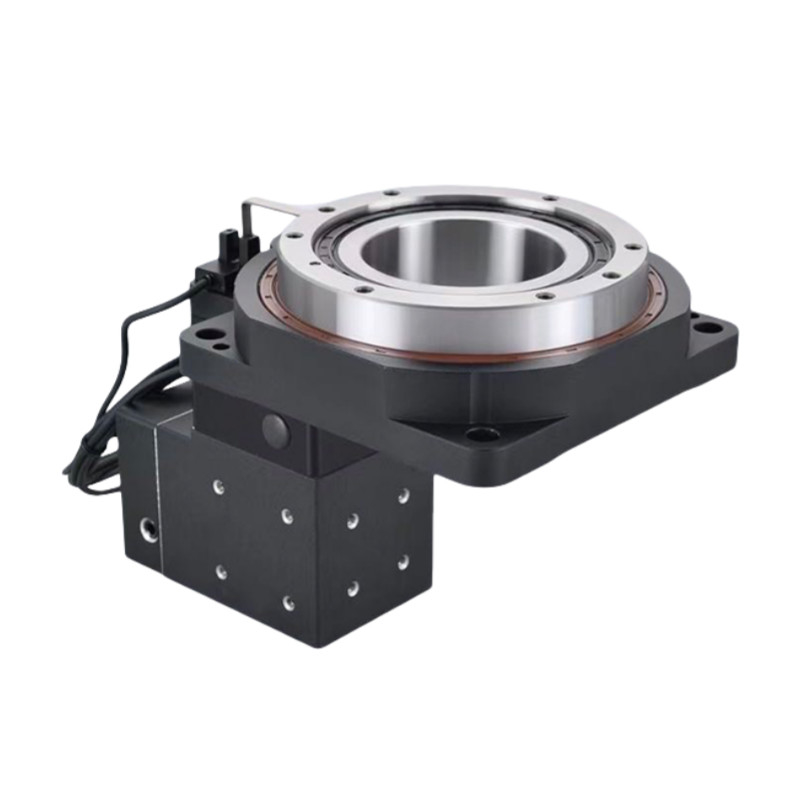

ডান কোণ খালি ঘূর্ণন টেবিল উচ্চ নির্ভুলতা 360 ডিগ্রী ঘূর্ণন ঘূর্ণন প্ল্যাটফর্ম টেবিল 0 ডান কোণ খালি ঘূর্ণন টেবিল উচ্চ নির্ভুলতা 360 ডিগ্রী ঘূর্ণন ঘূর্ণন প্ল্যাটফর্ম টেবিল 1 ডান কোণ খালি ঘূর্ণন টেবিল উচ্চ নির্ভুলতা 360 ডিগ্রী ঘূর্ণন ঘূর্ণন প্ল্যাটফর্ম টেবিল 2

অঙ্কন

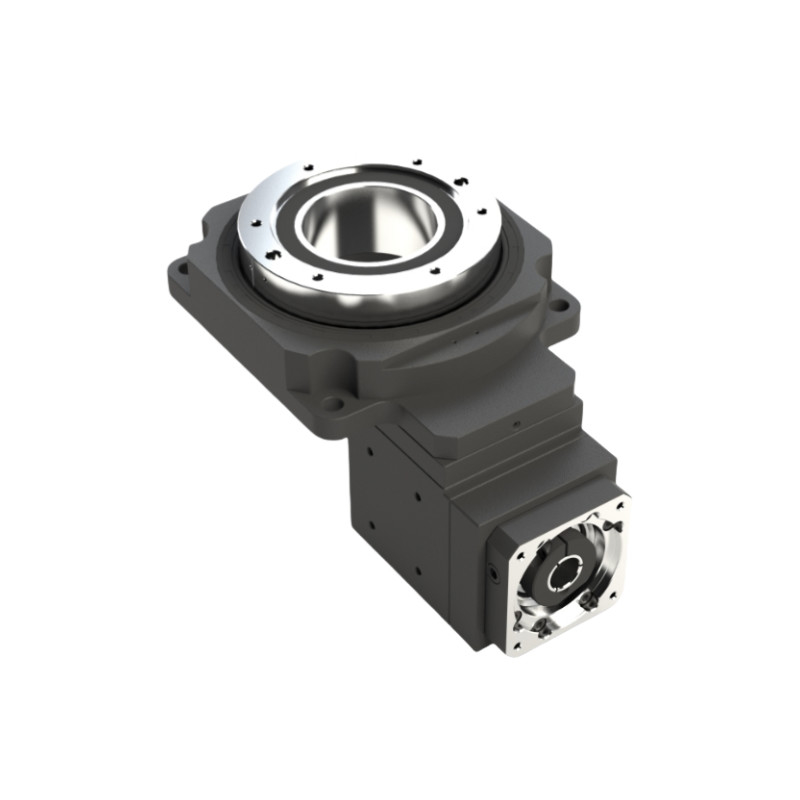

ডান কোণ খালি ঘূর্ণন টেবিল উচ্চ নির্ভুলতা 360 ডিগ্রী ঘূর্ণন ঘূর্ণন প্ল্যাটফর্ম টেবিল 3
হোল রোটারি প্ল্যাটফর্মের অ্যাপ্লিকেশন

সিএনসি মেশিনিং: ফ্রেজিং এবং টার্নিং অপারেশনগুলির জন্য ব্যবহৃত হয়, ওয়ার্কপিসকে পুনরায় অবস্থান না দিয়ে মাল্টি-অক্ষ মেশিনিংয়ের অনুমতি দেয়।

সমাবেশ: বিভিন্ন কোণ থেকে সহজেই অ্যাক্সেস প্রদান করে জটিল উপাদানগুলির সমাবেশকে সহজ করে তোলে।

পরিদর্শন: ব্যাপকভাবে দেখার জন্য অংশগুলিকে ঘোরানোর মাধ্যমে পার্টগুলির পুঙ্খানুপুঙ্খ পরিদর্শন সক্ষম করে।

ঢালাই: ওয়ার্কপিসগুলিকে পছন্দসই কোণে স্থাপন করে অটোমেটেড ওয়েল্ডিং প্রক্রিয়াগুলিতে সহায়তা করে।

সরঞ্জাম: যন্ত্রপাতি পরিবর্তনের বা যন্ত্রপাতি যন্ত্রের সময় সামঞ্জস্যের প্রয়োজন হয় এমন সেটআপগুলিতে ব্যবহৃত হয়।


প্যাকিং এবং শিপিং

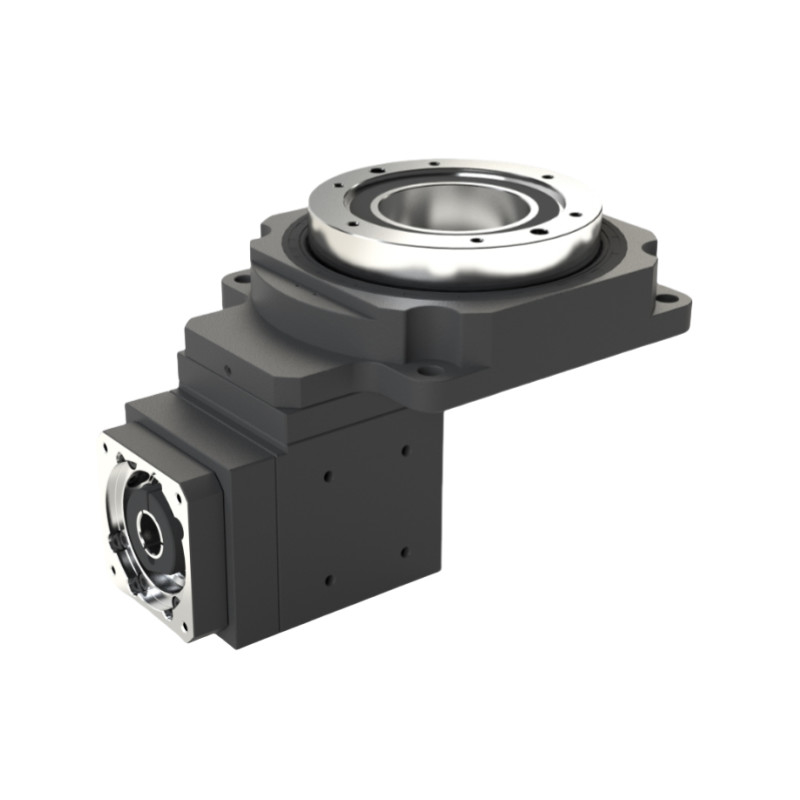

ডান কোণ খালি ঘূর্ণন টেবিল উচ্চ নির্ভুলতা 360 ডিগ্রী ঘূর্ণন ঘূর্ণন প্ল্যাটফর্ম টেবিল 4
