উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
Giant Precision
সাক্ষ্যদান:
ISO9001
মডেল নম্বার:
ডান কোণ ঠালা ঘূর্ণমান টেবিল

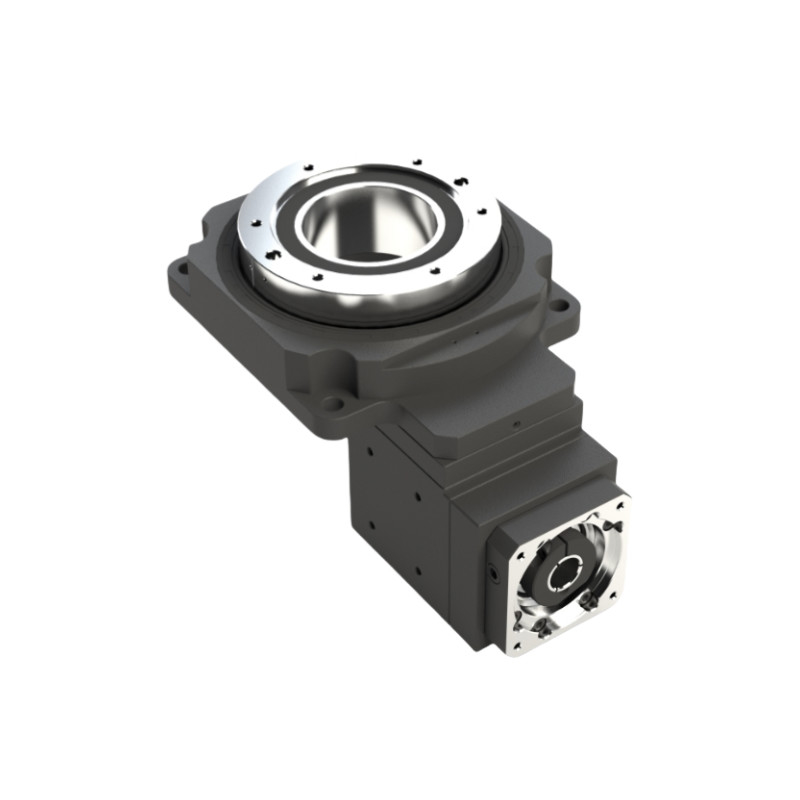

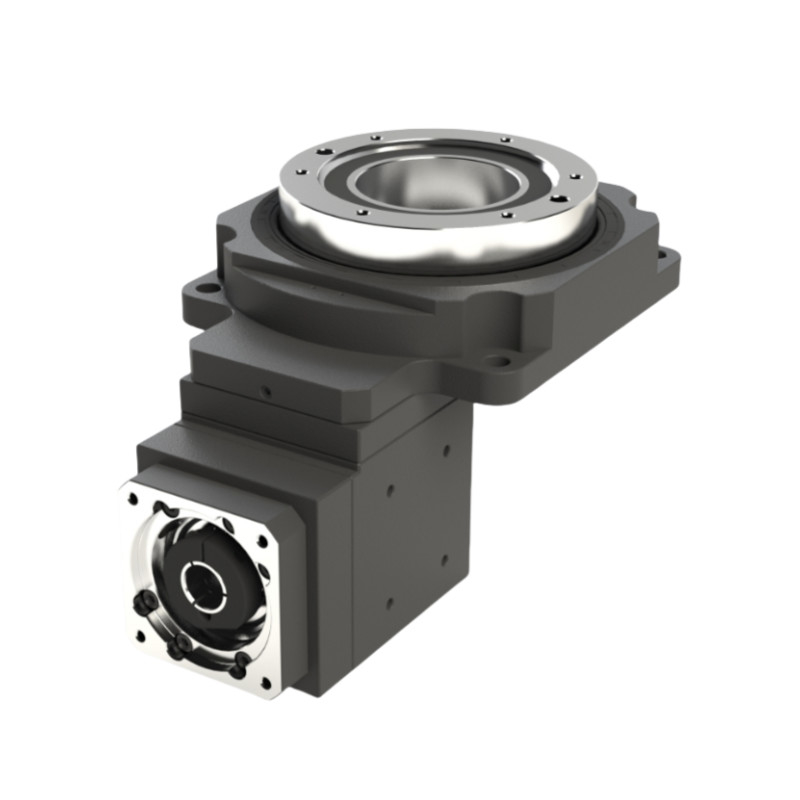

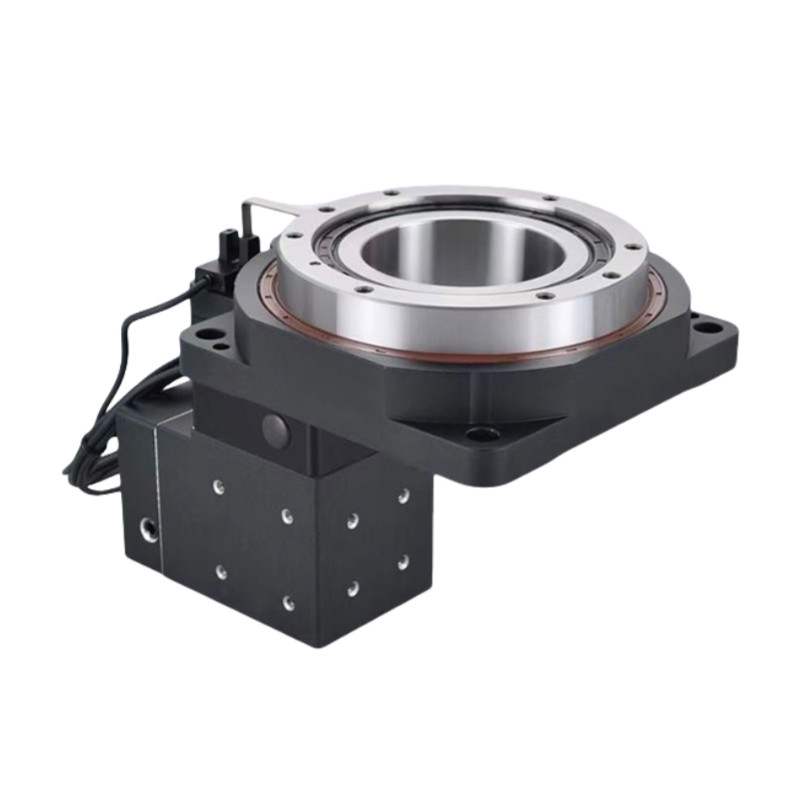

Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.
শীর্ষ স্পাইরাল বেভেল গিয়ার ডিজাইন করা নরম দেহ এবং যোগাযোগের দাঁতের পৃষ্ঠের অনুকূল নকশা গ্রহণের ফলে লোডটি সমান হয় এবং উচ্চ টর্ক আউটপুটের অনুমতি দেয়।যখন এটি প্ল্যানেটার রিডাক্টরের সাথে মিলিত হয়, গিয়ার রেসিও আরও বড় হবে যা 1 পর্যন্ত পৌঁছবেঃ50.
মূল উপাদানসমূহ
বেস প্লেট: ভিত্তি যা পুরো সমাবেশকে সমর্থন করে এবং মেশিনে মাউন্ট করার অনুমতি দেয়।
রোটারি যন্ত্রপাতি: এর মধ্যে রয়েছে টেবিলের ৩৬০ ডিগ্রি ঘোরানো সম্ভব করে এমন গিয়ার বা মোটর।
খালি শ্যাফ্ট: কেন্দ্রীয় খালি অংশ যা সরঞ্জাম, শীতল তরল বা তারের পাস করার অনুমতি দেয়।
টেবিলের উপরে: যে পৃষ্ঠের উপর ওয়ার্কপিস স্থাপন করা হয়, প্রায়ই clamping জন্য টি-স্লট বৈশিষ্ট্য।
কোণ সামঞ্জস্য প্রক্রিয়া: পছন্দসই মেশিনিং অবস্থান অর্জনের জন্য টেবিলের সুনির্দিষ্ট কৌণিকের অনুমতি দেয়।
লেয়ারিং সিস্টেম: অপারেশনের সময় মসৃণ ঘূর্ণন এবং স্থিতিশীলতা প্রদান করে।
নিয়ন্ত্রণ ব্যবস্থা: সঠিক অবস্থান ও গতির জন্য ডিজিটাল রিডিং বা সিএনসি ইন্টিগ্রেশন অন্তর্ভুক্ত করতে পারে।
যথার্থ লেয়ারিং: মসৃণ ঘূর্ণন এবং উচ্চ নির্ভুলতা নিশ্চিত করে।
সামঞ্জস্যযোগ্য গতি: মেশিনিং প্রয়োজনীয়তার উপর ভিত্তি করে বিভিন্ন ঘূর্ণন গতির অনুমতি দেয়।
নিয়ন্ত্রণ একীকরণ: সিএনসি কন্ট্রোলের সাথে সংযুক্ত হতে পারে।
পারফরম্যান্স প্যারামিটার
পারফরম্যান্স প্যারামিটার HRG170Z | |||||||
আউটপুট প্ল্যাটফর্ম সমর্থন | ক্রস রোলার লেয়ার | অনুমোদিত আউটপুট গতি | ২০০ ঘূর্ণন | ঘূর্ণন ইনার্টি | ২৭৬১৯x১০-৬ কেজি. মি২ | ||
শিফট মোশন | ৩৬০° ((কোনও কোণে ঘূর্ণন) | পুনরাবৃত্তিযোগ্য অবস্থান সঠিকতা | ±15 আর্ক সেকেন্ড | অবস্থান সঠিকতা | ≤30 আর্ক সেকেন্ড | ||
মেশিং মোটর ((আকার) | ৭৫০-১ কিলোওয়াট সার্ভোমোটর Φ19-Φ70-Φ90-M5 |
অনুমোদিত অক্ষীয় লোড | ৩০০০ এন | তৈলাক্তকরণ | সিন্থেটিক গ্রীস | ||
হ্রাস অনুপাত | 20 | 30 | 50 | অনুমোদিত রেডিয়াল লোড | ২০০০ এন | অপারেটিং তাপমাত্রা | ০-১০°সি~৯০°সি |
নামমাত্র আউটপুট টর্ক | ৫৫ এন এম | আউটপুট প্ল্যাটফর্মের সমান্তরালতা | 0.02 মিমি | সেবা জীবন | ২০০০০ ঘন্টা | ||
সর্বাধিক ত্বরণ টর্ক | ১১০ এন এম | আউটপুট প্ল্যাটফর্মের পৃষ্ঠের রানআউট | 0.01 মিমি | উৎপাদন স্তর | আইপি ৬৫ | ||
জরুরী স্টপ টর্চ | ১৬৫ এন এম | আউটপুট প্ল্যাটফর্মের রানআউট | 0.01 মিমি | গোলমালের মাত্রা | ≤ 65 ডিবি |

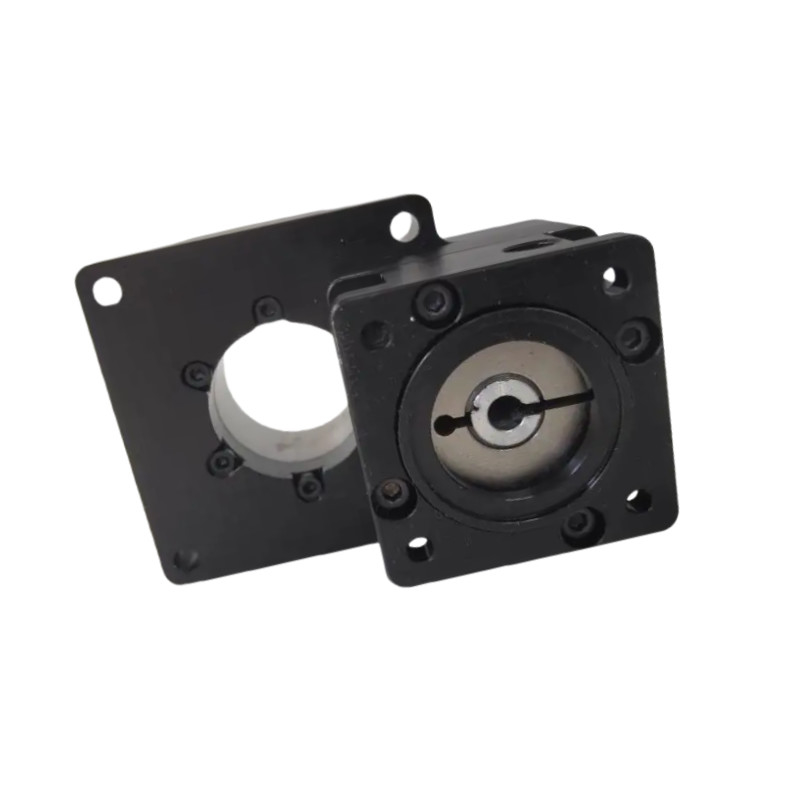

বিস্তারিত ছবি
![]() |
![]() |
![]() |
অঙ্কন
হোল রোটারি প্ল্যাটফর্মের অ্যাপ্লিকেশন
সিএনসি ফ্রিজিং: ওয়ার্কপিসকে পুনরায় স্থাপন না করে একাধিক কোণে সুনির্দিষ্ট মেশিনিং সক্ষম করে।
সমাবেশ অপারেশন: বিভিন্ন কোণ থেকে সহজেই অ্যাক্সেস করার মাধ্যমে জটিল অংশগুলির সমাবেশকে সহজ করে তোলে।
পরিদর্শন: গুণমান নিয়ন্ত্রণে ব্যবহার করা হয় যাতে পুঙ্খানুপুঙ্খ পরিদর্শনের জন্য উপাদানগুলি ঘোরানো যায়।
স্বয়ংক্রিয় সিস্টেম: ওয়েল্ডিং বা পেইন্টিংয়ের মতো কাজ করার জন্য রোবোটিক আঙ্গুলের সাথে একীভূত হয়।
