উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
Giant Precision
সাক্ষ্যদান:
ISO9001
মডেল নম্বার:
ডান কোণ ঠালা ঘূর্ণমান টেবিল
Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.
শীর্ষ স্পাইরাল বেভেল গিয়ার ডিজাইন করা নরম দেহ এবং যোগাযোগের দাঁতের পৃষ্ঠের অনুকূল নকশা গ্রহণের ফলে লোডটি সমান হয় এবং উচ্চ টর্ক আউটপুটের অনুমতি দেয়।যখন এটি প্ল্যানেটার রিডাক্টরের সাথে মিলিত হয়, গিয়ার রেসিও আরও বড় হবে যা 1 পর্যন্ত পৌঁছবেঃ50.
মূল উপাদানসমূহ
বেস প্লেট: ভিত্তি যা পুরো সমাবেশকে সমর্থন করে এবং মেশিনে মাউন্ট করার অনুমতি দেয়।
রোটারি যন্ত্রপাতি: এর মধ্যে রয়েছে টেবিলের ৩৬০ ডিগ্রি ঘোরানো সম্ভব করে এমন গিয়ার বা মোটর।
খালি শ্যাফ্ট: কেন্দ্রীয় খালি অংশ যা সরঞ্জাম, শীতল তরল বা তারের পাস করার অনুমতি দেয়।
টেবিলের উপরে: যে পৃষ্ঠের উপর ওয়ার্কপিস স্থাপন করা হয়, প্রায়ই clamping জন্য টি-স্লট বৈশিষ্ট্য।
কোণ সামঞ্জস্য প্রক্রিয়া: পছন্দসই মেশিনিং অবস্থান অর্জনের জন্য টেবিলের সুনির্দিষ্ট কৌণিকের অনুমতি দেয়।
লেয়ারিং সিস্টেম: অপারেশনের সময় মসৃণ ঘূর্ণন এবং স্থিতিশীলতা প্রদান করে।
নিয়ন্ত্রণ ব্যবস্থা: সঠিক অবস্থান ও গতির জন্য ডিজিটাল রিডিং বা সিএনসি ইন্টিগ্রেশন অন্তর্ভুক্ত করতে পারে।
ডান কোণ নকশা: উল্লম্ব এবং অনুভূমিক মেশিনিং সেটআপের অনুমতি দেয়।
খালি কেন্দ্র: টেবিলের মধ্য দিয়ে সরঞ্জাম বা উপকরণ চলাচল সহজ করে।
যথার্থ নিয়ন্ত্রণ: সঠিক অবস্থান এবং ঘূর্ণন জন্য যন্ত্রপাতি দিয়ে সজ্জিত।
স্থায়িত্ব: ভারী মেশিনিং লোড সহ্য করার জন্য শক্তিশালী উপকরণ থেকে নির্মিত।
![]() |
মডেল | মডেল | মডেল | ডান কোণের অনুপাত |
ফাঁকা ঘূর্ণমান টেবিল | ডান কোণ | |||
HRG85Z |
HRG85 | HAS060 |
2, ৩ |
পারফরম্যান্স প্যারামিটার HRG80Z-05 | ||||||
আউটপুট প্ল্যাটফর্ম সমর্থন | ক্রস রোলার লেয়ার | অনুমোদিত আউটপুট গতি | ২০০ ঘূর্ণন | ঘূর্ণন ইনার্টি | ১২০৩x১০-৬ কেজি. মি২ | |
শিফট মোশন | ৩৬০° ((কোনও কোণে ঘূর্ণন) | পুনরাবৃত্তিযোগ্য অবস্থান সঠিকতা | ±15 আর্ক সেকেন্ড | অবস্থান সঠিকতা | ≤30 আর্ক সেকেন্ড | |
মেশিং মোটর ((আকার) | 200-400W সার্ভোমোটর Φ14-Φ50-Φ70-M4 |
অনুমোদিত অক্ষীয় লোড | ৩০০০ এন | তৈলাক্তকরণ | সিন্থেটিক গ্রীস | |
হ্রাস অনুপাত | 10 | 15 | অনুমোদিত রেডিয়াল লোড | ২০০০ এন | অপারেটিং তাপমাত্রা | ০-১০°সি~৯০°সি |
নামমাত্র আউটপুট টর্ক | ১৮ এন এম | আউটপুট প্ল্যাটফর্মের সমান্তরালতা | 0.02 মিমি | সেবা জীবন | ২০০০০ ঘন্টা | |
সর্বাধিক ত্বরণ টর্ক | 32.4NM | আউটপুট প্ল্যাটফর্মের পৃষ্ঠের রানআউট | 0.01 মিমি | উৎপাদন স্তর | আইপি ৬৫ | |
জরুরী স্টপ টর্চ | ৫৪ এন এম | আউটপুট প্ল্যাটফর্মের রানআউট | 0.01 মিমি | গোলমালের মাত্রা | ≤ 65 ডিবি | |
পারফরম্যান্স প্যারামিটার HRG80Z-10 | ||||||
আউটপুট প্ল্যাটফর্ম সমর্থন | ক্রস রোলার লেয়ার | অনুমোদিত আউটপুট গতি | ২০০ ঘূর্ণন | ঘূর্ণন ইনার্টি | ১২০৩x১০-৬ কেজি. মি২ | |
শিফট মোশন | ৩৬০° ((কোনও কোণে ঘূর্ণন) | পুনরাবৃত্তিযোগ্য অবস্থান সঠিকতা | ±15 আর্ক সেকেন্ড | অবস্থান সঠিকতা | ≤30 আর্ক সেকেন্ড | |
মেশিং মোটর ((আকার) | 200-400W সার্ভোমোটর Φ14-Φ50-Φ70-M4 |
অনুমোদিত অক্ষীয় লোড | ৫০০ এন | তৈলাক্তকরণ | সিন্থেটিক গ্রীস | |
হ্রাস অনুপাত | 20 | 30 | অনুমোদিত রেডিয়াল লোড | ২৫০ এন | অপারেটিং তাপমাত্রা | ০-১০°সি~৯০°সি |
নামমাত্র আউটপুট টর্ক | ১৮ এন এম | আউটপুট প্ল্যাটফর্মের সমান্তরালতা | 0.02 মিমি | সেবা জীবন | ২০০০০ ঘন্টা | |
সর্বাধিক ত্বরণ টর্ক | 32.4NM | আউটপুট প্ল্যাটফর্মের পৃষ্ঠের রানআউট | 0.01 মিমি | উৎপাদন স্তর | আইপি ৬৫ | |
জরুরী স্টপ টর্চ | ৫৪ এন এম | আউটপুট প্ল্যাটফর্মের রানআউট | 0.01 মিমি | গোলমালের মাত্রা | ≤ 65 ডিবি |

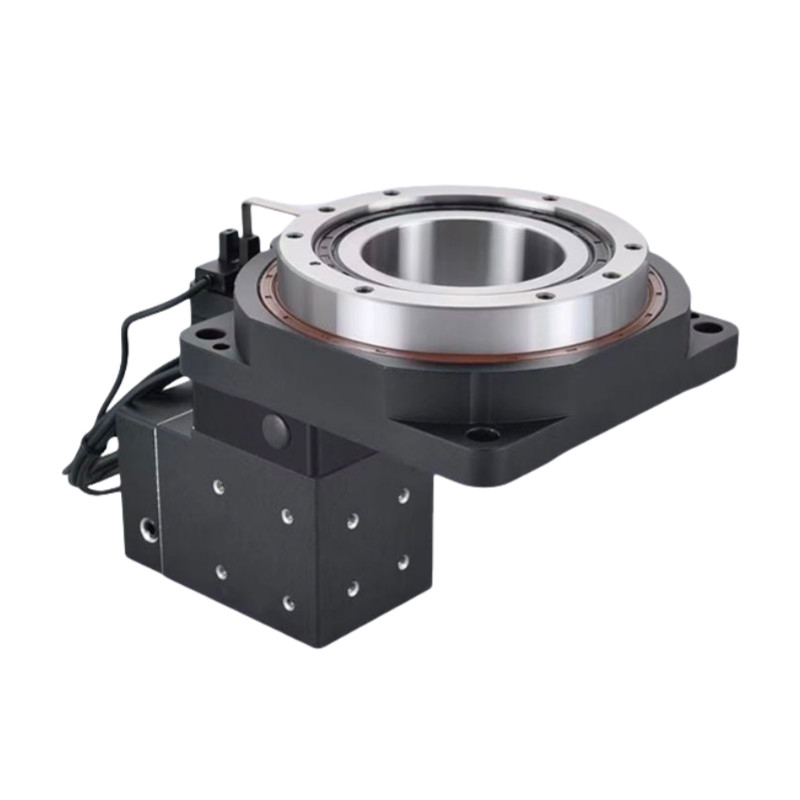

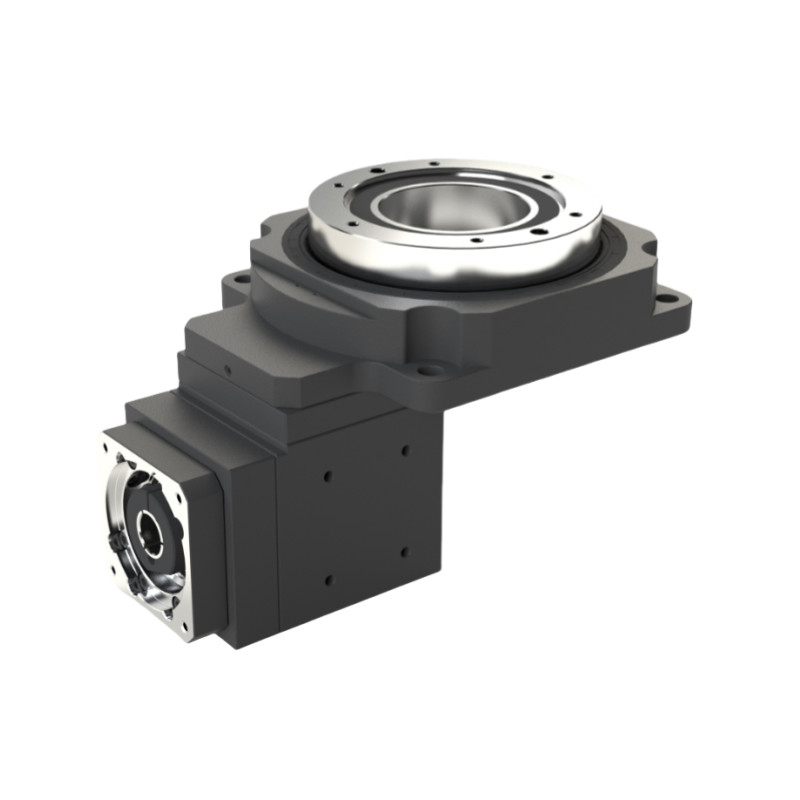

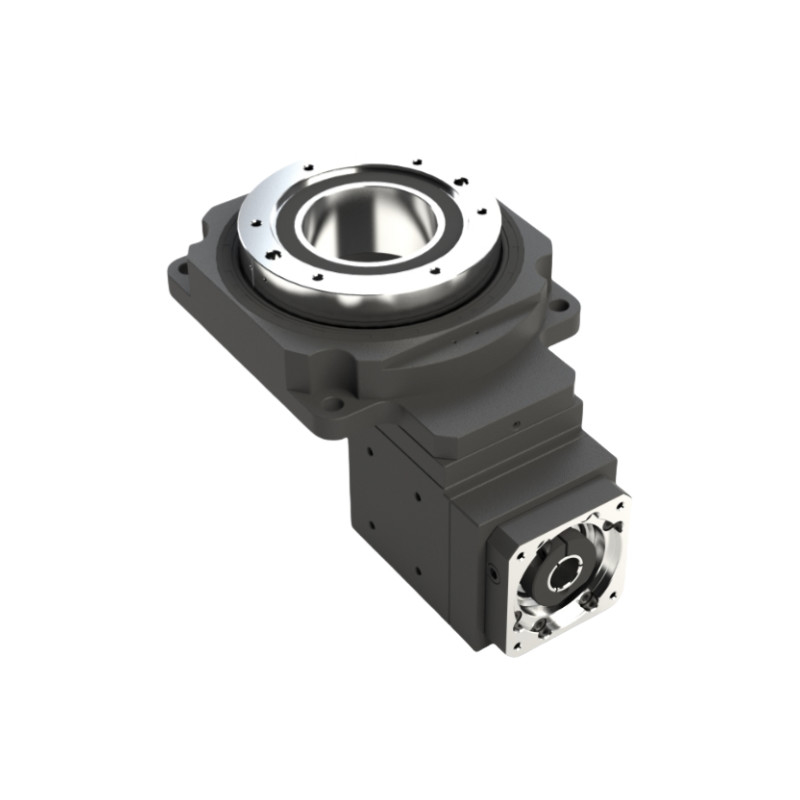

বিস্তারিত ছবি
![]() |
![]() |
![]() |
অঙ্কন
হোল রোটারি প্ল্যাটফর্মের অ্যাপ্লিকেশন
রোবোটিক্স
এটি রবোটিক বাহু এবং ম্যানিপুলেটরগুলিতে ব্যবহার করা হয় যাতে সমাবেশের কাজ এবং উপাদান হ্যান্ডলিংয়ের ক্ষেত্রে সঠিক অবস্থান এবং চলাচল করা যায়।
অটোমেশন সিস্টেম
স্বয়ংক্রিয় উত্পাদন লাইনগুলিতে একীভূত করা হয় যেমন বাছাই, প্যাকেজিং এবং প্যালেটিজিংয়ের মতো কাজগুলির জন্য, যেখানে সঠিক ঘূর্ণন আন্দোলন অপরিহার্য।
সিএনসি মেশিনিং
ফ্রিজিং, ড্রিলিং এবং টার্নিং অপারেশন চলাকালীন ওয়ার্কপিসের সুনির্দিষ্ট ঘূর্ণনের জন্য সিএনসি মেশিনে ব্যবহৃত হয়।
চিকিৎসা সরঞ্জাম
সঠিক অবস্থান এবং চলাচলের জন্য ইমেজিং সিস্টেম, সার্জিক্যাল রোবট এবং ল্যাবরেটরি অটোমেশনের মতো মেডিকেল ডিভাইসে ব্যবহৃত হয়।
এয়ারস্পেস এবং প্রতিরক্ষা
ফ্লাইট সিমুলেটর, রাডার সিস্টেম এবং ইউএভিতে সঠিক ওরিয়েন্টেশন এবং স্থিতিশীলতার জন্য ব্যবহৃত হয়।
টেলিযোগাযোগ
অ্যান্টেনা পজিশনিং সিস্টেমে ব্যবহার করা হয় সর্বোত্তম সংকেত সংক্রমণের জন্য সঠিক সারিবদ্ধতা নিশ্চিত করার জন্য।
