উচ্চ নির্ভুলতা প্ল্যানেটার গিয়ারবক্স সহ হোল রোটারি টেবিল অ্যাকুয়েটর ঘোরানো প্ল্যাটফর্ম টেবিল

উচ্চ নির্ভুলতা প্ল্যানেটার গিয়ারবক্স সহ হোল রোটারি টেবিল অ্যাকুয়েটর ঘোরানো প্ল্যাটফর্ম টেবিল

প্ল্যানেটারি গিয়ারবক্স হোল রোটারি টেবিল

উচ্চ নির্ভুলতা খালি ঘূর্ণমান টেবিল

ঘূর্ণন প্ল্যাটফর্ম খালি ঘূর্ণন টেবিল

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

এইচআরজি সিরিজ ফাঁপা গ্রহের সমন্বিত মেশিন

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
পণ্য:
HRG-200A ফাঁপা গ্রহের সমন্বিত মেশিন
আউটপুট প্ল্যাটফর্ম সমর্থন:
ক্রসড রোলার বিয়ারিং
শিফট মোশন:
360° (যেকোন কোণে ঘূর্ণন)
ম্যাচিং মোটর (আকার):
750-1KW সার্ভোমোটর
অনুমোদিত অক্ষীয় লোড:
4000Nm
অনুমোদিত রেডিয়াল লোড:
2500Nm
হ্রাসকৃত অনুপাত:
30, 50, 70, 100
অপারেটিং তাপমাত্রা:
-10℃~90℃
উৎপাদনের স্তর:
আইপি ৬৫
গোলমালের মাত্রা:
≤65dB
তৈলাক্তকরণ:
সিন্থেটিক গ্রীস
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
আলোচনার জন্য
মূল্য
To Be Negotiated
প্যাকেজিং বিবরণ
কার্টন বাক্স
ডেলিভারি সময়
3-4 সপ্তাহ
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 20000 সেট
পণ্যের বর্ণনা
এইচআরজি ২০০এ সিরিজহোল প্ল্যানেটারি ইন্টিগ্রেটেড রোটারি টেবিল

প্ল্যানেটারি গিয়ারবক্স সহ একটি হোল রোটারি প্ল্যাটফর্ম একটি যান্ত্রিক সিস্টেম যা একটি হোল ঘোরানো কাঠামোকে একটি গ্রহীয় গিয়ারবক্সের সাথে সংযুক্ত করে যথার্থ গতির জন্য।খালি নকশা সহজ ক্যাবল বা তরল রুট করার অনুমতি দেয়এই প্ল্যাটফর্মগুলি সাধারণত রোবোটিক্স, সিএনসি মেশিনে ব্যবহৃত হয়।এবং স্বয়ংক্রিয় সিস্টেম.



মূল উপাদানসমূহ

বেস: দৃঢ় প্ল্যাটফর্ম যা সমগ্র সমাবেশকে সমর্থন করে।

ঘূর্ণমান প্ল্যাটফর্ম: যে অংশটি ওয়ার্কপিসকে ধরে রাখে এবং একটি উল্লম্ব বা অনুভূমিক অক্ষের চারপাশে ঘোরাতে পারে।

ড্রাইভ মেকানিজম: এর মধ্যে মোটর (সার্ভো বা স্টেপার), গিয়ার এবং বেল্ট অন্তর্ভুক্ত রয়েছে যা ঘূর্ণন এবং অবস্থান সরবরাহ করে।

সূচক ব্যবস্থা: এটি সুনির্দিষ্ট অবস্থানের অনুমতি দেয়, প্রায়শই নির্দিষ্ট কোণে টেবিলটি স্থানে লক করার জন্য পিন বা ডিটেন্ট ব্যবহার করে।

নিয়ন্ত্রণ ব্যবস্থা: ইলেকট্রনিক্স যা কন্ট্রোলার, সেন্সর এবং প্রোগ্রামিংয়ের জন্য ইউজার ইন্টারফেস সহ চলাচল পরিচালনা করে।

লেয়ারিং: টেবিলের মসৃণ ঘূর্ণনকে অনুমতি দিন এবং ঘর্ষণকে হ্রাস করুন।

মাউন্ট বৈশিষ্ট্য: ফিক্সচার বা সরঞ্জাম সংযুক্ত করার জন্য স্লট বা গর্ত, যাতে ওয়ার্কপিসটি সুরক্ষিতভাবে ধরে রাখা যায়।

পাওয়ার সাপ্লাই: ড্রাইভ প্রক্রিয়া এবং নিয়ন্ত্রণের জন্য প্রয়োজনীয় শক্তি সরবরাহ করে।

মূল বৈশিষ্ট্য

উচ্চ নির্ভুলতা:

পুনরাবৃত্তি অবস্থান সঠিকতা 5 আর্ক সেকেন্ডের কম অর্জন করে, চাহিদাপূর্ণ অ্যাপ্লিকেশনগুলিতে নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।

উচ্চ শক্ততা:

সুনির্দিষ্ট ক্রস রোলার বিয়ারিং দ্বারা সমর্থিত, প্ল্যাটফর্মটি উল্লেখযোগ্য রেডিয়াল, অক্ষীয় এবং ওভারল্যাপিং শক্তি সহ্য করতে পারে, যা ঐতিহ্যগত বিয়ারিংগুলির দশগুণেরও বেশি অনমনীয়তা প্রদান করে।

নমনীয় মোটর সামঞ্জস্য:

বিভিন্ন ব্র্যান্ড এবং ধরণের মোটর, সার্ভো এবং স্টেপার মোটর সহ কাস্টমাইজযোগ্য ফ্ল্যাঞ্জ এবং ইনপুট শ্যাফ্টের মাধ্যমে সহজেই কনফিগারযোগ্য।



উচ্চ নির্ভুলতা প্ল্যানেটার গিয়ারবক্স সহ হোল রোটারি টেবিল অ্যাকুয়েটর ঘোরানো প্ল্যাটফর্ম টেবিল 0 মডেল মডেল মডেল অনুপাত
ফাঁকা ঘূর্ণমান টেবিল প্ল্যানেটারি রিডাক্টর

HRG200A

HRG200 HA090

3, ৫, ৭, ১০

পারফরম্যান্স প্যারামিটার

HRG200A
আউটপুট প্ল্যাটফর্ম সমর্থন ক্রস রোলার লেয়ার অনুমোদিত আউটপুট গতি ২০০ ঘূর্ণন ঘূর্ণন ইনার্টি ২৭৬১৯x১০-৬ কেজি. মি২
শিফট মোশন ৩৬০° ((কোনও কোণে ঘূর্ণন) পুনরাবৃত্তিযোগ্য অবস্থান সঠিকতা ±15 আর্ক সেকেন্ড অবস্থান সঠিকতা ≤30 আর্ক সেকেন্ড
মেশিং মোটর ((আকার) ৭৫০-১ কিলোওয়াট সার্ভোমোটর
Φ14-Φ50-Φ70-M4
অনুমোদিত অক্ষীয় লোড ৪০০০ এন তৈলাক্তকরণ সিন্থেটিক গ্রীস
হ্রাস অনুপাত 30 50 70 100 অনুমোদিত রেডিয়াল লোড ২৫০০ এন অপারেটিং তাপমাত্রা -১০°সি~৯০°সি
নামমাত্র আউটপুট টর্ক ১১২ এন এম আউটপুট প্ল্যাটফর্মের সমান্তরালতা 0.02 মিমি সেবা জীবন ২০০০০ ঘন্টা
সর্বাধিক ত্বরণ টর্ক 201.6NM আউটপুট প্ল্যাটফর্মের পৃষ্ঠের রানআউট 0.01 মিমি উৎপাদন স্তর আইপি ৬৫
জরুরী স্টপ টর্চ ৩৩৬ এন এম আউটপুট প্ল্যাটফর্মের রানআউট 0.01 মিমি গোলমালের মাত্রা ≤ 65 ডিবি

বিস্তারিত ছবি

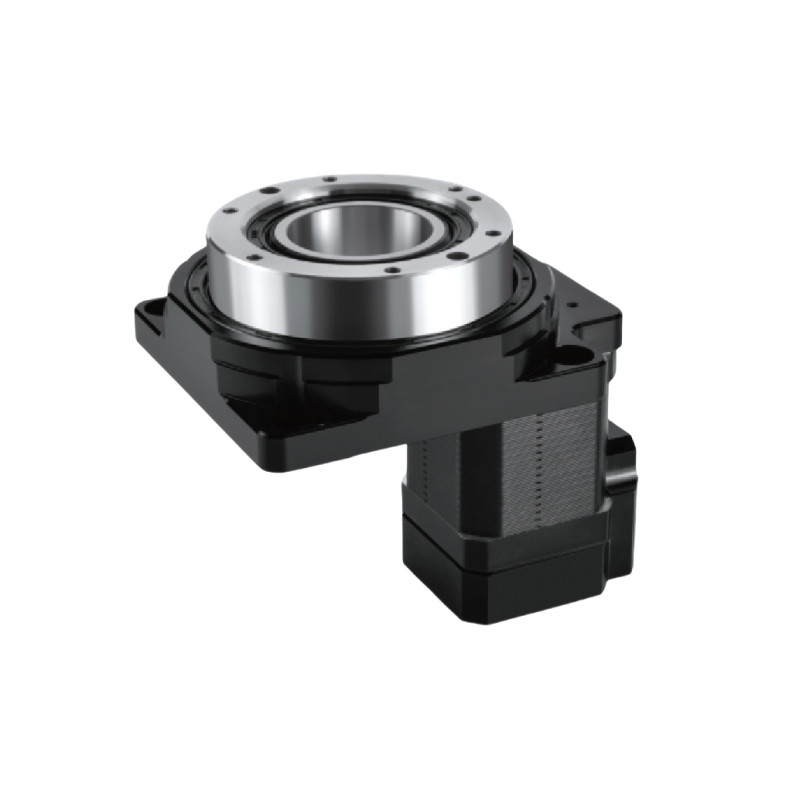

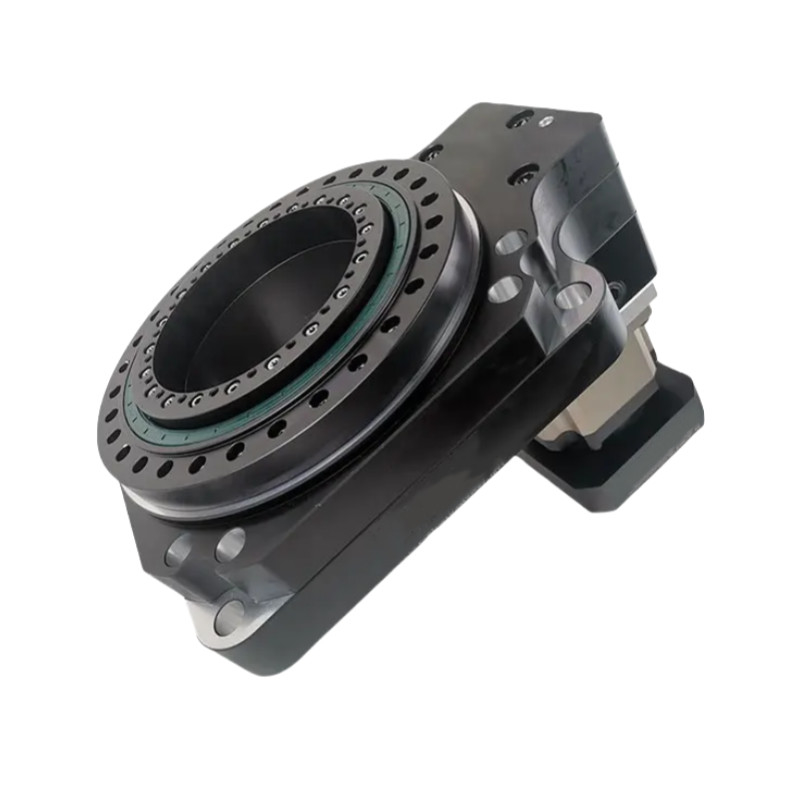

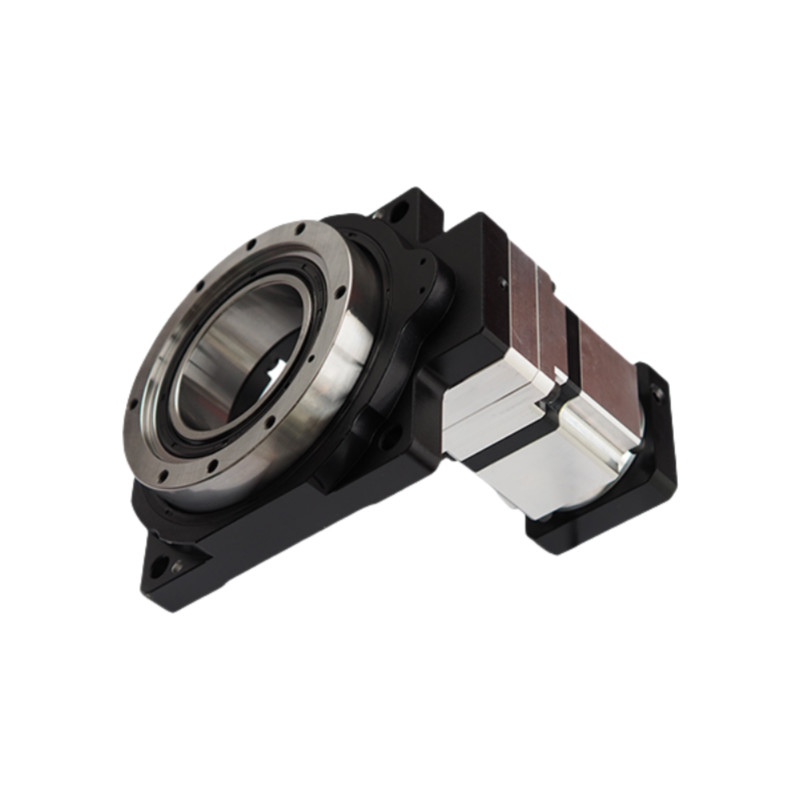

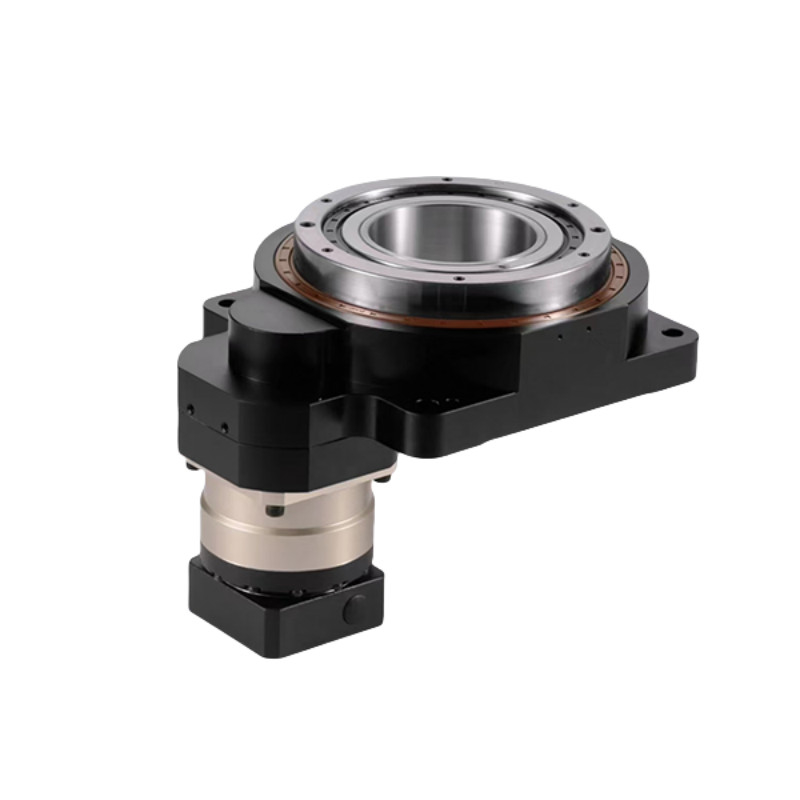

উচ্চ নির্ভুলতা প্ল্যানেটার গিয়ারবক্স সহ হোল রোটারি টেবিল অ্যাকুয়েটর ঘোরানো প্ল্যাটফর্ম টেবিল 1 উচ্চ নির্ভুলতা প্ল্যানেটার গিয়ারবক্স সহ হোল রোটারি টেবিল অ্যাকুয়েটর ঘোরানো প্ল্যাটফর্ম টেবিল 2 উচ্চ নির্ভুলতা প্ল্যানেটার গিয়ারবক্স সহ হোল রোটারি টেবিল অ্যাকুয়েটর ঘোরানো প্ল্যাটফর্ম টেবিল 3 উচ্চ নির্ভুলতা প্ল্যানেটার গিয়ারবক্স সহ হোল রোটারি টেবিল অ্যাকুয়েটর ঘোরানো প্ল্যাটফর্ম টেবিল 4

অঙ্কন

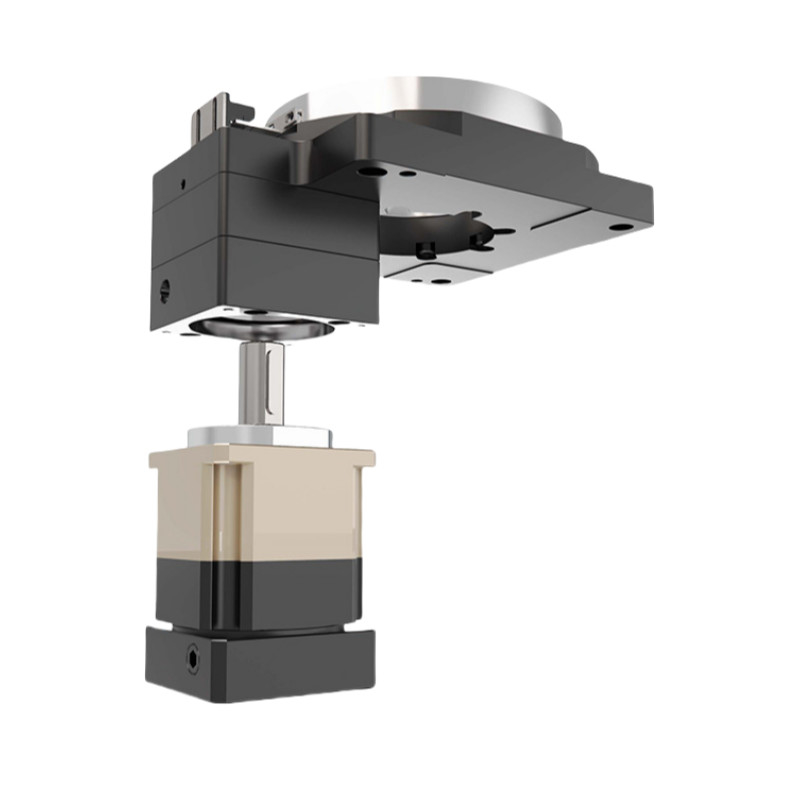

উচ্চ নির্ভুলতা প্ল্যানেটার গিয়ারবক্স সহ হোল রোটারি টেবিল অ্যাকুয়েটর ঘোরানো প্ল্যাটফর্ম টেবিল 5
হোল রোটারি প্ল্যাটফর্মের অ্যাপ্লিকেশন

রোবোটিক্স

এটি রবোটিক বাহু এবং ম্যানিপুলেটরগুলিতে ব্যবহার করা হয় যাতে সমাবেশের কাজ এবং উপাদান হ্যান্ডলিংয়ের ক্ষেত্রে সঠিক অবস্থান এবং চলাচল করা যায়।

অটোমেশন সিস্টেম

স্বয়ংক্রিয় উত্পাদন লাইনগুলিতে একীভূত করা হয় যেমন বাছাই, প্যাকেজিং এবং প্যালেটিজিংয়ের মতো কাজগুলির জন্য, যেখানে সঠিক ঘূর্ণন আন্দোলন অপরিহার্য।

সিএনসি মেশিনিং

ফ্রিজিং, ড্রিলিং এবং টার্নিং অপারেশন চলাকালীন ওয়ার্কপিসের সুনির্দিষ্ট ঘূর্ণনের জন্য সিএনসি মেশিনে ব্যবহৃত হয়।

চিকিৎসা সরঞ্জাম

সঠিক অবস্থান এবং চলাচলের জন্য ইমেজিং সিস্টেম, সার্জিক্যাল রোবট এবং ল্যাবরেটরি অটোমেশনের মতো মেডিকেল ডিভাইসে ব্যবহৃত হয়।

এয়ারস্পেস এবং প্রতিরক্ষা

ফ্লাইট সিমুলেটর, রাডার সিস্টেম এবং ইউএভিতে সঠিক ওরিয়েন্টেশন এবং স্থিতিশীলতার জন্য ব্যবহৃত হয়।

টেলিযোগাযোগ

অ্যান্টেনা পজিশনিং সিস্টেমে ব্যবহার করা হয় সর্বোত্তম সংকেত সংক্রমণের জন্য সঠিক সারিবদ্ধতা নিশ্চিত করার জন্য।
প্যাকিং এবং শিপিং

উচ্চ নির্ভুলতা প্ল্যানেটার গিয়ারবক্স সহ হোল রোটারি টেবিল অ্যাকুয়েটর ঘোরানো প্ল্যাটফর্ম টেবিল 6
