কম গোলমাল উচ্চ টর্ক যথার্থতা ঘূর্ণন টেবিল গিয়ার ড্রাইভিং সঠিক অবস্থান খালি ঘূর্ণন প্ল্যাটফর্ম

কম গোলমাল উচ্চ টর্ক যথার্থতা ঘূর্ণন টেবিল গিয়ার ড্রাইভিং সঠিক অবস্থান খালি ঘূর্ণন প্ল্যাটফর্ম

কম গোলমাল খালি ঘূর্ণমান টেবিল

সঠিক পজিশনিং হোল রোটারি টেবিল

উচ্চ টর্চ হোল ঘূর্ণন টেবিল

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

এইচআরজি সিরিজ

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
পণ্য:
HRG 170 হোলো রোটারি টেবিল
আউটপুট প্ল্যাটফর্ম সমর্থন:
ক্রসড রোলার বিয়ারিং
শিফট মোশন:
360° (যেকোন কোণে ঘূর্ণন)
ম্যাচিং মোটর (আকার):
Φ19-Φ70-Φ90-M6
হ্রাসকৃত অনুপাত:
10, 18
রেট আউটপুট টর্ক:
৫৫ এনএম
সর্বোচ্চ ত্বরণ ঘূর্ণন সঁচারক বল:
99NM
জরুরী স্টপ টর্ক:
১৬৫ এন এম
অপারেটিং তাপমাত্রা:
-10℃~90℃
উৎপাদনের স্তর:
আইপি ৬৫
গোলমালের মাত্রা:
≤65dB
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
আলোচনার জন্য
মূল্য
To Be Negotiated
প্যাকেজিং বিবরণ
কার্টন বাক্স
ডেলিভারি সময়
3-4 সপ্তাহ
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 20000 সেট
পণ্যের বর্ণনা
HRG 170 সিরিজখালি ঘূর্ণমান টেবিল

ফাঁকা ঘূর্ণন প্ল্যাটফর্ম একটি যান্ত্রিক ডিভাইস যা তার কেন্দ্রের মধ্য দিয়ে তারের, পাইপ বা অন্যান্য উপাদানগুলির উত্তরণকে অনুমতি দেওয়ার সময় সুনির্দিষ্ট ঘূর্ণন গতি সরবরাহ করার জন্য ডিজাইন করা হয়েছে।এই অনন্য নকশা বেশ কিছু সুবিধা প্রদান করেবিভিন্ন অ্যাপ্লিকেশনে উন্নত বহুমুখিতা এবং সুবিধা সহ।

মূল বৈশিষ্ট্য

ফাঁকা নকশা:

কেন্দ্রীয় খোলার ফলে তারের, পায়ের পাতার মোজাবিশেষ, বা অন্যান্য উপাদানগুলির রুটিং করা যায়, বিশৃঙ্খলা হ্রাস করে এবং সংকীর্ণ স্থানে সেটআপ সহজ করে তোলে।

যথার্থ গতি:

উচ্চ নির্ভুলতার জন্য ডিজাইন করা, প্ল্যাটফর্মটি 5 আর্ক সেকেন্ডেরও কম পুনরাবৃত্তি পজিশনিং সহনশীলতা অর্জন করতে পারে, এটি এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যা সঠিক আন্দোলনের প্রয়োজন।

দৃঢ় নির্মাণ:

প্রায়শই উচ্চমানের ক্রস রোলার বিয়ারিং দ্বারা সমর্থিত, প্ল্যাটফর্মটি উল্লেখযোগ্য বোঝা এবং শক্তি পরিচালনা করতে পারে, ব্যতিক্রমী অনমনীয়তা এবং স্থিতিশীলতা সরবরাহ করে।

নমনীয় সামঞ্জস্য:

সার্ভো এবং স্টেপার মোটর সহ বিভিন্ন ধরণের মোটরকে সামঞ্জস্য করার জন্য ডিজাইন করা হয়েছে, কাস্টমাইজযোগ্য ফ্ল্যাঞ্জ এবং ইনপুট শ্যাফ্টের মাধ্যমে।

অ্যাপ্লিকেশন:

সাধারণত রোবোটিক্স, অটোমেশন, সিএনসি মেশিনিং, চিকিৎসা সরঞ্জাম এবং অন্যান্য অনেক ক্ষেত্রে নির্ভরযোগ্য এবং সুনির্দিষ্ট ঘূর্ণন গতি প্রয়োজন।



কম গোলমাল উচ্চ টর্ক যথার্থতা ঘূর্ণন টেবিল গিয়ার ড্রাইভিং সঠিক অবস্থান খালি ঘূর্ণন প্ল্যাটফর্ম 0 মডেল স্পেসিফিকেশন খালি ব্যাসার্ধ অনুপাত
(মিমি) (মিমি)

HRG170-10K

HRG170-18K

170 72

10

18

পারফরম্যান্স প্যারামিটার

HRG170-10/18K
আউটপুট প্ল্যাটফর্ম সমর্থন ক্রস রোলার লেয়ার অনুমোদিত আউটপুট গতি ২০০ ঘূর্ণন ঘূর্ণন ইনার্টি ২৭৬১৯x১০-৬ কেজি. মি২
শিফট মোশন ৩৬০° ((কোনও কোণে ঘূর্ণন) পুনরাবৃত্তিযোগ্য অবস্থান সঠিকতা ±15 আর্ক সেকেন্ড অবস্থান সঠিকতা ≤30 আর্ক সেকেন্ড
মেশিং মোটর ((আকার) Φ19-Φ70-Φ90-M6 অনুমোদিত অক্ষীয় লোড ৩০০০ এন তৈলাক্তকরণ সিন্থেটিক গ্রীস
হ্রাস অনুপাত 10 18 অনুমোদিত রেডিয়াল লোড ২০০০ এন অপারেটিং তাপমাত্রা ০-১০°সি~৯০°সি
নামমাত্র আউটপুট টর্ক ৫৫ এন এম ৪৫ এন এম আউটপুট প্ল্যাটফর্মের সমান্তরালতা 0.02 মিমি সেবা জীবন ২০০০০ ঘন্টা
সর্বাধিক ত্বরণ টর্ক ৯৯ এন এম ৮১ এন এম আউটপুট প্ল্যাটফর্মের পৃষ্ঠের রানআউট 0.01 মিমি উৎপাদন স্তর আইপি ৬৫
জরুরী স্টপ টর্চ ১৬৫ এন এম ১৩৫ এন এম আউটপুট প্ল্যাটফর্মের রানআউট 0.01 মিমি গোলমালের মাত্রা ≤ 65 ডিবি

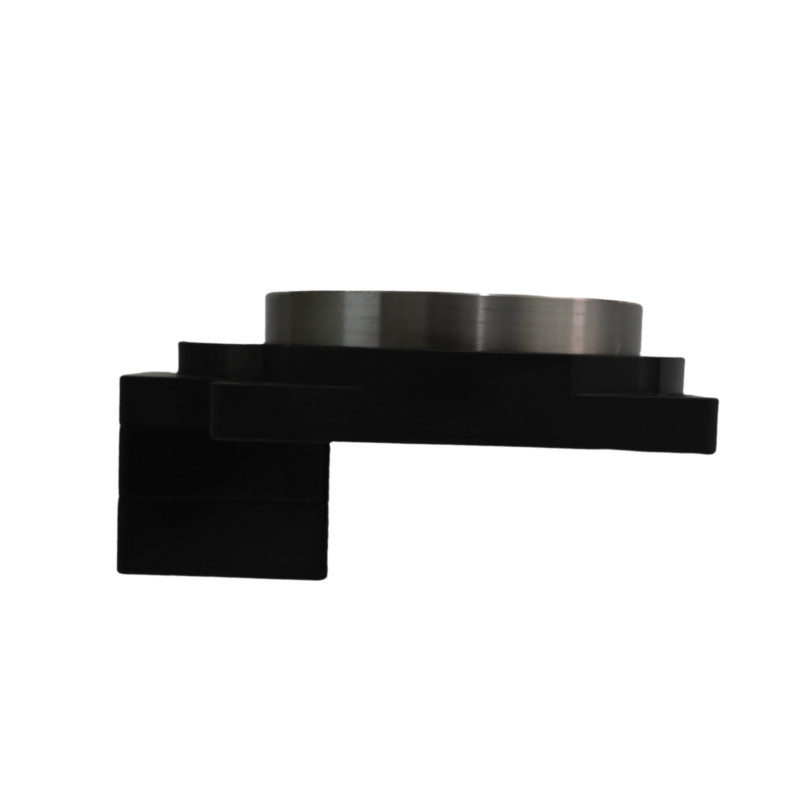

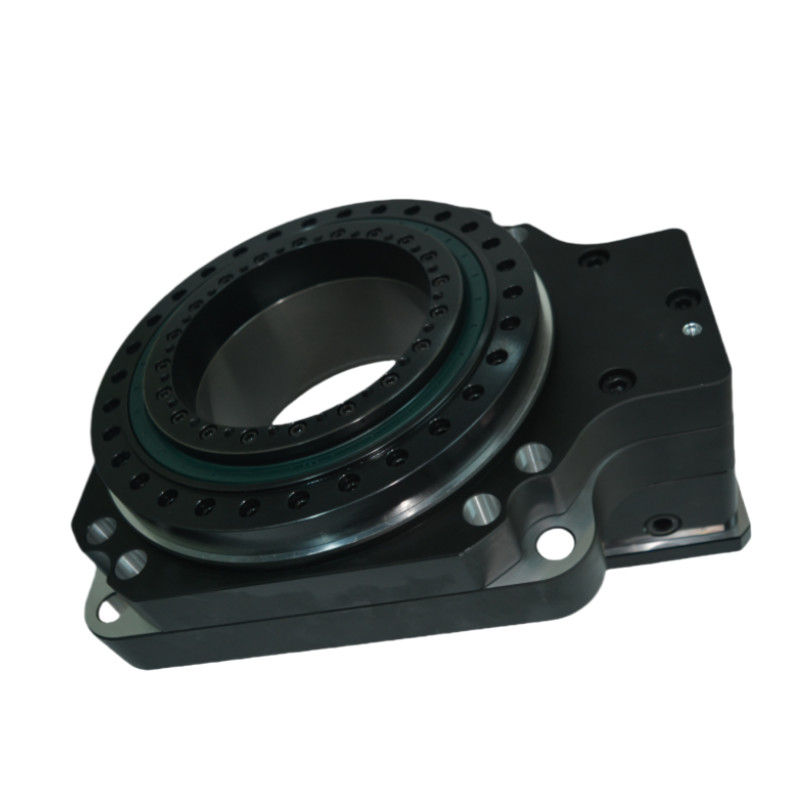

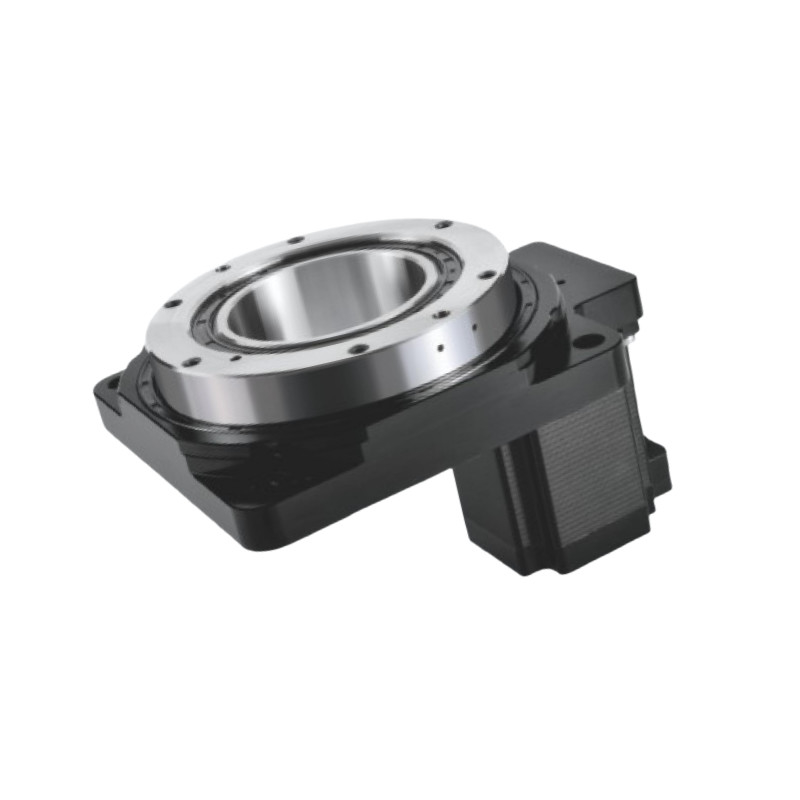

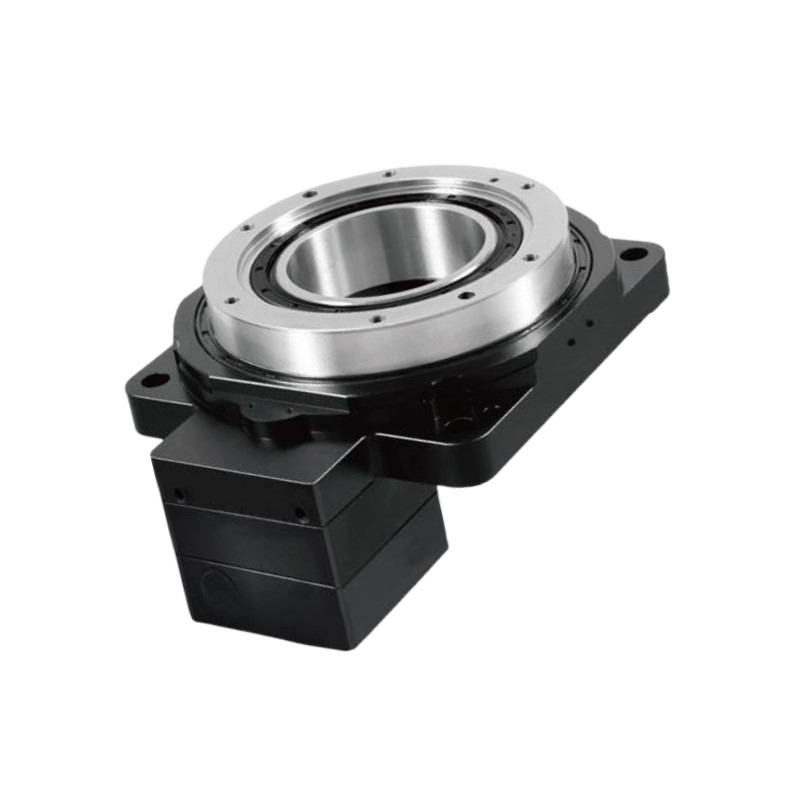

বিস্তারিত ছবি

কম গোলমাল উচ্চ টর্ক যথার্থতা ঘূর্ণন টেবিল গিয়ার ড্রাইভিং সঠিক অবস্থান খালি ঘূর্ণন প্ল্যাটফর্ম 1 কম গোলমাল উচ্চ টর্ক যথার্থতা ঘূর্ণন টেবিল গিয়ার ড্রাইভিং সঠিক অবস্থান খালি ঘূর্ণন প্ল্যাটফর্ম 2 কম গোলমাল উচ্চ টর্ক যথার্থতা ঘূর্ণন টেবিল গিয়ার ড্রাইভিং সঠিক অবস্থান খালি ঘূর্ণন প্ল্যাটফর্ম 3 কম গোলমাল উচ্চ টর্ক যথার্থতা ঘূর্ণন টেবিল গিয়ার ড্রাইভিং সঠিক অবস্থান খালি ঘূর্ণন প্ল্যাটফর্ম 4

অঙ্কন

 কম গোলমাল উচ্চ টর্ক যথার্থতা ঘূর্ণন টেবিল গিয়ার ড্রাইভিং সঠিক অবস্থান খালি ঘূর্ণন প্ল্যাটফর্ম 5

খালি ঘূর্ণমান টেবিলের জন্য ইনস্টলেশন নির্দেশাবলী

কম গোলমাল উচ্চ টর্ক যথার্থতা ঘূর্ণন টেবিল গিয়ার ড্রাইভিং সঠিক অবস্থান খালি ঘূর্ণন প্ল্যাটফর্ম 6

হোল রোটারি প্ল্যাটফর্মের অ্যাপ্লিকেশন

রোবোটিক্স:

এটি রবোটিক বাহু এবং ম্যানিপুলেটরগুলিতে ব্যবহার করা হয় যাতে সমাবেশের কাজ এবং উপাদান হ্যান্ডলিংয়ের ক্ষেত্রে সঠিক অবস্থান এবং চলাচল করা যায়।

অটোমেশন সিস্টেম:

স্বয়ংক্রিয় উত্পাদন লাইনগুলিতে একীভূত করা হয় যেমন বাছাই, প্যাকেজিং এবং প্যালেটিজিংয়ের মতো কাজগুলির জন্য, যেখানে সঠিক ঘূর্ণন আন্দোলন অপরিহার্য।

সিএনসি মেশিনিং:

ফ্রিজিং, ড্রিলিং এবং টার্নিং অপারেশন চলাকালীন ওয়ার্কপিসের সুনির্দিষ্ট ঘূর্ণনের জন্য সিএনসি মেশিনে ব্যবহৃত হয়।

চিকিৎসা সরঞ্জাম:

সঠিক অবস্থান এবং চলাচলের জন্য ইমেজিং সিস্টেম, সার্জিক্যাল রোবট এবং ল্যাবরেটরি অটোমেশনের মতো মেডিকেল ডিভাইসে ব্যবহৃত হয়।

এয়ারস্পেস এবং প্রতিরক্ষা:

ফ্লাইট সিমুলেটর, রাডার সিস্টেম এবং ইউএভিতে সঠিক ওরিয়েন্টেশন এবং স্থিতিশীলতার জন্য ব্যবহৃত হয়।

টেলিযোগাযোগ:

অ্যান্টেনা পজিশনিং সিস্টেমে ব্যবহার করা হয় সর্বোত্তম সংকেত সংক্রমণের জন্য সঠিক সারিবদ্ধতা নিশ্চিত করার জন্য।

পরীক্ষা ও পরিমাপ:

বিভিন্ন অবস্থার অধীনে পারফরম্যান্স মূল্যায়ন করার জন্য রোটারি নমুনা বা উপাদানগুলির জন্য পরীক্ষার সরঞ্জামগুলিতে সংহত।

বিনোদন ও মিডিয়া:

চলচ্চিত্র উৎপাদন এবং লাইভ ইভেন্টগুলিতে মসৃণ এবং নিয়ন্ত্রিত আন্দোলনের জন্য ক্যামেরা রিগ এবং আলো সিস্টেমে ব্যবহৃত হয়।

শিল্প সরঞ্জাম:

কনভেয়র এবং বাছাই সিস্টেমে প্রয়োগ করা হয় যেখানে কার্যকর উপকরণ হ্যান্ডলিংয়ের জন্য ঘূর্ণন গতি প্রয়োজন।

গবেষণা ও উন্নয়ন:

পরীক্ষাগার এবং গবেষণাগারগুলোতে ব্যবহার করা হয়, যাতে সঠিক কোণীয় সমন্বয় প্রয়োজন হয়।
