কম গোলমাল উচ্চ টর্ক যথার্থতা ফাঁকা ঘূর্ণমান টেবিল 35mm ফাঁকা ব্যাসাকার ফাঁকা ঘূর্ণমান গিয়ারবক্স actuator

কম গোলমাল উচ্চ টর্ক যথার্থতা ফাঁকা ঘূর্ণমান টেবিল 35mm ফাঁকা ব্যাসাকার ফাঁকা ঘূর্ণমান গিয়ারবক্স actuator

35 মিমি হোল রোটারি টেবিল

উচ্চ টর্চ হোল ঘূর্ণন টেবিল

যথার্থতা ফাঁকা ঘূর্ণমান টেবিল

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

এইচআরজি সিরিজ

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
পণ্য:
HRG 110 ফাঁপা রোটারি টেবিল
আউটপুট প্ল্যাটফর্ম সমর্থন:
ক্রসড রোলার বিয়ারিং
শিফট মোশন:
360° (যেকোন কোণে ঘূর্ণন)
ম্যাচিং মোটর (আকার):
Φ14-Φ50-Φ70-M4
হ্রাসকৃত অনুপাত:
5, 10
রেট আউটপুট টর্ক:
35nm
সর্বোচ্চ ত্বরণ ঘূর্ণন সঁচারক বল:
70NM
জরুরী স্টপ টর্ক:
105Nm
অপারেটিং তাপমাত্রা:
-10℃~90℃
উৎপাদনের স্তর:
আইপি ৬৫
গোলমালের মাত্রা:
≤65dB
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
আলোচনার জন্য
মূল্য
To Be Negotiated
প্যাকেজিং বিবরণ
কার্টন বাক্স
ডেলিভারি সময়
3-4 সপ্তাহ
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 20000 সেট
পণ্যের বর্ণনা
এইচআরজি ১১০ সিরিজখালি ঘূর্ণমান টেবিল

ফাঁকা ঘূর্ণন প্ল্যাটফর্ম একটি উন্নত যান্ত্রিক ডিভাইস যা সুনির্দিষ্ট ঘূর্ণন গতি অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে। এটিতে একটি অনন্য ফাঁকা নকশা রয়েছে যা কেবল এবং পাইপগুলির সহজ রুটিংয়ের অনুমতি দেয়,বিভিন্ন সেটআপগুলিতে এর বহুমুখিতা বাড়ানো.

মূল বৈশিষ্ট্য

উচ্চ নির্ভুলতা:

পুনরাবৃত্তি অবস্থান সঠিকতা 5 আর্ক সেকেন্ডের কম অর্জন করে, চাহিদাপূর্ণ অ্যাপ্লিকেশনগুলিতে নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।

উচ্চ শক্ততা:

সুনির্দিষ্ট ক্রস রোলার বিয়ারিং দ্বারা সমর্থিত, প্ল্যাটফর্মটি উল্লেখযোগ্য রেডিয়াল, অক্ষীয় এবং ওভারল্যাপিং শক্তি সহ্য করতে পারে, যা ঐতিহ্যগত বিয়ারিংগুলির দশগুণেরও বেশি অনমনীয়তা প্রদান করে।

নমনীয় মোটর সামঞ্জস্য:

বিভিন্ন ব্র্যান্ড এবং ধরণের মোটর, সার্ভো এবং স্টেপার মোটর সহ কাস্টমাইজযোগ্য ফ্ল্যাঞ্জ এবং ইনপুট শ্যাফ্টের মাধ্যমে সহজেই কনফিগারযোগ্য।

কার্যকর টর্ক আউটপুট:

আউটপুট টর্ক বাড়ানোর জন্য একটি এক-পর্যায়ের হেলিক্যাল গিয়ার হ্রাস প্রক্রিয়া ব্যবহার করে, যন্ত্রগুলি নির্ভুলতার জন্য 5 স্তরের নীচে রেট করা হয়।

সুবিধাজনক লোডিং:

প্ল্যাটফর্মের পৃষ্ঠটি ওয়ার্কপিসের সরাসরি লকিংয়ের অনুমতি দেয়, লোডিং প্রক্রিয়াটি সহজতর করে এবং অপারেশনাল দক্ষতা বাড়ায়।

মসৃণ অপারেশন:

স্থিতিশীল এবং মসৃণ ঘূর্ণন জন্য ডিজাইন করা, দ্রুত অবস্থান এবং অপারেশন সময় সর্বনিম্ন কম্পন নিশ্চিত।

দৃঢ় নির্মাণ:

উচ্চ কর্মক্ষমতা বজায় রেখে বিভিন্ন অপারেটিং স্ট্রেস সহ্য করতে নির্মিত, এটি শিল্প এবং অটোমেশন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।

উচ্চ নির্ভুলতা, নমনীয়তা এবং দৃust়তা প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য খালি ঘূর্ণন প্ল্যাটফর্মটি আদর্শ, এটি রোবোটিক্স, উত্পাদন এবং অটোমেশন শিল্পে একটি মূল্যবান সম্পদ তৈরি করে।



কম গোলমাল উচ্চ টর্ক যথার্থতা ফাঁকা ঘূর্ণমান টেবিল 35mm ফাঁকা ব্যাসাকার ফাঁকা ঘূর্ণমান গিয়ারবক্স actuator 0 মডেল স্পেসিফিকেশন খালি ব্যাসার্ধ অনুপাত
(মিমি) (মিমি)
HRG110-05K
HRG110-10K
110 35

5

10

পারফরম্যান্স প্যারামিটার

HRG110-05/10K
আউটপুট প্ল্যাটফর্ম সমর্থন ক্রস রোলার লেয়ার অনুমোদিত আউটপুট গতি ২০০ ঘূর্ণন ঘূর্ণন ইনার্টি ১৪৮৩x১০-৬ কেজি. মি২
শিফট মোশন ৩৬০° ((কোনও কোণে ঘূর্ণন) পুনরাবৃত্তিযোগ্য অবস্থান সঠিকতা ±15 আর্ক সেকেন্ড অবস্থান সঠিকতা ≤30 আর্ক সেকেন্ড
মেশিং মোটর ((আকার) Φ14-Φ50-Φ70-M4 অনুমোদিত অক্ষীয় লোড ২০০০ এন তৈলাক্তকরণ সিন্থেটিক গ্রীস
হ্রাস অনুপাত 5, ১০ অনুমোদিত রেডিয়াল লোড ১২০০ এন অপারেটিং তাপমাত্রা -১০°সি~৯০°সি
নামমাত্র আউটপুট টর্ক ৩৫ এন এম আউটপুট প্ল্যাটফর্মের সমান্তরালতা 0.02 মিমি সেবা জীবন ২০০০০ ঘন্টা
সর্বাধিক ত্বরণ টর্ক ৭০ এন এম আউটপুট প্ল্যাটফর্মের পৃষ্ঠের রানআউট 0.01 মিমি উৎপাদন স্তর আইপি ৬৫
জরুরী স্টপ টর্চ ১০৫ এন এম আউটপুট প্ল্যাটফর্মের রানআউট 0.01 মিমি গোলমালের মাত্রা ≤ 65 ডিবি

বিস্তারিত ছবি

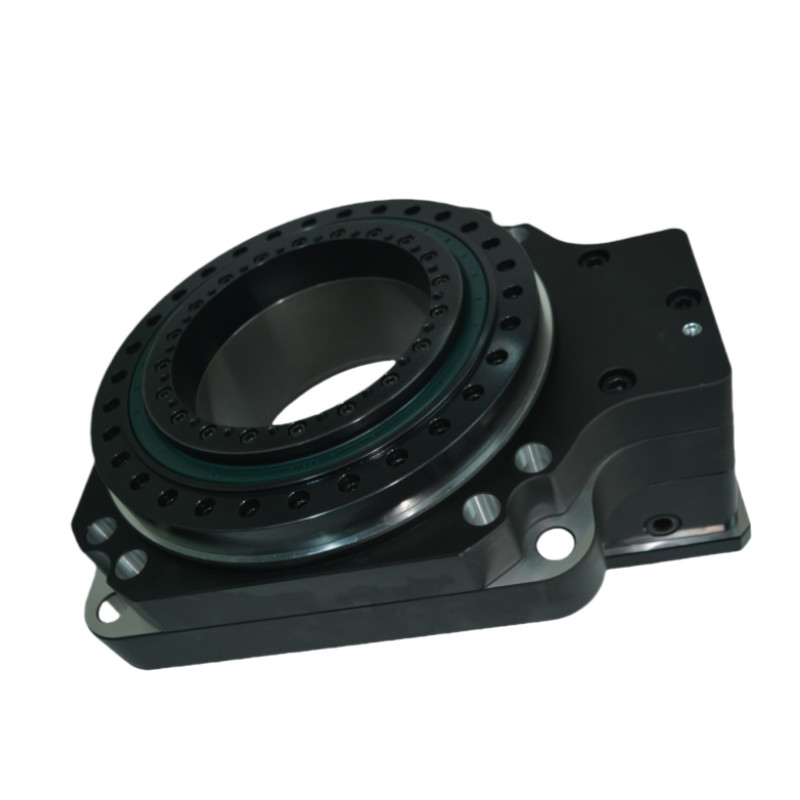

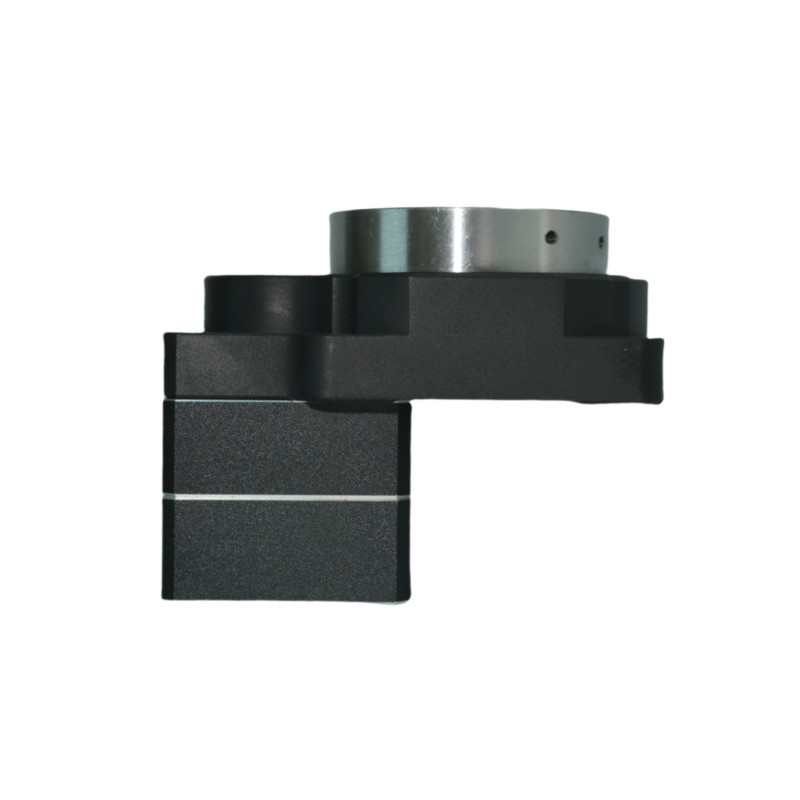

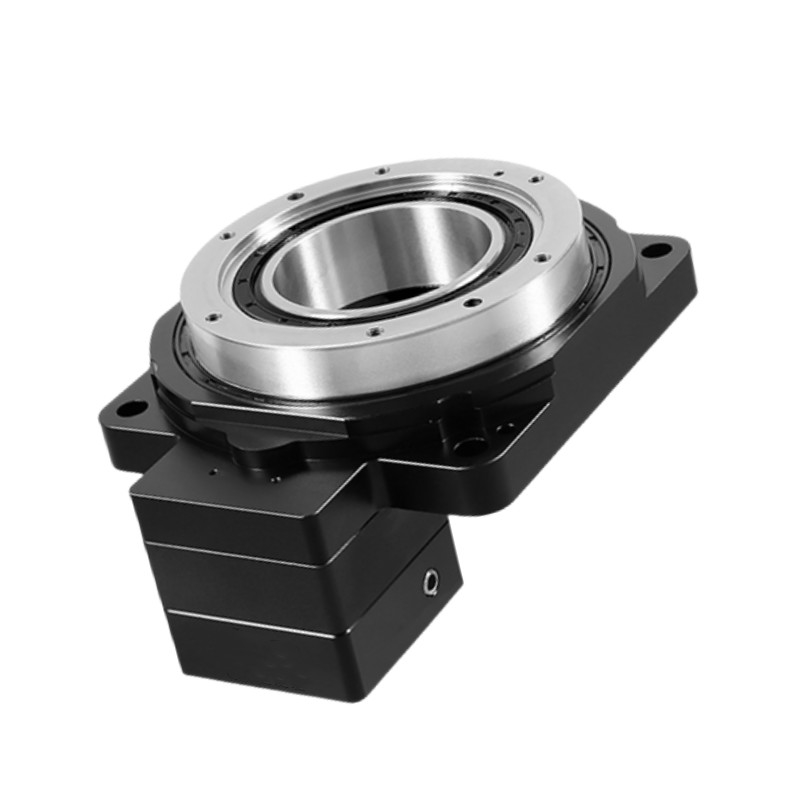

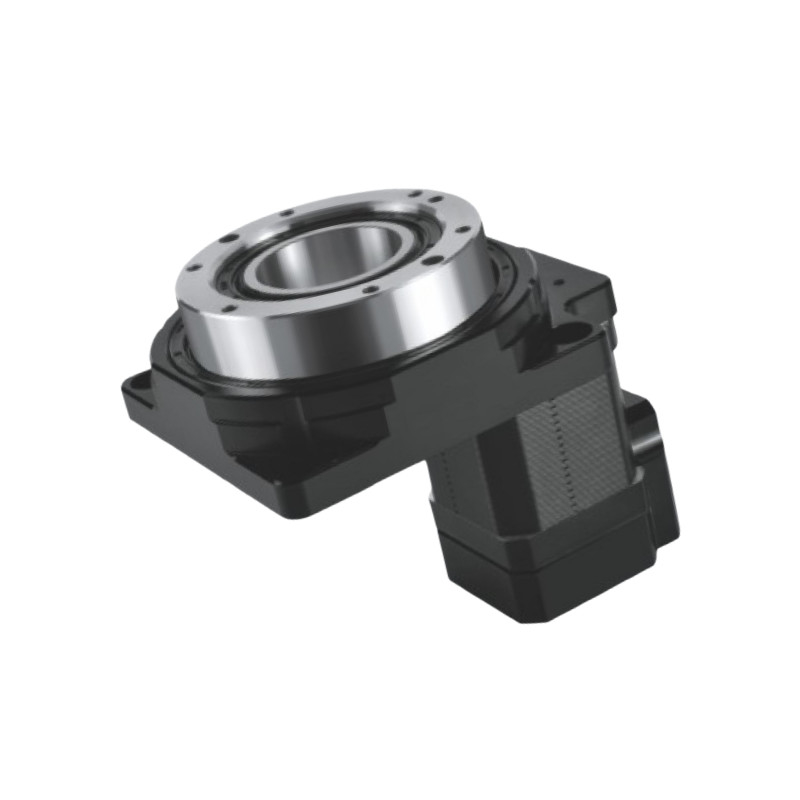

কম গোলমাল উচ্চ টর্ক যথার্থতা ফাঁকা ঘূর্ণমান টেবিল 35mm ফাঁকা ব্যাসাকার ফাঁকা ঘূর্ণমান গিয়ারবক্স actuator 1 কম গোলমাল উচ্চ টর্ক যথার্থতা ফাঁকা ঘূর্ণমান টেবিল 35mm ফাঁকা ব্যাসাকার ফাঁকা ঘূর্ণমান গিয়ারবক্স actuator 2 কম গোলমাল উচ্চ টর্ক যথার্থতা ফাঁকা ঘূর্ণমান টেবিল 35mm ফাঁকা ব্যাসাকার ফাঁকা ঘূর্ণমান গিয়ারবক্স actuator 3 কম গোলমাল উচ্চ টর্ক যথার্থতা ফাঁকা ঘূর্ণমান টেবিল 35mm ফাঁকা ব্যাসাকার ফাঁকা ঘূর্ণমান গিয়ারবক্স actuator 4

অঙ্কন

 কম গোলমাল উচ্চ টর্ক যথার্থতা ফাঁকা ঘূর্ণমান টেবিল 35mm ফাঁকা ব্যাসাকার ফাঁকা ঘূর্ণমান গিয়ারবক্স actuator 5

খালি ঘূর্ণমান টেবিলের জন্য ইনস্টলেশন নির্দেশাবলী

কম গোলমাল উচ্চ টর্ক যথার্থতা ফাঁকা ঘূর্ণমান টেবিল 35mm ফাঁকা ব্যাসাকার ফাঁকা ঘূর্ণমান গিয়ারবক্স actuator 6

প্যাকিং এবং শিপিং

কম গোলমাল উচ্চ টর্ক যথার্থতা ফাঁকা ঘূর্ণমান টেবিল 35mm ফাঁকা ব্যাসাকার ফাঁকা ঘূর্ণমান গিয়ারবক্স actuator 7
