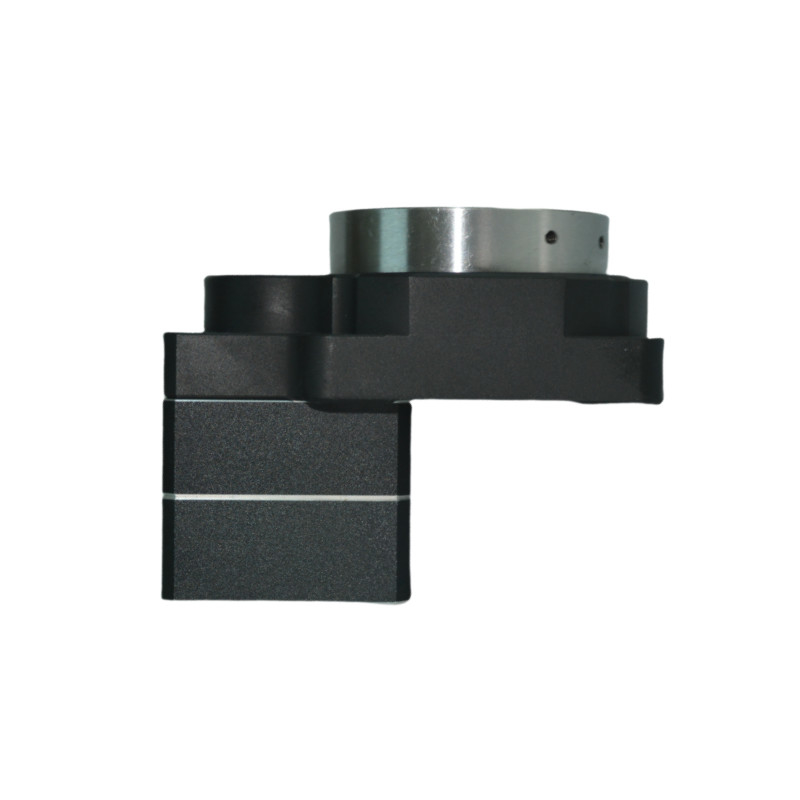

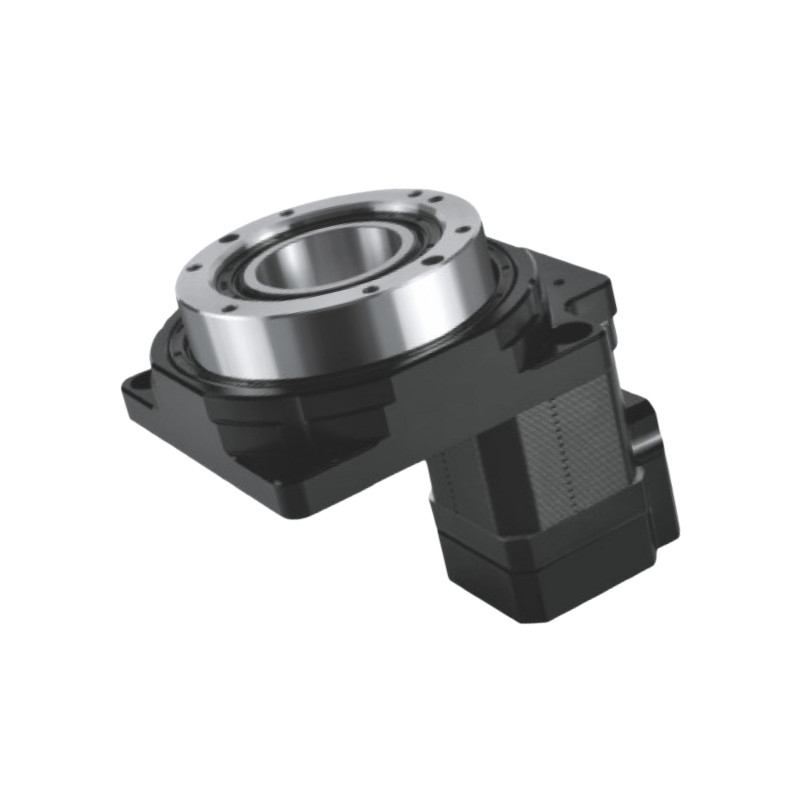

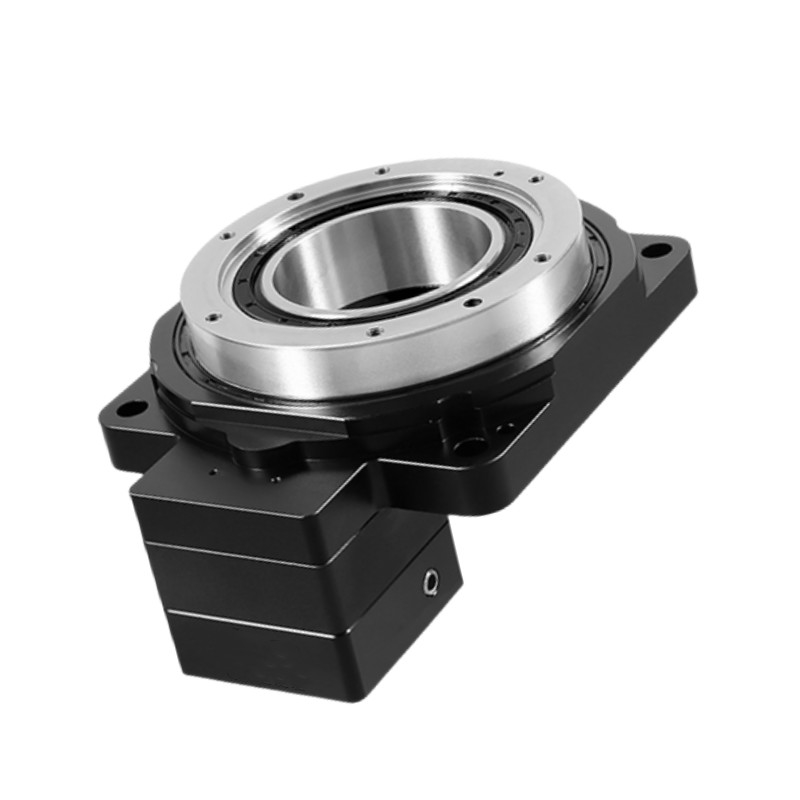

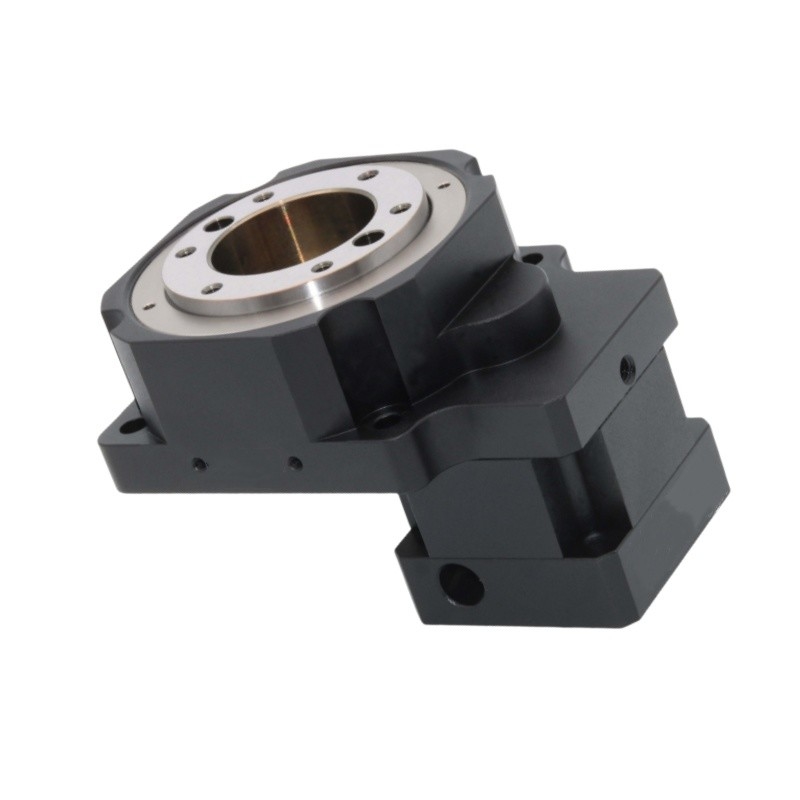

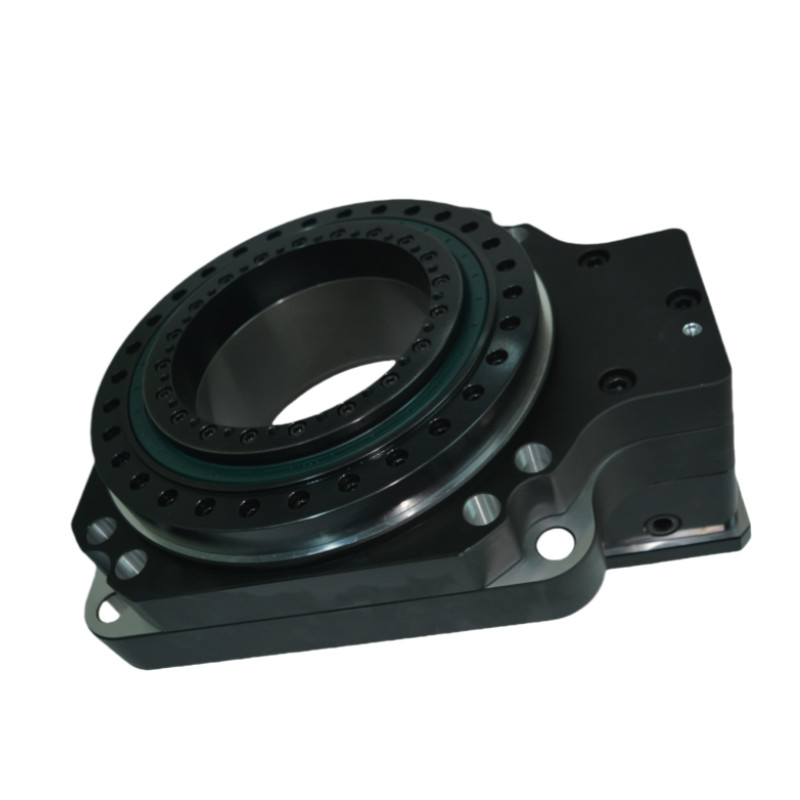

উচ্চ নির্ভুলতা খালি ঘূর্ণন টেবিল অনুপাত 10 ঘূর্ণন গিয়ারবক্স actuator খালি ঘূর্ণন প্ল্যাটফর্ম

উচ্চ নির্ভুলতা খালি ঘূর্ণন টেবিল অনুপাত 10 ঘূর্ণন গিয়ারবক্স actuator খালি ঘূর্ণন প্ল্যাটফর্ম

Name: উচ্চ নির্ভুলতা খালি ঘূর্ণন টেবিল অনুপাত 10 ঘূর্ণন গিয়ারবক্স actuator খালি ঘূর্ণন প্ল্যাটফর্ম
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: এইচআরজি সিরিজ
Availability: InStock

অনুপাত 10 হোল রোটারি টেবিল

উচ্চ নির্ভুলতা খালি ঘূর্ণমান টেবিল

অ্যাকচুয়েটর হোল রোটারি টেবিল

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

এইচআরজি সিরিজ

আমাদের সাথে যোগাযোগ

একটি উদ্ধৃতি অনুরোধ করুন

উচ্চ নির্ভুলতা খালি ঘূর্ণন টেবিল অনুপাত 10 ঘূর্ণন গিয়ারবক্স actuator খালি ঘূর্ণন প্ল্যাটফর্ম

পণ্যের বিবরণ

পণ্য:

HRG 85 হোলো রোটারি টেবিল

আউটপুট প্ল্যাটফর্ম সমর্থন:

ক্রসড রোলার বিয়ারিং

শিফট মোশন:

360° (যেকোন কোণে ঘূর্ণন)

ম্যাচিং মোটর (আকার):

Φ14-Φ50-Φ70-M4

হ্রাসকৃত অনুপাত:

5, 10

রেট আউটপুট টর্ক:

18Nm

সর্বোচ্চ ত্বরণ ঘূর্ণন সঁচারক বল:

32NM

জরুরী স্টপ টর্ক:

54NM

অপারেটিং তাপমাত্রা:

-10℃~90℃

উৎপাদনের স্তর:

আইপি ৬৫

গোলমালের মাত্রা:

≤65dB

পেমেন্ট ও শিপিংয়ের শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ

আলোচনার জন্য

মূল্য

To Be Negotiated

প্যাকেজিং বিবরণ

কার্টন বাক্স

ডেলিভারি সময়

3-4 সপ্তাহ

পরিশোধের শর্ত

টি/টি

যোগানের ক্ষমতা

প্রতি মাসে 20000 সেট

সম্পর্কিত পণ্য

উচ্চ নির্ভুলতা গ্রহীয় গিয়ারবক্সের জন্য হোল রোটারি অ্যাকুয়েটর ঘোরানো প্ল্যাটফর্ম টেবিল

সেরা দাম পান

ভারী লোডের জন্য প্ল্যানেটারি গিয়ারবক্স সহ উচ্চ নির্ভুলতা খালি ঘূর্ণমান প্ল্যাটফর্ম প্ল্যানেটারি হ্রাস ঘূর্ণমান টেবিল

সেরা দাম পান

ভারী লোড প্ল্যানেটারি রিডাকশন ঘূর্ণমান টেবিল ভারী দায়িত্ব জন্য হোল ঘূর্ণমান পর্যায়

সেরা দাম পান

ভারী লোডের জন্য উচ্চ নির্ভুলতা খালি ঘূর্ণন প্ল্যাটফর্ম প্ল্যানেটারি রিডাকশন ঘূর্ণন টেবিল

সেরা দাম পান

আমাদের সাথে যোগাযোগ

যোগাযোগ করুন

পণ্যের বর্ণনা

এইচআরজি ৮৫ সিরিজখালি ঘূর্ণমান টেবিল

ফাঁকা ঘূর্ণন প্ল্যাটফর্ম বিভিন্ন ঘূর্ণন গতি অ্যাপ্লিকেশনের জন্য ডিজাইন করা একটি বিপ্লবী পণ্য। এটি উচ্চ দক্ষতা, যথার্থতা,দৃঢ়তাএই পণ্যটি ঘূর্ণন গতির যন্ত্রপাতিগুলির একটি অগ্রগতি প্রতিনিধিত্ব করে, এই উপাদানগুলির মধ্যে একটি ভারসাম্য অর্জন করে ≤5 আর্ক সেকেন্ডের পুনরাবৃত্তি অবস্থান সঠিকতার সাথে।এটি সহজেই মোটর accommodates এবং স্থিতিশীল লোড ক্ষমতা প্রদান করে, এসি সার্ভো মোটর বা স্টেপার মোটরগুলির সাথে সামঞ্জস্যপূর্ণ যা স্বতঃস্ফূর্ত কোণ বিভাজনের জন্য।এটি শুধুমাত্র ঐতিহ্যগত বিভক্তকারীরা অর্জন করতে পারে না যে সংখ্যাগত নিয়ন্ত্রণ ক্ষমতা পূরণ করে না কিন্তু এছাড়াও ডিডি মোটর তুলনীয় অবস্থান সঠিকতা উপলব্ধ করা হয়এটি ব্যয় উল্লেখযোগ্যভাবে হ্রাস করে এবং অপ্রত্যাশিত সুবিধা প্রদান করে।

বৈশিষ্ট্য

উচ্চ পুনরাবৃত্তি অবস্থান সঠিকতা

খালি ঘূর্ণন প্ল্যাটফর্মটি আউটপুট টর্ক বাড়ানোর জন্য একটি একক পর্যায়ের হেলিক্যাল গিয়ার হ্রাস পদ্ধতি ব্যবহার করে। গিয়ার নির্ভুলতা গ্রেড 5 স্তরের নীচে,একটি নমনীয় ক্লিয়ারেন্স সমন্বয় যন্ত্রের সাথে মিলিত যা দুটি গিয়ার মধ্যে কেন্দ্রীয় দূরত্ব পরিবর্তন করে প্রতিক্রিয়া নিয়ন্ত্রণ করেএই নকশাটি ন্যূনতম প্রতিক্রিয়া সৃষ্টি করে, 5 আর্ক সেকেন্ডেরও কম পুনরাবৃত্তি পজিশনিং নির্ভুলতা অর্জন করে।

উচ্চ শক্ততা

ঘোরানো প্ল্যাটফর্মটি সুনির্দিষ্ট ক্রসড রোলার লেয়ারগুলির একটি সেট দ্বারা সমর্থিত। রোলারগুলি 90 ডিগ্রি স্টেগারড প্যাটার্নের মধ্যে সাজানো হয়,এবং তাদের ব্যাসার্ধ হ'ল ভারবহনগুলির অভ্যন্তরীণ এবং বাইরের রিংগুলির মধ্যে রেসওয়ে মাত্রার চেয়ে কিছুটা বড়. এই কনফিগারেশন অভ্যন্তরীণ এবং বাইরের রিং এবং রোলারগুলির মধ্যে প্রাক-লোড তৈরি করে। ফলস্বরূপ, সার্ভো ঘোরানো প্ল্যাটফর্মটি রেডিয়াল, অক্ষীয়,এবং উল্টে ফেলা মুহূর্ত, যা ঐতিহ্যবাহী লেয়ারের চেয়ে দশগুণ বেশি অনমনীয়তা প্রদান করে।

উচ্চ ঘূর্ণন নির্ভুলতা

সমাবেশের পর, সার্ভো ঘূর্ণন প্ল্যাটফর্মটি ঘূর্ণন ডিস্কের বাইরের ব্যাসার্ধ এবং শেষ মুখের দিকে পুনরায় গ্রাউন্ড করা হয়,ঘূর্ণন কেন্দ্র হিসাবে ক্রস রোলার bearings ব্যবহার করে (স্ট্যান্ডার্ড গ্রেড স্পষ্টতা ঘুরানো হয়)এটি ঘূর্ণন ডিস্কের কোএক্সিয়ালিটি এবং সমান্তরালতা সহনশীলতা নিশ্চিত করে।

নমনীয় মোটর কনফিগারেশন

ফাঁকা ঘোরানো প্ল্যাটফর্মটি কাস্টমাইজড ফ্ল্যাঞ্জ এবং ইনপুট শ্যাফ্টের গর্তগুলির মাধ্যমে নমনীয় ইন্টারফেস আকারের পরিবর্তনকে অনুমতি দেয়, এটি সার্ভো মোটর বা স্টেপার মোটরগুলির যে কোনও ব্র্যান্ডকে সংযুক্ত করার জন্য উপযুক্ত করে তোলে.

মডেল

স্পেসিফিকেশন

খালি ব্যাসার্ধ

অনুপাত

(মিমি)

HRG85-05K
HRG85-10K

পারফরম্যান্স প্যারামিটার

HRG85-05K
আউটপুট প্ল্যাটফর্ম সমর্থন	ক্রস রোলার লেয়ার	অনুমোদিত আউটপুট গতি	২০০ ঘূর্ণন	ঘূর্ণন ইনার্টি	১২০৩x১০-৬ কেজি. মি২
শিফট মোশন	৩৬০° ((কোনও কোণে ঘূর্ণন)	পুনরাবৃত্তিযোগ্য অবস্থান সঠিকতা	±15 আর্ক সেকেন্ড	অবস্থান সঠিকতা	≤30 আর্ক সেকেন্ড
মেশিং মোটর ((আকার)	Φ14-Φ50-Φ70-M4	অনুমোদিত অক্ষীয় লোড	৫০০ এন	তৈলাক্তকরণ	সিন্থেটিক গ্রীস
হ্রাস অনুপাত	5	অনুমোদিত রেডিয়াল লোড	২৫০ এন	অপারেটিং তাপমাত্রা	-১০°সি~৯০°সি
নামমাত্র আউটপুট টর্ক	১৮ এন এম	আউটপুট প্ল্যাটফর্মের সমান্তরালতা	0.02 মিমি	সেবা জীবন	২০০০০ ঘন্টা
সর্বাধিক ত্বরণ টর্ক	৩২ এন এম	আউটপুট প্ল্যাটফর্মের পৃষ্ঠের রানআউট	0.01 মিমি	উৎপাদন স্তর	আইপি ৬৫
জরুরী স্টপ টর্চ	৫৪ এন এম	আউটপুট প্ল্যাটফর্মের রানআউট	0.01 মিমি	গোলমালের মাত্রা	≤ 65 ডিবি
HRG85-10K
আউটপুট প্ল্যাটফর্ম সমর্থন	ক্রস রোলার লেয়ার	অনুমোদিত আউটপুট গতি	২০০ ঘূর্ণন	ঘূর্ণন ইনার্টি	১২০৩x১০-৬ কেজি. মি২
শিফট মোশন	৩৬০° ((কোনও কোণে ঘূর্ণন)	পুনরাবৃত্তিযোগ্য অবস্থান সঠিকতা	±15 আর্ক সেকেন্ড	অবস্থান সঠিকতা	≤30 আর্ক সেকেন্ড
মেশিং মোটর ((আকার)	Φ14-Φ50-Φ70-M4	অনুমোদিত অক্ষীয় লোড	৫০০ এন	তৈলাক্তকরণ	সিন্থেটিক গ্রীস
হ্রাস অনুপাত	10	অনুমোদিত রেডিয়াল লোড	২৫০ এন	অপারেটিং তাপমাত্রা	-১০°সি~৯০°সি
নামমাত্র আউটপুট টর্ক	১৪ এন এম	আউটপুট প্ল্যাটফর্মের সমান্তরালতা	0.02 মিমি	সেবা জীবন	২০০০০ ঘন্টা
সর্বাধিক ত্বরণ টর্ক	25.২ এনএম	আউটপুট প্ল্যাটফর্মের পৃষ্ঠের রানআউট	0.01 মিমি	উৎপাদন স্তর	আইপি ৬৫
জরুরী স্টপ টর্চ	৪২ এন এম	আউটপুট প্ল্যাটফর্মের রানআউট	0.01 মিমি	গোলমালের মাত্রা	≤ 65 ডিবি

বিস্তারিত ছবি

অঙ্কন

উচ্চ নির্ভুলতা খালি ঘূর্ণন টেবিল অনুপাত 10 ঘূর্ণন গিয়ারবক্স actuator খালি ঘূর্ণন প্ল্যাটফর্ম 5

খালি ঘূর্ণমান টেবিলের জন্য ইনস্টলেশন নির্দেশাবলী

প্যাকিং এবং শিপিং

উচ্চ নির্ভুলতা খালি ঘূর্ণন টেবিল অনুপাত 10 ঘূর্ণন গিয়ারবক্স actuator খালি ঘূর্ণন প্ল্যাটফর্ম 8
