উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
Giant Precision
সাক্ষ্যদান:
ISO9001
মডেল নম্বার:
এক্সএসএ১৪ সিরিজ
পরিচিতি
এক্সএসএ সিরিজের সুনির্দিষ্ট টার্নটেবিল লেয়ার, ক্রস রোলার টার্নটেবল লেয়ার এবং চার পয়েন্টের যোগাযোগের বল স্লেভিং লেয়ার, বাইরের গিয়ার সহ, একটি সিল দিয়ে ইনস্টল করা যেতে পারে, একটি তেল কাপ দিয়ে সজ্জিত,একটি ছোট পরিসরের ক্লিয়ারেন্স টর্কের জন্য নিয়ন্ত্রিত এবং অত্যন্ত নির্ভুল, বিভিন্ন ধরনের কাজের শর্তের প্রয়োজনীয়তা পূরণ করে।
টার্নটেবিল বিয়ারিং একই সাথে বড় রেডিয়াল লোড, অক্ষীয় লোড, ওভারটাইপিং মোমন্ট এবং অন্যান্য বিস্তৃত লোড বহন করতে সক্ষম। এটি সমর্থন সহ একাধিক ফাংশন একীভূত করে,ঘূর্ণনকম্প্যাক্ট কাঠামো, সহজ ইনস্টলেশন এবং সুবিধাজনক রক্ষণাবেক্ষণ এটিকে ভারী এবং কম গতির অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে, যেমন উত্তোলন যন্ত্রপাতি, খননকারী,টার্নটেবল, বায়ু টারবাইন, জ্যোতির্বিজ্ঞান টেলিস্কোপ, ট্যাঙ্ক টাওয়ার এবং অন্যান্য ডিভাইস। এটি একটি অত্যন্ত বহুমুখী ভারবহন যা বিভিন্ন সেটিংসে ব্যাপকভাবে ব্যবহৃত হয়।

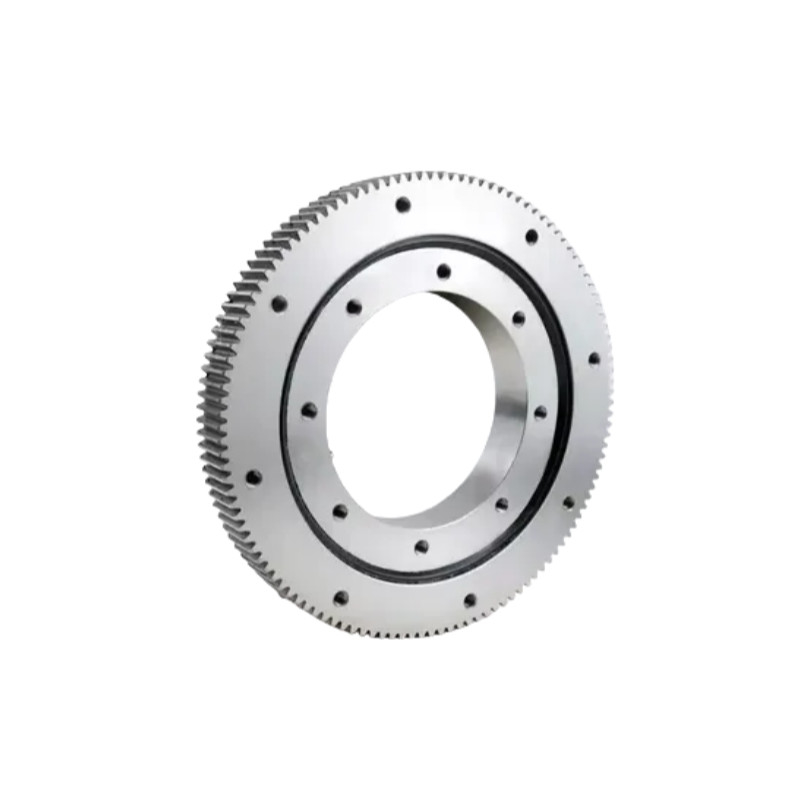

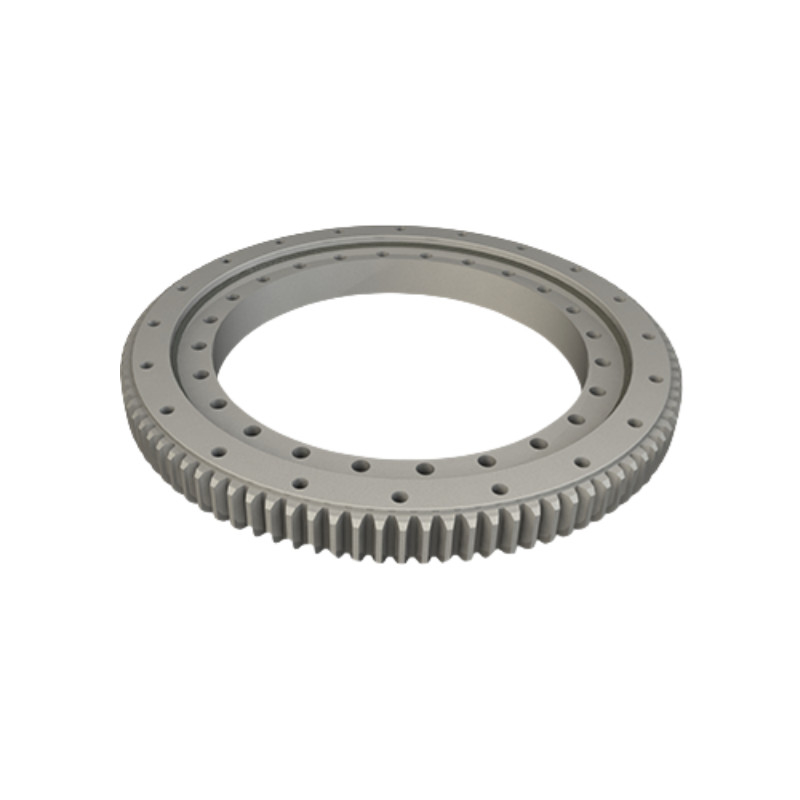

এক্সএসএ সিরিজটি বাইরের গিয়ার দাঁত সহ ক্রস রোলস স্লেভিং লেয়ারগুলি নিয়ে গঠিত।
টার্নটেবল লেয়ারের বৈশিষ্ট্য
1.উচ্চ লোড বহন ক্ষমতাঃক্রস রোলার কনফিগারেশন এই বিয়ারিংগুলিকে উল্লেখযোগ্য বোঝা পরিচালনা করতে দেয়, যা তাদের চাহিদাপূর্ণ অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে।
2.সরলীকৃত ড্রাইভ সিস্টেমঃবাহ্যিক গিয়ারিং বাহ্যিক পিনিয়ন গিয়ার, মোটর বা অন্যান্য ড্রাইভ সিস্টেমের সাথে সংযোগ সহজ করে তোলে, অতিরিক্ত উপাদানগুলির প্রয়োজন হ্রাস করে।
3.সিস্টেমের ওজন এবং আকার হ্রাসঃএটি পৃথক গিয়ারগুলির প্রয়োজনীয়তা দূর করে, আরও কমপ্যাক্ট সিস্টেম ডিজাইনের অনুমতি দেয়।
4.নির্ভুলতা এবং স্থিতিশীলতা:ক্রস রোলার বিন্যাস খেলাকে কমিয়ে দেয়, উচ্চ লোডের অধীনে স্থিতিশীল, কম্পন মুক্ত ঘূর্ণন নিশ্চিত করে।
কিভাবে একটি টার্নটেবল লেয়ার নির্বাচন করবেন
1.লোডের প্রয়োজনীয়তাঃআপনার নির্দিষ্ট অ্যাপ্লিকেশনের জন্য অক্ষীয়, রেডিয়াল এবং টেম্পন্ট লোডগুলি পরিচালনা করার জন্য বিয়ারিং এর ক্ষমতা মূল্যায়ন করুন।
2.গিয়ার পিচ এবং মডিউলঃড্রাইভিং পিনিয়নের সাথে সামঞ্জস্যতা নিশ্চিত করুন।
3.যথার্থতা প্রয়োজনীয়তাঃঅ্যাপ্লিকেশনের সঠিকতার প্রয়োজনের ভিত্তিতে উপযুক্ত নির্ভুলতার সাথে একটি মডেল চয়ন করুন।
4.পরিবেশ ও সিলিং:বাইরের বা কঠোর পরিবেশে, দূষণের বিরুদ্ধে রক্ষা করার জন্য উপযুক্ত সিল সহ মডেলগুলি সন্ধান করুন।
বিশেষ উল্লেখ
মডেল | প্রধান মাত্রা | ঘূর্ণন নির্ভুলতা | ইনস্টলেশনের মাত্রা | বেসিক নামমাত্র লোড | ছাড়পত্র | ||||||||||||||
ডি | d | এইচ | করা | এম | Z | পি৫ | বাইরের রিং | অভ্যন্তরীণ রিং | অক্ষীয় | রেডিয়াল | |||||||||
কেয়া | কিয়া | সমুদ্র | সিয়া | পিচ সেন্টার দূরত্ব | মাউন্ট হোল | পিচ সেন্টার দূরত্ব | মাউন্ট হোল | গতিশীল | স্ট্যাটিক | গতিশীল | স্ট্যাটিক | ||||||||
XSA140414 | 503.3 | 344 | 56 | 495 | 5 | 99 | 0.06 | 0.06 | 0.04 | 0.04 | 455 | ২০-এম১২, গভীরতা ২০ | 368 | 24-φ14 | 229 | 520 | 146 | 250 | 0.01~0.03 |
XSA140544 | 640.3 | 474 | 56 | 630 | 6 | 105 | 0.07 | 0.06 | 0.04 | 0.04 | 585 | ২৮-এম১২, গভীরতা ২০ | 498 | 32-φ১৪ | 270 | 680 | 170 | 330 | 0.01~0.03 |
XSA140644 | 742.3 | 574 | 56 | 732 | 6 | 122 | 0.08 | 0.07 | 0.05 | 0.05 | 685 | 32-এম১২, গভীরতা ২০ | 598 | 36-φ14 | 290 | 800 | 185 | 395 | 0.01~0.04 |
XSA140744 | 838.1 | 674 | 56 | 826 | 6 | 138 | 0.08 | 0.08 | 0.05 | 0.05 | 785 | ৩৬-এম১২, গভীরতা ২০ | 698 | 40-φ14 | 315 | 930 | 200 | 445 | 0.01~0.04 |
XSA140844 | 950.1 | 774 | 56 | 936 | 8 | 117 | 0.09 | 0.08 | 0.05 | 0.05 | 885 | ৩৬-এম১২, গভীরতা ২০ | 798 | 40-φ14 | 340 | 1050 | 215 | 510 | 0.01~0.04 |
XSA140944 | 1046.1 | 874 | 56 | 1032 | 8 | 129 | 0.09 | 0.09 | 0.06 | 0.06 | 985 | ৪০-এম১২, গভীরতা ২০ | 898 | 44-φ14 | 360 | 1170 | 227 | 580 | 0.01~0.05 |
XSA141094 | 1198.1 | 1024 | 56 | 1184 | 8 | 148 | 0.11 | 0.11 | 0.07 | 0.07 | 1135 | ৪৪-এম১২ ২০ গভীরতার সাথে | 1048 | 48-φ14 | 390 | 1360 | 246 | 670 | 0.01~0.05 |
অঙ্কন
প্রয়োগ
![]() |
![]() |
![]() |
![]() |
শিল্প অটোমেশন | চিকিৎসা সরঞ্জাম | এয়ারস্পেস | যথার্থ সরঞ্জাম |
