উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
Giant Precision
সাক্ষ্যদান:
ISO9001
মডেল নম্বার:
CSF CSG সিরিজ
![]() |

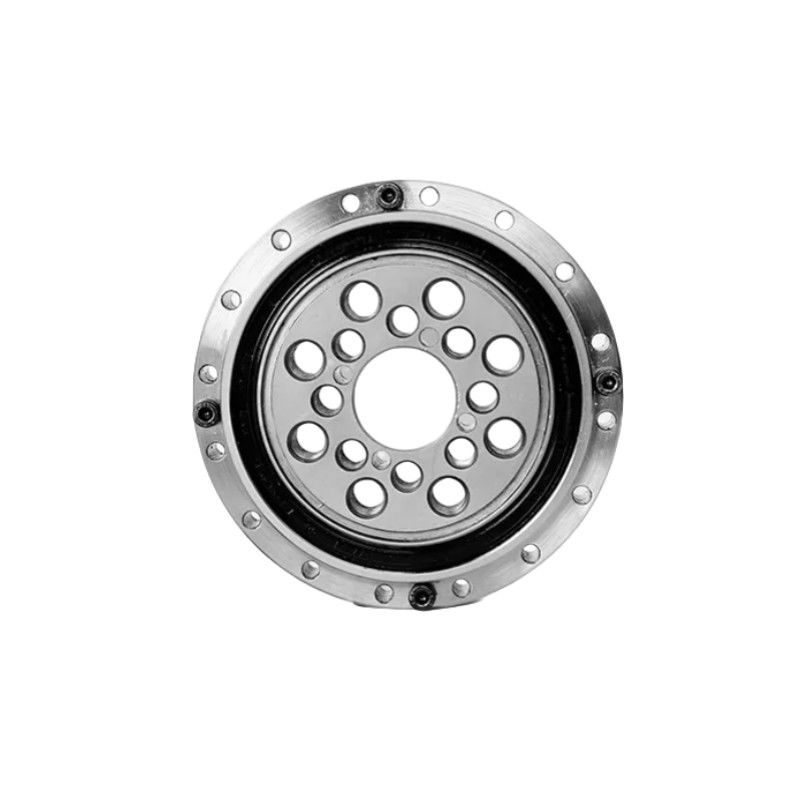

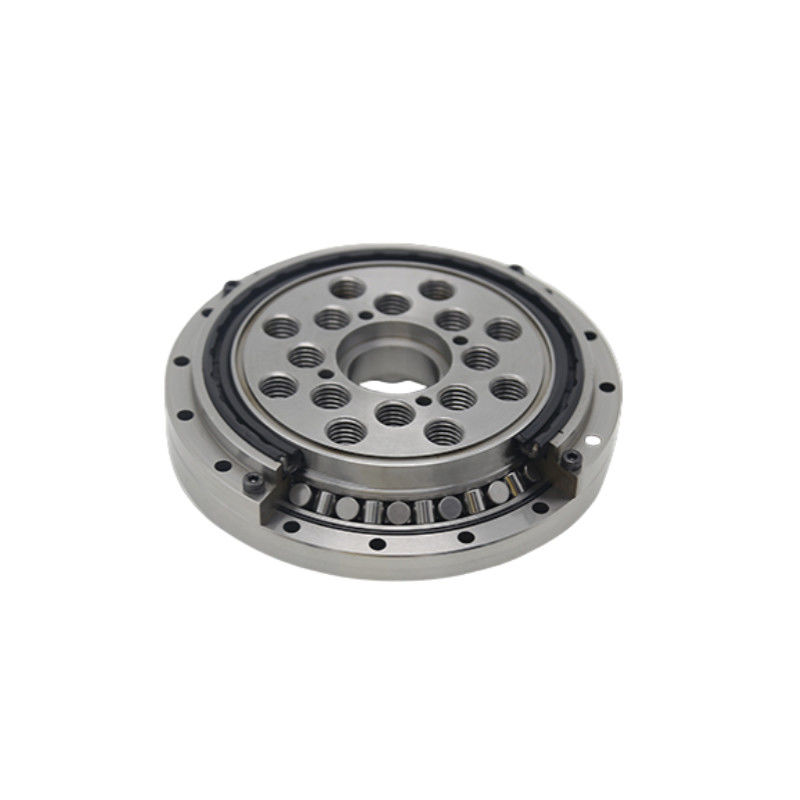

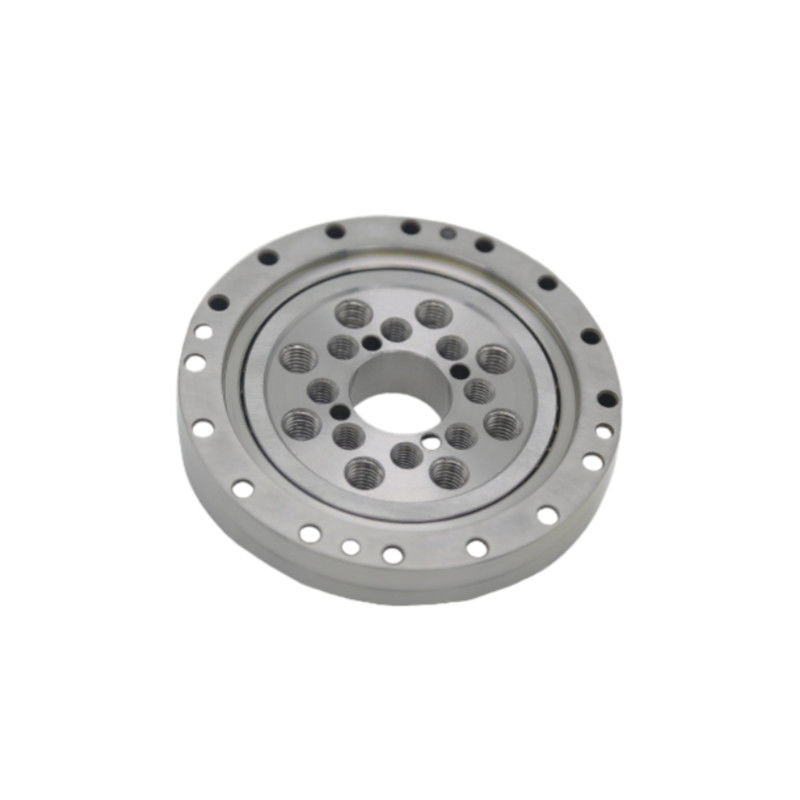

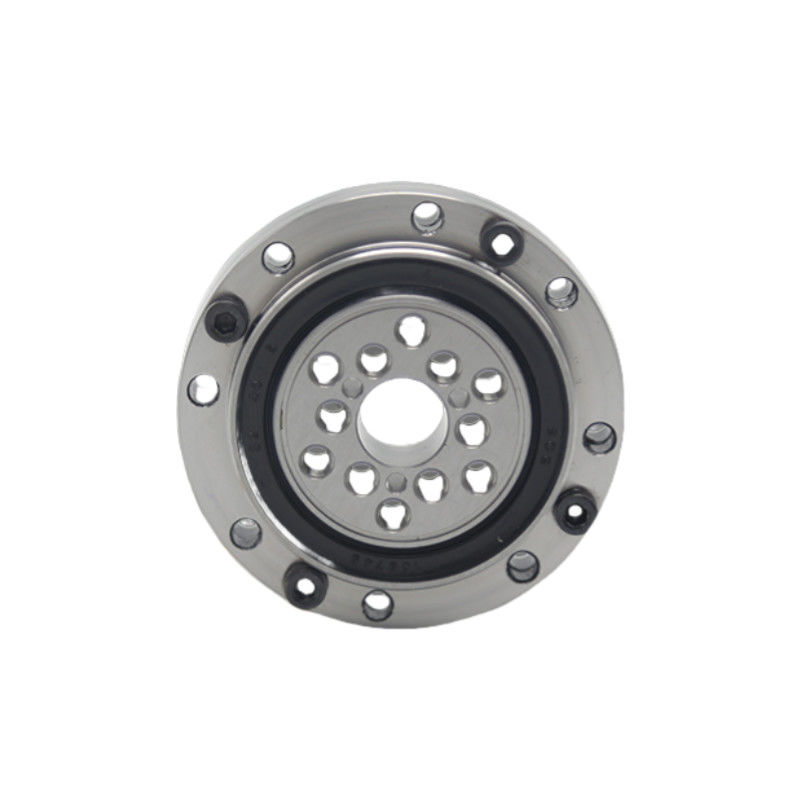

সিএসএফ (সিএসজি) হারমোনিক রিডাক্টরের ভারবহন কাঠামো একটি বিভক্ত বাইরের রিং এবং একটি অবিচ্ছেদ্য অভ্যন্তরীণ রিং নিয়ে গঠিত। বাইরের রিংটি দুটি অর্ধে বিভক্ত,যখন অভ্যন্তরীণ রিং একটি সমন্বিত কাঠামো সঙ্গে মাউন্ট অবস্থান গর্ত, এটি সিএসএফ (সিএসজি) সিরিজের হারমোনিক রিডাক্টরের জন্য উপযুক্ত। |
পরিচিতি
হারমোনিক রিডাক্টর একটি হারমোনিক জেনারেটর, ফ্লেক্সপ্লাইন, রিক্সিড স্প্লাইন, এবং একটি রিক্সিড বিয়ারিং (ক্রসড 14) এবং নমনীয় বিয়ারিং (এইচ-সেকশন ডিপ গ্রোভ বল বিয়ারিং) গঠিত।নমনীয় বিয়ারিং এর অভ্যন্তরীণ গর্ত cam এর বাইরের রিং সঙ্গে সারিবদ্ধ, যা ফ্লেক্সস্প্লাইনের খোলার অংশের অভ্যন্তরীণ রিংয়ের সাথে মেলে এমন ইলাস্টিক বিকৃতির অনুমতি দেয়। ফ্লেক্সস্প্লাইনের খোলার অংশের বাইরের রিংটি শক্ত স্প্লাইনের দাঁতগুলির সাথে জড়িত।স্ট্রিপ স্প্লাইনে দাঁতের সংখ্যা ফ্লেক্স স্প্লাইনে এর চেয়ে বেশি. ফ্লেক্সস্প্লাইন এবং স্ট্রিপ স্প্লাইন দীর্ঘ শ্যাফ্টে একে অপরের সাথে জড়িত এবং সংক্ষিপ্ত শ্যাফটে পৃথক। ফ্লেক্সস্প্লাইন নীচে আউটপুট টার্মিনালে লাগানো হয়,যখন শক্ত বেয়ারটি রিডাক্টর আউটপুট টার্মিনালে ইনস্টল করা হয় এবং বাইরের সাথে সংযুক্ত করা হয়.
হারমোনিক হ্রাসকারীগুলি সাধারণত রোবোটিক্স, মেশিন টুলস এবং এয়ারস্পেসের মতো উত্পাদন খাতে ব্যবহৃত হয়, যেখানে উচ্চ নির্ভুলতা, অনমনীয়তা এবং লোড ক্ষমতা অপরিহার্য। অতএব,হারমোনিক রিডাক্টর অংশগুলির যন্ত্রপাতি যন্ত্রের জন্য উচ্চ মানের প্রয়োজন হয়, মাউন্টের নির্ভুলতা এবং বিয়ারিংয়ের নির্ভুলতা। কঠোর বিয়ারিংয়ের ক্ষেত্রে, সবচেয়ে গুরুত্বপূর্ণ কারণগুলি হ'ল বিয়ারিংয়ের কঠোরতা, নির্ভরযোগ্যতা এবং ঘূর্ণন নির্ভুলতা।কঠোর বিয়ারিংগুলি সাধারণত কারখানা ছাড়ার আগে একটি প্রাক লোডিং প্রক্রিয়াতে পড়ে যাতে নিশ্চিত হয় যে বিয়ারিংটির পর্যাপ্ত কঠোরতা রয়েছেসর্বাধিক রেডিয়াল বিকৃতি নমনীয় লেয়ারগুলির জন্য বিশেষভাবে গুরুত্বপূর্ণ।
রোটারি টেবিল লেয়ারের বৈশিষ্ট্য
1.উচ্চ লোড বহন ক্ষমতাঃহারমোনিক রিডাক্টর লেয়ারগুলি একযোগে একাধিক ধরণের লোড পরিচালনা করে, কমপ্যাক্ট সিস্টেমে উচ্চ টর্ক ট্রান্সমিশনের অনুমতি দেয়।
2.ন্যূনতম প্রতিক্রিয়াঃঅনন্য হারমোনিক ড্রাইভ মেকানিক্স এবং উচ্চ-নির্ভুলতা bearings কারণে, backlash কার্যত নির্মূল করা হয়, যা সুনির্দিষ্ট অবস্থান প্রয়োজন অ্যাপ্লিকেশন জন্য অত্যাবশ্যক।
3.কমপ্যাক্ট এবং হালকা ওজনঃহারমোনিক রিডাক্টর বিয়ারিংগুলি একটি কমপ্যাক্ট, হালকা ওজনের প্যাকেজে একটি উচ্চ হ্রাস অনুপাত সমর্থন করার জন্য ডিজাইন করা হয়েছে। এটি উচ্চ টর্ক সরবরাহ করার সময় মেশিনের পদচিহ্ন হ্রাস করতে সহায়তা করে।
4.উচ্চ শক্ততা এবং নির্ভুলতাঃহারমোনিক ড্রাইভগুলিতে ব্যবহৃত বিয়ারিংগুলির উচ্চ শক্ততা রয়েছে, এমনকি ভারী বোঝার অধীনেও সঠিক, মসৃণ ঘূর্ণনের অনুমতি দেয়। এটি সামগ্রিক ড্রাইভ সিস্টেমের নির্ভরযোগ্যতা এবং স্থায়িত্ব বাড়ায়।
5.কম ঘর্ষণ এবং তাপ উৎপন্নঃসঠিকভাবে ডিজাইন করা বিয়ারিংগুলি ঘর্ষণকে হ্রাস করে, যা উচ্চ-গতির অ্যাপ্লিকেশনগুলিতে পরিধান হ্রাস এবং অত্যধিক তাপ জমা হওয়া রোধ করতে গুরুত্বপূর্ণ।
বিশেষ উল্লেখ
মডেল | মাত্রা | |||||||||
d | ডি | এইচ | সি | বি | H2 | ডি১ | ডি২ | d1 | d2 | |
এককঃ মিমি | ||||||||||
সিএসজি (সিএসএফ) -১৪ | 11 | 55 | 16.5 | 16 | 13.5 | 4 | 41.8 | 29 | 29.8 | 28.4 |
সিএসজি (সিএসএফ) -১৭ | 10 | 62 | 16.5 | 16 | 13.5 | 4 | 49 | 34 | 33.8 | 33.8 |
সিএসজি (সিএসএফ) -২০ | 14 | 70 | 16.5 | 16 | 13.5 | 4.5 | 56.5 | 41 | 40 | 40 |
CSG ((CSF) -২৫ | 20 | 85 | 18.5 | 18 | 16.5 | 3.5 | 67 | 535 | 52.6 | 52.6 |
সিএসজি (সিএসএফ) -৩২ | 26 | 112 | 22.5 | 21.5 | 19 | 4.5 | 90 | 68 | 68.6 | 68.6 |
CSG ((CSF) -৪০ | ৩২(২৪) | 126 | 24 | 22.5 | 21.5 | 4.5 | 105 | 86 | 81.2 | 81.2 |
সিএসজি ((সিএসএফ) -৫০ | ৪০ (৩২) | 157 | 31 | 30 | 28 | 5 | 131.6 | 103 | 102.6 | 102.6 |
সিএসজি (সিএসএফ) -৬৫ | ৫২ ((৪৪) | 210 | 39 | 37 | 35 | 7 | 176 | 132 | 132.6 | 132.6 |
মডেল | বাহ্যিক রিং মাউন্ট গর্ত | অভ্যন্তরীণ রিং মাউন্ট হোল | অভ্যন্তরীণ রিং মাউন্ট হোল | বেসিক লোড রেটিং | ওজন | মডেল | ||||
কেন্দ্রীয় ব্যাসার্ধ | মাউন্ট হোলের আকার | কেন্দ্রের ব্যাসার্ধ | মাউন্ট হোলের আকার | কেন্দ্রের ব্যাসার্ধ | মাউন্ট হোলের আকার | সিআর | কর্ | কেজি | ||
কেএন | কেএন | |||||||||
সিএসজি (সিএসএফ) -১৪ | 49 | ৮-ফ৩।5 | 23 | ৬-এম৪ | 17 | ৬-এম৪ | 7 | 9.1 | 0.15 | সিএসজি (সিএসএফ) -১৪ |
সিএসজি (সিএসএফ) -১৭ | 56 | ১০-ফ৩।5 | 27 | ৬-এম৫ | 19 | ৬-এম৫ | 7.6 | 10.7 | 0.24 | সিএসজি (সিএসএফ) -১৭ |
সিএসজি (সিএসএফ) -২০ | 64 | ১২-ফ৩।5 | 32 | ৮-এম৬ | 24 | ৮-এম৫ | 8.5 | 13.4 | 0.2 | সিএসজি (সিএসএফ) -২০ |
CSG ((CSF) -২৫ | 79 | ১৬-ফ৩।5 | 42 | ৮-এম৮ | 30 | ৮-এম৬ | 13.8 | 21.6 | 0.45 | CSG ((CSF) -২৫ |
সিএসজি (সিএসএফ) -৩২ | 104 | ১৬-ফ৪।5 | 55 | ৮-এম১০ | 40 | ৮-এম৮ | 12.5 | 35.6 | 0.9 | সিএসজি (সিএসএফ) -৩২ |
CSG ((CSF) -৪০ | 117 | 20-φ5 | 68 | ৮-এম১০ | 50 | ৮-এম১০ | 25.9 | 41.4 | 1.3 | CSG ((CSF) -৪০ |
সিএসজি ((সিএসএফ) -৫০ | 147 | ১৬-ফাই ৫।5 | 84 | ৮-এম১৪ | 60 | ৮-এম১৪ | 49.5 | 85 | 2.8 | সিএসজি ((সিএসএফ) -৫০ |
সিএসজি (সিএসএফ) -৬৫ | 198 | ২০-ফ৬।6 | 110 | ৮-এম১৬ | 80 | ৮-এম১৬ | 74.6 | 133 | 7.9 | সিএসজি (সিএসএফ) -৬৫ |
ড্রোয়িংস
প্রয়োগ
![]() |
![]() |
![]() |
![]() |
শিল্প অটোমেশন | চিকিৎসা সরঞ্জাম | এয়ারস্পেস | যথার্থ সরঞ্জাম |
