উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
Giant Precision
সাক্ষ্যদান:
ISO9001
মডেল নম্বার:
SHF SHG সিরিজ
![]() |

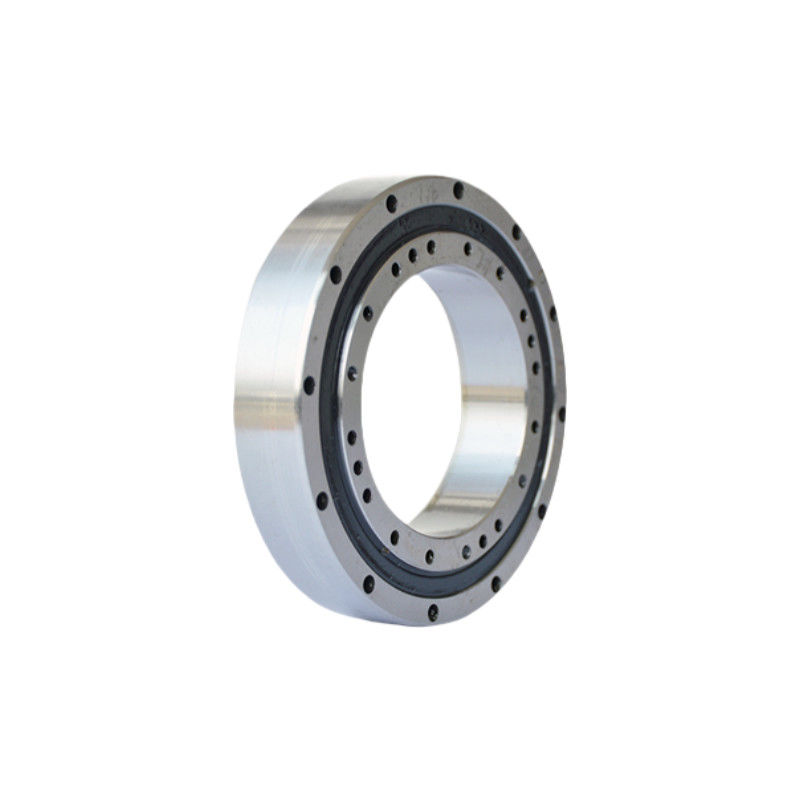

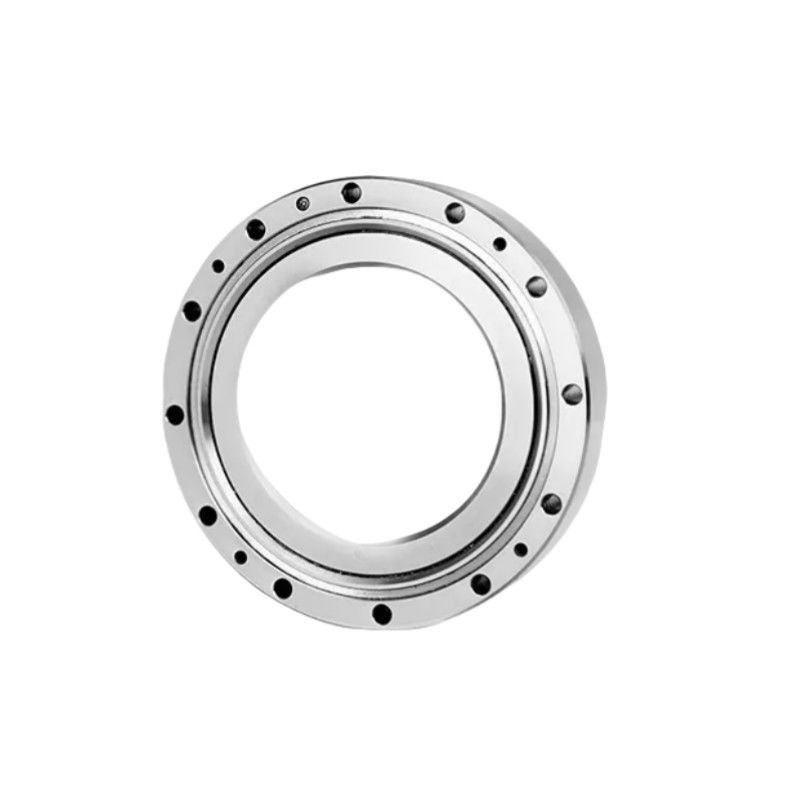

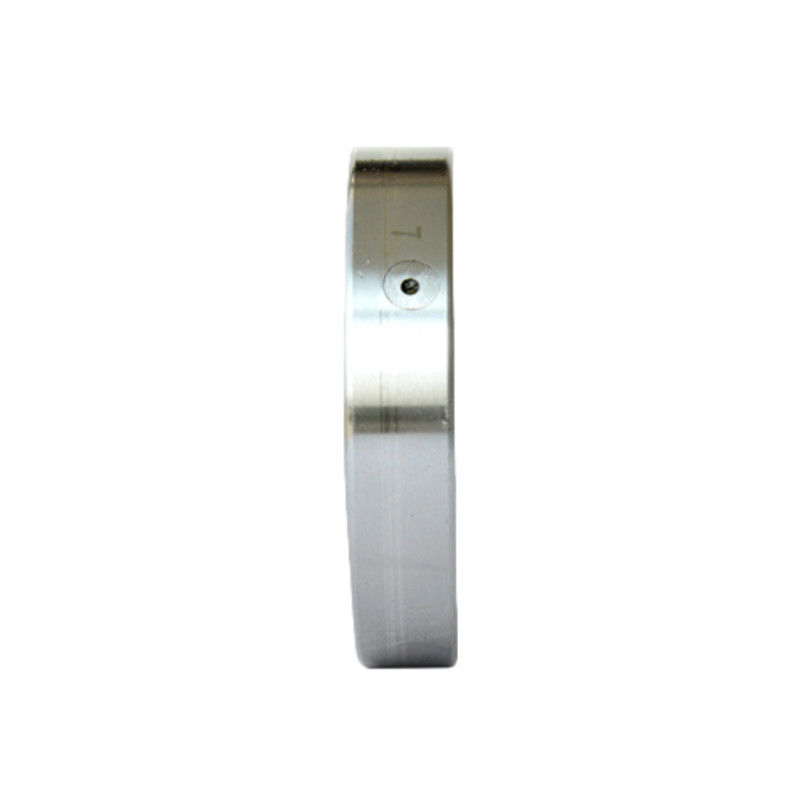

এসএইচএফ (এসএইচজি) হারমোনিক রিডাক্টর লেয়ারের বাইরের রিং এবং অভ্যন্তরীণ রিং একটি সমন্বিত কাঠামোর, যা স্থিতিশীল ঘূর্ণন নির্ভুলতা এবং টর্ক সক্ষম করে।এই SHF (SHG) সিরিজের হারমোনিক হ্রাসকারী জন্য এটি একটি আদর্শ পছন্দ করে তোলে.
হারমোনিক রিডাক্টর লেয়ারগুলি হারমোনিক ড্রাইভ সিস্টেমের একটি অবিচ্ছেদ্য উপাদান, যা উচ্চ নির্ভুলতা, উচ্চ হ্রাস অনুপাত এবং কমপ্যাক্ট ডিজাইনের জন্য পরিচিত বিশেষায়িত গিয়ার প্রক্রিয়া।এই সিস্টেমগুলি সাধারণত রোবোটিক্সে ব্যবহৃত হয়এয়ারওয়েজ, মেডিকেল সরঞ্জাম, এবং অন্যান্য উচ্চ প্রযুক্তির শিল্প যেখানে সঠিক গতি নিয়ন্ত্রণ এবং অবস্থান অপরিহার্য।একটি হারমোনিক হ্রাসকারী মধ্যে ভারবহন সিস্টেমের কর্মক্ষমতা বজায় রাখার জন্য সমালোচনামূলক, কারণ এটি অনন্য টেনশন ওয়েভ গিয়ারিং কাঠামো এবং অত্যন্ত নির্ভুল, ব্যাকল্যাশ মুক্ত গতি যা হারমোনিক ড্রাইভ সরবরাহ করে তা সমর্থন করে। |
পরিচিতি
হারমোনিক ড্রাইভের লেয়ারগুলিকে বিশেষ প্রয়োজনীয়তা পূরণ করতে হবে যাতে ড্রাইভের অনন্য গতি এবং কাঠামো সহজতর হয়। এই লেয়ারগুলি সাধারণত তরঙ্গ জেনারেটরের সাথে একীভূত হয়,যেখানে তারা রেডিয়াল একটি সমন্বয় অভিজ্ঞতাফ্লেক্সপ্লাইনের বিকৃতি এবং সামগ্রিক সিস্টেমের উচ্চ টর্চ আউটপুটের কারণে অক্ষীয় এবং টিল্ট লোড।
মূল প্রকার এবং কনফিগারেশনঃ
1.ক্রস রোলার লেয়ার:প্রায়শই হারমোনিক ড্রাইভগুলিতে পাওয়া যায়, এই বিয়ারিংগুলিতে রোলার রয়েছে যা পরপর একে অপরের সাথে ডান কোণে ক্রস করা হয়। এই নকশাটি উচ্চ শক্ততা সরবরাহ করে এবং অক্ষীয়, রেডিয়াল,এবং একটি কম্প্যাক্ট স্পেসের মধ্যে মুহূর্ত লোড, যা রোবোটিক জয়েন্টের মতো যথার্থতা এবং স্থিতিশীলতার প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য এটি আদর্শ।
2.পাতলা বিভাগের লেয়ার:হারমোনিক হ্রাসকারীগুলি প্রায়শই পাতলা বিভাগের বিয়ারিং ব্যবহার করে যা ড্রাইভের সামগ্রিক আকার কমপ্যাক্ট রেখে উচ্চ নির্ভুলতা এবং লোড সমর্থন সরবরাহ করে। তারা হালকাও,যা এয়ারস্পেস এবং মেডিকেল সরঞ্জামের মতো অ্যাপ্লিকেশনগুলিতে উপকারী।, যেখানে স্থান এবং ওজন সীমাবদ্ধতা কঠোর।
3.উচ্চ নির্ভুলতা বল লেয়ারঃযদিও কম সাধারণ, কিছু হারমোনিক হ্রাসকারী উচ্চ-নির্ভুলতা বল বিয়ারিং ব্যবহার করতে পারে, বিশেষ করে ছোট বা হালকা দায়িত্ব অ্যাপ্লিকেশনগুলিতে।এই bearings এখনও কম ঘর্ষণ সঙ্গে চমৎকার ঘূর্ণন নির্ভুলতা প্রদান করতে পারেন.
রোটারি টেবিল লেয়ারের বৈশিষ্ট্য
1.উচ্চ লোড বহন ক্ষমতাঃহারমোনিক রিডাক্টর লেয়ারগুলি একযোগে একাধিক ধরণের লোড পরিচালনা করে, কমপ্যাক্ট সিস্টেমে উচ্চ টর্ক ট্রান্সমিশনের অনুমতি দেয়।
2.ন্যূনতম প্রতিক্রিয়াঃঅনন্য হারমোনিক ড্রাইভ মেকানিক্স এবং উচ্চ-নির্ভুলতা bearings কারণে, backlash কার্যত নির্মূল করা হয়, যা সুনির্দিষ্ট অবস্থান প্রয়োজন অ্যাপ্লিকেশন জন্য অত্যাবশ্যক।
3.কমপ্যাক্ট এবং হালকা ওজনঃহারমোনিক রিডাক্টর বিয়ারিংগুলি একটি কমপ্যাক্ট, হালকা ওজনের প্যাকেজে একটি উচ্চ হ্রাস অনুপাত সমর্থন করার জন্য ডিজাইন করা হয়েছে। এটি উচ্চ টর্ক সরবরাহ করার সময় মেশিনের পদচিহ্ন হ্রাস করতে সহায়তা করে।
4.উচ্চ শক্ততা এবং নির্ভুলতাঃহারমোনিক ড্রাইভগুলিতে ব্যবহৃত বিয়ারিংগুলির উচ্চ শক্ততা রয়েছে, এমনকি ভারী বোঝার অধীনেও সঠিক, মসৃণ ঘূর্ণনের অনুমতি দেয়। এটি সামগ্রিক ড্রাইভ সিস্টেমের নির্ভরযোগ্যতা এবং স্থায়িত্ব বাড়ায়।
5.কম ঘর্ষণ এবং তাপ উৎপন্নঃসঠিকভাবে ডিজাইন করা বিয়ারিংগুলি ঘর্ষণকে হ্রাস করে, যা উচ্চ-গতির অ্যাপ্লিকেশনগুলিতে পরিধান হ্রাস এবং অত্যধিক তাপ জমা হওয়া রোধ করতে গুরুত্বপূর্ণ।
বিশেষ উল্লেখ
মডেল | মাত্রা | ||||||||
d | d3 | ডি | এইচ | সি | বি | বি১ | d1 | d2 | |
এককঃ মিমি | |||||||||
SHG(SHF) -১৪ | 38 | 36 | 70 | 15.1 | 14.1 | 14.6 | 5 | 57 | 53 |
SHG(SHF) -১৭ | 47 | 44.1 | 80 | 17 | 16 | 16.4 | 6.5 | 68.1 | 64.1 |
SHG(SHF) -২০ | 54 | - | 90 | 18.5 | 17.5 | 17.5 | - | 78 | 84 |
SHG(SHF) -২৫ | 68 | 66 | 110 | 20.7 | 18.7 | 19.7 | 7.5 | 94.8 | 102 |
SHG(SHF) -২২ | 88 | 84 | 142 | 24.4 | 23.4 | 23.4 | 8 | 123 | 132 |
SHG(SHF) -৪০ | 108 | 106 | 170 | 30 | 29 | 28.5 | 9.5 | 148 | 158 |
SHG(SHF) -৫০ | 135 | 129 | 214 | 36 | 34 | 34.5 | 11 | 188 | 200 |
মডেল | বাহ্যিক রিং মাউন্ট গর্ত | অভ্যন্তরীণ রিং মাউন্ট হোল | বেসিক লোড রেটিং | ওজন | |||||
কেন্দ্রীয় ব্যাসার্ধ | মাউন্ট হোলের আকার1 | মনিটরিং হোলের আকার2 ((সিলের পিছনে) | কেন্দ্রীয় ব্যাসার্ধ | মাউন্ট গর্ত আকার ((সামনে সীল) | মাউন্ট গর্ত আকার ((সামনে সীল) | সিআর | কর্ | কেজি | |
কেএন | কেএন | ||||||||
SHG(SHF) -১৪ | 64 | ৮-ফ৩।5 | 2-M3 ((থ্রেড গভীরতা6) | 44 | 12-M3 ((থ্রেড গভীরতা6) | 6.1 | 14 | 0.11 | |
SHG(SHF) -১৭ | 74 | ১২-ফ৩।5 | 4-M3 ((থ্রেড গভীরতা6) | 54 | 20-M3 ((থ্রেড গভীরতা6) | 9.4 | 16.1 | 0.36 | |
SHG(SHF) -২০ | 84 | ১২-ফ৩।5 | 4-M3 ((থ্রেড গভীরতা6) | 62 | 16-M3 ((থ্রেড গভীরতা6) | 4-M3 ((থ্রেড গভীরতা6) | 20.2 | 31.1 | 0.44 |
SHG(SHF) -২৫ | 102 | ১২-ফ৪।5 | 4-M3 ((থ্রেড গভীরতা6) | 77 | 16-M4 ((থ্রেড গভীরতা8) | 4-M3 ((থ্রেড গভীরতা6) | 28.5 | 45.2 | 0.7 |
SHG(SHF) -২২ | 132 | ১২-ফাই ৫।5 | 4-M4 ((থ্রেড গভীরতা8) | 100 | 16-M5 ((থ্রেড গভীরতা8) | 4-M4 ((থ্রেড গভীরতা8) | 47.3 | 77.3 | 1.57 |
SHG(SHF) -৪০ | 158 | ১২-ফ৬।5 | 6-M4 ((থ্রেড গভীরতা8) | 122 | 16-M6 ((থ্রেড গভীরতা10) | 4-M5 ((থ্রেড গভীরতা10) | 35.5 | 71.2 | 2.4 |
SHG(SHF) -৫০ | 200 | 12-φ9 | 6-M5 ((থ্রেড গভীরতা10) | 154 | 16-M8 ((থ্রেড গভীরতা112) | 8-M5 ((থ্রেড গভীরতা10) | 80.4 | 151.9 | 4.5 |
ড্রোয়িংস
প্রয়োগ
![]() |
![]() |
![]() |
![]() |
শিল্প অটোমেশন | চিকিৎসা সরঞ্জাম | এয়ারস্পেস | যথার্থ সরঞ্জাম |
