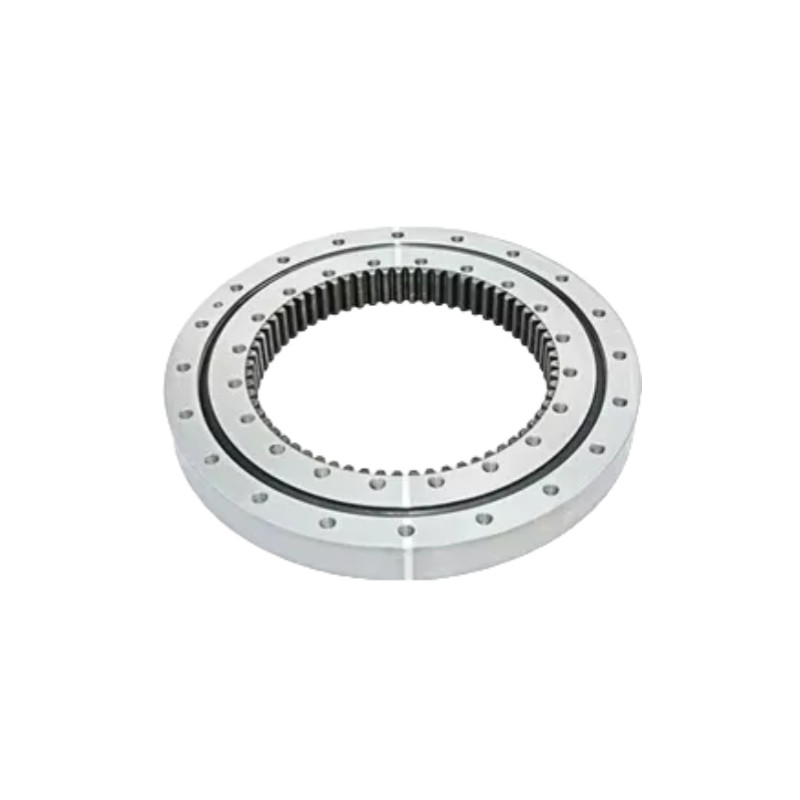

এক্সএসআই১৪ সিরিজ ক্রসড রোলার স্লিভিং টার্নটেবিল লেয়ার

এক্সএসআই১৪ সিরিজ ক্রসড রোলার স্লিভিং টার্নটেবিল লেয়ার

ক্রস-রোলার স্পিনিং টার্নটেবিলের লেয়ার

অভ্যন্তরীণ গিয়ার দাঁত সঙ্গে টার্নটেবল বেয়ারিং

টার্নটেবিল ক্রস রোলার স্লিভিং লেয়ার

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

XSI14 সিরিজ

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
মডেল:
XSI140414 থেকে XSI141094
পণ্য:
XSI14 টার্নটেবল বিয়ারিং
উপাদান:
ভারবহন ইস্পাত, স্টেইনলেস স্টীল, প্লাস্টিক / পলিমার সামগ্রী, লুব্রিকেন্ট, সিরামিক সামগ্রী
অন্তর ধ্বনি:
325 থেকে 546 মিমি
বাহিরের চক্র:
484 থেকে 1164 মিমি
DO:
335 থেকে 1000 মিমি
এইচ:
56 মিমি
ক্লিয়ারেন্স:
০.০১~০.০৫
গ্যারান্টি:
১ বছর
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
১টি সেট
মূল্য
To Be Negotiated
প্যাকেজিং বিবরণ
কার্টন বাক্স
ডেলিভারি সময়
3-4 সপ্তাহ
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 20000 সেট
পণ্যের বর্ণনা

এক্সএসআই১৪ সিরিজের টার্নটেবল লেয়ার

পরিচিতি

এক্সএসআই সিরিজ দুটি ধরণের বিয়ারিং নিয়ে গঠিতঃ ক্রস রোলার স্লাইং বিয়ারিং এবং চার পয়েন্টের যোগাযোগ বল টার্নটেবিল বিয়ারিং।উভয় বিয়ারিং একটি অভ্যন্তরীণ গিয়ার আছে এবং একটি সীল সঙ্গে ইনস্টল করা যেতে পারে, একটি তেল কাপ, এবং একটি ছোট পরিসীমা নিয়মিত ক্লিয়ারান্স টর্ক। তারা বিভিন্ন কাজের অবস্থার নির্ভুলতা প্রয়োজনীয়তা পূরণ করার জন্য ডিজাইন করা হয়।

এক্সএসআই সিরিজের ক্রস রোল স্লাইভিং টার্নটেবিল লেয়ারটি বড় রেডিয়াল লোড, অক্ষীয় লোড, ওভারটাইপিং মন্ট এবং অন্যান্য বিস্তৃত লোড বহন করতে সক্ষম।এটি একাধিক ফাংশন যেমন সমর্থন একত্রিত করেকম্প্যাক্ট কাঠামো, সহজ ইনস্টলেশন এবং সুবিধাজনক রক্ষণাবেক্ষণ এটি ভারী এবং কম গতির পরিস্থিতিতে ব্যবহারের জন্য আদর্শ করে তোলে, যেমন উত্তোলন যন্ত্রপাতি,এক্সক্যাভেটর, টার্নটেবল, বায়ু টারবাইন, জ্যোতির্বিজ্ঞান টেলিস্কোপ, ট্যাংক টাওয়ার এবং অন্যান্য ডিভাইস। এটি একটি অত্যন্ত বহুমুখী পণ্য যা ব্যাপকভাবে ব্যবহৃত হয়।

টার্নটেবল লেয়ারের বৈশিষ্ট্য



1.ইন্টিগ্রেটেড অভ্যন্তরীণ গিয়ার:গিয়ার দাঁত সরাসরি অভ্যন্তরীণ রিং (বা কিছু নকশায়, বাইরের রিং) উপর machined হয়,একটি পিনিয়ন বা মোটরের সাথে সরাসরি সংযোগের অনুমতি দেয় যা অতিরিক্ত গিয়ার উপাদানগুলির প্রয়োজন ছাড়াই নিয়ন্ত্রিত ঘূর্ণনের জন্য.

2.ক্রস রোলার বিন্যাসঃরোলারগুলি ক্রসক্রস প্যাটার্নের মধ্যে একে অপরের সাথে 90 ডিগ্রি কোণে অবস্থিত, অক্ষীয়, রেডিয়াল এবং কাতের মুহুর্ত সহ জটিল বোঝা সমর্থন করে।

3.কমপ্যাক্ট এবং স্পেস-ব্যবহারযোগ্যঃগিয়ারটিকে ভারবহনকারী ০ এর অভ্যন্তরীণ রিংয়ে একীভূত করে, এই নকশাটি পৃথক গিয়ারিংয়ের প্রয়োজনীয়তা দূর করে, স্থান সাশ্রয় করে এবং সিস্টেমটিকে সহজ করে।

4.উচ্চ লোড এবং মম্পট হ্যান্ডলিংঃক্রস রোলার কনফিগারেশনটি ভারী লোডগুলিকে উচ্চ অনমনীয়তার সাথে পরিচালনা করতে সক্ষম করে, যা এটিকে চাহিদাপূর্ণ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।

5.উন্নত নির্ভুলতা:ক্রসড রোলস স্পিলিং বিয়ারিংগুলির মধ্যে সর্বনিম্ন অভ্যন্তরীণ স্বচ্ছতা রয়েছে, যা সঠিক অবস্থান প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য স্থিতিশীল, উচ্চ-নির্ভুলতা ঘূর্ণন সরবরাহ করে।

কিভাবে একটি টার্নটেবল লেয়ার নির্বাচন করবেন

1.লোডের প্রয়োজনীয়তাঃলোডের ধরন (অক্ষীয়, রেডিয়াল, মুহুর্ত) এবং মাত্রা নির্ধারণ করুন।

2.যথার্থতা:রোবোটিক্স বা মেডিকেল সরঞ্জামগুলির জন্য উচ্চতর নির্ভুলতার বিয়ারিংগুলির প্রয়োজন হতে পারে।

3.পরিবেশগত কারণঃধুলো, আর্দ্রতা এবং তাপমাত্রা বিবেচনা করুন, যেহেতু এগুলি ভারবহন কর্মক্ষমতা প্রভাবিত করতে পারে।

4.মাউন্ট ডিজাইনঃকিছু অ্যাপ্লিকেশন সহজ ইনস্টলেশনের জন্য ফ্ল্যাঞ্জ-মাউন্ট করা ডিজাইন থেকে উপকৃত হতে পারে।

বিশেষ উল্লেখ

মডেল প্রধান মাত্রা ঘূর্ণন নির্ভুলতা ইনস্টলেশনের মাত্রা বেসিক নামমাত্র লোড ছাড়পত্র
ডি d এইচ করা এম Z পি৫ বাইরের রিং অভ্যন্তরীণ রিং অক্ষীয় রেডিয়াল
কেয়া কিয়া সমুদ্র সিয়া পিচ সেন্টার দূরত্ব মাউন্ট হোল পিচ সেন্টার দূরত্ব মাউন্ট হোল গতিশীল স্ট্যাটিক গতিশীল স্ট্যাটিক
XSI140414 484 325 56 335 5 67 0.06 0.06 0.04 0.04 460 24-φ14 375 ২৪-এম১২, গভীরতা ২০ 229 520 146 250 0.01~0.03
XSI140544 614 444 56 456 6 76 0.07 0.06 0.04 0.04 590 32-φ১৪ 505 32-এম১২, গভীরতা ২০ 270 680 170 330 0.01~0.03
XSI140644 714 546 56 558 6 93 0.08 0.07 0.05 0.05 690 36-φ14 605 ৩৬-এম১২, গভীরতা ২০ 290 800 185 395 0.01~0.04
XSI140744 914 325 56 660 6 110 0.08 0.08 0.05 0.05 790 40-φ14 705 ৪০-এম১২, গভীরতা ২০ 315 930 200 455 0.01~0.04
XSI140844 914 444 56 752 8 94 0.09 0.08 0.05 0.05 890 40-φ14 805 ৪০-এম১২, গভীরতা ২০ 340 1050 215 510 0.01~0.04
XSI140944 1014 546 56 856 8 107 0.09 0.09 0.06 0.06 990 44-φ14 905 ৪৪-এম১২ ২০ গভীরতার সাথে 360 1170 227 580 0.01~0.05
XSI141094 1164 325 56 1000 8 125 0.11 0.11 0.07 0.07 1091 48-φ14 1055 ৪৮-এম১২, গভীরতা ২০ 390 1360 246 670 0.01~0.05



অঙ্কন



এক্সএসআই১৪ সিরিজ ক্রসড রোলার স্লিভিং টার্নটেবিল লেয়ার 0

প্রয়োগ

এক্সএসআই১৪ সিরিজ ক্রসড রোলার স্লিভিং টার্নটেবিল লেয়ার 1   এক্সএসআই১৪ সিরিজ ক্রসড রোলার স্লিভিং টার্নটেবিল লেয়ার 2   এক্সএসআই১৪ সিরিজ ক্রসড রোলার স্লিভিং টার্নটেবিল লেয়ার 3   এক্সএসআই১৪ সিরিজ ক্রসড রোলার স্লিভিং টার্নটেবিল লেয়ার 4
শিল্প অটোমেশন চিকিৎসা সরঞ্জাম এয়ারস্পেস যথার্থ সরঞ্জাম
