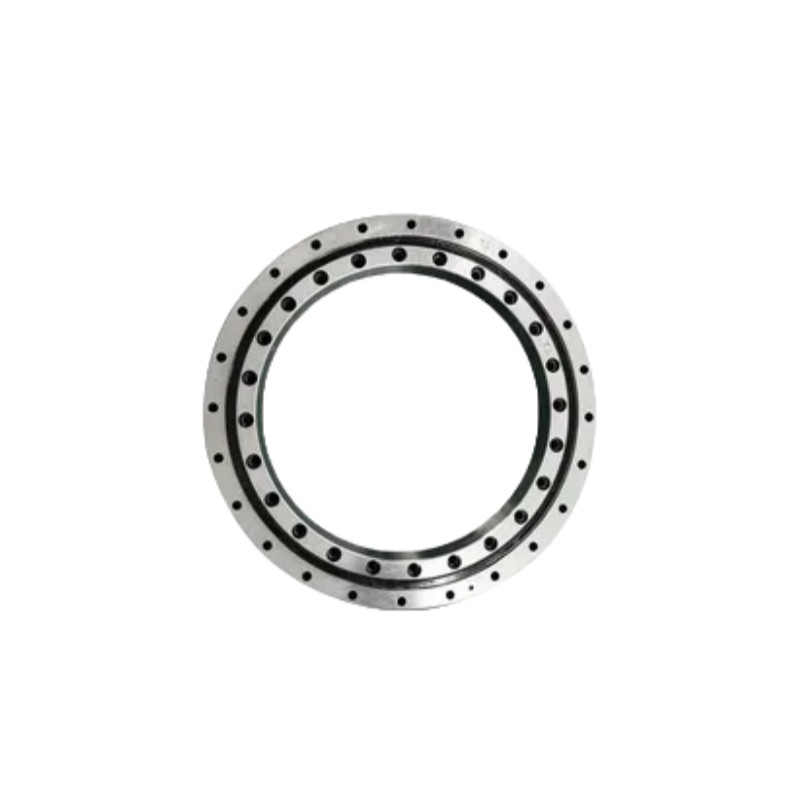

উচ্চ নির্ভুলতা এক্সএসইউ 14 সিরিজ ক্রসড রোলার স্লেভিং রিং লেয়ারিং টার্নটেবিল ব্যবহার

উচ্চ নির্ভুলতা এক্সএসইউ 14 সিরিজ ক্রসড রোলার স্লেভিং রিং লেয়ারিং টার্নটেবিল ব্যবহার

উচ্চ নির্ভুলতা ঘূর্ণন রিং বিয়ারিং

টার্নটেবিলের ঘূর্ণন রিং লেয়ার

উচ্চ নির্ভুলতা ক্রস রোল স্লিভিং লেয়ার

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

XSU14 সিরিজ

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
মডেল:
XSU140414 থেকে XSU141094
পণ্য:
XSU14 টার্নটেবল বিয়ারিং
উপাদান:
ভারবহন ইস্পাত, স্টেইনলেস স্টীল, প্লাস্টিক / পলিমার সামগ্রী, লুব্রিকেন্ট, সিরামিক সামগ্রী
অন্তর ধ্বনি:
343 থেকে 1024 মিমি
বাহিরের চক্র:
485 থেকে 1164 মিমি
খ:
44.5 মিমি
এইচ:
56 মিমি
ক্লিয়ারেন্স:
০.০১~০.০৩
গ্যারান্টি:
১ বছর
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
১টি সেট
মূল্য
To Be Negotiated
প্যাকেজিং বিবরণ
কার্টন বাক্স
ডেলিভারি সময়
3-4 সপ্তাহ
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 20000 সেট
পণ্যের বর্ণনা

এক্সএসইউ১৪ সিরিজের টার্নটেবিল লেয়ার

পরিচিতি

এক্সএসইউ১৪ সিরিজটিতে তিনটি ধরণের বিয়ারিং রয়েছেঃ ক্রস রোলার স্লেভিং বিয়ারিং, ক্রস রোলার টার্নটেবিল বিয়ারিং এবং চার-পয়েন্ট যোগাযোগের বল টার্নটেবল বিয়ারিং।সব তিনটি bearings একটি গিয়ার রিং ছাড়া সরবরাহ করা হয়. একটি সিল, একটি তেল কাপ এবং সামঞ্জস্যযোগ্য ক্লিয়ারেন্স টর্ক একটি ছোট পরিসীমা সঙ্গে ইনস্টলেশন উপলব্ধ। এই bearings সঠিকতা বিভিন্ন কাজের অবস্থার জন্য উপযুক্ত।

টার্নটেবিলের ভারবহন একযোগে বড় রেডিয়াল লোড, অক্ষীয় লোড, ওভারটাইপিং মোমন্ট এবং অন্যান্য ব্যাপক লোড বহন করতে সক্ষম। এটি সমর্থন সহ একাধিক ফাংশন একত্রিত করে,ঘূর্ণনএর কম্প্যাক্ট কাঠামো, সহজ ইনস্টলেশন এবং সুবিধাজনক রক্ষণাবেক্ষণ এটিকে ভারী এবং কম গতির অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে, যেমন উত্তোলন যন্ত্রপাতি, খননকারী,টার্নটেবল, বায়ু টারবাইন, জ্যোতির্বিজ্ঞান টেলিস্কোপ, ট্যাঙ্ক টাওয়ার এবং অন্যান্য ডিভাইস। এটি একটি অত্যন্ত বহুমুখী ভারবহন যা বিভিন্ন শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।

টার্নটেবল লেয়ারের বৈশিষ্ট্য

1.ক্রসক্রসড রোলার:রোলারগুলি একে অপরের সাথে 90 ডিগ্রি কোণে অবস্থিত, পরিবর্তে একক রেসওয়েতে একে অপরকে অতিক্রম করে।এই অনন্য বিন্যাস তাদের বিভিন্ন দিক থেকে জটিল বোঝা সহ্য করতে সক্ষম করে.

2.উচ্চ শক্ততা এবং নির্ভুলতাঃক্রসড রোলস স্প্লুইং লেয়ারগুলির সর্বনিম্ন অভ্যন্তরীণ ফাঁকা জায়গা রয়েছে, যার ফলে লোডের অধীনে উচ্চ অনমনীয়তা এবং কম বিকৃতি হয়, যা তাদের সুনির্দিষ্ট গতির প্রয়োজনের জন্য আদর্শ করে তোলে।

3.কমপ্যাক্ট ডিজাইন:এই বিয়ারিংগুলি তুলনামূলকভাবে ছোট, কম্প্যাক্ট আকারে উচ্চ লোড ক্ষমতা এবং নির্ভুলতা সরবরাহ করে, যা তাদের স্থান-সংকুচিত অ্যাপ্লিকেশনগুলিতে ফিট করার অনুমতি দেয়।

4.মসৃণ ঘূর্ণনঃরোলারগুলির নকশা এবং বিন্যাসের কারণে, ক্রস রোলার বিয়ারিংগুলি মসৃণ, নিয়ন্ত্রিত ঘূর্ণনকে সক্ষম করে, যা তাদের এমন অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে যেখানে ধারাবাহিক চলাচল গুরুত্বপূর্ণ।

কিভাবে একটি টার্নটেবল লেয়ার নির্বাচন করবেন

1.লোডের প্রয়োজনীয়তাঃলোডের ধরন (অক্ষীয়, রেডিয়াল, মুহুর্ত) এবং মাত্রা নির্ধারণ করুন।

2.যথার্থতা:রোবোটিক্স বা মেডিকেল সরঞ্জামগুলির জন্য উচ্চতর নির্ভুলতার বিয়ারিংগুলির প্রয়োজন হতে পারে।

3.পরিবেশগত কারণঃধুলো, আর্দ্রতা এবং তাপমাত্রা বিবেচনা করুন, যেহেতু এগুলি ভারবহন কর্মক্ষমতা প্রভাবিত করতে পারে।

4.মাউন্ট ডিজাইনঃকিছু অ্যাপ্লিকেশন সহজ ইনস্টলেশনের জন্য ফ্ল্যাঞ্জ-মাউন্ট করা ডিজাইন থেকে উপকৃত হতে পারে।

বিশেষ উল্লেখ

মডেল প্রধান মাত্রা ঘূর্ণন নির্ভুলতা ইনস্টলেশনের মাত্রা বেসিক নামমাত্র লোড ছাড়পত্র
ডি d বি বি১ এইচ পি৫ বাইরের রিং অভ্যন্তরীণ রিং অক্ষীয় রেডিয়াল
কেয়া কিয়া সমুদ্র সিয়া পিচ সেন্টার দূরত্ব মাউন্ট হোল পিচ সেন্টার দূরত্ব মাউন্ট হোল গতিশীল স্ট্যাটিক গতিশীল স্ট্যাটিক
XSU140414 485 343 44.5 44.5 56 0.06 0.06 0.04 0.04 460 24-φ14 368 24-φ14 229 520 146 250 0.01~0.03
XSU140544 614 474 44.5 44.5 56 0.07 0.06 0.04 0.04 590 32-φ১৪ 498 32-φ১৪ 270 680 170 330 0.01~0.03
এক্সএসইউ ১৪০৬৪৪ 714 574 44.5 44.5 56 0.08 0.07 0.05 0.05 690 36-φ14 598 36-φ14 290 800 185 395 0.01~0.04
এক্সএসইউ ১৪০৭৪৪ 814 674 44.5 44.5 56 0.08 0.08 0.05 0.05 790 40-φ14 698 40-φ14 315 930 200 445 0.01~0.04
XSU140844 914 744 44.5 44.5 56 0.09 0.08 0.05 0.05 890 40-φ14 798 40-φ14 340 1050 215 510 0.01~0.04
XSU140944 1014 874 44.5 44.5 56 0.09 0.09 0.06 0.06 990 44-φ14 898 44-φ14 360 1170 227 580 0.01~0.05
XSU141094 1164 1024 44.5 44.5 56 0.11 0.11 0.07 0.07 1140 48-φ14 1048 48-φ14 390 1360 246 670 0.01~0.05

অঙ্কন

উচ্চ নির্ভুলতা এক্সএসইউ 14 সিরিজ ক্রসড রোলার স্লেভিং রিং লেয়ারিং টার্নটেবিল ব্যবহার 0

প্রয়োগ

উচ্চ নির্ভুলতা এক্সএসইউ 14 সিরিজ ক্রসড রোলার স্লেভিং রিং লেয়ারিং টার্নটেবিল ব্যবহার 1   উচ্চ নির্ভুলতা এক্সএসইউ 14 সিরিজ ক্রসড রোলার স্লেভিং রিং লেয়ারিং টার্নটেবিল ব্যবহার 2   উচ্চ নির্ভুলতা এক্সএসইউ 14 সিরিজ ক্রসড রোলার স্লেভিং রিং লেয়ারিং টার্নটেবিল ব্যবহার 3   উচ্চ নির্ভুলতা এক্সএসইউ 14 সিরিজ ক্রসড রোলার স্লেভিং রিং লেয়ারিং টার্নটেবিল ব্যবহার 4
শিল্প অটোমেশন চিকিৎসা সরঞ্জাম এয়ারস্পেস যথার্থ সরঞ্জাম
