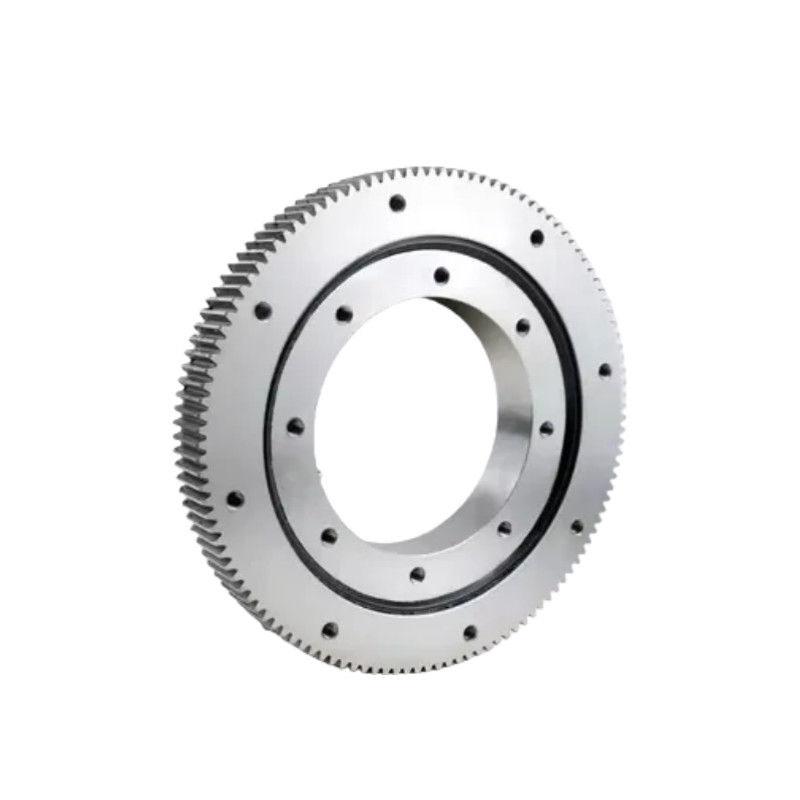

বাহ্যিক গিয়ার দাঁত সহ ভিএসএ সিরিজের চার পয়েন্ট যোগাযোগ বল স্লিং লেয়ার

বাহ্যিক গিয়ার দাঁত সহ ভিএসএ সিরিজের চার পয়েন্ট যোগাযোগ বল স্লিং লেয়ার

ভিএসএ বল ভেরিয়েং লেয়ার

চার পয়েন্ট যোগাযোগ বল Slewing বিয়ারিং

বাহ্যিক গিয়ার দাঁত ঘূর্ণন রিং লেয়ার

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

ভিএসএ সিরিজ

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
মডেল:
VSA200414 থেকে VSA201094
পণ্য:
ভিএসএ টার্নটেবল বিয়ারিং
উপাদান:
ভারবহন ইস্পাত, স্টেইনলেস স্টীল, প্লাস্টিক / পলিমার সামগ্রী, লুব্রিকেন্ট, সিরামিক সামগ্রী
অন্তর ধ্বনি:
342 থেকে 1024 মিমি
বাহিরের চক্র:
503.3 থেকে 1198.1 মিমি
খ:
44.5 মিমি
এইচ:
56 মিমি
রেডিয়াল ক্লিয়ারেন্স:
0 থেকে 0.05
অক্ষীয় স্বচ্ছতা:
0 থেকে 0.08
গ্যারান্টি:
১ বছর
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
১টি সেট
মূল্য
To Be Negotiated
প্যাকেজিং বিবরণ
কার্টন বাক্স
ডেলিভারি সময়
3-4 সপ্তাহ
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 20000 সেট
পণ্যের বর্ণনা

ভিএসএ সিরিজের টার্নটেবল লেয়ার

পরিচিতি

ভিএসএ সিরিজটিতে বাহ্যিক গিয়ার দাঁত সহ চার পয়েন্টের যোগাযোগের বল স্টিভিং লেয়ার, ক্রস রোলার টার্নটেবিল লেয়ার এবং চার পয়েন্টের যোগাযোগের বল টার্নটেবল লেয়ার রয়েছে।এগুলো সিল দিয়ে ইনস্টল করা যায়, তেল কাপ দিয়ে সজ্জিত, একটি ছোট পরিসীমা ক্লিয়ারান্স টর্ক সামঞ্জস্য এবং বিভিন্ন ধরনের কাজের অবস্থার প্রয়োজনীয়তা পূরণ, অত্যন্ত নির্ভুল।

ভিএসএ সিরিজের চার-পয়েন্টের যোগাযোগের বল স্লেভিং লেয়ারটি একযোগে বড় রেডিয়াল লোড, অক্ষীয় লোড, ওভারল্যাপিং মন্ট এবং অন্যান্য বিস্তৃত লোড বহন করতে সক্ষম।এটি একাধিক ফাংশন যেমন সমর্থন একত্রিত করেকম্প্যাক্ট কাঠামো, সহজ ইনস্টলেশন এবং সুবিধাজনক রক্ষণাবেক্ষণ এটি ভারী এবং কম গতির পরিস্থিতিতে ব্যবহারের জন্য আদর্শ করে তোলে, যেমন উত্তোলন যন্ত্রপাতি,এক্সক্যাভেটরএটি একটি অত্যন্ত বহুমুখী ভারবহন যা বিভিন্ন অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।

টার্নটেবল লেয়ারের বৈশিষ্ট্য

1.উচ্চ লোড ক্ষমতাঃতাদের কম্প্যাক্ট আকার সত্ত্বেও, এই বিয়ারিংগুলি উল্লেখযোগ্য রেডিয়াল, অক্ষীয় এবং টিল্টিং টেম্পমেন্ট লোডগুলি পরিচালনা করতে পারে।

2.নিম্ন প্রোফাইলঃতাদের পাতলা, কম প্রোফাইল নকশা তাদের কম্প্যাক্ট স্পেসে ফিট করতে সক্ষম করে, তাদের যথার্থতা এবং ছোট আকারের অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে।

3.মসৃণ ঘূর্ণনঃমসৃণ ঘূর্ণন প্রদান করার জন্য ডিজাইন করা হয়েছে, যা সঠিক অবস্থান এবং আন্দোলন প্রয়োজন অ্যাপ্লিকেশনের জন্য অপরিহার্য।

4.ইন্টিগ্রেটেড সিলঃঅনেক কমপ্যাক্ট টার্নটেবল বিয়ারিংগুলি দূষণের বিরুদ্ধে সুরক্ষা এবং কঠোর পরিবেশে জীবনকাল বাড়ানোর জন্য ইন্টিগ্রেটেড সিল সহ আসে।

কিভাবে একটি টার্নটেবল লেয়ার নির্বাচন করবেন

1.লোডের প্রয়োজনীয়তাঃলোডের ধরন (অক্ষীয়, রেডিয়াল, মুহুর্ত) এবং মাত্রা নির্ধারণ করুন।

2.যথার্থতা:রোবোটিক্স বা মেডিকেল সরঞ্জামগুলির জন্য উচ্চতর নির্ভুলতার বিয়ারিংগুলির প্রয়োজন হতে পারে।

3.পরিবেশগত কারণঃধুলো, আর্দ্রতা এবং তাপমাত্রা বিবেচনা করুন, যেহেতু এগুলি ভারবহন কর্মক্ষমতা প্রভাবিত করতে পারে।

4.মাউন্ট ডিজাইনঃকিছু অ্যাপ্লিকেশন সহজ ইনস্টলেশনের জন্য ফ্ল্যাঞ্জ-মাউন্ট করা ডিজাইন থেকে উপকৃত হতে পারে।

বিশেষ উল্লেখ

মডেল প্রধান মাত্রা ইনস্টলেশনের মাত্রা বেসিক নামমাত্র লোড ছাড়পত্র
ডি d বি বি১ এইচ করা এম Z বাইরের রিং অভ্যন্তরীণ রিং অক্ষীয় রেডিয়াল
পিচ সেন্টার দূরত্ব মাউন্ট হোল পিচ সেন্টার দূরত্ব মাউন্ট হোল গতিশীল স্ট্যাটিক গতিশীল স্ট্যাটিক রেডিয়াল অক্ষীয়
VSA200414 503.3 342 44.5 44.5 56 495 5 99 455 ২০-এম১২, গভীরতা ২০ 368 24-φ14 169 560 111 248 0 ~ 005 0 ~ 008
VSA202544 640.3 472 44.5 44.5 56 630 6 105 585 ২৮-এম১২, গভীরতা ২০ 498 32-φ১৪ 188 740 123 325 0 ~ 005 0 ~ 008
VSA200644 742.3 572 44.5 44.5 56 732 6 122 685 32-এম১২, গভীরতা ২০ 598 36-φ14 200 880 131 385 0 ~ 005 0 ~ 008
VSA200744 838.1 672 44.5 44.5 56 828 6 138 785 ৩৬-এম১২, গভীরতা ২০ 698 40-φ14 211 1010 138 445 0 ~ 005 0 ~ 008
VSA200844 950.1 772 44.5 44.5 56 936 8 117 885 ৩৬-এম১২, গভীরতা ২০ 798 40-φ14 222 1150 145 510 0 ~ 005 0 ~ 008
VSA200944 1046.1 872 44.5 44.5 56 1032 8 129 985 ৪০-এম১২, গভীরতা ২০ 898 44-φ14 231 1280 151 570 0 ~ 005 0 ~ 008
VSA201094 1198.1 1024 44.5 44.5 56 1184 8 148 1135 ৪৪-এম১২ ২০ গভীরতার সাথে 1048 48-φ14 244 1490 160 660 0 ~ 005 0 ~ 008

অঙ্কন

বাহ্যিক গিয়ার দাঁত সহ ভিএসএ সিরিজের চার পয়েন্ট যোগাযোগ বল স্লিং লেয়ার 0

প্রয়োগ

বাহ্যিক গিয়ার দাঁত সহ ভিএসএ সিরিজের চার পয়েন্ট যোগাযোগ বল স্লিং লেয়ার 1   বাহ্যিক গিয়ার দাঁত সহ ভিএসএ সিরিজের চার পয়েন্ট যোগাযোগ বল স্লিং লেয়ার 2   বাহ্যিক গিয়ার দাঁত সহ ভিএসএ সিরিজের চার পয়েন্ট যোগাযোগ বল স্লিং লেয়ার 3   বাহ্যিক গিয়ার দাঁত সহ ভিএসএ সিরিজের চার পয়েন্ট যোগাযোগ বল স্লিং লেয়ার 4
শিল্প অটোমেশন চিকিৎসা সরঞ্জাম এয়ারস্পেস যথার্থ সরঞ্জাম
