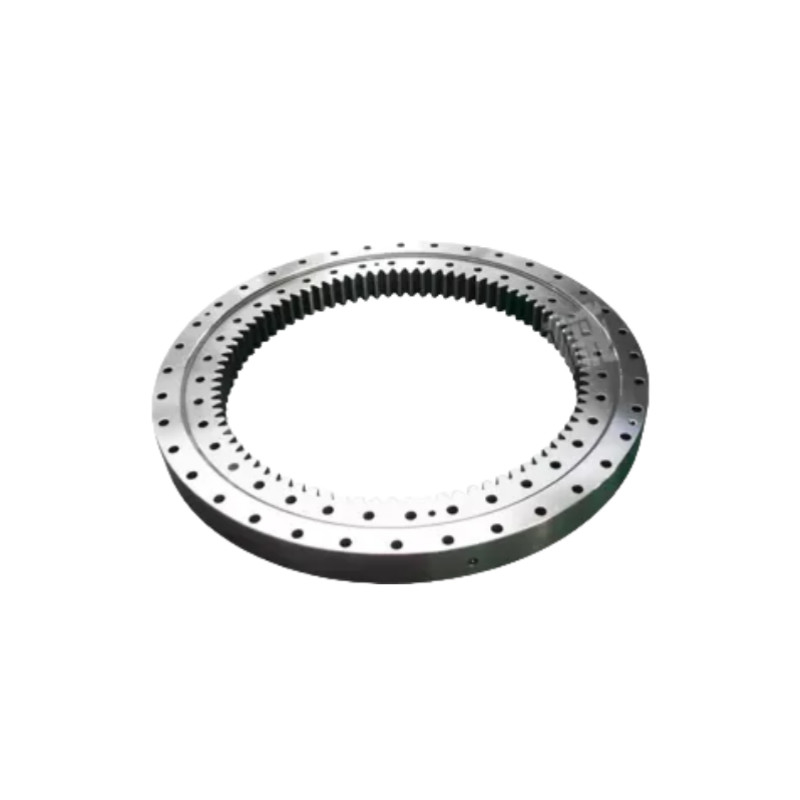

ভিএসআই সিরিজ চার পয়েন্ট যোগাযোগ বল স্লিভিং টার্নটেবল অভ্যন্তরীণ গিয়ার দাঁত সঙ্গে লেয়ার

ভিএসআই সিরিজ চার পয়েন্ট যোগাযোগ বল স্লিভিং টার্নটেবল অভ্যন্তরীণ গিয়ার দাঁত সঙ্গে লেয়ার

ভিএসআই টার্নটেবিল লেয়ারিং

চার পয়েন্ট কন্টাক্ট বল টার্নটেবিল লেয়ার

ভিএসআই স্পিনিং লেয়ার প্রস্তুতকারক

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

ভিএসআই সিরিজ

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
মডেল:
VSI200414 থেকে VSI201094
পণ্য:
ভিএসআই টার্নটেবিল লেয়ারিং
উপাদান:
ভারবহন ইস্পাত, স্টেইনলেস স্টীল, প্লাস্টিক / পলিমার সামগ্রী, লুব্রিকেন্ট, সিরামিক সামগ্রী
অন্তর ধ্বনি:
৩২৫ থেকে ৯৮৪ মিমি
বাহিরের চক্র:
486 থেকে 1166 মিমি
খ:
44.5 মিমি
এইচ:
56 মিমি
রেডিয়াল ক্লিয়ারেন্স:
0 থেকে 0.05
অক্ষীয় স্বচ্ছতা:
0 থেকে 0.08
গ্যারান্টি:
১ বছর
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
১টি সেট
মূল্য
To Be Negotiated
প্যাকেজিং বিবরণ
কার্টন বাক্স
ডেলিভারি সময়
3-4 সপ্তাহ
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 20000 সেট
পণ্যের বর্ণনা

ভিএসআই সিরিজের টার্নটেবল লেয়ার

পরিচিতি

অভ্যন্তরীণ গিয়ার দাঁত সহ ভিএসআই সিরিজের চার পয়েন্টের যোগাযোগের বল স্লেভিং লেয়ারটি একটি সিল দিয়ে ইনস্টল করার জন্য ডিজাইন করা হয়েছে, যা একটি তেল কাপ দিয়ে সজ্জিত,এবং একটি ছোট পরিসীমা ক্লিয়ারেন্স টর্ক সামঞ্জস্য করা যেতে পারেএই বেয়ারটি বিভিন্ন কাজের অবস্থার জন্য উপযুক্ত এবং প্রয়োজনীয় নির্ভুলতা পূরণ করতে পারে।
ভিএসআই সিরিজের টার্নটেবিল লেয়ারটি বড় রেডিয়াল লোড, অক্ষীয় লোড, ওভারটাইপিং মোমন্ট এবং অন্যান্য বিস্তৃত লোড বহন করতে সক্ষম। এটি সমর্থন, ঘূর্ণন,ট্রান্সমিশন এবং ফিক্সিং. কম্প্যাক্ট কাঠামো, সহজ ইনস্টলেশন এবং সুবিধাজনক রক্ষণাবেক্ষণ এটি ভারী এবং কম গতির অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে, যেমন উত্তোলন যন্ত্রপাতি, খননকারী, টার্নটেবল, বায়ু টারবাইন,জ্যোতির্বিদ্যার টেলিস্কোপএটি একটি অত্যন্ত বহুমুখী ভারবহন যা বিভিন্ন শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।

টার্নটেবল লেয়ারের বৈশিষ্ট্য

1.উচ্চ লোড ক্ষমতাঃটার্নটেবিল বিয়ারিংগুলি উল্লেখযোগ্য রেডিয়াল, অক্ষীয় এবং টিল্টিং টেম্পমেন্ট লোডগুলিকে সমর্থন করতে পারে।

2.মসৃণ ঘূর্ণনঃএগুলি এমনভাবে ডিজাইন করা হয়েছে যাতে ভারী লোডের অধীনেও মসৃণ, অবিচ্ছিন্ন ঘূর্ণন সম্ভব হয়।

3.যথার্থতা:যন্ত্রপাতি বা রোবোটিক্সের মতো সঠিক অবস্থান নির্ধারণের জন্য কিছু বিয়ারিং উচ্চ নির্ভুলতার সাথে ডিজাইন করা হয়।

কিভাবে একটি টার্নটেবল লেয়ার নির্বাচন করবেন

1.লোডের প্রয়োজনীয়তাঃলোডের ধরন (অক্ষীয়, রেডিয়াল, মুহুর্ত) এবং মাত্রা নির্ধারণ করুন।

2.যথার্থতা:রোবোটিক্স বা মেডিকেল সরঞ্জামগুলির জন্য উচ্চতর নির্ভুলতার বিয়ারিংগুলির প্রয়োজন হতে পারে।

3.পরিবেশগত কারণঃধুলো, আর্দ্রতা এবং তাপমাত্রা বিবেচনা করুন, যেহেতু এগুলি ভারবহন কর্মক্ষমতা প্রভাবিত করতে পারে।

4.মাউন্ট ডিজাইনঃকিছু অ্যাপ্লিকেশন সহজ ইনস্টলেশনের জন্য ফ্ল্যাঞ্জ-মাউন্ট করা ডিজাইন থেকে উপকৃত হতে পারে।

বিশেষ উল্লেখ

মডেল প্রধান মাত্রা ইনস্টলেশনের মাত্রা বেসিক নামমাত্র লোড ছাড়পত্র
ডি d বি বি১ এইচ করা এম Z বাইরের রিং অভ্যন্তরীণ রিং অক্ষীয় রেডিয়াল
পিচ সেন্টার দূরত্ব মাউন্ট হোল পিচ সেন্টার দূরত্ব মাউন্ট হোল গতিশীল স্ট্যাটিক গতিশীল স্ট্যাটিক রেডিয়াল অক্ষীয়
VSI200414 486 325 44.5 44.5 56 335 5 67 460 24-φ14 375 ২৪-এম১২, গভীরতা ২০ 169 560 111 248 0 ~ 005 0 ~ 008
ভিএসআই ২০০৫৪৪ 616 444 44.5 44.5 56 456 6 76 590 32-φ১৪ 505 32-এম১২, গভীরতা ২০ 188 740 123 325 0 ~ 005 0 ~ 008
ভিএসআই ২০০৬৪৪ 716 546 44.5 44.5 56 558 6 93 690 36-φ14 605 ৩৬-এম১২, গভীরতা ২০ 200 880 131 385 0 ~ 005 0 ~ 008
ভিএসআই ২০০৭৪৪ 816 648 44.5 44.5 56 660 6 110 790 40-φ14 705 ৪০-এম১২, গভীরতা ২০ 211 1010 138 445 0 ~ 005 0 ~ 008
ভিএসআই ২০০৮৪৪ 916 736 44.5 44.5 56 752 8 94 890 40-φ14 805 ৪০-এম১২, গভীরতা ২০ 222 1150 145 510 0 ~ 005 0 ~ 008
VSI200944 1016 840 44.5 44.5 56 856 8 107 990 44-φ14 905 ৪৪-এম১২ ২০ গভীরতার সাথে 231 1280 151 570 0 ~ 005 0 ~ 008
VSI201094 1166 984 44.5 44.5 56 1000 8 125 1091 48-φ14 1055 ৪৮-এম১২, গভীরতা ২০ 244 1490 160 660 0 ~ 005 0 ~ 008

অঙ্কন

ভিএসআই সিরিজ চার পয়েন্ট যোগাযোগ বল স্লিভিং টার্নটেবল অভ্যন্তরীণ গিয়ার দাঁত সঙ্গে লেয়ার 0

প্রয়োগ

ভিএসআই সিরিজ চার পয়েন্ট যোগাযোগ বল স্লিভিং টার্নটেবল অভ্যন্তরীণ গিয়ার দাঁত সঙ্গে লেয়ার 1   ভিএসআই সিরিজ চার পয়েন্ট যোগাযোগ বল স্লিভিং টার্নটেবল অভ্যন্তরীণ গিয়ার দাঁত সঙ্গে লেয়ার 2   ভিএসআই সিরিজ চার পয়েন্ট যোগাযোগ বল স্লিভিং টার্নটেবল অভ্যন্তরীণ গিয়ার দাঁত সঙ্গে লেয়ার 3   ভিএসআই সিরিজ চার পয়েন্ট যোগাযোগ বল স্লিভিং টার্নটেবল অভ্যন্তরীণ গিয়ার দাঁত সঙ্গে লেয়ার 4
শিল্প অটোমেশন চিকিৎসা সরঞ্জাম এয়ারস্পেস যথার্থ সরঞ্জাম
