পরিচিতি

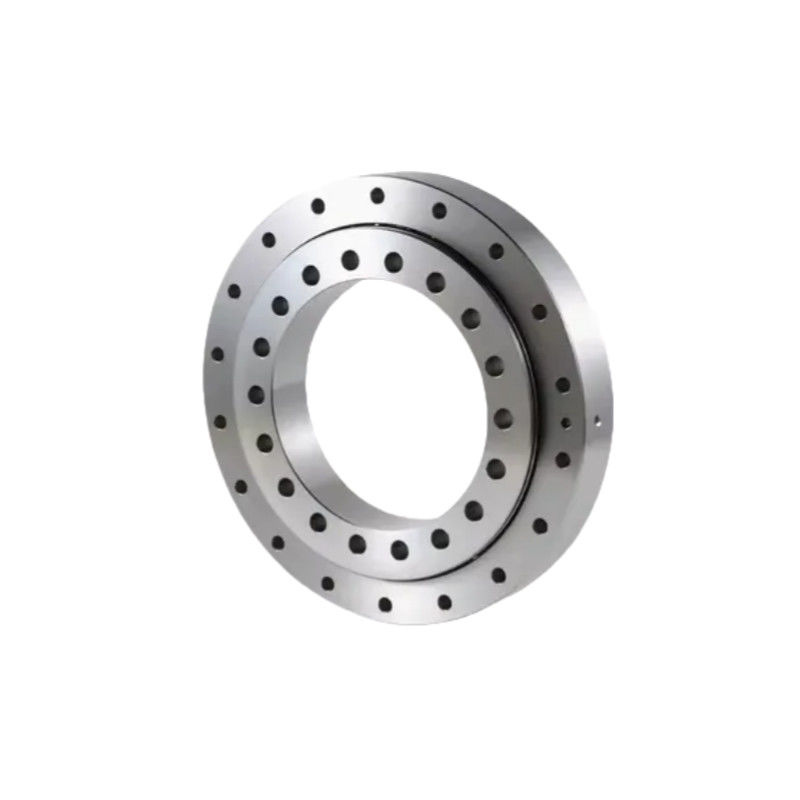

ভিএসইউ সিরিজের চার-পয়েন্টের যোগাযোগের বল স্লেভিং লেয়ার, গিয়ার রিং ছাড়াই, টার্নটেবিল লেয়ার একটি উচ্চ-পারফরম্যান্স পণ্য যা একটি সিল দিয়ে ইনস্টল করা যেতে পারে, একটি তেল কাপ দিয়ে সজ্জিত,এবং একটি পরিসীমা যে আপনার চাহিদা অনুসারে একটি অপ্টিমাম টর্ক ক্লিয়ারেন্স প্রদান করার জন্য নিয়ন্ত্রিতএর নির্ভুলতা বিভিন্ন কাজের অবস্থার প্রয়োজনীয়তা পূরণের জন্য ডিজাইন করা হয়েছে।
ভিএসইউ সিরিজের চার-পয়েন্টের যোগাযোগের বল স্লেভিং লেয়ার এবং টার্নটেবিল লেয়ার, যার মধ্যে একটি গিয়ার রিং অন্তর্ভুক্ত নেই, উল্লেখযোগ্য রেডিয়াল এবং অক্ষীয় লোড, ওভারটাইপিং মন্ট,এবং অন্যান্য সামগ্রিক লোডএটি একটি অত্যন্ত বহুমুখী উপাদান যা সমর্থন, ঘূর্ণন, সংক্রমণ এবং স্থিরকরণ সহ একাধিক ফাংশন সম্পাদন করতে পারে।সহজ ইনস্টলেশন এবং সুবিধাজনক রক্ষণাবেক্ষণ এই পণ্য ভারী এবং কম গতির অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে, যেমন উত্তোলন যন্ত্রপাতি, খননকারক, টার্নটেবল, বায়ু টারবাইন, জ্যোতির্বিজ্ঞান টেলিস্কোপ, ট্যাঙ্ক টাওয়ার এবং অন্যান্য ডিভাইস।এটি একটি অত্যন্ত বহুমুখী পণ্য যা বিভিন্ন শিল্পে ব্যাপকভাবে ব্যবহৃত হয়.
টার্নটেবল লেয়ারের বৈশিষ্ট্য
1.উচ্চ লোড ক্ষমতাঃটার্নটেবিল বিয়ারিংগুলি উল্লেখযোগ্য রেডিয়াল, অক্ষীয় এবং টিল্টিং টেম্পমেন্ট লোডগুলিকে সমর্থন করতে পারে।
2.মসৃণ ঘূর্ণনঃএগুলি এমনভাবে ডিজাইন করা হয়েছে যাতে ভারী লোডের অধীনেও মসৃণ, অবিচ্ছিন্ন ঘূর্ণন সম্ভব হয়।
3.যথার্থতা:যন্ত্রপাতি বা রোবোটিক্সের মতো সঠিক অবস্থান নির্ধারণের জন্য কিছু বিয়ারিং উচ্চ নির্ভুলতার সাথে ডিজাইন করা হয়।
কিভাবে একটি টার্নটেবল লেয়ার নির্বাচন করবেন
1.লোডের প্রয়োজনীয়তাঃলোডের ধরন (অক্ষীয়, রেডিয়াল, মুহুর্ত) এবং মাত্রা নির্ধারণ করুন।
2.যথার্থতা:রোবোটিক্স বা মেডিকেল সরঞ্জামগুলির জন্য উচ্চতর নির্ভুলতার বিয়ারিংগুলির প্রয়োজন হতে পারে।
3.পরিবেশগত কারণঃধুলো, আর্দ্রতা এবং তাপমাত্রা বিবেচনা করুন, যেহেতু এগুলি ভারবহন কর্মক্ষমতা প্রভাবিত করতে পারে।
4.মাউন্ট ডিজাইনঃকিছু অ্যাপ্লিকেশন সহজ ইনস্টলেশনের জন্য ফ্ল্যাঞ্জ-মাউন্ট করা ডিজাইন থেকে উপকৃত হতে পারে।
বিশেষ উল্লেখ
মডেল | প্রধান মাত্রা | ইনস্টলেশন মাত্রা | বেসিক নামমাত্র লোড | ছাড়পত্র | |||||||||||
ডি | d | বি | বি১ | এইচ | বাহ্যিক রিং | অভ্যন্তরীণ রিং | অক্ষীয় | রেডিয়াল | |||||||
পিচ সেন্টার দূরত্ব | মাউন্ট হোল | পিচ সেন্টার দূরত্ব | মাউন্ট হোল | গতিশীল | স্ট্যাটিক | গতিশীল | স্ট্যাটিক | রেডিয়াল | অক্ষীয় | ||||||
VSU200414 | 486 | 342 | 44.5 | 44.5 | 56 | 460 | 24-φ14 | 367 | 24-φ14 | 169 | 560 | 111 | 248 | 0 ~ 005 | 0 ~ 008 |
VSU200544 | 616 | 472 | 44.5 | 44.5 | 56 | 590 | 32-φ১৪ | 498 | 32-φ১৪ | 188 | 740 | 123 | 325 | 0 ~ 005 | 0 ~ 008 |
VSU200644 | 716 | 572 | 44.5 | 44.5 | 56 | 690 | 36-φ14 | 598 | 36-φ14 | 200 | 880 | 131 | 385 | 0 ~ 005 | 0 ~ 008 |
VSU200744 | 816 | 672 | 44.5 | 44.5 | 56 | 790 | 40-φ14 | 698 | 40-φ14 | 211 | 1010 | 138 | 445 | 0 ~ 005 | 0 ~ 008 |
VSU200844 | 916 | 772 | 44.5 | 44.5 | 56 | 890 | 40-φ14 | 798 | 40-φ14 | 222 | 1150 | 145 | 510 | 0 ~ 005 | 0 ~ 008 |
VSU200944 | 1016 | 872 | 44.5 | 44.5 | 56 | 990 | 44-φ14 | 898 | 44-φ14 | 231 | 1280 | 151 | 570 | 0 ~ 005 | 0 ~ 008 |
VSU201094 | 1166 | 1022 | 44.5 | 44.5 | 56 | 1140 | 48-φ14 | 1048 | 48-φ14 | 244 | 1490 | 160 | 660 | 0 ~ 005 | 0 ~ 008 |
অঙ্কন
প্রয়োগ
ভারী যন্ত্রপাতি:ঘূর্ণনশীল বাহু বা বুমকে সমর্থন করার জন্য খননকারী, ক্রেন এবং অন্যান্য বড় নির্মাণ সরঞ্জামগুলিতে ব্যবহৃত হয়।
ইন্ডাস্ট্রিয়াল টার্নটেবল:উত্পাদন বা সঞ্চয় করার জন্য বড় শিল্প টার্নটেবিলগুলিতে ঘূর্ণনের জন্য ব্যবহৃত হয়।
রোবোটিক্স:যথার্থ ঘূর্ণনশীল বেলারগুলি রোবোটিক্সে ব্যবহৃত হয় যেখানে সঠিক ঘূর্ণন অপরিহার্য।
বায়ু টারবাইন:এটি বায়ু টারবাইনগুলির জাই এবং পিচ সিস্টেমে পাওয়া যায় যাতে ফলক এবং ওরিয়েন্টেশন সামঞ্জস্য করতে সহায়তা করে।
মেডিকেল সরঞ্জাম:যথার্থ সংস্করণগুলি ইমেজিং সরঞ্জামগুলিতে ব্যবহার করা হয়, যেমন সিটি বা এমআরআই মেশিন, মসৃণ ঘূর্ণনের জন্য।
![]() |
![]() |
![]() |
![]() |
শিল্প অটোমেশন | চিকিৎসা সরঞ্জাম | এয়ারস্পেস | যথার্থ সরঞ্জাম |
