উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
Giant Precision
সাক্ষ্যদান:
ISO9001
মডেল নম্বার:
কমপ্যাক্ট সিরিজ
পরিচিতি

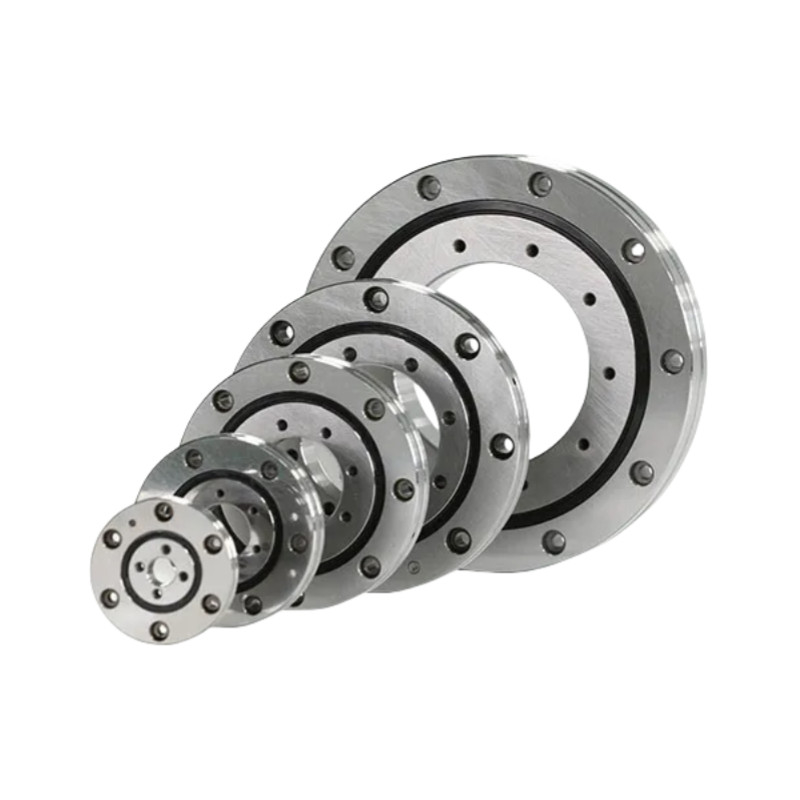

উচ্চ নির্ভুলতা ক্রস রোলার লেয়ার 88 গ্রাহকদের নির্দিষ্ট প্রত্যাশা এবং প্রয়োজনীয়তা পূরণ করার জন্য ডিজাইন করা হয়েছে।উচ্চ নির্ভুলতা ক্রস রোলার bearings 88 অবস্থান উচ্চ নির্ভুলতা প্রস্তাব, যা রোবট, ইনডেক্সিং টেবিল, পজিশনার, মেশিন টুল, টার্নটেবল, টুল চেঞ্জার, ওয়েল্ডিং সেল এবং অন্যান্য অ্যাপ্লিকেশনগুলির জন্য উল্লেখযোগ্য সুবিধা প্রদান করে।স্বতন্ত্র ঘূর্ণন কম টর্ক সঙ্গে, এবং উচ্চ জ্যামিতিক গুণমান এটি শিল্প অ্যাপ্লিকেশন বিস্তৃত জন্য একটি আদর্শ পছন্দ করে তোলে।
প্রি-লোড এবং গ্রাউন্ড রেসওয়ে সহ ক্রস রোল ডিজাইন মেশিনের জীবনকাল জুড়ে নির্ভরযোগ্য পারফরম্যান্স নিশ্চিত করে।
টার্নটেবল লেয়ারের বৈশিষ্ট্য
1.উচ্চ লোড ক্ষমতাঃটার্নটেবিল বিয়ারিংগুলি উল্লেখযোগ্য রেডিয়াল, অক্ষীয় এবং টিল্টিং টেম্পমেন্ট লোডগুলিকে সমর্থন করতে পারে।
2.মসৃণ ঘূর্ণনঃএগুলি এমনভাবে ডিজাইন করা হয়েছে যাতে ভারী লোডের অধীনেও মসৃণ, অবিচ্ছিন্ন ঘূর্ণন সম্ভব হয়।
3.যথার্থতা:যন্ত্রপাতি বা রোবোটিক্সের মতো সঠিক অবস্থান নির্ধারণের জন্য কিছু বিয়ারিং উচ্চ নির্ভুলতার সাথে ডিজাইন করা হয়।
কিভাবে একটি টার্নটেবল লেয়ার নির্বাচন করবেন
1.লোডের প্রয়োজনীয়তাঃলোডের ধরন (অক্ষীয়, রেডিয়াল, মুহুর্ত) এবং মাত্রা নির্ধারণ করুন।
2.যথার্থতা:রোবোটিক্স বা মেডিকেল সরঞ্জামগুলির জন্য উচ্চতর নির্ভুলতার বিয়ারিংগুলির প্রয়োজন হতে পারে।
3.পরিবেশগত কারণঃধুলো, আর্দ্রতা এবং তাপমাত্রা বিবেচনা করুন, যেহেতু এগুলি ভারবহন কর্মক্ষমতা প্রভাবিত করতে পারে।
4.মাউন্ট ডিজাইনঃকিছু অ্যাপ্লিকেশন সহজ ইনস্টলেশনের জন্য ফ্ল্যাঞ্জ-মাউন্ট করা ডিজাইন থেকে উপকৃত হতে পারে।
বিশেষ উল্লেখ
| উল্লেখ | ওজন কেজি | মাত্রা মিমি | বন্ধন মিমি | ২টি সমানভাবে বিভক্ত গ্রীস স্তনবৃন্ত | অক্ষীয় প্রবাহ | রেডিয়াল প্রবাহ | সর্বাধিক স্টার্ট টর্ক | সর্বাধিক অনুমোদিত ঘূর্ণন গতি | অনুরূপ | ||||||||||||||||
| μm | μm | (আউট লোড) | rpm | ||||||||||||||||||||||
| ডি | ডি | সি | সিআই | HT | সে | এইচসিই | হাই | এইচসিআই | Dt | ডিআই | হাই | Fe | না | ফাই | নি | মাত্রা | অথবা | আইআর | অথবা | আইআর | মিমি | ||||
| h5 | h5 | ||||||||||||||||||||||||
| ৮৮-০১৪৮-০০ | 4 | 208 | 91 | 210 | 90 | 25 | 24.8 | 6 | 24.8 | 10 | 9 | 14 | 8.6 | 187 | 12 | 112 | 12 | এম৬*১।00 | 4 | 4 | 4 | 4 | 10 | 235 | RU148G |
| ৮৮-০১৭৮-০০ | 6 | 239 | 116 | 240 | 115 | 28 | 27.8 | 8 | 27.8 | 10 | 9 | 14 | 8.6 | 217 | 12 | 139 | 12 | এম৬*১।00 | 5 | 5 | 5 | 5 | 15 | 195 | RU178G |
| ৮৮-০২২৮-০০ | 11 | 294 | 161 | 295 | 160 | 35 | 34.8 | 10 | 34.8 | 10 | 11 | 17.5 | 10.8 | 270 | 12 | 184 | 12 | এম১০*১00 | 6 | 6 | 6 | 6 | 20 | 150 | RU228G |
| 88-0297-00 | 21 | 379 | 211 | 380 | 210 | 40 | 39.8 | 10 | 39.8 | 10 | 13.5 | 20 | 13 | 350 | 16 | 240 | 16 | এম১০*১00 | 8 | 8 | 8 | 8 | 35 | 115 | RU297G |
| ৮৮-০৪৪৫-০০ | 41 | 539 | 351 | 540 | 350 | 45 | 44.8 | 10 | 44.8 | 10 | 13.5 | 20 | 13 | 505 | 24 | 385 | 24 | এম১০*১00 | 12 | 12 | 12 | 12 | 55 | 75 | RU445G |
অঙ্কন
প্রয়োগ
|
|
|
|
| শিল্প অটোমেশন | চিকিৎসা সরঞ্জাম | এয়ারস্পেস | যথার্থ সরঞ্জাম |
