উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
Giant Precision
সাক্ষ্যদান:
ISO9001
মডেল নম্বার:
XSU সিরিজ
পরিচিতি

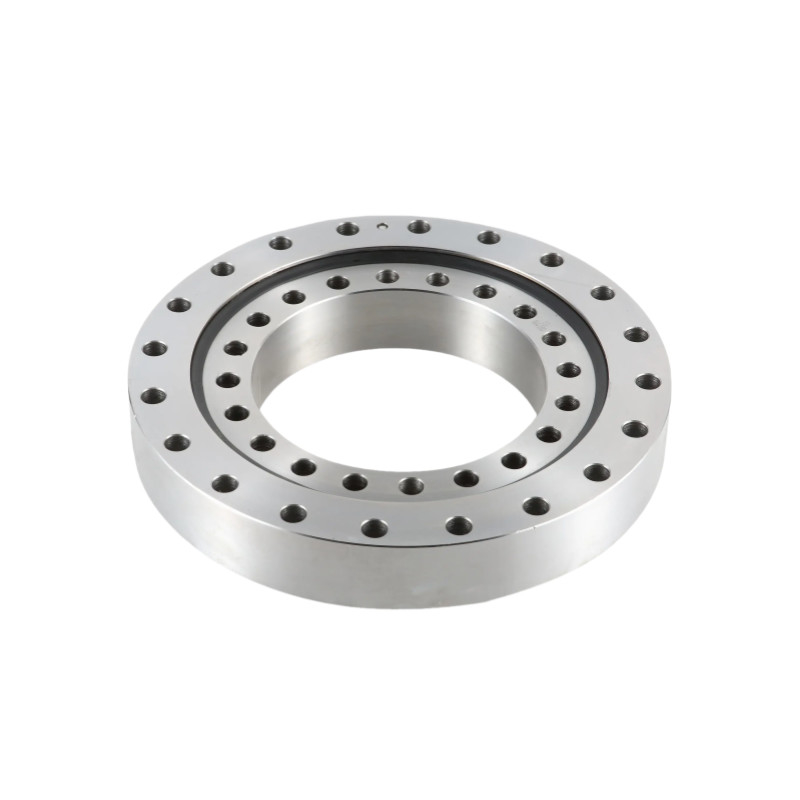

এক্সএসইউ সিরিজ (ইন্টিগ্রেটেড অভ্যন্তরীণ এবং বাইরের রিং) স্থির ফ্ল্যাঞ্জ এবং সমর্থন আসনগুলির প্রয়োজনীয়তা দূর করে।ইনস্টলেশনের পারফরম্যান্সের উপর প্রায় কোন প্রভাব নেই, এইভাবে স্থিতিশীলতা অর্জন, একটি নির্দিষ্ট ঘূর্ণন নির্ভুলতা এবং টর্ক যা উভয় বাইরের এবং অভ্যন্তরীণ রিং ঘূর্ণন জন্য ব্যবহার করা যেতে পারে।
টার্নটেবল লেয়ারের বৈশিষ্ট্য
1.উচ্চ লোড ক্ষমতাঃটার্নটেবিল বিয়ারিংগুলি উল্লেখযোগ্য রেডিয়াল, অক্ষীয় এবং টিল্টিং টেম্পমেন্ট লোডগুলিকে সমর্থন করতে পারে।
2.মসৃণ ঘূর্ণনঃএগুলি এমনভাবে ডিজাইন করা হয়েছে যাতে ভারী লোডের অধীনেও মসৃণ, অবিচ্ছিন্ন ঘূর্ণন সম্ভব হয়।
3.যথার্থতা:যন্ত্রপাতি বা রোবোটিক্সের মতো সঠিক অবস্থান নির্ধারণের জন্য কিছু বিয়ারিং উচ্চ নির্ভুলতার সাথে ডিজাইন করা হয়।
বিশেষ উল্লেখ
মডেল নং। |
শ্যাফ্ট
|
ডাইমেনসিন ((মিমি) | বেসিক লোড রেটিং অক্ষীয় |
বেসিক লোড রেটিং
|
গতি সীমাবদ্ধ | ওজন | ||||||||
ব্যাসার্ধ
|
রেডিয়াল
|
|||||||||||||
অভ্যন্তরীণ রিং
|
বাইরের রিং
|
প্রস্থ
|
ইনস্টলেশন গর্ত
|
চ্যামফার
|
দিন. লা | ডায়া লি | Ca KN | কোয়া KN | সি আর এন | করিন KN | r/min | কেজি | ||
d
|
ডি
|
বি
|
nB
|
r মিনিট
|
||||||||||
XSU080168 | 130 | 130 | 205 | 25.4 | 12 | 1.1 | 190 | 145 | 66 | 240 | 42 | 96 | 227 | 3.3 |
XSU080188 | 150 | 150 | 225 | 25.4 | 16 | 1.1 | 210 | 165 | 71 | 375 | 46 | 110 | 203 | 3.7 |
XSU080218 | 180 | 180 | 255 | 25.4 | 20 | 1.1 | 240 | 195 | 77 | 315 | 49 | 127 | 175 | 4.3 |
XSU080258 | 220 | 220 | 295 | 25.4 | 24 | 1.5 | 280 | 235 | 84 | 375 | 54 | 151 | 148 | 5.1 |
XSU080318 | 280 | 280 | 355 | 25.4 | 28 | 1.5 | 340 | 295 | 93 | 465 | 59 | 185 | 120 | 6.3 |
XSU080398 | 360 | 360 | 435 | 25.4 | 36 | 2 | 420 | 375 | 106 | 590 | 68 | 236 | 100 | 7.8 |
XSU140414 | 344 | 344 | 484 | 56 | 24 | 2 | 460 | 368 | 229 | 520 | 146 | 250 | 28 | |
XSU140544 | 474 | 474 | 614 | 56 | 32 | 2.5 | 590 | 498 | 270 | 680 | 170 | 330 | 38 | |
এক্সএসইউ ১৪০৬৪৪ | 574 | 574 | 714 | 56 | 36 | 2.5 | 690 | 598 | 290 | 800 | 185 | 395 | 44 | |
এক্সএসইউ ১৪০৭৪৪ | 674 | 674 | 814 | 56 | 40 | 3 | 790 | 698 | 315 | 930 | 200 | 455 | 52 | |
XSU140844 | 774 | 774 | 914 | 56 | 40 | 3 | 890 | 798 | 340 | 1050 | 215 | 510 | 60 | |
XSU140944 | 874 | 874 | 1014 | 56 | 44 | 3.6 | 990 | 898 | 360 | 1170 | 227 | 580 | 67 |
ড্রোয়িংস
প্রয়োগ
![]() |
![]() |
![]() |
![]() |
শিল্প অটোমেশন | চিকিৎসা সরঞ্জাম | এয়ারস্পেস | যথার্থ সরঞ্জাম |
