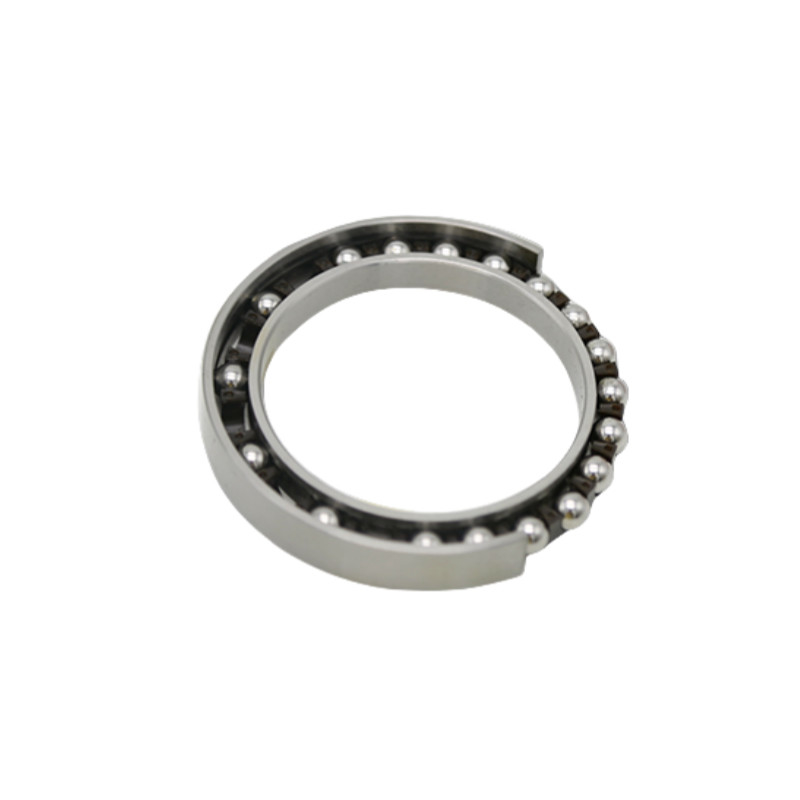

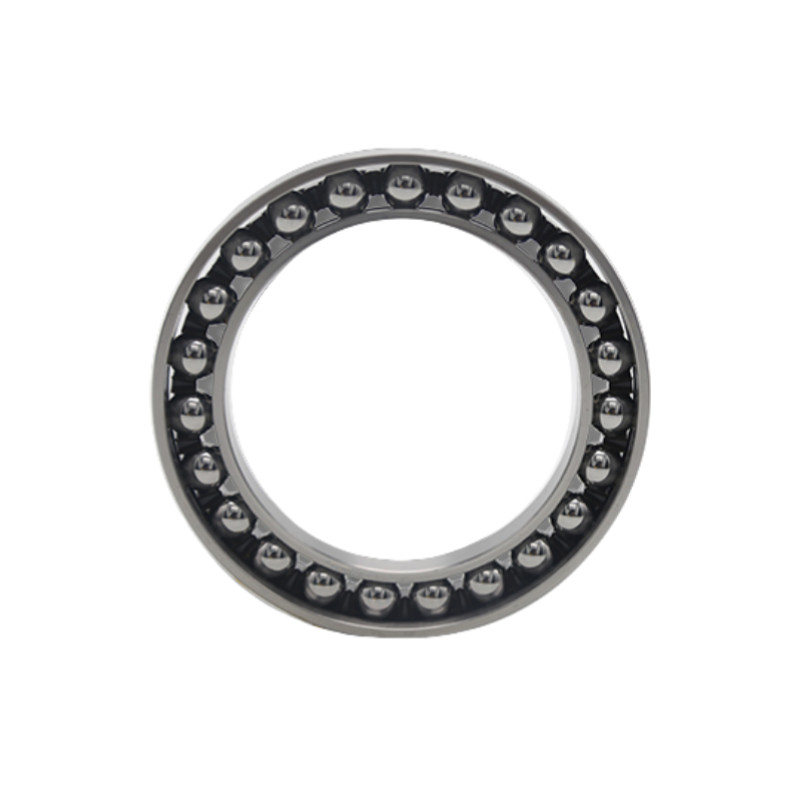

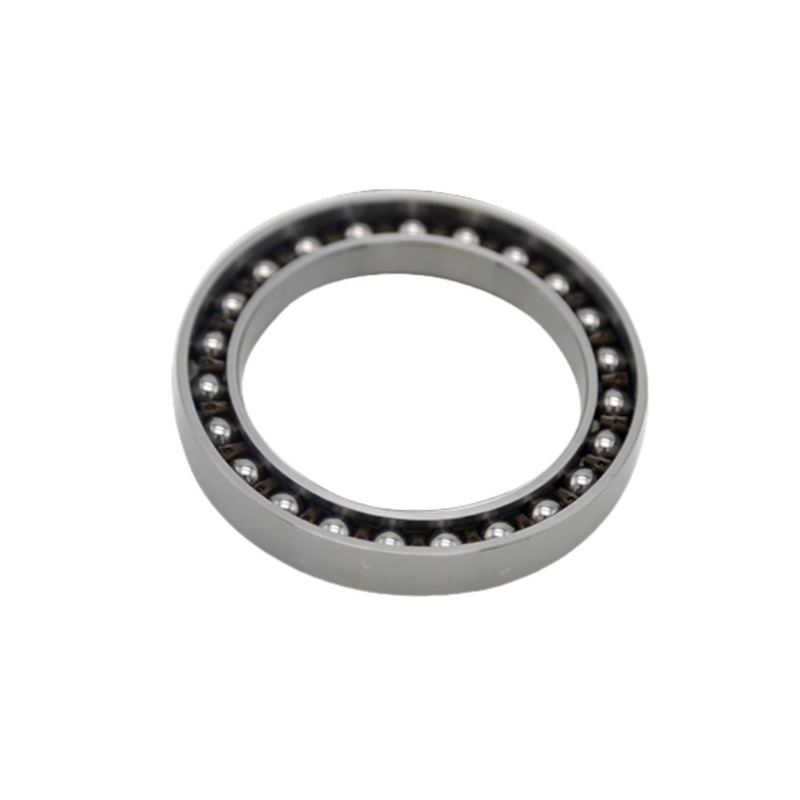

উচ্চ অনমনীয়তা HYR সিরিজ নমনীয় ভারবহন পাতলা প্রাচীর বেধ

উচ্চ অনমনীয়তা HYR সিরিজ নমনীয় ভারবহন পাতলা প্রাচীর বেধ

উচ্চ অনমনীয়তা নমনীয় ভারবহন

HYR সিরিজ নমনীয় লেয়ারিং

পাতলা প্রাচীর বেধ নমনীয় ভারবহন

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

HYR সিরিজ

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
মডেল:
HYR - 14 থেকে HYR - 65
পণ্য:
HYR সিরিজ হারমোনিক রিডুসার বিয়ারিং
উপাদান:
ভারবহন ইস্পাত, স্টেইনলেস স্টীল, প্লাস্টিক / পলিমার সামগ্রী, লুব্রিকেন্ট, সিরামিক সামগ্রী
ডি:
25.07 থেকে 117.856 মিমি
ডি:
33.896 থেকে 159.312 মিমি
খ:
6.35 থেকে 15.88 মিমি
গ:
6.095 থেকে 23.495 মিমি
গ্যারান্টি:
১ বছর
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
১টি সেট
মূল্য
To Be Negotiated
প্যাকেজিং বিবরণ
কার্টন বাক্স
ডেলিভারি সময়
3-4 সপ্তাহ
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 20000 সেট
পণ্যের বর্ণনা

HYR সিরিজ রোবট স্পেশাল লেয়ারিং

পরিচিতি

এইচওয়াইআর নমনীয় ভারবহন প্রধানত অল্টারনেটিং স্ট্রেস বহন করে। এর পাতলা প্রাচীরের বেধের কারণে, এটি ক্যামের সাথে মেলে যখন এটি বিকৃত হয়।উচ্চ কার্বন ক্রোমিয়াম লেয়ার ইস্পাত অভ্যন্তরীণ এবং বাইরের রিং এবং রোলিং উপাদান জন্য ব্যবহৃত হয়, এবং নাইলন ইন্টিগ্রেটেড রিটেনার ব্যবহার করা হয়।

HYR নমনীয় বিয়ারিং, প্রায়ই হারমোনিক ড্রাইভ সিস্টেম বা অন্যান্য উচ্চ নির্ভুলতা গিয়ার reducers ব্যবহার করা হয়,একটি উচ্চ-নির্ভুলতা সহ একটি ধরনের বিশেষভাবে পারফরম্যান্স ত্যাগ ছাড়া বিকৃতি সমন্বয় করার জন্য ডিজাইনরোবোটিক্স, অটোমেশন এবং এয়ারস্পেসের মতো নমনীয় এবং উচ্চ টর্ক অ্যাপ্লিকেশনগুলির জন্য এই বিয়ারিংগুলি অবিচ্ছেদ্য, যেখানে নমনীয়, নির্ভুল গতি এবং ন্যূনতম প্রতিক্রিয়া সহ অত্যন্ত গুরুত্বপূর্ণ।তাদের নমনীয়তা তাদের স্ট্রেন ওয়েভ গিয়ারিংয়ের অনন্য চাহিদাগুলির জন্য উপযুক্ত করে তোলে (ইউদাহরণস্বরূপ, হারমোনিক ড্রাইভ), যেখানে নমনীয়তা নিয়ন্ত্রিত বিকৃতির অধীনে উপাদানগুলির মিথস্ক্রিয়াকে অনুমতি দেয়।

রোটারি টেবিল লেয়ারের বৈশিষ্ট্য

1.বর্ধিত লোড বহন ক্ষমতাঃক্রস রোলার বা কৌণিক যোগাযোগের নকশা HYR বিয়ারিংগুলিকে একই সাথে রেডিয়াল, অক্ষীয় এবং টেম্পন্ট লোড পরিচালনা করতে সক্ষম করে,তাদের সীমিত স্থানে উচ্চ লোড চাহিদা সঙ্গে অ্যাপ্লিকেশন জন্য উপযুক্ত করে তোলে.

2.মসৃণ, সুনির্দিষ্ট আন্দোলন:এইচওয়াইআর বিয়ারিংগুলি কম ঘর্ষণের সাথে মসৃণ ঘূর্ণন সরবরাহ করে, যা প্রতিরোধ এবং পরিধানকে হ্রাস করে। এটি বিশেষত রোবোটিক অ্যাপ্লিকেশনগুলির জন্য উপকারী যেখানে নির্ভুলতা এবং প্রতিক্রিয়াশীলতা অপরিহার্য।

3.কমপ্যাক্ট এবং হালকা ওজনঃতাদের পাতলা নকশা এবং উচ্চ লোড ক্ষমতা তাদের কমপ্যাক্ট সিস্টেমের জন্য আদর্শ করে তোলে যেমন রোবোটিক জয়েন্ট বা হারমোনিক ড্রাইভ যেখানে স্থান সীমিত।

4.নমনীয়তার সাথে উচ্চ কঠোরতাঃএইচওয়াইআর বিয়ারিংগুলি ফ্লেক্স করার ক্ষমতা থাকা সত্ত্বেও উচ্চ কঠোরতা বজায় রাখে, যা তাদের নির্ভুলতা হ্রাস না করে বিকৃতির অবস্থার অধীনে কাজ করার অনুমতি দেয়।

5.দীর্ঘ সেবা জীবনঃসঠিক তৈলাক্তকরণ এবং রক্ষণাবেক্ষণের সাথে, এইচওয়াইআর বিয়ারিংগুলির উচ্চ পরিধান প্রতিরোধের রয়েছে এবং দীর্ঘ সময়ের জন্য অবিচ্ছিন্ন, উচ্চ-নির্ভুলতা অপারেশন সহ্য করতে পারে।

বিশেষ উল্লেখ

মডেল পরিমাপ স্পেসিফিকেশন ((মিমি) রেটিং ভ্যালু
d ডি বি সি r সর্বাধিক রেডিয়াল বিকৃতি ইনপুট গতি আউটপুট মান
(মিমি) (r/min) (N.m)
HYR-14 25.07 33.896 6.35 6.095 0.3 0.8 3000 6
HYR-17 30.3 41.722 6.68 6.16 0.3 0.9 3000 16
HYR-20 35.56 49.068 8.13 7.24 0.3 1 3000 30
HYR-25 45.212 61.334 6.3 9.015 0.3 1 3000 50
HYR-32 58.928 79.748 8.64 11.81 0.3 1.2 3000 90
HYR-40 71.12 98.171 10.29 14.475 0.6 1.5 3000 200
HYR-50 88.9 122.707 12.7 18.085 1 2 3000 450
HYR-65 117.856 159.312 15.88 23.495 1 2 3000 1000

ড্রোয়িংস

উচ্চ অনমনীয়তা HYR সিরিজ নমনীয় ভারবহন পাতলা প্রাচীর বেধ 0

প্রয়োগ

উচ্চ অনমনীয়তা HYR সিরিজ নমনীয় ভারবহন পাতলা প্রাচীর বেধ 1   উচ্চ অনমনীয়তা HYR সিরিজ নমনীয় ভারবহন পাতলা প্রাচীর বেধ 2   উচ্চ অনমনীয়তা HYR সিরিজ নমনীয় ভারবহন পাতলা প্রাচীর বেধ 3   উচ্চ অনমনীয়তা HYR সিরিজ নমনীয় ভারবহন পাতলা প্রাচীর বেধ 4
শিল্প অটোমেশন চিকিৎসা সরঞ্জাম এয়ারস্পেস যথার্থ সরঞ্জাম
