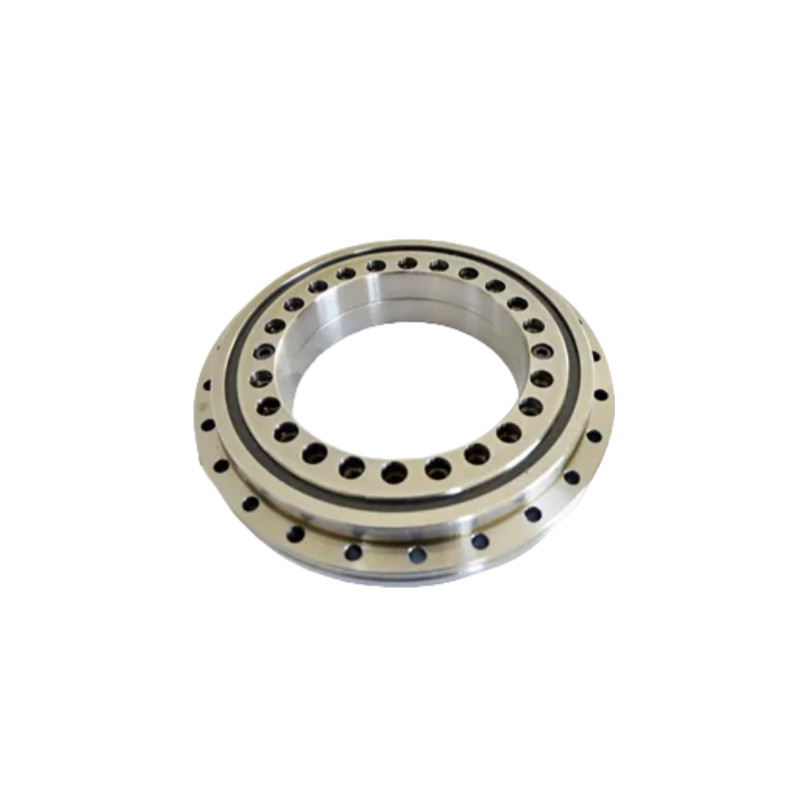

উচ্চ অনমনীয়তা ZKLDF সিএনসি মেশিন অক্ষীয় রোলার বিয়ারিং

উচ্চ অনমনীয়তা ZKLDF সিএনসি মেশিন অক্ষীয় রোলার বিয়ারিং

সিএনসি মেশিনের অক্ষীয় রোলার লেয়ার

উচ্চ অনমনীয়তা অক্ষীয় রোলার বিয়ারিং

ZKLDF অক্ষীয় রোলার লেয়ার

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

YRTM সিরিজ

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
মডেল:
ZKLDF সিরিজ
পণ্য:
ZKLDF সিরিজ রোটারি টেবিল বিয়ারিং
উপাদান:
ভারবহন ইস্পাত, স্টেইনলেস স্টীল, প্লাস্টিক / পলিমার সামগ্রী, লুব্রিকেন্ট, সিরামিক সামগ্রী
ডি:
100 থেকে 580 মিমি
ডি:
185 থেকে 750 মিমি
জয়েন্ট স্ক্রু QTY:
2
লেয়ারের ঘর্ষণ টর্ক3):
1.৬ থেকে ৪০ এনএম
সীমাবদ্ধ গতি4):
500 থেকে 2800 r/min
ওজন:
4.৫ থেকে ৮২ কেজি
গ্যারান্টি:
১ বছর
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
১টি সেট
মূল্য
To Be Negotiated
প্যাকেজিং বিবরণ
কার্টন বাক্স
ডেলিভারি সময়
3-4 সপ্তাহ
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 20000 সেট
পণ্যের বর্ণনা

ZKLDF ঘূর্ণমান টেবিল লেয়ার

উচ্চ অনমনীয়তা ZKLDF সিএনসি মেশিন অক্ষীয় রোলার বিয়ারিং 0 জেডকেএলডিএফ অক্ষীয় কৌণিক যোগাযোগের বল লেয়ারগুলি উচ্চ গতি এবং কম ঘর্ষণ মক বজায় রেখে সমন্বিত বোঝা বহন করতে সক্ষম, এইভাবে উচ্চ ঘূর্ণন নির্ভুলতা নিশ্চিত করে।ZKLDF turntable bearings উচ্চ গতির ঘোরানো worktables উপর ব্যবহারের জন্য উপযুক্ত, ফ্রিজিং, মিলিং, হর্নিং হেডস, এবং যথার্থ পরিমাপ যন্ত্রপাতি।

পরিচিতি

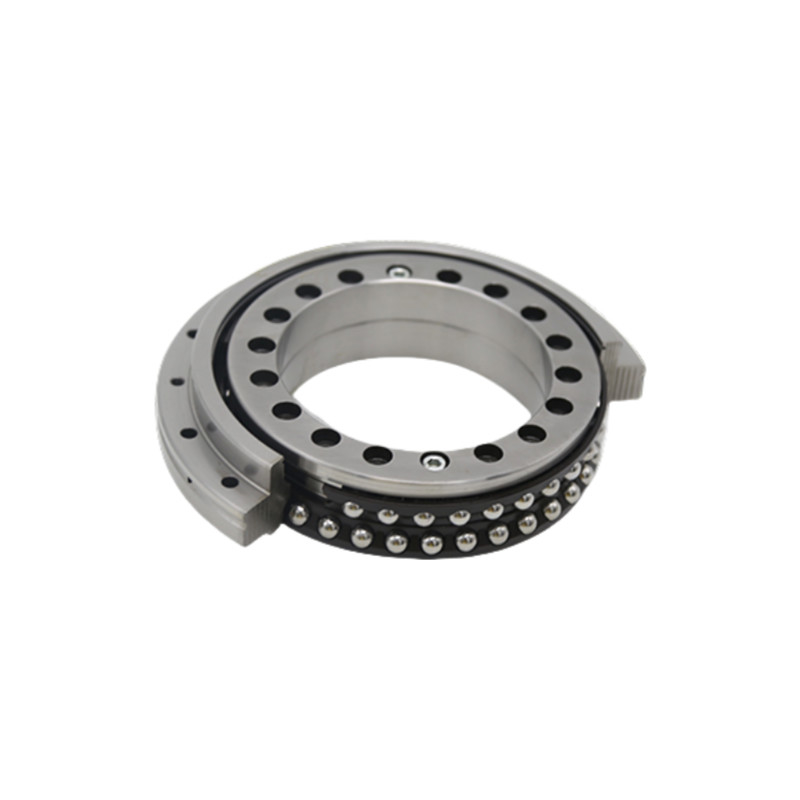

জেডকেএলডিএফ অক্ষীয় কৌণিক যোগাযোগ বল বিয়ারিংয়ের একটি একক বাইরের রিং, দুটি অভ্যন্তরীণ রিং, দুটি সারি বল রোলার এবং একটি খাঁচা সমাবেশ রয়েছে। যোগাযোগের কোণ 60 °।বাইরের রিং এবং অভ্যন্তরীণ রিং ফিটিং গর্ত দিয়ে সজ্জিত করা হয়, যা একটি যৌথ বোল্ট দিয়ে সহজেই সমাবেশের অনুমতি দেয়। পরিবহন এবং হ্যান্ডলিংয়ের সময় নিরাপত্তার জন্য ইউনিটটি ধরে রাখার স্ক্রু দ্বারা সুরক্ষিত।

জেডকেএলডিএফ অক্ষীয় কৌণিক যোগাযোগের বল বিয়ারিংগুলি দ্বি-পার্শ্বযুক্ত সিলিং কভার দিয়ে সজ্জিত যা কার্যকরভাবে ময়লা, অমেধ্য এবং গ্রীসকে প্রতিহত করে, সম্ভাব্য ফুটো প্রতিরোধ করে।ZKLDF টার্নটেবিল বিয়ারিং একটি পরিশীলিত ব্যারিয়াম ভিত্তিক গ্রীস ব্যবহার, বিশেষ গ্রীস গর্তের মাধ্যমে সুবিধাজনক গ্রীস রিপ্লেসমেন্টের অনুমতি দেয়।

জেডকেএলডিএফ অক্ষীয় কৌণিক যোগাযোগের বল বিয়ারিংগুলি 60 ডিগ্রি যোগাযোগের কোণ এবং দুটি সারি বল রোলার সহ ডিজাইন করা হয়েছে, যা রেডিয়াল লোড, ডাবল অক্ষীয় লোড এবং টিল্টিং মুহুর্তের জন্য সমর্থন সরবরাহ করে।তামার খাঁচা দিয়ে অনন্য নকশা উচ্চ গতির প্রতিরোধ করতে সক্ষম, দীর্ঘ অপারেশন সময়কাল, উচ্চ অনমনীয়তা, এবং উচ্চ নির্ভুলতা, ঘর্ষণ টর্ক যতটা সম্ভব কমাতে।দীর্ঘমেয়াদী অ্যাপ্লিকেশন যেমন উচ্চ গতির ঘূর্ণনশীল কাজের টেবিল, ফ্রিজিং, মিলিং, হর্নিং হেডস, এবং যথার্থ পরিমাপ যন্ত্রপাতি।

রোটারি টেবিল লেয়ারের বৈশিষ্ট্য

1. উচ্চ নির্ভুলতাঃ ঘূর্ণন টেবিল বিয়ারিংগুলি নমনীয় এবং ধারাবাহিক ঘূর্ণন সরবরাহ করে, ন্যূনতম প্রতিক্রিয়া সহ, যা নির্ভুলতার প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য প্রয়োজনীয়।

2কমপ্যাক্ট ডিজাইনঃ একাধিক ধরণের লোড একযোগে পরিচালনা করার ক্ষমতা একটি কমপ্যাক্ট ভারবহন কাঠামোর অনুমতি দেয়, যা সরঞ্জাম ফুটপ্রিন্ট হ্রাস করে।

3. লোড ক্ষমতা বৃদ্ধিঃ ঘূর্ণমান টেবিল বিয়ারিংগুলি উচ্চ লোড পরিচালনা করার জন্য নির্মিত হয়, যা তাদের ভারী দায়িত্বের জন্য টেকসই এবং নির্ভরযোগ্য করে তোলে।

4দীর্ঘ সেবা জীবনঃ সঠিক তৈলাক্তকরণ এবং রক্ষণাবেক্ষণের সাথে, ঘূর্ণন টেবিল বিয়ারিংগুলি দীর্ঘ ব্যবহার সহ্য করতে পারে, অবিচ্ছিন্ন অপারেশনগুলিতে উচ্চ নির্ভরযোগ্যতা সরবরাহ করে।

বিশেষ উল্লেখ

মডেল মাত্রা
d ডি এইচ H1 ডি১ ডি২ ডি৩ J J1 a
এককঃ মিমি
ZKLDF100 100 185 38 25 160 136 158 112 170 5.4
ZKLDF120 120 210 40 26 184 159 181 135 195 6.2
ZKLDF150 150 240 40 26 214 188 211 165 225 6.2
ZKLDF200 200 300 45 30 274 243 271 215 285 6.2
ZKLDF260 260 385 55 36.5 345 313 348 280 365 8.2
ZKLDF325 325 450 60 40 415 380 413 342 430 8.2
ZKLDF395 395 525 65 42.5 486 450 488 415 505 8.2
ZKLDF460 460 600 70 46 560 520 563 482 580 8.2
ZKLDF580 580 750 90 60 702 656 700 610 720 11



মডেল ফিক্সিং হোল জয়েন্ট স্ক্রুQTY উত্তোলন গর্ত পিচ১টি স্ক্রু টান টর্ক বেসিক লোড রেটিং গতি সীমাবদ্ধকরণ (4) লেয়ারের ঘর্ষণ টর্ক ভর
অক্ষীয়
অভ্যন্তরীণ রিং বাইরের রিং গতিশীল স্ট্যাটিক
d1 d2 QTY3) d3 QTY3) MA2) ca কোয়া গ্রীস
মিমি মিমি জি QTY QTY*t এন এম কেএন   r/min Nm ≈ কেজি
ZKLDF100 5.6 10 16 5.6 15 2 এম৮ 3 ১৮*২০° 8.5 67 251 2800 1.6 4.5
ZKLDF120 7 11 22 7 21 2 এম৮ 3 ২৪*১৫° 14 72 315 2400 2 6
ZKLDF150 7 11 34 7 33 2 এম৮ 3 ৩৬*১০° 14 76 365 2000 3 7.5
ZKLDF200 7 11 46 7 45 2 এম১২ 3 ৪৮*৭.৫° 14 112 550 1600 4.5 11
ZKLDF260 9.3 15 34 9.3 33 2 এম১২ 3 ৩৬*১০° 34 155 920 1200 7.5 22
ZKLDF325 9.3 15 34 9.3 33 2 এম১২ 3 ৩৬*১০° 34 165 110 1000 11 28
ZKLDF395 9.3 15 46 9.3 45 2 এম১২ 3 ৪৮*৭.৫° 34 214 1470 800 16 39
ZKLDF460 9.3 15 46 9.3 45 2 এম১২ 3 ৪৮*৭.৫° 34 255 1860 700 21 50
ZKLDF580 11.4 18 45 11.4 42 2 এম১২ 3 ৪৮*৭.৫° 68 395 3180 500 40 82

ড্রোয়িংস

উচ্চ অনমনীয়তা ZKLDF সিএনসি মেশিন অক্ষীয় রোলার বিয়ারিং 1

প্রয়োগ

উচ্চ অনমনীয়তা ZKLDF সিএনসি মেশিন অক্ষীয় রোলার বিয়ারিং 2   উচ্চ অনমনীয়তা ZKLDF সিএনসি মেশিন অক্ষীয় রোলার বিয়ারিং 3   উচ্চ অনমনীয়তা ZKLDF সিএনসি মেশিন অক্ষীয় রোলার বিয়ারিং 4   উচ্চ অনমনীয়তা ZKLDF সিএনসি মেশিন অক্ষীয় রোলার বিয়ারিং 5
শিল্প অটোমেশন চিকিৎসা সরঞ্জাম এয়ারস্পেস যথার্থ সরঞ্জাম
