YRTM ফ্রিজিং মেশিন রোলার রোটারি টেবিল বিয়ারিং উচ্চ অনমনীয়তা

YRTM ফ্রিজিং মেশিন রোলার রোটারি টেবিল বিয়ারিং উচ্চ অনমনীয়তা

YRTM রোটারি টেবিল লেয়ার

উচ্চ অনমনীয়তা ঘূর্ণন টেবিল বিয়ারিং

ফ্রিজিং মেশিনের রোটারি টেবিল লেয়ার

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

YRTM সিরিজ

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
মডেল:
YRTM সিরিজ
পণ্য:
YRTM সিরিজের রোটারি টেবিল লেয়ার
উপাদান:
ভারবহন ইস্পাত, স্টেইনলেস স্টীল, প্লাস্টিক / পলিমার সামগ্রী, লুব্রিকেন্ট, সিরামিক সামগ্রী
ডি:
১৫০ থেকে ৪৬০ মিমি
ডি:
240 থেকে 600 মিমি
জয়েন্ট স্ক্রু QTY:
4
লেয়ারের ঘর্ষণ টর্ক3):
১০ থেকে ৭০ এনএম
ওজন:
6.2 থেকে 45 কেজি
গ্যারান্টি:
১ বছর
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
১টি সেট
মূল্য
To Be Negotiated
প্যাকেজিং বিবরণ
কার্টন বাক্স
ডেলিভারি সময়
3-4 সপ্তাহ
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 20000 সেট
পণ্যের বর্ণনা

YRTM রোটারি টেবিল লেয়ার

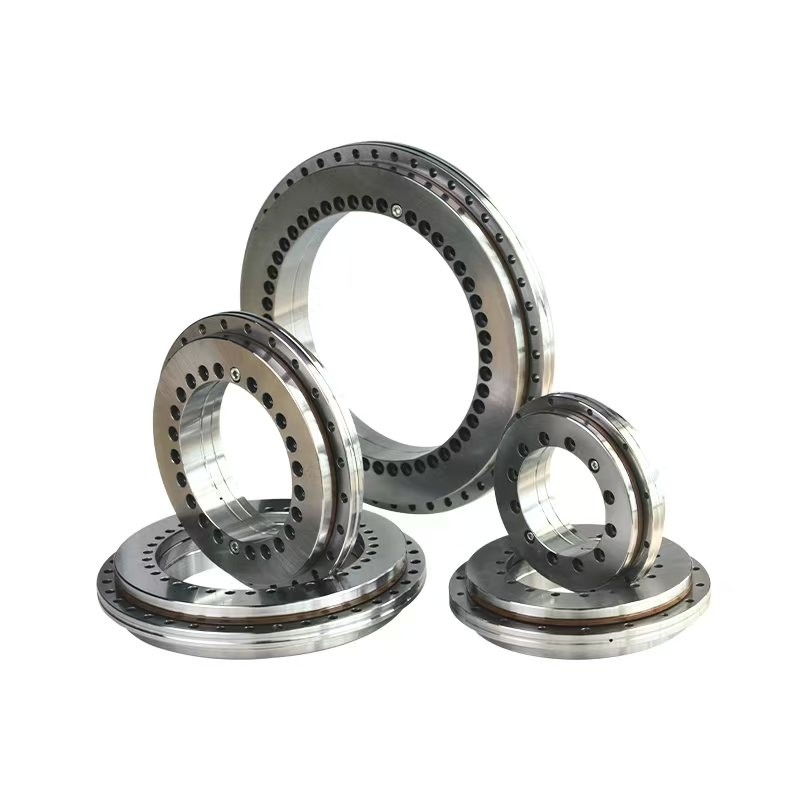

YRTM ফ্রিজিং মেশিন রোলার রোটারি টেবিল বিয়ারিং উচ্চ অনমনীয়তা 0

YRTM রোটারি টেবিল বিয়ারিংগুলি বিভিন্ন শিল্প অ্যাপ্লিকেশনগুলিতে ব্যবহৃত টার্নটেবিল, ইনডেক্সিং টেবিল এবং রোটারি টেবিলগুলির ঘূর্ণন গতি সমর্থন করার জন্য ডিজাইন করা বিশেষ উপাদান।প্রচলিত লেয়ারের মত নয়, ঘূর্ণন টেবিল বিয়ারিংগুলি একই সাথে অক্ষীয়, রেডিয়াল এবং মোমন্ট লোডগুলি পরিচালনা করার জন্য ডিজাইন করা হয়েছে। এটি তাদের যথার্থতা, স্থিতিশীলতা,এবং কমপ্যাক্ট স্পেসে লোড বহন ক্ষমতা.

পরিচিতি

কোণীয় স্থানচ্যুতি পরিমাপ আধুনিক শিল্পের একটি গুরুত্বপূর্ণ দিক। বিশেষ করে, মেশিন টুল শিল্প যান্ত্রিক অংশগুলির ঘূর্ণন কোণ পরিমাপের জন্য একটি উচ্চ চাহিদা আছে।এটা সঠিকভাবে পরিমাপ এবং কৌণিক স্থানচ্যুতি নিয়ন্ত্রণ করা অপরিহার্য.
বর্তমানে, গ্রিট এবং চৌম্বকীয় গেট এনকোডারগুলি কৌণিক স্থানচ্যুতি পরিমাপের জন্য সর্বাধিক ব্যবহৃত ডিভাইস। অস্ট্রিয়ার অ্যামোসিন ইস্পাত গ্রেড পরিমাপ সিস্টেমটি চারটি মূল সুবিধা প্রদান করেঃউচ্চ নির্ভুলতা (সর্বোচ্চ রেজল্যুশন কোণ <২ আর্ক-সেকেন্ড), দাগ প্রতিরোধের, কোন বৈদ্যুতিক অনুঘটকতা, এবং পরিস্থিতির উচ্চ অভিযোজনযোগ্যতা.

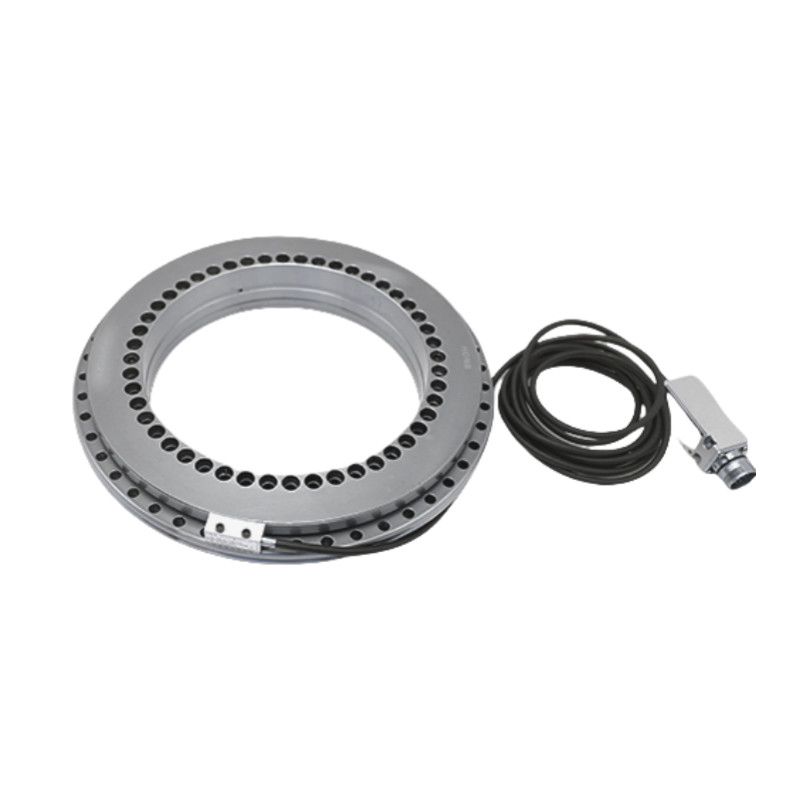

এই পরিমাপ ব্যবস্থার সাথে যুক্ত YRT ঘূর্ণন টেবিলের ভারবহন, অভূতপূর্ব নির্ভুলতা সরবরাহ করে, দ্বি-নির্দেশীয় অক্ষীয় বোঝা, রেডিয়াল লোড এবং কাতের মুহুর্ত বহন করতে সক্ষম।এই উচ্চ নির্ভুলতা অ্যাপ্লিকেশন জন্য এটি একটি আদর্শ সমাধান তোলেযন্ত্রপাতি শিল্পে উচ্চ-নির্ভুলতা ঘূর্ণন টেবিল, বিভক্ত মাথা, বৈজ্ঞানিক পরীক্ষা এবং পরিমাপ ইত্যাদি।

রোটারি টেবিল লেয়ারের প্রধান প্রকার

1.ক্রস রোলার লেয়ার:এই ধরণের, সিলিন্ডারিক রোলারগুলি একে অপরের সাথে ডান কোণে সাজানো হয়, যা উচ্চ অনমনীয়তা এবং নির্ভুলতা সরবরাহ করে। ক্রস রোলার বিয়ারিংগুলি কমপ্যাক্ট তবে বড় লোড সহ্য করতে সক্ষম,যা তাদের সিএনসি মেশিনিং সেন্টার এবং যথার্থ যন্ত্রপাতি জন্য আদর্শ করে তোলে.

2.অক্ষীয়-রেডিয়াল লেয়ারঃএই বিয়ারিংগুলি বিশেষভাবে অক্ষীয় বোঝা (ভ্রমনের অক্ষ বরাবর), রেডিয়াল বোঝা (অক্ষের লম্ব) এবং টিল্টিং মুহুর্তের জন্য ডিজাইন করা হয়েছে।তাদের শক্ত কাঠামো অ্যাপ্লিকেশন যেখানে ভারী লোড অধীনে স্থিতিশীলতা সমালোচনামূলক জন্য নিখুঁত, যেমন টার্নটেবিল, রোবোটিক আর্ম এবং গিয়ারবক্স।

3.থ্রাস্ট বোল লেয়ারঃএই বিয়ারিংগুলি উচ্চ অক্ষীয় বোঝা পরিচালনা করতে পারে তবে রেডিয়াল বা মোমন্ট লোডের জন্য কম উপযুক্ত। এগুলি প্রায়শই এমন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে প্রাথমিকভাবে অক্ষীয় লোড সমর্থন প্রয়োজন হয়,যদিও তারা অন্যান্য ধরণের তুলনায় ঘূর্ণন টেবিল অ্যাপ্লিকেশন কম সাধারণ.

রোটারি টেবিল লেয়ারের বৈশিষ্ট্য

  • উচ্চ নির্ভুলতাঃ ঘূর্ণন টেবিল বিয়ারিংগুলি নমনীয় এবং ধারাবাহিক ঘূর্ণন সরবরাহ করে, ন্যূনতম প্রতিক্রিয়া সহ, যা নির্ভুলতা প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য প্রয়োজনীয়।
  • কমপ্যাক্ট ডিজাইনঃ একাধিক ধরণের লোড একসাথে পরিচালনা করার ক্ষমতা একটি কমপ্যাক্ট ভারবহন কাঠামোর জন্য অনুমতি দেয়, সরঞ্জাম ফুটপ্রিন্ট হ্রাস করে।
  • বর্ধিত লোড ক্যাপাসিটিঃ ঘূর্ণন টেবিল বিয়ারিংগুলি উচ্চ লোড পরিচালনা করতে নির্মিত হয়, যা তাদের ভারী-ডুয়িং অ্যাপ্লিকেশনগুলির জন্য টেকসই এবং নির্ভরযোগ্য করে তোলে।
  • দীর্ঘ সেবা জীবনঃ সঠিক তৈলাক্তকরণ এবং রক্ষণাবেক্ষণের সাথে, ঘূর্ণন টেবিল বিয়ারিংগুলি দীর্ঘ ব্যবহার সহ্য করতে পারে, অবিচ্ছিন্ন অপারেশনগুলিতে উচ্চ নির্ভরযোগ্যতা সরবরাহ করে।

বিশেষ উল্লেখ

মডেল মাত্রা
d ডি বি এইচ বি ডি১ ডি২ J J1 এফ এল
এককঃ মিমি
YRTM150 150 240 43* 26 12 214 215 165 225 16.5 121
YRTM180 180 280 46* 29 15 244 245 194 160 16.5 152
YRTM200 200 300 47* 30 15 274 276 215 285 16.5 152
YRTM260 260 385 55 36.5 18 345 345.5 280 365 17.5 192.5
YRTM325 325 450 60 40 20 415 415.5 342 430 18.5 225
YRTM395 395 525 65 42.5 20 486 486.5 415 505 18.5 262.5
YRTM460 460 600 70 46 22 560 560.5 482 580 18.5 300



মডেল ফিক্সিং হোল জয়েন্ট স্ক্রু QTY অক্ষীয় এবং রেডিয়াল রানআউট উত্তোলন গর্ত পিচ১টি স্ক্রু টান টর্ক বেসিক লোড রেটিং নমনযোগ্য শক্ত লেয়ারের ঘর্ষণ টর্ক3) ভর
অক্ষীয় রেডিয়াল
অভ্যন্তরীণ রিং বাইরের রিং গতিশীল স্ট্যাটিক গতিশীল স্ট্যাটিক
d1 d2 a QTY4) d3 QTY4) এমএ২) ca কোয়া সিআর কর্ সি কে এল CKL1
মিমি মিমি μ মি জি QTY QTY*t এন এম কেএন কেএনএম/এমআরএডি   Nm ≈ কেজি
YRTM150 7 11 6.2 32 7 33 4 3 এম৮ 3 ৩৬*১০° 14 112 630 56 170 83 14 10 6.2
YRTM180 7 11 6.2 44 7 45 4 4 এম৮ 3 ৪৮*৭.৫° 14 118 710 69.5 200 125 21 12 7.7
YRTM200 7 11 6.2 44 7 45 4 4 এম৮ 3 ৪৮*৭.৫° 14 120 765 81.5 220 160 27 14 9.7
YRTM260 9.3 15 8.2 32 9.3 33 4 6 এম১২ 3 ৩৬*১০° 34 160 1060 93 290 320 53 20 18.3
YRTM325 9.3 15 8.2 32 9.3 33 4 6 এম১২ 3 ৩৬*১০° 34 275 1930 120 345 630 105 40 25
YRTM395 9.3 15 8.2 42 9.3 45 6 6 এম১২ 3 ৪৮*৭.৫° 34 300 2280 186 655 1100 185 55 33
YRTM460 10 15 8.2 42 10 45 6 6 এম১২ 3 ৪৮*৭.৫° 34 355 2800 200 765 1700 285 70 45

ড্রোয়িংস

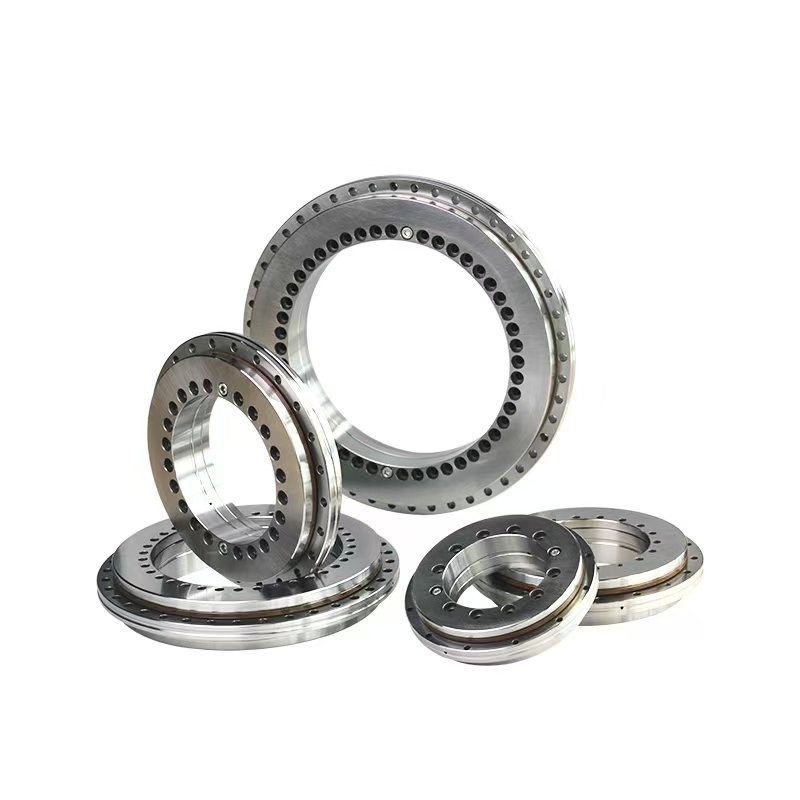

YRTM ফ্রিজিং মেশিন রোলার রোটারি টেবিল বিয়ারিং উচ্চ অনমনীয়তা 1

প্রয়োগ

YRTM ফ্রিজিং মেশিন রোলার রোটারি টেবিল বিয়ারিং উচ্চ অনমনীয়তা 2   YRTM ফ্রিজিং মেশিন রোলার রোটারি টেবিল বিয়ারিং উচ্চ অনমনীয়তা 3   YRTM ফ্রিজিং মেশিন রোলার রোটারি টেবিল বিয়ারিং উচ্চ অনমনীয়তা 4   YRTM ফ্রিজিং মেশিন রোলার রোটারি টেবিল বিয়ারিং উচ্চ অনমনীয়তা 5
শিল্প অটোমেশন চিকিৎসা সরঞ্জাম এয়ারস্পেস যথার্থ সরঞ্জাম
