উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
Giant Precision
সাক্ষ্যদান:
ISO9001
মডেল নম্বার:
YRTS সিরিজ
![]() |

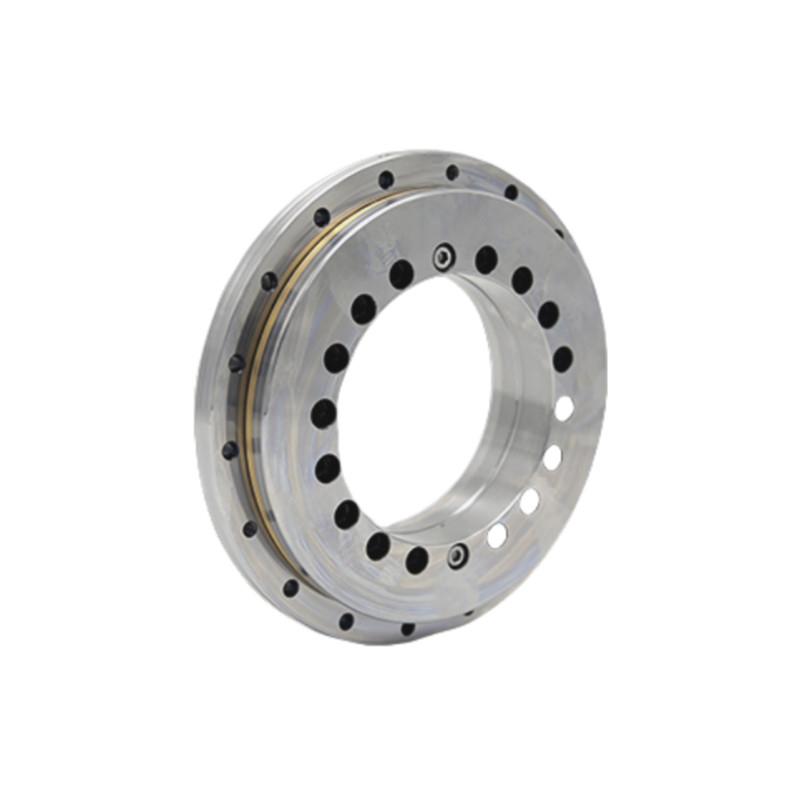

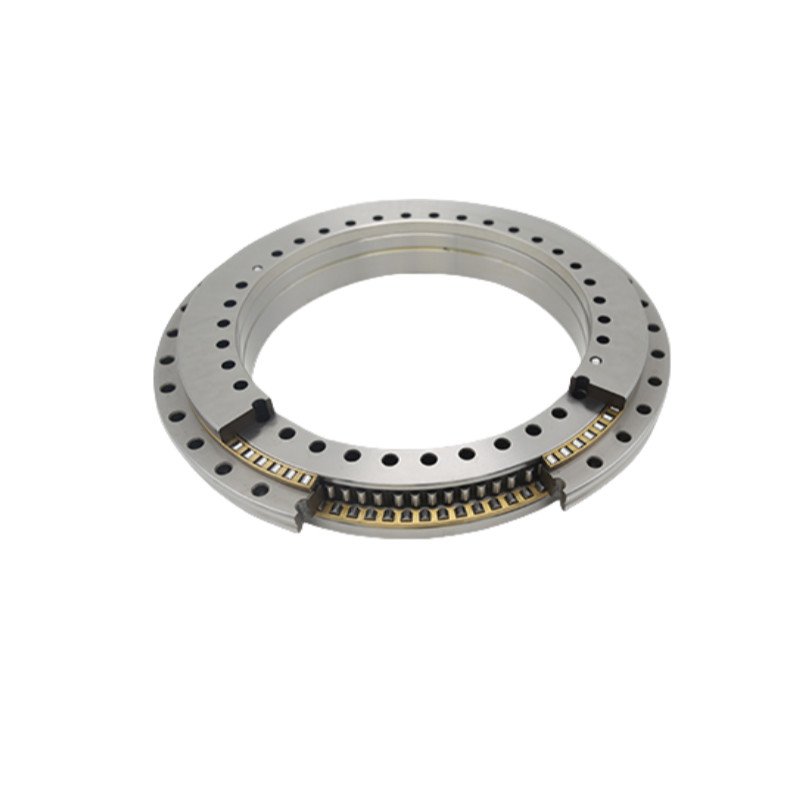

YRTS বেসিক ঘূর্ণন টেবিল বিয়ারিং একটি রেডিয়াল পূর্ণ রোলার, অক্ষীয় সুই রোলার দুটি গ্রুপ, খাঁচা সমাবেশ, একটি বাইরের রিং, একটি এল-বিভাগ অভ্যন্তরীণ রিং এবং দ্বিতীয় রিং দিয়ে ডিজাইন করা হয়েছে।বাইরের রিং এবং অভ্যন্তরীণ রিং ফিক্সিং গর্ত দিয়ে সজ্জিত করা হয়YRT ঘূর্ণন টেবিলের ভারবহন কাঠামো দ্বি-নির্দেশমূলক অক্ষীয় লোড, রেডিয়াল লোড এবং টিল্ট মোমন্ট বহন করতে সক্ষম।এই সিরিজ বিয়ারিং কারখানা ছেড়ে যাওয়ার আগে একটি preloaded প্রয়োগ করা হয়, ইনস্টলেশনের সময় স্বচ্ছতা সমন্বয় করার প্রয়োজন অপসারণ। এই সিরিজ ভারবহন বিশেষ করে উচ্চ নির্ভুলতা, উচ্চ অনমনীয়তা, কম গতি,এবং একটি সংক্ষিপ্ত রোটারি সময়কাল, যেমন ঘূর্ণন টেবিল, সূচক মাথা, এবং ঘূর্ণনশীল ফ্রেজিং মাথা। |
পরিচিতি
কোণীয় স্থানচ্যুতি পরিমাপ আধুনিক শিল্পের একটি গুরুত্বপূর্ণ দিক। বিশেষ করে, মেশিন টুল শিল্প যান্ত্রিক অংশগুলির ঘূর্ণন কোণ পরিমাপের জন্য একটি উচ্চ চাহিদা আছে।এটা সঠিকভাবে পরিমাপ এবং কৌণিক স্থানচ্যুতি নিয়ন্ত্রণ করা অপরিহার্য.
বর্তমানে, গ্রিট এবং চৌম্বকীয় গেট এনকোডারগুলি কৌণিক স্থানচ্যুতি পরিমাপের জন্য সর্বাধিক ব্যবহৃত ডিভাইস। অস্ট্রিয়ার অ্যামোসিন ইস্পাত গ্রেড পরিমাপ সিস্টেমটি চারটি মূল সুবিধা প্রদান করেঃউচ্চ নির্ভুলতা (সর্বোচ্চ রেজল্যুশন কোণ <২ আর্ক-সেকেন্ড), দাগ প্রতিরোধের, কোন বৈদ্যুতিক অনুঘটকতা, এবং পরিস্থিতির উচ্চ অভিযোজনযোগ্যতা.
এই পরিমাপ ব্যবস্থার সাথে যুক্ত YRT ঘূর্ণন টেবিলের ভারবহন, অভূতপূর্ব নির্ভুলতা সরবরাহ করে, দ্বি-নির্দেশীয় অক্ষীয় বোঝা, রেডিয়াল লোড এবং কাতের মুহুর্ত বহন করতে সক্ষম।এই উচ্চ নির্ভুলতা অ্যাপ্লিকেশন জন্য এটি একটি আদর্শ সমাধান তোলেযন্ত্রপাতি শিল্পে উচ্চ-নির্ভুলতা ঘূর্ণন টেবিল, বিভক্ত মাথা, বৈজ্ঞানিক পরীক্ষা এবং পরিমাপ ইত্যাদি।
* এক্স * রিয়েল টাইম আউটপুট সিগন্যাল সরাসরি ড্রাইভ অ্যাপ্লিকেশন জন্য সর্বোত্তম সমাধান।
কাঠামোর ভূমিকা
অস্ট্রিয়া অ্যামোসিন স্টিল গ্রেড পরিমাপ সিস্টেম তিনটি প্রধান উপাদান নিয়ে গঠিতঃ স্টিল গ্রেড পা, একটি পাঠক মাথা এবং একটি ইলেকট্রনিক মূল্যায়ন ইউনিট।স্টীল গ্রেড পায়ে বহিরঙ্গন অভ্যন্তরীণ রিং উপর ইনস্টল করা হয় (চিত্র 2)এটি অভিন্ন বন্টনের গ্রিড সহ একটি ইস্পাত রিং। রিডিং হেডটি বিয়ারিংয়ের বাইরের রিংয়ে ইনস্টল করা হয়েছিল (চিত্র ১) এটি ইস্পাত গ্রেড পায়ে খুব কাছাকাছি অবস্থিত,কিন্তু সরাসরি সংস্পর্শে নয়. তাদের মধ্যে 0.1~0.2 মিমি ফাঁক রয়েছে।
অপারেশন চলাকালীন, বিয়ারিংটি ঘোরায়, এবং স্টিল গ্রেড পা এবং রিডিং হেড (চিত্র 3) একে অপরের তুলনায় যোগাযোগ ছাড়াই চলাচল করে।ইন্ডাকশন দ্বারা সংগৃহীত তথ্যগুলি তারপরে ক্যাবল (চিত্র 5) এর মাধ্যমে ইলেকট্রনিক মূল্যায়নে স্থানান্তরিত হয় (চিত্র 6). ইলেকট্রনিক মূল্যায়ন তারপর তথ্যকে বর্গক্ষেত্র তরঙ্গ বা ধনাত্মক হারমোনিক সংকেতগুলিতে রূপান্তর করে,যা কোণীয় স্থানচ্যুতি পরিমাপ এবং নিয়ন্ত্রণের জন্য যন্ত্রপাতি মেশিনে সংখ্যাসূচক নিয়ন্ত্রণ ব্যবস্থায় ইনপুট হয়.
ইস্পাত পরিমাপ সিস্টেম নিম্নলিখিত সুবিধা প্রদান করেঃ
A. যোগাযোগহীন ইন্ডাক্টিভ এনকোডারটি দীর্ঘস্থায়ী নির্ভরযোগ্যতা নিশ্চিত করে পরিধান এবং অশ্রুকে হ্রাস করার জন্য ডিজাইন করা হয়েছে।
B. স্পষ্টতা অপটিক্যাল এনকোডার এর সমান, 2 আর্ক-সেকেন্ডের কম উচ্চ স্পষ্টতা প্রদান করে।
C. ডাবল রিডিং হেড পরিমাপ সিস্টেম রিয়েল টাইমে লেয়ার রেডিয়ালের যেকোনো বিচ্যুতি সংশোধন করতে সক্ষম করে।
D. উচ্চ গতির, উচ্চ গতিশীল রেজোলিউশন, উচ্চ গতিশীল কর্মক্ষমতা।
E. কোন চৌম্বকীয় উপাদান নেই, কোন হাইস্টেরেসিস প্রতিক্রিয়া নেই, কোন ডিম্যাগনেটাইজেশন নেই, কোন নিরাপত্তা উদ্বেগ নেই।
এফ. শক্ত শস্য, তেল ইত্যাদির জন্য শক্তিশালী অ্যান্টি-জামিং ক্ষমতা। পণ্যটি আইপি 67 গ্রেড দ্বারা সুরক্ষিত, এটি জল চাপ এবং ঘন ধুলো প্রতিরোধী করে তোলে।এটি কোন ধরনের ময়লা বা দূষণকারী পদার্থের প্রতি সংবেদনশীল নয়.
কমপ্যাক্ট ডিজাইনটি সংকীর্ণ স্থানে ইনস্টলেশনের অনুমতি দেয়।
পণ্যটি ইনস্টল করা সহজ এবং দ্রুত সামঞ্জস্য করা যায়। এটি অত্যন্ত নির্ভরযোগ্য এবং প্রভাব এবং কম্পন প্রতিরোধী।
পণ্যটি সিনস তরঙ্গ (1VPP) এবং বর্গাকার তরঙ্গ (TTL) আউটপুট করতে পারে। এটি সিমেন্স এবং ফ্যানুক সংখ্যাসূচক নিয়ন্ত্রণ সিস্টেমের সাথে সামঞ্জস্যপূর্ণ।
বিশেষ উল্লেখ
মডেল | মাত্রা | ||||||||
d | ডি | এইচ | H1 | H2 | সি | d1 | ডি | dm | |
এককঃ মিমি | |||||||||
YRTS200 | 200 | 300 | 45 | 30 | 15 | 15 | 274 | 215 | 285 |
YRTS260 | 260 | 385 | 55 | 36.5 | 18.5 | 18 | 345 | 280 | 365 |
YRTS325 | 325 | 450 | 60 | 40 | 20 | 20 | 415 | 342 | 430 |
YRTS395 | 395 | 525 | 65 | 42.5 | 22.5 | 20 | 486 | 415 | 505 |
YRTS460 | 460 | 600 | 70 | 46 | 24 | 22 | 560 | 482 | 580 |
মডেল | ফিক্সিং হোল | জয়েন্ট স্ক্রু QTY | উত্তোলন গর্ত | পিচ১টি | স্ক্রু টান টর্ক | বেসিক লোড রেটিং | গতি সীমাবদ্ধকরণ (5) | ভর | |||||||||
অক্ষীয় | রেডিয়াল | ||||||||||||||||
অভ্যন্তরীণ রিং | বাইরের রিং | গতিশীল | স্ট্যাটিক | গতিশীল | স্ট্যাটিক | ||||||||||||
করা | ডিএস | টিএস | QTY4) | dL | QTY4) | এমএ২) | ca | কোয়া | সিআর | কর্ | গ্রীস | ||||||
মিমি | মিমি | জি | QTY | QTY*t | এন এম | কেএন | r/min | ≈ কেজি | |||||||||
YRTS200 | 7 | 11 | 6.2 | 46 | 7 | 45 | 2 | এম৮ | 3 | ৪৮*৭.৫° | 14 | 105 | 635 | 78 | 202 | 950 | 9.7 |
YRTS260 | 9.3 | 15 | 8.2 | 34 | 9.3 | 33 | 2 | এম১২ | 3 | ৩৬*১০° | 34 | 131 | 840 | 85 | 275 | 800 | 18.3 |
YRTS325 | 9.3 | 15 | 8.2 | 34 | 9.3 | 33 | 2 | এম১৩ | 3 | ৩৬*১০° | 34 | 191 | 1260 | 108 | 300 | 680 | 25 |
YRTS395 | 9.3 | 15 | 8.2 | 46 | 9.3 | 45 | 2 | এম১৪ | 3 | ৪৮*৭.৫° | 34 | 214 | 1540 | 121 | 390 | 600 | 33 |
YRTS460 | 9.3 | 15 | 8.2 | 46 | 9.3 | 45 | 2 | এম১৫ | 3 | ৪৮*৭.৫° | 34 | 221 | 1690 | 168 | 570 | 500 | 45 |
ড্রোয়িংস
প্রয়োগ
![]() |
![]() |
![]() |
![]() |
শিল্প অটোমেশন | চিকিৎসা সরঞ্জাম | এয়ারস্পেস | যথার্থ সরঞ্জাম |
