উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
Giant Precision
সাক্ষ্যদান:
ISO9001
মডেল নম্বার:
RAU সিরিজ
![]() |

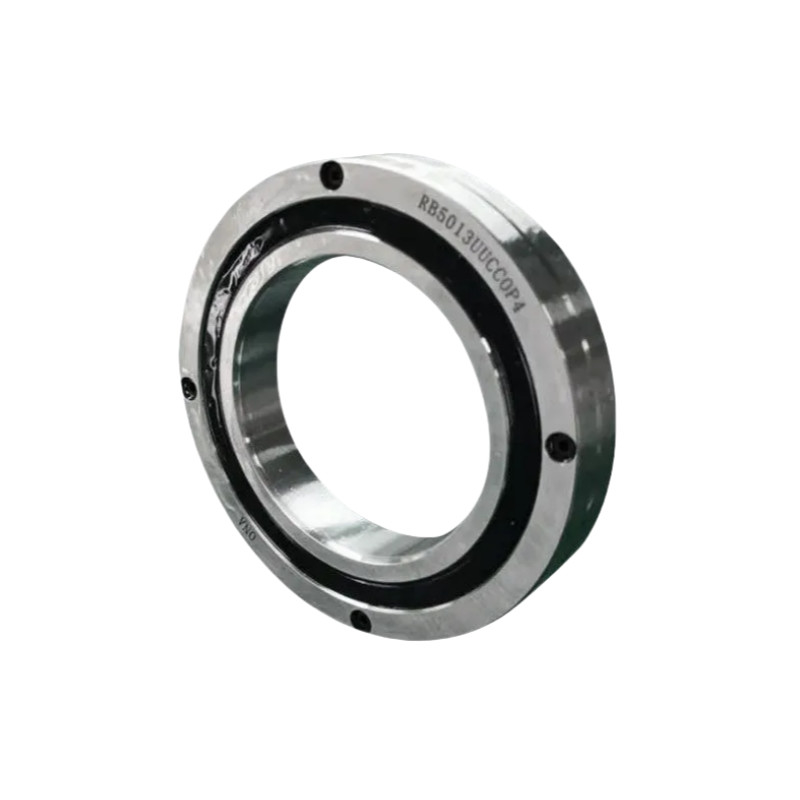

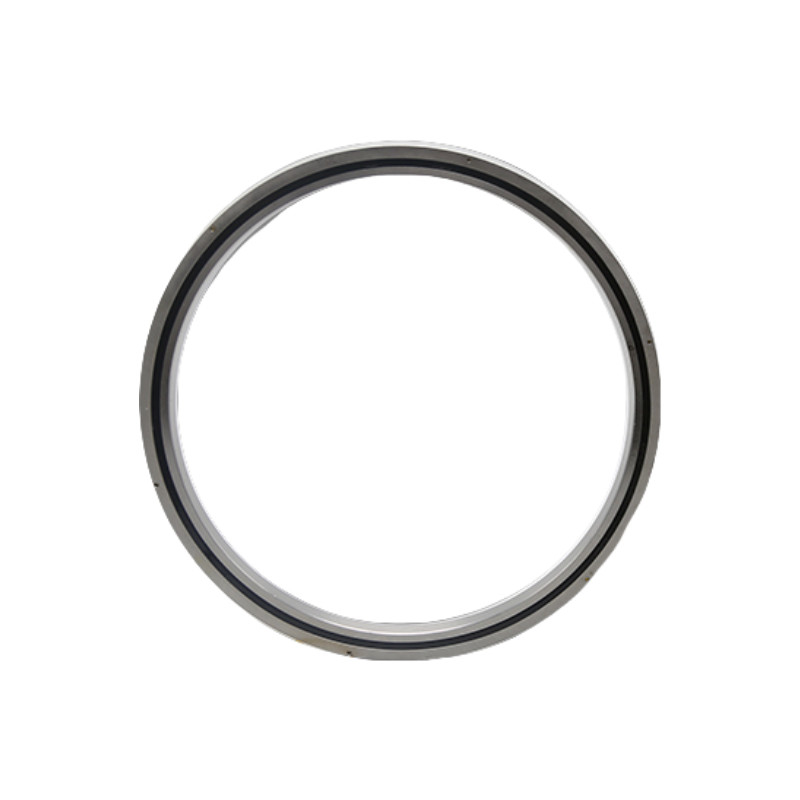

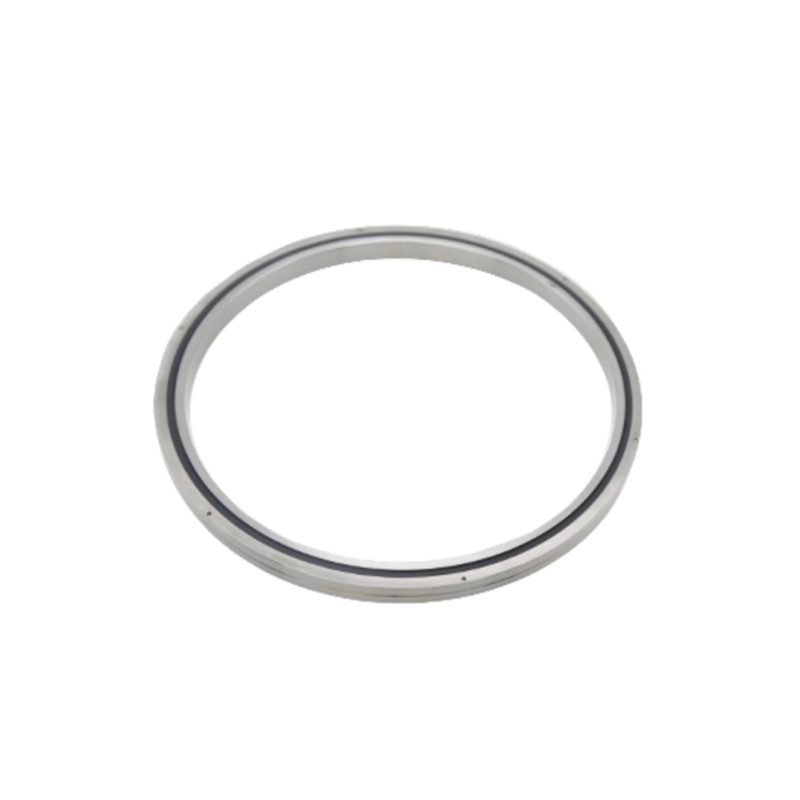

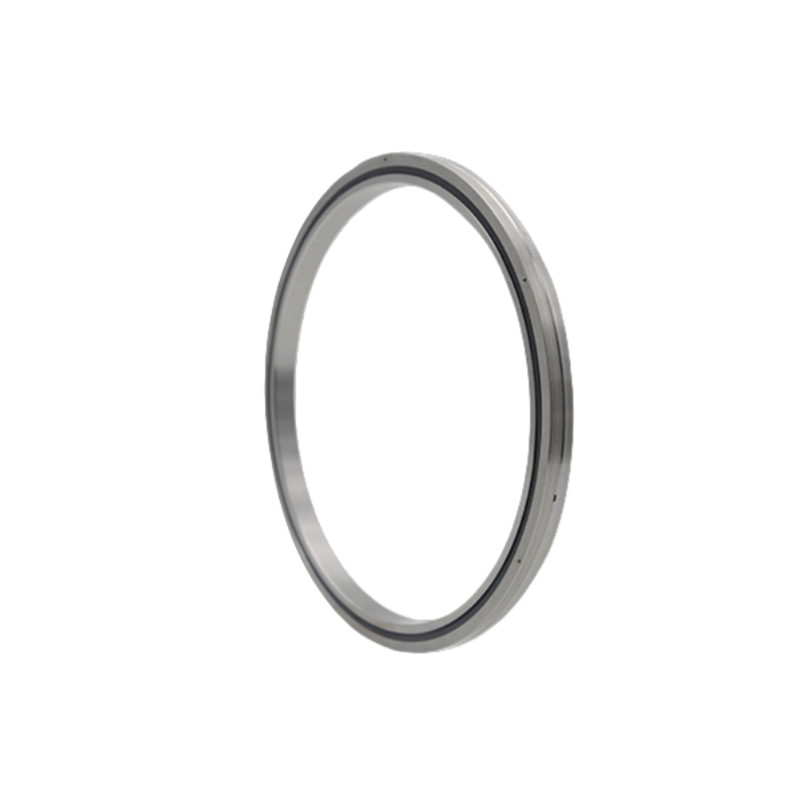

RAU সিরিজ ((মধ্য এবং বাইরের রিংগুলি সম্পূর্ণ এবং অতি পাতলা) এই মডেলটি অত্যন্ত পাতলা বাইরের এবং অভ্যন্তরীণ রিং সহ মডেল আরবির একটি কমপ্যাক্ট প্রকার।এটা এলাকায় যেখানে ঘূর্ণন ইউনিট হালকা এবং ছোট হতে হবে জন্য সর্বোত্তমউদাহরণস্বরূপ, শিল্প রোবট বা ম্যানিপুলেটরের ঘূর্ণন অংশ। |
মডেল এবং নামকরণের নিয়ম
আরএ | 100 | 20 | UU | CC0 | পি২ |
নামমাত্র মডেল | নামমাত্র অভ্যন্তরীণ ব্যাসার্ধ (মিমি) | নামমাত্র প্রস্থ (মিমি) |
সিলিং মোড
• চিহ্নিত নয়ঃ সীলমোহরহীন • UU: উভয় পক্ষের সীলমোহর • U: একতরফা বেল্ট সিলিং |
রেডিয়াল ক্লিয়ারেন্স
• CC0: নেতিবাচক ক্লিয়ারেন্স (প্রাক লোডিং) • C0: ইতিবাচক ক্লিয়ারেন্স • সি১ঃ বড় ফাঁকা জায়গা |
নির্ভুলতার মাত্রা
• চিহ্নিত নয়ঃ সাধারণ স্তর (স্তর ০) • P6 • পি৫ • P4 • পি২ ※ RA টাইপের সঠিকতা জানতে আমাদের সাথে যোগাযোগ করুন |
বৈশিষ্ট্য
1উচ্চ নির্ভুলতাঃ P4 নির্ভুলতা, P2 নির্ভুলতা
2. উচ্চ অনমনীয়তাঃ এই সিরিজ ভারবহন preloaded আছে
3. উচ্চ লোডঃএই সিরিজ বিয়ারিং দ্বি-নির্দেশমূলক অক্ষীয় লোড, রেডিয়াল লোড এবং টিল্ট মোমন্ট সহ্য করতে পারে
4. ছোট আকারঃ এই সিরিজ বিয়ারিং মেশিন টুলস জন্য স্থান সংরক্ষণ করতে পারেন
বিশেষ উল্লেখ
মডেল নং। | মাত্রা ((মিমি) | কাঁধের উচ্চতা | বেসিক লোড রেটিং ((রেডিয়াল) | ওজন | ||||||
আইডি | ওডি | রোলার পিচ ব্যাসার্ধ | উচ্চতা | চ্যামফার | সিআর | কর্ | ||||
d | ডি | ডিপিডব্লিউ | বি বি ১ | রমিন | ডিএস | ঘ | কেএন | কেএন | কেজি | |
RAU5008 | 50 | 66 | 57 | 8 | 0.5 | 53.5 | 60.5 | 5.1 | 7.19 | 0.08 |
RAU6008 | 60 | 76 | 67 | 8 | 0.5 | 63.5 | 70.5 | 5.68 | 8.68 | 0.09 |
RAU7008 | 70 | 86 | 77 | 8 | 0.5 | 73.5 | 80.5 | 5.98 | 9.8 | 0.1 |
RA8008 | 80 | 96 | 87 | 8 | 0.5 | 83.5 | 90.5 | 6.37 | 11.3 | 0.11 |
RAU9008 | 90 | 106 | 97 | 8 | 0.5 | 93.5 | 100.5 | 6.76 | 12.4 | 0.12 |
RAU10008 | 100 | 116 | 107 | 8 | 0.5 | 103.5 | 110.5 | 7.15 | 13.9 | 0.14 |
RAU11008 | 110 | 126 | 117 | 8 | 0.5 | 113.5 | 120.5 | 7.45 | 15 | 0.15 |
RAU12008 | 120 | 136 | 127 | 8 | 0.5 | 123.5 | 130.5 | 7.84 | 16.5 | 0.17 |
RAU13008 | 130 | 146 | 137 | 8 | 0.5 | 133.5 | 140.5 | 7.94 | 17.6 | 0.18 |
RAU14008 | 140 | 156 | 147 | 8 | 0.5 | 143.5 | 150.5 | 8.33 | 19.1 | 0.19 |
RAU15008 | 150 | 166 | 157 | 8 | 0.5 | 153.5 | 160.5 | 8.82 | 20.6 | 0.2 |
RAU16013 | 160 | 186 | 172 | 13 | 0.8 | 165 | 179 | 23.3 | 44.9 | 0.59 |
RAU17013 | 170 | 196 | 182 | 13 | 0.8 | 175 | 189 | 23.5 | 46.5 | 0.64 |
RAU18013 | 180 | 206 | 192 | 13 | 0.8 | 185 | 199 | 24.5 | 49.8 | 0.68 |
RAU19013 | 190 | 216 | 202 | 13 | 0.8 | 195 | 209 | 24.9 | 51.5 | 0.69 |
RAU20013 | 200 | 226 | 212 | 13 | 0.8 | 205 | 219 | 25.8 | 54.7 | 0.71 |
প্রয়োগ
![]() |
![]() |
![]() |
![]() |
শিল্প অটোমেশন | চিকিৎসা সরঞ্জাম | এয়ারস্পেস | যথার্থ সরঞ্জাম |
