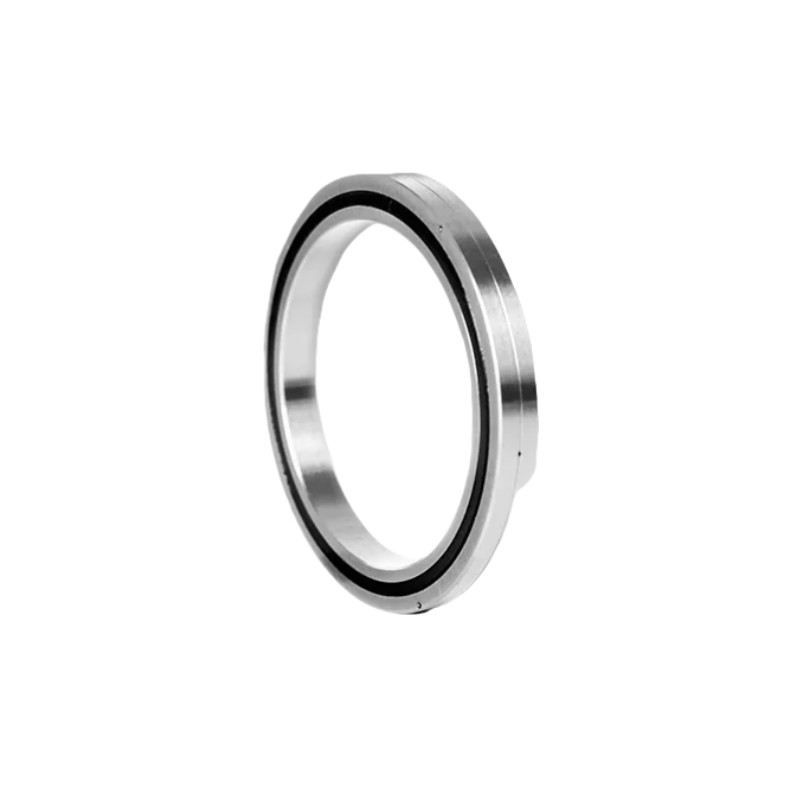

শিল্প রোবটের জন্য RA সিরিজ P4 ক্রস রোলার লেয়ার

শিল্প রোবটের জন্য RA সিরিজ P4 ক্রস রোলার লেয়ার

RA সিরিজ ক্রস রোলার বিয়ারিং

শিল্প রোবট ক্রস রোলার লেয়ার

P4 ক্রস রোলার লেয়ার

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

আরএ সিরিজ

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
মডেল:
RA5008 থেকে RA20013
পণ্য:
RA সিরিজ ক্রস রোলার বিয়ারিং
উপাদান:
ভারবহন ইস্পাত, স্টেইনলেস স্টীল, প্লাস্টিক / পলিমার সামগ্রী, লুব্রিকেন্ট, সিরামিক সামগ্রী
অন্তর ধ্বনি:
50 থেকে 200 মিমি
বাহিরের চক্র:
66 থেকে 226 মিমি
বেলন পিচ দিয়া।:
57 থেকে 212 Dpw
চেম্ফার:
0.5 থেকে 0.8 r/মিনিট
ওজন:
0.08 থেকে 0.71 কেজি
গ্যারান্টি:
১ বছর
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
১টি সেট
মূল্য
To Be Negotiated
প্যাকেজিং বিবরণ
কার্টন বাক্স
ডেলিভারি সময়
3-4 সপ্তাহ
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 20000 সেট
পণ্যের বর্ণনা

আরএ সিরিজের ক্রস রোলার লেয়ার

শিল্প রোবটের জন্য RA সিরিজ P4 ক্রস রোলার লেয়ার 0

আরএ সিরিজ (ইন্টিগ্রেটেড ইনার রিং, স্প্লিট আউটরিং, আল্ট্রা-থিন) একটি কমপ্যাক্ট মডেল যা আরবি টাইপের অভ্যন্তরীণ এবং বাইরের রিংগুলির বেধকে আরবি সিরিজের মতো সীমাবদ্ধতায় হ্রাস করে,বিভক্ত বাইরের রিং কাঠামো হালকা ওজন এবং কম্প্যাক্ট নকশা প্রয়োজন যে অংশের জন্য সবচেয়ে উপযুক্ত, যেমন রোবট এবং রোবট বাহু ঘোরানো অবস্থান।

মডেল এবং নামকরণের নিয়ম

আরএ 100 20 UU CC0 পি২
নামমাত্র মডেল নামমাত্র অভ্যন্তরীণ ব্যাসার্ধ (মিমি) নামমাত্র প্রস্থ (মিমি)
সিলিং মোড

• চিহ্নিত নয়ঃ সীলমোহরহীন

• UU: উভয় পক্ষের সীলমোহর

• U: একতরফা বেল্ট সিলিং

রেডিয়াল ক্লিয়ারেন্স

• CC0: নেতিবাচক ক্লিয়ারেন্স (প্রাক লোডিং)

• C0: ইতিবাচক ক্লিয়ারেন্স

• সি১ঃ বড় ফাঁকা জায়গা

নির্ভুলতার মাত্রা

• চিহ্নিত নয়ঃ সাধারণ স্তর (স্তর ০)

• P6

• পি৫

• P4

• পি২

※ RA টাইপের সঠিকতা জানতে আমাদের সাথে যোগাযোগ করুন

বৈশিষ্ট্য

1উচ্চ নির্ভুলতাঃ P4 নির্ভুলতা, P2 নির্ভুলতা
2. উচ্চ অনমনীয়তাঃ এই সিরিজ ভারবহন preloaded আছে
3. উচ্চ লোডঃএই সিরিজ বিয়ারিং দ্বি-নির্দেশমূলক অক্ষীয় লোড, রেডিয়াল লোড এবং টিল্ট মোমন্ট সহ্য করতে পারে
4. ছোট আকারঃ এই সিরিজ বিয়ারিং মেশিন টুলস জন্য স্থান সংরক্ষণ করতে পারেন

বিশেষ উল্লেখ

মডেল নং। মাত্রা ((মিমি) কাঁধের উচ্চতা বেসিক লোড রেটিং ((রেডিয়াল) ওজন
আইডি ওডি রোলার পিচ ব্যাসার্ধ উচ্চতা চ্যামফার সিআর কর্
d ডি ডিপিডব্লিউ বি বি ১ রমিন ডিএস কেএন কেএন কেজি
RA5008 50 66 57 8 0.5 53.5 60.5 5.1 7.19 0.08
RA6008 60 76 67 8 0.5 63.5 70.5 5.68 8.68 0.09
RA7008 70 86 77 8 0.5 73.5 80.5 5.98 9.8 0.1
RA8008 80 96 87 8 0.5 83.5 90.5 6.37 11.3 0.11
RA9008 90 106 97 8 0.5 93.5 100.5 6.76 12.4 0.12
RA10008 100 116 107 8 0.5 103.5 110.5 7.15 13.9 0.14
RA11008 110 126 117 8 0.5 113.5 120.5 7.45 15 0.15
RA12008 120 136 127 8 0.5 123.5 130.5 7.84 16.5 0.17
RA13008 130 146 137 8 0.5 133.5 140.5 7.94 17.6 0.18
RA14008 140 156 147 8 0.5 143.5 150.5 8.33 19.1 0.19
RA15008 150 166 157 8 0.5 153.5 160.5 8.82 20.6 0.2
RA16013 160 186 172 13 0.8 165 179 23.3 44.9 0.59
RA17013 170 196 182 13 0.8 175 189 23.5 46.5 0.64
RA18013 180 206 192 13 0.8 185 199 24.5 49.8 0.68
RA19013 190 216 202 13 0.8 195 209 24.9 51.5 0.69
RA20013 200 226 212 13 0.8 205 219 25.8 54.7 0.71

প্রয়োগ

শিল্প রোবটের জন্য RA সিরিজ P4 ক্রস রোলার লেয়ার 1   শিল্প রোবটের জন্য RA সিরিজ P4 ক্রস রোলার লেয়ার 2   শিল্প রোবটের জন্য RA সিরিজ P4 ক্রস রোলার লেয়ার 3   শিল্প রোবটের জন্য RA সিরিজ P4 ক্রস রোলার লেয়ার 4
শিল্প অটোমেশন চিকিৎসা সরঞ্জাম এয়ারস্পেস যথার্থ সরঞ্জাম
