আইডি ৩৫০ এমএম আরইউ সিরিজের ক্রস রোলার লেয়ার

আইডি ৩৫০ এমএম আরইউ সিরিজের ক্রস রোলার লেয়ার

মেডিকেল সরঞ্জাম ক্রস রোলার লেয়ার

৩৫০ মিমি ক্রস রোলার লেয়ার

RU সিরিজ ক্রস রোলার বিয়ারিং

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

আরইউ সিরিজ

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
মডেল:
RU28 থেকে RU445X
পণ্য:
RU সিরিজ ক্রস রোলার বিয়ারিং
উপাদান:
ভারবহন ইস্পাত, স্টেইনলেস স্টীল, প্লাস্টিক / পলিমার সামগ্রী, লুব্রিকেন্ট, সিরামিক সামগ্রী
অন্তর ধ্বনি:
10 থেকে 350 মিমি
বাহিরের চক্র:
52 থেকে 540 মিমি
বেলন পিচ দিয়া।:
28 থেকে 445.4 Dpw
চেম্ফার:
0.3 থেকে 2.5 r/মিনিট
ওজন:
0.12 থেকে 35.4 কেজি
গ্যারান্টি:
১ বছর
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
১টি সেট
মূল্য
To Be Negotiated
প্যাকেজিং বিবরণ
কার্টন বাক্স
ডেলিভারি সময়
3-4 সপ্তাহ
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 20000 সেট
পণ্যের বর্ণনা

RU সিরিজের ক্রস রোলার লেয়ার

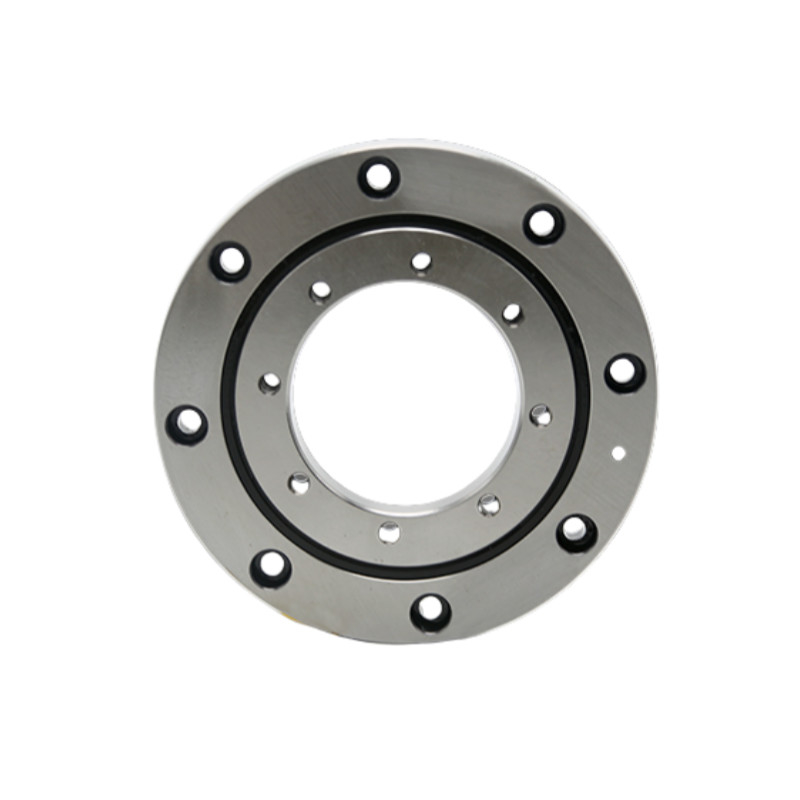

আইডি ৩৫০ এমএম আরইউ সিরিজের ক্রস রোলার লেয়ার 0

RU সিরিজ (Integral Inner and Outer Ring with Mounting Holes), যেহেতু বাইরের এবং অভ্যন্তরীণ উভয় রিংয়েরই মাউন্ট হোল রয়েছে, তাই ইনস্টলেশন সিটের সময় ফ্ল্যাঞ্জ এবং সমর্থন স্থির করার প্রয়োজন নেই।এছাড়াও, বাইরের এবং অভ্যন্তরীণ উভয় রিংয়ের সামগ্রিক কাঠামোর কারণে, ইনস্টলেশনটির কার্যকারিতার উপর প্রায় কোনও প্রভাব নেই, এইভাবে স্থিতিশীল ঘূর্ণন নির্ভুলতা এবং টর্ক অর্জন করা হয়।বাহ্যিক ও অভ্যন্তরীণ রিং ঘোরানোর জন্য উপযুক্ত.

মডেল এবং নামকরণের নিয়ম

ইইউ 124 UU CC0 পি২ জি অথবা এক্স জি অথবা এক্স
নামমাত্র মডেল পিচ ব্যাসার্ধ ((মিমি)
সিলিং মোড

• চিহ্নিত নয়ঃ সীলমোহরহীন

• UU: উভয় পক্ষের সীলমোহর (বাহ্যিক রিং ডুবানোর গর্ত)

• U: একতরফা বেল্ট সিলিং (বাহ্যিক রিংয়ের অ-কন্টারসঙ্ক পার্শ্ব)

রেডিয়াল ক্লিয়ারেন্স

• CC0: নেতিবাচক ক্লিয়ারেন্স (প্রাক লোডিং)

• C0: ইতিবাচক ক্লিয়ারেন্স

নির্ভুলতার মাত্রা

• পি৫

• P4

• পি২

মাউন্ট হোলের দিক

• কোনটিই নেইঃ অভ্যন্তরীণ এবং বাইরের রিংগুলি উভয়ই একই দিকের এবং একই দিকে রয়েছে

• জি: অভ্যন্তরীণ এবং বাইরের রিংগুলি উভয়ই নিমজ্জিত গর্ত এবং বিপরীত দিকে

• এক্সঃ রিং কাউন্টারসঙ্ক গর্ত কিন্তু অভ্যন্তরীণ রিং তারের গর্ত (গর্ত মাধ্যমে)

উপযুক্ত প্রতীক

• কোনটিই নেইঃ কোন সংযুক্তি নেই

• -N: তেলের নল দিয়ে

বৈশিষ্ট্য

1উচ্চ নির্ভুলতাঃ P4 নির্ভুলতা, P2 নির্ভুলতা
2. উচ্চ অনমনীয়তাঃ এই সিরিজ ভারবহন preloaded আছে
3. উচ্চ লোডঃএই সিরিজ বিয়ারিং দ্বি-নির্দেশমূলক অক্ষীয় লোড, রেডিয়াল লোড এবং টিল্ট মোমন্ট সহ্য করতে পারে
4. ছোট আকারঃ এই সিরিজ বিয়ারিং মেশিন টুলস জন্য স্থান সংরক্ষণ করতে পারেন

বিশেষ উল্লেখ

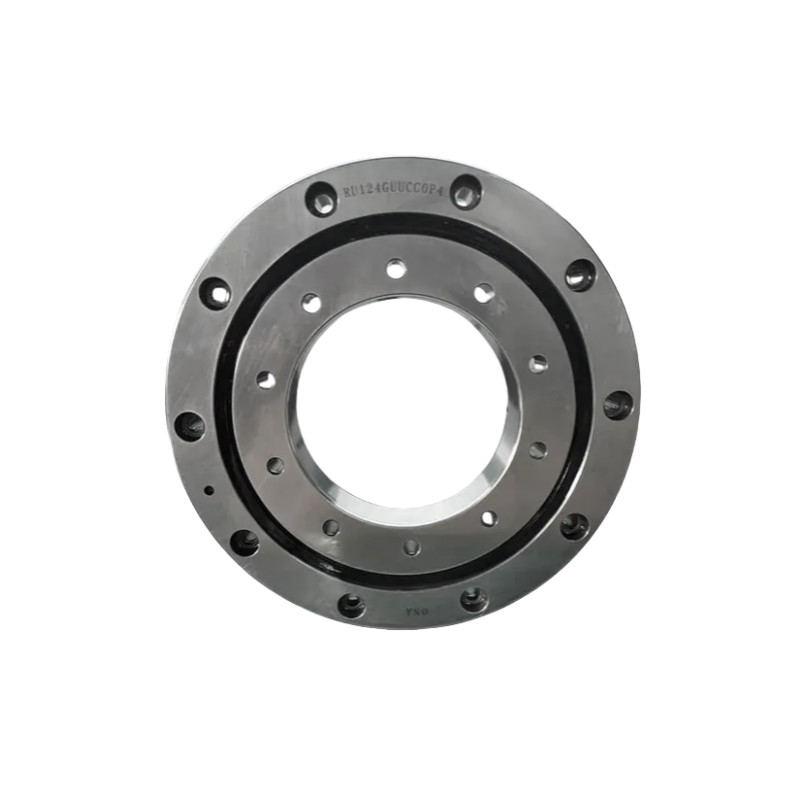

আইডি ৩৫০ এমএম আরইউ সিরিজের ক্রস রোলার লেয়ার 1

মডেল মাত্রা কাঁধের মাত্রা বেসিক লোড রেটিং ((রেডিয়াল) ওজন অভ্যন্তরীণ রিং বাইরের রিং
অভ্যন্তরীণ রিং বাইরের রিং রোলার পিচ ডায়া। উচ্চতা চ্যামফার সিআর কর্ মাউন্টিং হোল সেন্ট্রাল ডায়া। পিসিডি ১। মাউন্টিং হোলের আকার মনিটরিং হোল সেন্ট্রাল ডায়া. পিসিডি২ মাউন্টিং হোলের আকার
d ডি ডিপিডব্লিউ বি রমিন ডিএস কেএন কেএন কেজি
RU28 10 52 28 8 0.3 24 29.5 2.9 2.4 0.12 16 গর্তের মধ্য দিয়ে 4-এম 3 থ্রেড 42 6-Dia3.4 গর্ত মাধ্যমে
Dia6.5 counterbore, গভীরতা3.3
RU42 20 70 41.5 12 0.6 37 47 7.35 8.35 0.29 28 গর্তের মধ্য দিয়ে 6-এম 3 থ্রেড 57 6-Dia3.4 গর্ত মাধ্যমে
Dia6.5 counterbore, গভীরতা3.3
RU52 25 80 52.5 12 0.6 46.5 58.5 8.61 10.6 0.4 35 গর্তের মধ্য দিয়ে 6-এম 3 থ্রেড 67 6-Dia3.4 গর্ত মাধ্যমে
Dia6.5 counterbore, গভীরতা3.3
RU66 35 95 66 15 0.6 59 74 17.5 22.3 0.62 45 8-এম 4 গর্তের মধ্য দিয়ে গর্ত 83 6-Dia4.5 গর্ত মাধ্যমে
ডায়া ৮, গভীরতা ৪।4
RU85 55 120 85 15 0.6 79 93 20.3 29.5 1 65 8-এম৫ গর্তের মধ্য দিয়ে গর্ত 105 8-Dia5.5 গর্ত মাধ্যমে
ডায়া 9.5 counterbore, গভীরতা 5.4
RU124G 80 165 124 22 1 114 134 33.1 50.9 2.6 97 10-Dia5.5 গর্ত মাধ্যমে 148 10-Dia5.5 গর্ত মাধ্যমে
ডায়া 9.5 counterbore, গভীরতা 5.4 ডায়া 9.5 counterbore, গভীরতা 5.4
RU124X 80 165 124 22 1 114 134 33.1 50.9 2.6 97 10-M5 গর্তের মধ্য দিয়ে থ্রেড 148 10-Dia5.5 গর্ত মাধ্যমে
  ডায়া 9.5 counterbore, গভীরতা 5.4
RU148G 90 210 147.5 25 1.5 133 162 49.1 76.8 4.9 112 গর্তের মধ্য দিয়ে ১২-ডায়া৯ 187 গর্তের মধ্য দিয়ে ১২-ডায়া৯
Dia14 counterbore, গভীরতা8.6 Dia14 counterbore, গভীরতা8.6
RU148X 90 210 147.5 25 1.5 133 162 49.1 76.8 4.9 112 গর্তের মধ্য দিয়ে 12-এম 8 থ্রেড 187 গর্তের মধ্য দিয়ে ১২-ডায়া৯
  Dia14 counterbore, গভীরতা8.6
RU178G 115 240 178 28 1.5 161 195 80.3 135 6.8 139 গর্তের মধ্য দিয়ে ১২-ডায়া৯ 217 গর্তের মধ্য দিয়ে ১২-ডায়া৯
Dia14 counterbore, গভীরতা8.6 Dia14 counterbore, গভীরতা8.6
RU178X 115 240 178 28 1.5 161 195 80.3 135 6.8 139 গর্তের মধ্য দিয়ে 12-এম 8 থ্রেড 217 গর্তের মধ্য দিয়ে ১২-ডায়া৯
  Dia14 counterbore, গভীরতা8.6
RU228G 160 295 227.5 35 2 208 246 104 173 11.4 184 গর্তের মধ্য দিয়ে 12-Dia11 270 গর্তের মধ্য দিয়ে 12-Dia11
Dia17.5 counterbore, গভীরতা10.8 Dia17.5 counterbore, গভীরতা10.8
RU228X 160 295 227.5 35 2 208 246 104 173 11.4 184 গর্তের মধ্য দিয়ে 12-এম 10 থ্রেড 270 গর্তের মধ্য দিয়ে 12-Dia11
  Dia17.5 counterbore, গভীরতা10.8
RU297G 210 380 297.3 40 2.5 272 320 156 281 21.3 240 16-Dia14 গর্তের মধ্য দিয়ে 350 16-Dia14 গর্তের মধ্য দিয়ে
ডায়া ২০, গভীরতা ১৩। ডায়া ২০, গভীরতা ১৩।
RU297X 210 380 297.3 40 2.5 272 320 156 281 21.3 240 16-M12 গর্তের মধ্য দিয়ে গর্ত 350 16-Dia14 গর্তের মধ্য দিয়ে
  ডায়া ২০, গভীরতা ১৩।
RU445G 350 540 445.4 45 2.5 417 473 222 473 35.4 385 24-Dia14 গর্তের মধ্য দিয়ে 505 24-Dia14 গর্তের মধ্য দিয়ে
ডায়া ২০, গভীরতা ১৩। ডায়া ২০, গভীরতা ১৩।
RU445X 350 540 445.4 45 2.5 417 473 222 473 35.4 385 24-M12 গর্তের মধ্য দিয়ে গর্ত 505 24-Dia14 গর্তের মধ্য দিয়ে
  ডায়া ২০, গভীরতা ১৩।



প্রয়োগ

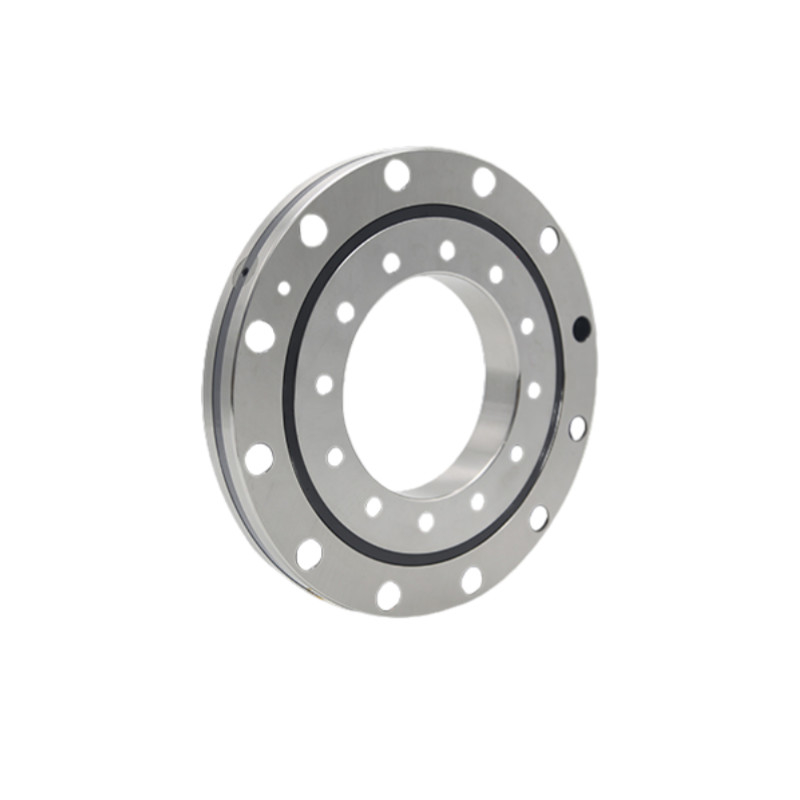

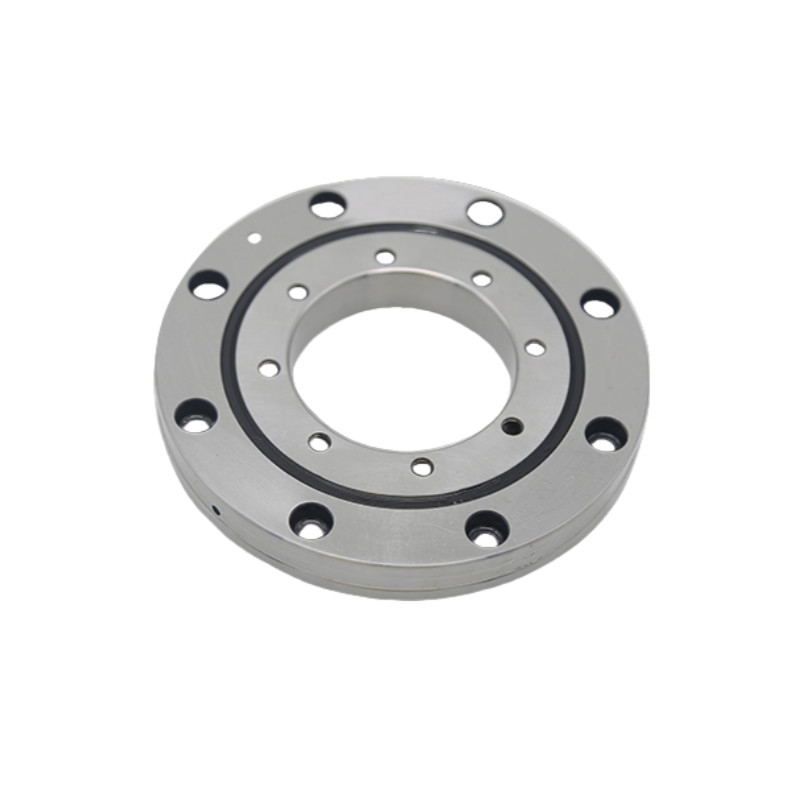

আইডি ৩৫০ এমএম আরইউ সিরিজের ক্রস রোলার লেয়ার 2   আইডি ৩৫০ এমএম আরইউ সিরিজের ক্রস রোলার লেয়ার 3   আইডি ৩৫০ এমএম আরইউ সিরিজের ক্রস রোলার লেয়ার 4   আইডি ৩৫০ এমএম আরইউ সিরিজের ক্রস রোলার লেয়ার 5
শিল্প অটোমেশন চিকিৎসা সরঞ্জাম এয়ারস্পেস যথার্থ সরঞ্জাম
