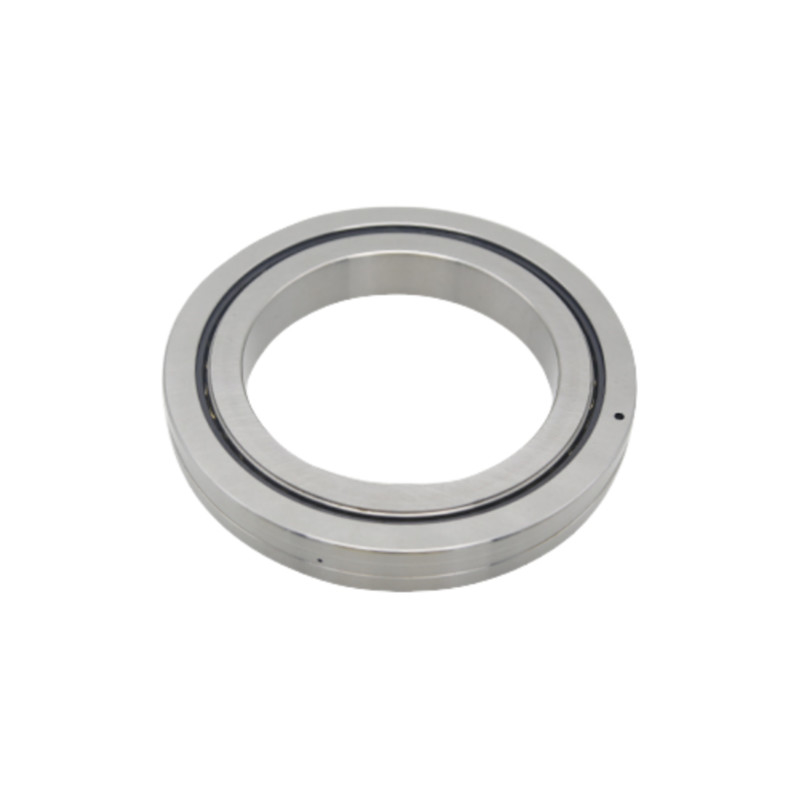

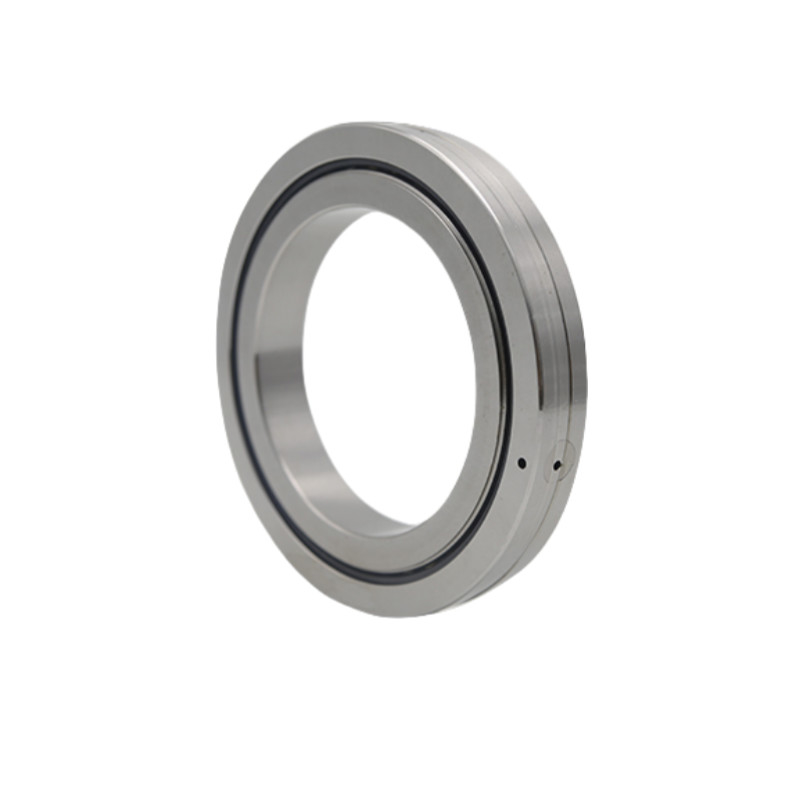

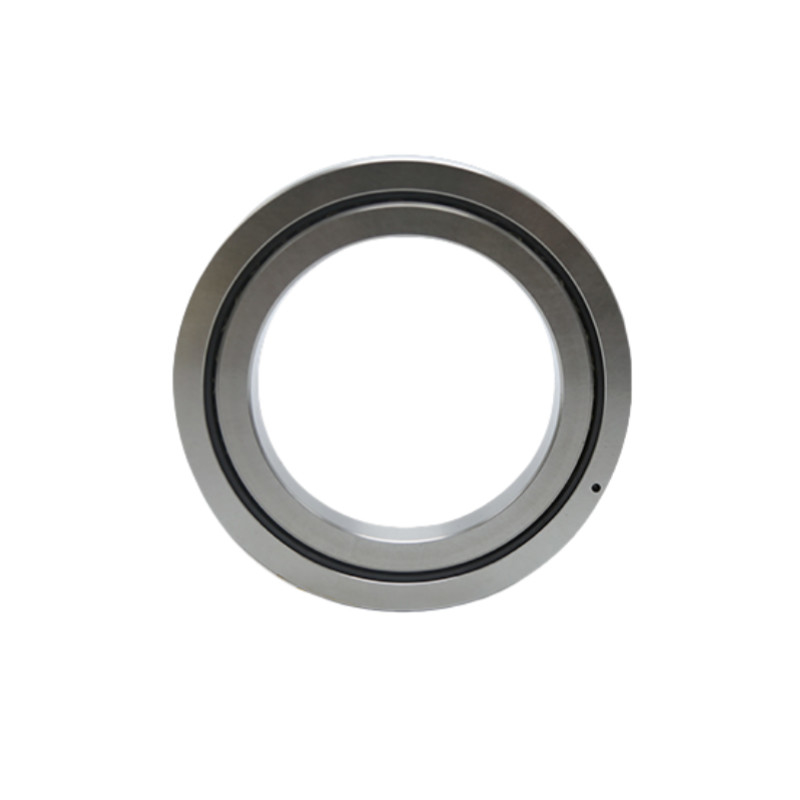

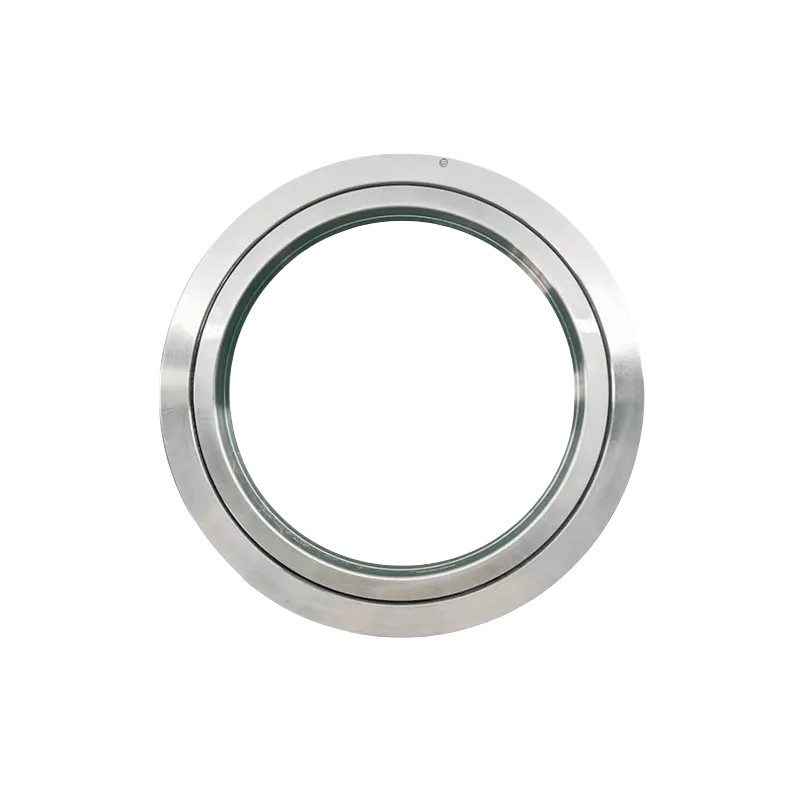

যথার্থ সরঞ্জাম ক্রস রোলার লেয়ার উচ্চ লোড ক্ষমতা CRBH সিরিজ

যথার্থ সরঞ্জাম ক্রস রোলার লেয়ার

উচ্চ লোড ক্যাপাসিটি ক্রস রোলার লেয়ার

CRBH সিরিজ ক্রস রোলার বিয়ারিং

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

সিআরবিএইচ সিরিজ

আমাদের সাথে যোগাযোগ

একটি উদ্ধৃতি অনুরোধ করুন

যথার্থ সরঞ্জাম ক্রস রোলার লেয়ার উচ্চ লোড ক্ষমতা CRBH সিরিজ

পণ্যের বিবরণ

মডেল:

CRBH2008 থেকে CRBH50040

পণ্য:

CRBH সিরিজ ক্রস রোলার বিয়ারিং

উপাদান:

ভারবহন ইস্পাত, স্টেইনলেস স্টীল, প্লাস্টিক / পলিমার সামগ্রী, লুব্রিকেন্ট, সিরামিক সামগ্রী

আইডি:

20 থেকে 500 মিমি

ওডি:

36 থেকে 600 মিমি

রোলার পিচ সার্কেল ব্যাস Dpw:

27 থেকে 548.8 মিমি

চেম্ফার:

0.5 থেকে 2.5 r/মিনিট

ওজন:

0.04 থেকে 26 কেজি

গ্যারান্টি:

১ বছর

পেমেন্ট ও শিপিংয়ের শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ

১টি সেট

মূল্য

To Be Negotiated

প্যাকেজিং বিবরণ

কার্টন বাক্স

ডেলিভারি সময়

3-4 সপ্তাহ

পরিশোধের শর্ত

টি/টি

যোগানের ক্ষমতা

প্রতি মাসে 20000 সেট

সম্পর্কিত পণ্য

শিল্প রোবটের জন্য আরভি সিরিজ রোবট বিশেষ ভারবহন

সেরা দাম পান

এসএইচএফ এসএইচজি হারমোনিক রিডাক্টর লেয়ারিংস রোবটের জন্য বিশেষ লেয়ারিং

সেরা দাম পান

CSF CSG রোবটের জন্য বিশেষ হারমোনিক রিডাক্টর লেয়ার

সেরা দাম পান

আরবি সিরিজ ইন্ডাস্ট্রিয়াল অটোমেশন ক্রস রোলার লেয়ার আইডি ২০ মিমি

সেরা দাম পান

আমাদের সাথে যোগাযোগ

যোগাযোগ করুন

পণ্যের বর্ণনা

CRBH সিরিজের ক্রস রোলার লেয়ার

Name: যথার্থ সরঞ্জাম ক্রস রোলার লেয়ার উচ্চ লোড ক্ষমতা CRBH সিরিজ
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: সিআরবিএইচ সিরিজ
Availability: InStock

সিআরবিএইচ সিরিজ (অভ্যন্তরীণ এবং বাইরের রিং একসাথে,অতি পাতলা) এর অতি পাতলা নকশা এবং বাহ্যিক এবং অভ্যন্তরীণ রিংগুলিতে ফ্ল্যাঞ্জ এবং সমর্থন আসনটি স্থির করার জন্য মাউন্টের গর্তের অনুপস্থিতির কারণে ইনস্টলেশন প্রয়োজনএছাড়াও, বাইরের এবং অভ্যন্তরীণ উভয় রিংগুলিই অবিচ্ছেদ্য কাঠামো, তাই ইনস্টলেশনটি কার্যকারিতাকে প্রভাবিত করে না, তাই স্থিতিশীল ঘূর্ণন নির্ভুলতা এবং টর্ক অর্জন করা সম্ভব,যা এমন পরিস্থিতিতে উপযুক্ত যেখানে বাইরের এবং অভ্যন্তরীণ রিংগুলি ঘোরায় কিন্তু আকারের ক্ষুদ্রীকরণ প্রয়োজন.

ক্রসড রোলার লেয়ারগুলি উচ্চ নির্ভুলতা, উচ্চ অনমনীয়তাযুক্ত রোলিং লেয়ার এবং তাদের কাঠামোগত নকশাটি জটিল লোড সহ রেডিয়াল,অক্ষীয় এবং উল্টাপাল্টা মুহূর্তক্রসড রোলার বিয়ারিংগুলি উচ্চ চাহিদা ক্ষেত্র যেমন যান্ত্রিক আর্ম জয়েন্ট, শিল্প রোবট, মেশিন টুল ঘোরানো টেবিল এবং যথার্থ ঘোরানো ডিভাইসগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।

মডেল এবং নামকরণের নিয়ম

সিআরবিএইচ	70	13	UU	সি১	পি৫
নামমাত্র মডেল	নামমাত্র অভ্যন্তরীণ ব্যাসার্ধ (মিমি)	নামমাত্র প্রস্থ (মিমি)	সিলিং মোড • চিহ্নিত নয়ঃ সীলমোহরহীন • UU: উভয় পক্ষের সীলমোহর • U: একতরফা বেল্ট সিলিং	রেডিয়াল ক্লিয়ারেন্স • টি১ঃ নেগেটিভ ক্লিয়ারেন্স (প্রাক লোডিং) • সি১ঃ ইতিবাচক ক্লিয়ারেন্স • সি২ঃ বড় ফাঁকা জায়গা	নির্ভুলতার মাত্রা • P6 • পি৫ • P4 • পি২

বৈশিষ্ট্য

1উচ্চ নির্ভুলতাঃ P4 নির্ভুলতা, P2 নির্ভুলতা
2. উচ্চ অনমনীয়তাঃ এই সিরিজ ভারবহন preloaded আছে
3. উচ্চ লোডঃএই সিরিজ বিয়ারিং দ্বি-নির্দেশমূলক অক্ষীয় লোড, রেডিয়াল লোড এবং টিল্ট মোমন্ট সহ্য করতে পারে
4. ছোট আকারঃ এই সিরিজ বিয়ারিং মেশিন টুলস জন্য স্থান সংরক্ষণ করতে পারেন

বিশেষ উল্লেখ

যথার্থ সরঞ্জাম ক্রস রোলার লেয়ার উচ্চ লোড ক্ষমতা CRBH সিরিজ 1

মডেল নং।	মাত্রা					কাঁধ		বেসিক নামমাত্র লোড		ওজন
	মাত্রা					কাঁধ		(রেডিয়াল)		ওজন
	আইডি	ওডি	রোলার পিচ সার্কেল ব্যাসার্ধ Dpw	উচ্চতা	চ্যামফার রমিন	ডিএস (সর্বোচ্চ)	ঘ (মিনিট)	সি আর এন	করিন KN	কেজি
	(মিমি)	(মিমি)	রোলার পিচ সার্কেল ব্যাসার্ধ Dpw	বি বি ১	চ্যামফার রমিন	ডিএস (সর্বোচ্চ)	ঘ (মিনিট)	সি আর এন	করিন KN	কেজি
CRBH2008	20	36	27	8	0.5	23.5	30.5	3.23	3.1	0.04
CRBH2508	25	41	32	8	0.5	28.5	35.5	3.63	3.83	0.05
CRBH3010	30	55	41.5	10	0.6	37	47	7.35	8.36	0.12
CRBH3510	35	60	46.5	10	0.6	41	51.5	7.64	9.12	0.13
CRBH4010	40	65	51.5	10	0.6	47.5	57.5	8.33	10.6	0.16
CRBH4510	45	70	56.5	10	0.6	51	61.5	8.62	11.3	0.17
CRBH5013	50	80	64	13	0.6	57.4	72	16.7	20.9	0.27
CRBH6013	60	90	74	13	0.6	68	82	18	24.3	0.3
CRBH7013	70	100	84	13	0.6	78	92	19.4	27.7	0.35
CRBH8016	80	120	98	16	0.6	91	111	30.1	42.1	0.7
CRBH9016	90	130	108	16	1	98	118	31.4	45.3	0.75
CRBH10016	100	140	119.3	16	1	109	129	31.7	48.6	0.83
CRBH10020	100	150	123	20	1	113	133	33.1	50.9	1.45
CRBH11012	110	135	121.8	12	0.6	117	127	12.5	24.1	0.4
CRBH11015	110	145	126.5	15	0.6	122	136	23.7	41.5	0.75
CRBH11020	110	160	133	20	1	120	143	34	54	1.56
CRBH12016	120	150	134.2	16	0.6	127	141	24.2	43.2	0.72
CRBH12025	120	180	148.7	25	1.5	133	164	66.9	100	2.62
CRBH13015	130	160	144.5	15	0.6	137	152	25	46.7	0.72
CRBH13025	130	190	158	25	1.5	143	174	69.5	107	2.82
CRBH14016	140	175	154.8	16	1	147	162	25.9	50.1	1
CRBH14025	140	200	168	25	1.5	154	185	74.8	121	2.96
CRBH15013	150	180	164	13	0.6	157	172	27	53.6	0.68
CRBH15025	150	210	178	25	1.5	164	194	76.8	128	3.16
CRBH15030	150	230	188	30	1.5	173	211	100	156	5.3
CRBH16025	160	220	188.6	25	1.5	173	204	81.7	135	3.14
CRBH17020	170	220	191	20	1.5	184	198	29	62.1	2.21
CRBH18025	180	240	210	25	1.5	195	225	84	143	3.44
CRBH19025	190	240	211.9	25	1	202	222	41.7	82.9	2.99
CRBH20025	200	260	230	25	2	215	245	84.2	157	4
CRBH20030	200	280	240	30	2	221	258	114	200	6.7
CRBH20035	200	295	247.7	35	2	225	270	151	252	9.6
CRBH22025	220	280	250.1	25	2	235	265	92.3	171	4.1
CRBH24025	240	300	269	25	2.5	256	281	68.3	145	4.5
CRBH25025	250	310	277.5	25	2.5	265	290	69.3	150	5
CRBH25030	250	330	287.5	30	2.5	269	306	126	244	8.1
CRBH25040	250	355	300.7	40	2.5	275	326	195	348	14.8
CRBH30025	300	360	328	25	2.5	315	340	76.3	178	5.9
CRBH30035	300	395	345	35	2.5	322	368	183	367	13.4
CRBH30040	300	405	351.6	40	2.5	326	377	212	409	17.2
CRBH35020	350	400	373.4	20	2.5	363	383	54.1	143	3.9
CRBH40035	400	480	440.3	35	2.5	422	459	156	370	14.5
CRBH40040	400	510	453.4	40	2.5	428	479	241	531	23.5
CRBH45025	450	500	474	25	1	464	484	61.7	182	6.6
CRBH50025	500	550	524.2	25	1	514	534	65.5	201	7.3
CRBH50040	500	600	548.8	40	2.5	526	572	239	607	26

প্রয়োগ


শিল্প অটোমেশন	চিকিৎসা সরঞ্জাম	এয়ারস্পেস	যথার্থ সরঞ্জাম
