বাড়ি > পণ্য > হারমোনিক ড্রাইভ রিডাক্টর >

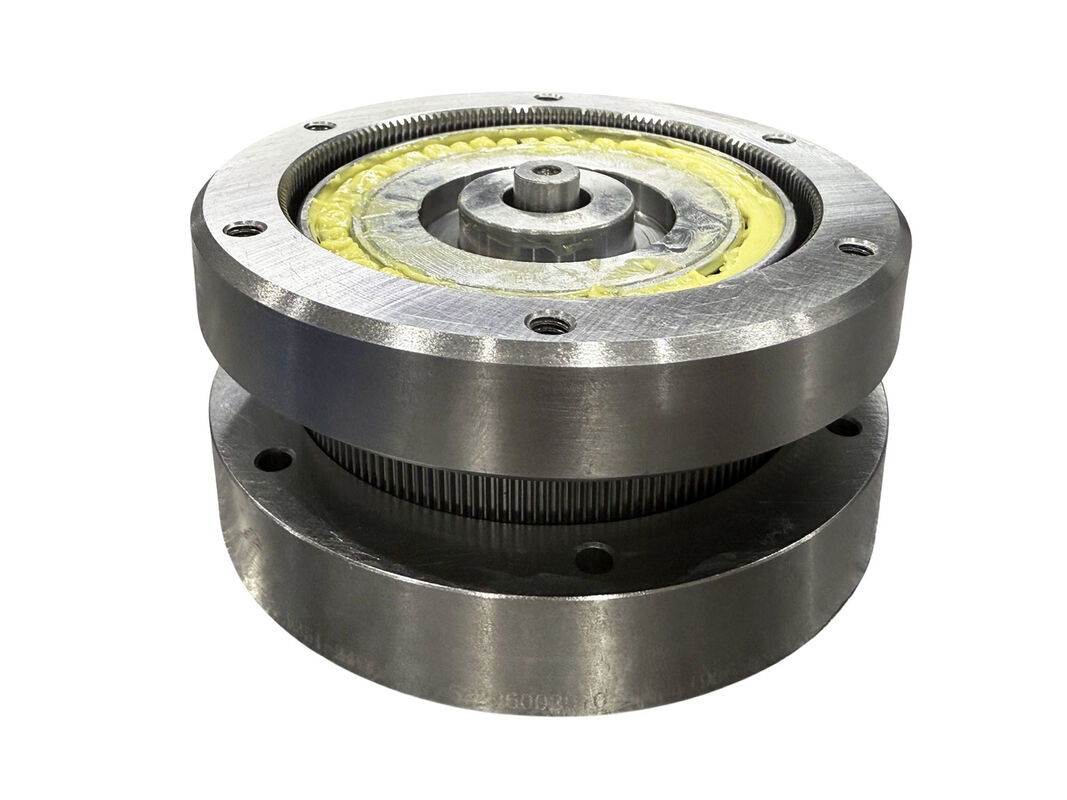

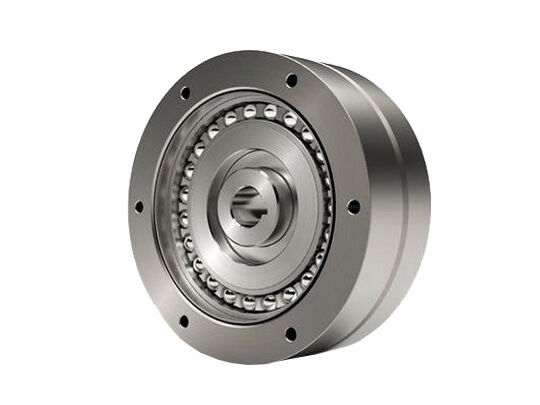

শিল্প রোবট সার্কুলার স্প্লাইন কোঅক্সিয়াল প্যানকেক হারমোনিক ড্রাইভ গিয়ারবক্স

শিল্প রোবট সার্কুলার স্প্লাইন কোঅক্সিয়াল প্যানকেক হারমোনিক ড্রাইভ গিয়ারবক্স

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

HONPINE

মডেল নম্বার:

fds

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
শিল্প রোবট সার্কুলার স্প্লাইন কোঅক্সিয়াল প্যানকেক হারমোনিক ড্রাইভ গিয়ারবক্স শিল্প রোবট সার্কুলার স্প্লাইন কোঅক্সিয়াল প্যানকেক হারমোনিক ড্রাইভ গিয়ারবক্স
পণ্যের বিবরণ
হ্রাস-অনুপাত:
50,80,100,120,160,200,260
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
1
প্যাকেজিং বিবরণ
ফোমযুক্ত কার্টন
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
2000000
সম্পর্কিত পণ্য
ভালো দাম শিল্প রোবট সার্কুলার স্প্লাইন কোঅক্সিয়াল প্যানকেক হারমোনিক ড্রাইভ গিয়ারবক্স অনলাইন

শিল্প রোবট সার্কুলার স্প্লাইন কোঅক্সিয়াল প্যানকেক হারমোনিক ড্রাইভ গিয়ারবক্স

সেরা দাম পান
ভালো দাম HONPINE কাপ টাইপ মোটর মাউন্ট ডাইরেক্টলি মিনি হারমোনিক ড্রাইভ গিয়ারবক্স অনলাইন

HONPINE কাপ টাইপ মোটর মাউন্ট ডাইরেক্টলি মিনি হারমোনিক ড্রাইভ গিয়ারবক্স

সেরা দাম পান
ভালো দাম রোবটের জন্য অতি সমতল উচ্চ নির্ভুলতা হারমোনিক ড্রাইভ স্ট্রেন ওয়েভ রিডাক্টর অনলাইন ভিডিও

রোবটের জন্য অতি সমতল উচ্চ নির্ভুলতা হারমোনিক ড্রাইভ স্ট্রেন ওয়েভ রিডাক্টর

সেরা দাম পান
ভালো দাম শিল্প রোবটের জন্য আল্ট্রা ফ্ল্যাট জিরো ব্যাকল্যাশ হারমোনিক ড্রাইভ গিয়ারবক্স অনলাইন ভিডিও

শিল্প রোবটের জন্য আল্ট্রা ফ্ল্যাট জিরো ব্যাকল্যাশ হারমোনিক ড্রাইভ গিয়ারবক্স

সেরা দাম পান
আমাদের সাথে যোগাযোগ
যোগাযোগ করুন
পণ্যের বর্ণনা

HONPINE FDS হারমোনিক ড্রাইভ গিয়ারবক্সের বিবরণ

FDS সিরিজের ডিফারেনশিয়াল গিয়ার দুটি ধরণের মধ্যে বিভক্ত: কম্বাইন্ড টাইপ এবং কম্পোনেন্ট টাইপ। কম্বাইন্ড টাইপের লক্ষ্য হল ডিফারেনশিয়াল মেকানিজমকে একটি একক ইউনিটে একত্রিত করা যাতে সরঞ্জামগুলিতে সহজে লাগানো যায় এবং এর হাউজিং ট্রান্সমিশন গিয়ার, পুলি ইত্যাদি সরাসরি মাউন্ট করার অনুমতি দেয়। কম্পোনেন্ট টাইপ একটি ফ্ল্যাট এবং পাতলা ডিজাইন অনুসরণ করে, যা গ্রাহকদের তাদের নিজস্ব এনক্যাপসুলেশন হাউজিং ডিজাইন করতে এবং তাদের কাঠামোগত প্রয়োজনীয়তা অনুসারে ডিভাইসের স্থান অপ্টিমাইজ করতে সক্ষম করে।
হারমোনিক ড্রাইভের অনন্য অপারেটিং নীতি ব্যবহার করে, এটি একটি অতি-কম্প্যাক্ট ডিফারেনশিয়াল ডিভাইস যা অপারেশনের সময় ফেজ এবং টাইমিং ফাইন-টিউনিং করতে সক্ষম।
FDS সিরিজের কম্বাইন্ড টাইপ প্যানকেক কম্পোনেন্ট টাইপের চারটি মূল উপাদান ভাগ করে নেয়, তবে কম্বাইন্ড টাইপে অতিরিক্ত ফ্রন্ট এবং রিয়ার সিলিং ফ্ল্যাঞ্জ এবং সাপোর্ট বিয়ারিং অন্তর্ভুক্ত থাকে। FDS সিরিজ কাপ-টাইপ FSG সিরিজের মতো একই কার্যপ্রণালীতে কাজ করে। প্যানকেক ফ্লেক্সস্প্লাইনের আকৃতি কাপ ফ্লেক্সস্প্লাইনের বেসের ক্রস-সেকশনের সাথে অভিন্ন, এবং সার্কুলার স্প্লাইন এবং ফ্লেক্সস্প্লাইনের দাঁতের প্রস্থ বাড়ানো হয়েছে যাতে উচ্চ টর্ক ক্ষমতা পরিচালনা করা যায়। অতিরিক্তভাবে, প্যানকেক টাইপে আউটপুট শ্যাফটের সাথে সংযোগের জন্য ফ্লেক্সস্প্লাইনের সমান সংখ্যক দাঁত সহ একটি অতিরিক্ত সার্কুলার স্প্লাইন অন্তর্ভুক্ত থাকে।



HONPINE FDS হারমোনিক ড্রাইভ গিয়ারবক্সের স্পেসিফিকেশন




মডেল

রিডাকশন
অনুপাত		 রেটেড টর্ক
ইনপুট ২০০০ আর/মিনিটে		 পিক টর্ক
স্টার্ট/স্টপে		 অনুমোদিত সর্বোচ্চ।
গড় লোডের মান
টর্ক		 তাৎক্ষণিক
অনুমোদিত সর্বোচ্চ।
টর্ক		 অনুমোদিত সর্বোচ্চ।
ইনপুট ঘূর্ণন
speed(r/min)		 অনুমোদিত গড়।
ইনপুট ঘূর্ণন
speed(r/min)
ওজন
Nm kgfm Nm kgfm Nm kgfm Nm kgfm গ্রীস লুব্রিকেন্ট গ্রীস লুব্রিকেন্ট kg
FDS-14-50-CJ ৫০ ৪.৪ ০.৪৫ ৫.৪ ০.৫৫ ৫.৪ ০.৫৫ ১৩.৭ ১.৪ ৩৬০০ ২৫০০ ০.২
FDS-14-88-CJ ৮৮ ৫.৯ ০.৬ ৯.৮ ১ ৯.৮ ১ ১৯.৬ ২ ৩৬০০ ২৫০০ ০.২
FDS-14-100-CJ ১০০ ৭.৮ ০.৮ ১৩.৭ ১.৪ ৯.৮ ১ ১৯.৬ ২ ৩৬০০ ২৫০০ ০.২
FDS-14-110-CJ ১১০ ৭.৮ ০.৮ ১৩.৭ ১.৪ ৯.৮ ১ ১৯.৬ ২ ৩৬০০ ২৫০০ ০.২
FDS-17-50-CJ ৫০ ১৫ ১.৬ ২০ ২.১ ২০ ২.১ ৪১ ৪.২ ৩৬০০ ২৫০০ ০.৪
FDS-17-80-CJ ৮০ ২০ ২.১ ২৫ ২.৫ ২৪ ২.৫ ৪৫ ৪.৬ ৩৬০০ ২৫০০ ০.৪
FDS-17-100-CJ ১০০ ২৪ ২.৫ ৩৩ ৩.৪ ২৬ ২.৭ ৫৬ ৫.৮ ৩৬০০ ২৫০০ ০.৪
FDS-17-120-CJ ১২০ ২৪ ২.৫ ৪০ ৪.১ ২৬ ২.৭ ৬০ ৬.২ ৩৬০০ ২৫০০ ০.৪
FDS-20-50-CJ ৫০ ২৫ ২.৫ ৩৪ ৩.৫ ৩৪ ৩.৫ ৬৯ ৭ ৩৬০০ ২৫০০ ০.৬
FDS-20-80-CJ ৮০ ৩৪ ৩.৫ ৪১ ৪.২ ৪১ ৪.২ ৭২ ৭.৩ ৩৬০০ ২৫০০ ০.৬
FDS-20-100-CJ ১০০ ৪০ ৪.১ ৫৩ ৫.৪ ৪৯ ৫ ৯৪ ৯.৬ ৩৬০০ ২৫০০ ০.৬
FDS-20-128-CJ ১২৮ ৪০ ৪.১ ৬৭ ৬.৮ ৪৯ ৫ ১০২ ১০.৪ ৩৬০০ ২৫০০ ০.৬
FDS-20-160-CJ ১৬০ ৪০ ৪.১ ৭৭ ৭.৯ ৪৯ ৫ ৮৬ ৮.৮ ৩৬০০ ২৫০০ ০.৬
FDS-25-50-CJ ৫০ ৩৯ ৪ ৫৫ ৫.৬ ৫৫ ৫.৬ ১০৮ ১১ ৩৬০০ ২৫০০ ১
FDS-25-80-CJ ৮০ ৫৬ ৫.৭ ৬৯ ৭.০ ৬৯ ৭ ১২২ ১২.৪ ৩৬০০ ২৫০০ ১
FDS-25-100-CJ ১০০ ৬৭ ৬.৮ ৯১ ৯.৩ ৯১ ৯.৩ ১৬০ ১৬.৩ ৩৬০০ ২৫০০ ১
FDS-25-120-CJ ১২০ ৬৭ ৬.৮ ১০৮ ১১ ১০৮ ১১ ১৯০ ১৯.৪ ৩৬০০ ২৫০০ ১
FDS-25-160-CJ ১৬০ ৬৭ ৬.৮ ১৩৫ ১৩.৮ ১০৮ ১১ ১৭২ ১৭.৬ ৩৬০০ ২৫০০ ১
FDS-25-200-CJ ২০০ ৬৭ ৬.৮ ১৪৭ ১৫ ১০৮ ১১ ১৭২ ১৭.৬ ৩৬০০ ২৫০০ ১
FDS-32-50-CJ ৫০ ৭৬ ৭.৮ ১০৮ ১১ ১০৮ ১১ ২১৬ ২২ ৩৬০০ ২৩০০ ২
FDS-32-78-CJ ৭৮ ১০৮ ১১ ১৩৭ ১৪ ১৩৭ ১৪ ২৪৫ ২৫ ৩৬০০ ২৩০০ ২
FDS-32-100-CJ ১০০ ১৩৭ ১৪ ১৭৬ ১৮ ১৭৬ ১৮ ৩২৩ ৩৩ ৩৬০০ ২৩০০ ২
FDS-32-131-CJ ১৩১ ১৩৭ ১৪ ২৫৫ ২৬ ২১৬ ২২ ৪৫১ ৪৬ ৩৬০০ ২৩০০ ২
FDS-32-157-CJ ১৫৭ ১৩৭ ১৪ ২৯৪ ৩০ ২১৬ ২২ ৫০০ ৫১ ৩৬০০ ২৩০০ ২
FDS-32-200-CJ ২০০ ১৩৭ ১৪ ৩১৪ ৩২ ২১৬ ২২ ৩৭২ ৩৮ ৩৬০০ ২৩০০ ২
FDS-32-260-CJ ২৬০ ১৩৭ ১৪ ৩১৪ ৩২ ২১৬ ২২ ৩৭২ ৩৮ ৩৬০০ ২৩০০ ২
FDS-40-50-CJ ৫০ ১৩৭ ১৪ ১৯৬ ২০ ১৯৬ ২০ ৩৫৩ ৩৬ ৩৩০০ ২০০০ ৩.৬
FDS-40-80-CJ ৮০ ১৯৬ ২০ ২৪৫ ২৫ ২৪৫ ২৫ ৪৩১ ৪৪ ৩৩০০ ২০০০ ৩.৬
FDS-40-100-CJ ১০০ ২৫৫ ২৬ ৩১৪ ৩২ ৩১৪ ৩২ ৫৪৯ ৫৬ ৩৩০০ ২০০০ ৩.৬
FDS-40-128-CJ ১২৮ ২৯৪ ৩০ ৩৯২ ৪০ ৩৯২ ৪০ ৬৮৬ ৭০ ৩৩০০ ২০০০ ৩.৬
FDS-40-160-CJ ১৬০ ২৯৪ ৩০ ৪৬১ ৪৭ ৪৫১ ৪৬ ৮১৩ ৮৩ ৩৩০০ ২০০০ ৩.৬
FDS-40-200-CJ ২০০ ২৯৪ ৩০ ৫২৯ ৫৪ ৪৫১ ৪৬ ৭৪৫ ৭৬ ৩৩০০ ২০০০ ৩.৬
FDS-40-258-CJ ২৫৮ ২৯৪ ৩০ ৬২৭ ৬৪ ৪৫১ ৪৬ ৭৪৫ ৭৬ ৩৩০০ ২০০০ ৩.৬
FDS-50-80-CJ ৮০ ৩৬৩ ৩৭ ৪৪১ ৪৫ ৪৪১ ৪৫ ৭৮৪ ৮০ ৩০০০ ১৭০০ ৭.২
FDS-50-100-CJ ১০০ ৪৭০ ৪৮ ৫৭৮ ৫৯ ৫৭৮ ৫৯ ১০১৯ ১০৪ ৩০০০ ১৭০০ ৭.২
FDS-50-120-CJ ১২০ ৫৫৯ ৫৭ ৬৯৬ ৭১ ৬৯৬ ৭১ ১২২৫ ১২৫ ৩০০০ ১৭০০ ৭.২
FDS-50-160-CJ ১৬০ ৫৫৯ ৫৭ ৮৩৩ ৮৫ ৮৩৩ ৮৫ ১৪৭০ ১৫০ ৩০০০ ১৭০০ ৭.২
FDS-50-200-CJ ২০০ ৫৫৯ ৫৭ ৯৬০ ৯৮ ৮৪৩ ৮৬ ১৪১১ ১৪৪ ৩০০০ ১৭০০ ৭.২
FDS-50-242-CJ ২৪২ ৫৫৯ ৫৭ ১১৭৬ ১২০ ৮৪৩ ৮৬ ১৪১১ ১৪৪ ৩০০০ ১৭০০ ৭.২
FDS-65-78-CJ ৭৮ ৭৪৫ ৭৬ ৯২১ ৯৪ ৯২১ ৯৪ ১৬১৭ ১৬৫ ২২০০ ১৪০০ ১৪
FDS-65-104-CJ ১০৪ ১০৭০ ১০৯ ১৩৪০ ১৩৭ ১৩৪০ ১৩৭ ২৩৬০ ২৪১ ২২০০ ১৪০০ ১৪
FDS-65-132-CJ ১৩২ ১০৭০ ১০৯ ১৬৫০ ১৬৮ ১৫৭০ ১৬০ ২৮৯০ ২৯৫ ২২০০ ১৪০০ ১৪
FDS-65-158-CJ ১৫৮ ১০৭০ ১০৯ ১৯৭০ ২০১ ১৫৭০ ১৬০ ৩৪৫০ ৩৫২ ২২০০ ১৪০০ ১৪
FDS-65-208-CJ ২০৮ ১০৭০ ১০৯ ২১৮০ ২২২ ১৫৭০ ১৬০ ২৫৯০ ২৬৪ ২২০০ ১৪০০ ১৪
FDS-65-260-CJ ২৬০ ১০৭০ ১০৯ ২২০০ ২২৪ ১৫৭০ ১৬০ ২৫৯০ ২৬৪ ২২০০ ১৪০০ ১৪
FDS-80-80-CJ ৮০ ১৩২০ ১৩৫ ১৬৪০ ১৬৭ ১৬৪০ ১৬৭ ২৮৭০ ২৯৩ ২০০০ ১২০০ ২৬
FDS-80-96-CJ ৯৬ ১৬৬০ ১৬৯ ২০৫০ ২০৯ ২০৫০ ২০৯ ৩৫৯০ ৩৬৬ ২০০০ ১২০০ ২৬
FDS-80-128-CJ ১২৮ ২৩০০ ২৩৫ ২৮২০ ২৮৮ ২৮৩০ ২৮৯ ৪৯৬০ ৫০৬ ২০০০ ১২০০ ২৬
FDS-80-160-CJ ১৬০ ২৩৫০ ২৪০ ৩৩৪০ ৩৪০ ৩১৩ ৩১৯ ৫৯৪০ ৬০৬ ২০০০ ১২০০ ২৬
FDS-80-194-CJ ১৯৪ ২৩৫০ ২৪০ ৪৩০০ ৪৩৯ ৩১৩ ৩১৯ ৬৯০০ ৭০৪ ২০০০ ১২০০ ২৬
FDS-80-258-CJ ২৫৮ ২৩৫০ ২৪০ ৪৩৫০ ৪৪৪ ৩১৩ ৩১৯ ৫১৭০ ৫২৮ ২০০০ ১২০০ ২৬
FDS-80-320-CJ ৩২০ ২৩৫০ ২৪০ ৪৩৫০ ৪৪৪ ৩১৩ ৩১৯ ৫১৭০ ৫২৮ ২০০০ ১২০০ ২৬
