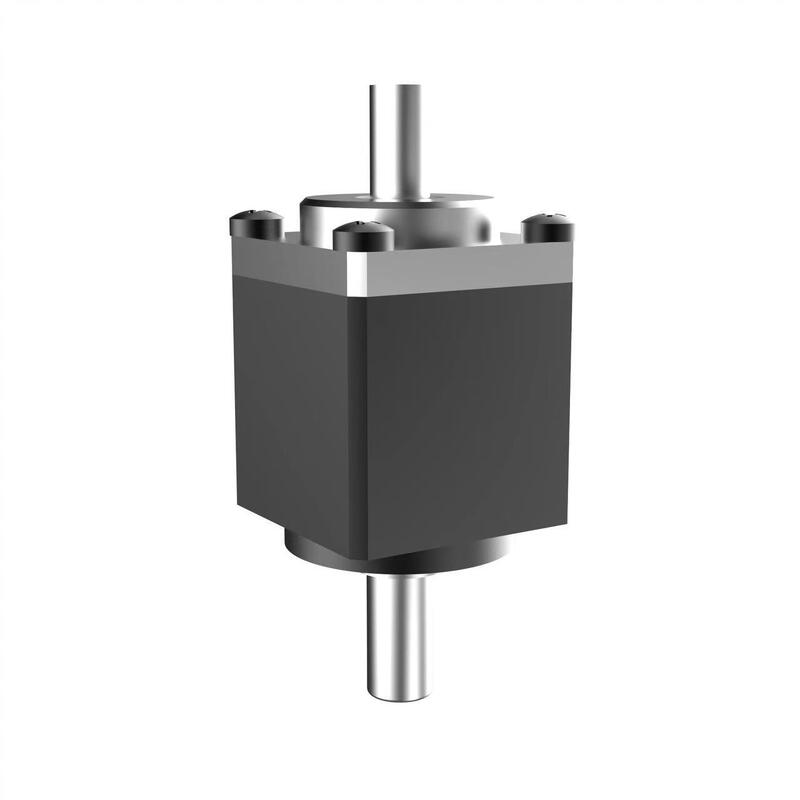

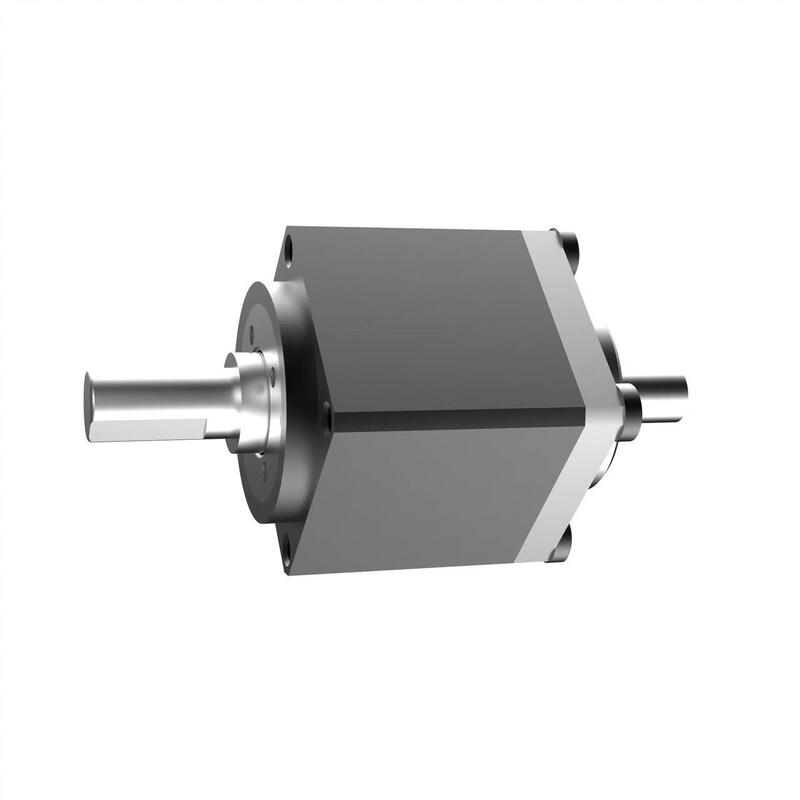

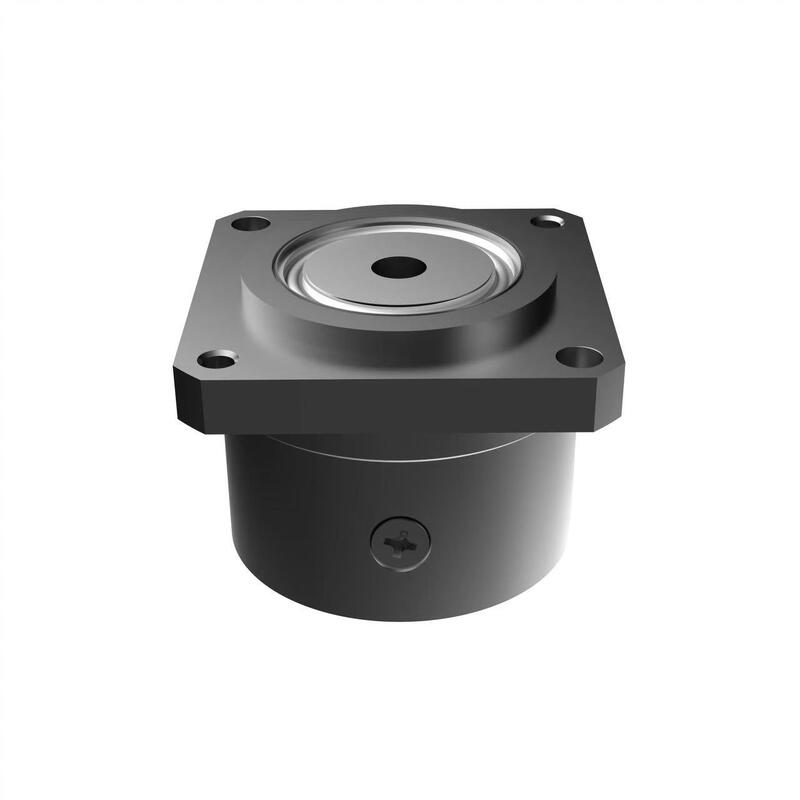

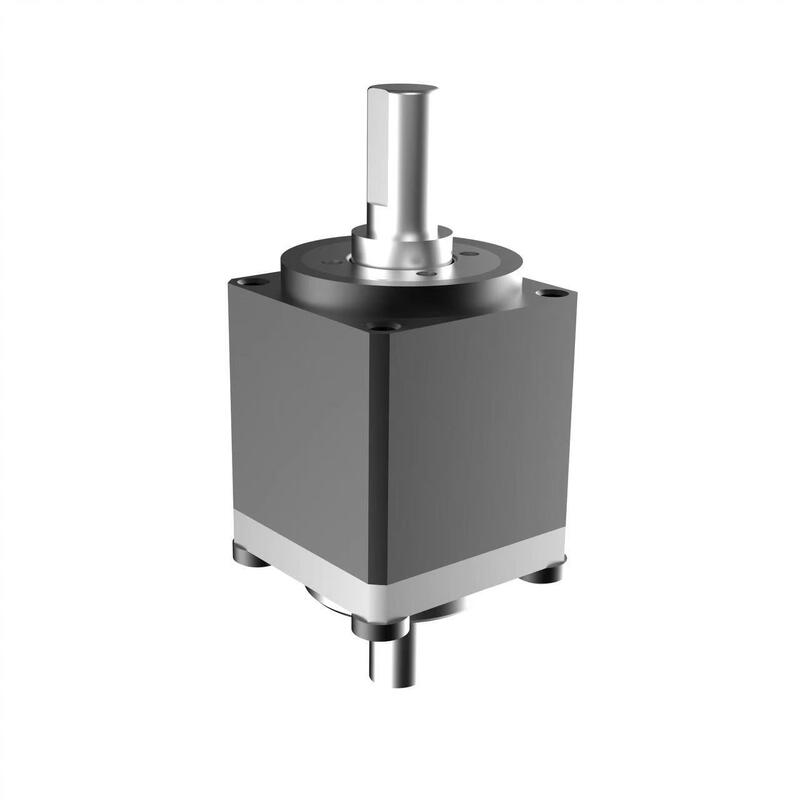

HONPINE কাপ টাইপ মোটর মাউন্ট ডাইরেক্টলি মিনি হারমোনিক ড্রাইভ গিয়ারবক্স

HONPINE কাপ টাইপ মোটর মাউন্ট ডাইরেক্টলি মিনি হারমোনিক ড্রাইভ গিয়ারবক্স

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

HONPINE

মডেল নম্বার:

সিএসএফ

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
গিয়ার অনুপাত:
30,50,80,100
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
1
প্যাকেজিং বিবরণ
ফোমযুক্ত কার্টন
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
2000000
পণ্যের বর্ণনা

সিএসএফ মিনি হারমোনিক ড্রাইভ গিয়ারবক্সের বিবরণ



সিএসএফ-মিনি সিরিজের ক্ষুদ্র হারমোনিক ড্রাইভটি বিশেষ আয়তন এবং ওজনের প্রয়োজনীয়তাযুক্ত অ্যাপ্লিকেশনগুলির জন্য তৈরি করা হয়েছে, যেখানে কাপ-স্টাইলের ফ্লেক্সস্প্লাইন ব্যবহার করা হয়। এই সিরিজটি তাৎক্ষণিক ব্যবহারের জন্য শুধুমাত্র পূর্ব-সংযুক্ত মডুলার পণ্য সরবরাহ করে। প্রধান বিয়ারিং বাহ্যিক লোড সরাসরি সমর্থন করার জন্য কম্প্যাক্ট ফোর-পয়েন্ট কন্টাক্ট বল বিয়ারিং ব্যবহার করে। সিএসএফ-মিনি সিরিজে দুটি প্রকার অন্তর্ভুক্ত রয়েছে: মোটর-মাউন্ট টাইপ (২এক্সএইচ) এবং শ্যাফ্ট-ইনপুট টাইপ (১ইউ) যা বেল্ট, গিয়ার এবং কাপলিংয়ের মতো ইনপুট ফর্মগুলিকে সমর্থন করে। আপনার যান্ত্রিক নকশার প্রয়োজনীয়তার উপর ভিত্তি করে সবচেয়ে উপযুক্ত মডেলটি নির্বাচন করুন।



সিএসএফ মিনি হারমোনিক ড্রাইভ গিয়ারবক্সের বৈশিষ্ট্য

কম্প্যাক্ট আকার এবং হালকা ডিজাইন

কম্প্যাক্ট এবং সুবিন্যস্ত কাঠামো

চমৎকার ঘূর্ণন নির্ভুলতা এবং পজিশনিং নির্ভুলতা

কোঅক্সিয়াল ইনপুট এবং আউটপুট কনফিগারেশন

হনপাইন সিএসএফ মিনি হারমোনিক ড্রাইভ গিয়ারবক্সের স্পেসিফিকেশন



মডেল গিয়ার অনুপাত ইনপুট ২০০০ আরপিএম এ রেট করা টর্ক [এন.এম] শুরু এবং বন্ধ করার সময় অনুমোদিত পিক টর্ক [এন.এম] গড় লোড টর্কের সর্বোচ্চ অনুমোদিত মান [এন.এম] সর্বোচ্চ তাৎক্ষণিক অনুমোদিত টর্ক [এন.এম] সর্বোচ্চ অনুমোদিত ইনপুট গতি [আরপিএম] অনুমোদিত গড় ইনপুট গতি [আরপিএম] গিয়ার ব্যাকল্যাশ
(আর্কসেকেন্ড)
১/৪ জিডি [কেজিসিএম২] ভর
(কেজি)
সিএসএফ
সিরিজ
০৩ ৩০ ০.০৬ ০.১৩ ০.১ ০.২২ ১০০০০ ৬৫০০ ≤২০ ৫.৩x১০-৭ ০.০১৭
৫০ ০.১১ ০.২১ ০.১৩ ০.৪১ ≤২০
০৫ ৩০ ০.২৫ ০.৫ ০.৩৮ ০.৯ ১০০০০ ৬৫০০ ≤২০ ২.৫x১০-৪ ০.০৩৯
৫০ ০.৪ ০.৯ ০.৫৩ ১.৮ ≤২০
৮০ ০.৫২ ১.৩৫ ০.৮৪ ২.৫ ≤১০
০৮ ৩০ ০.৯ ১.৮ ১.৪ ৩.৩ ৮৫০০ ৩৫০০ ≤২০ ৩.২x১০-৩ ০.১০৬
৫০ ১.৮ ৩.৩ ২.৩ ৬.৬ ≤২০
৮০ ২.২ ৪.৩ ২.৯ ≤১০
১০০ ২.৪ ৪.৮ ৩.৩ ≤১০
১১ ৩০ ২.১ ৪.১ ৩.১ ৮.২ ৮৫০০ ৩৫০০ ≤২০ ১.৪x১০-২ ০.২
৫০ ৩.৫ ৮.৩ ৫.৫ ১৭ ≤২০
৮০ ৪.৫ ১০.২ ৮.৫ ২২ ≤১০
১০০ ১১ ৮.৯ ২৫ ≤১০
