উচ্চ নির্ভুলতা এবং নির্ভুলতা হারমোনিক মোটর রোবট যৌথ মোটর জন্য Humanoid রোবট

মানবিক রোবট রোবট যৌথ মোটর

উচ্চ নির্ভুলতা রোবট জয়েন্ট মোটর

উৎপত্তি স্থল:

জিয়াংসু, চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

HPJM-RE100-142PRO-XX

আমাদের সাথে যোগাযোগ

একটি উদ্ধৃতি অনুরোধ করুন

পণ্যের বিবরণ

পণ্য:

এইচপিজেএম রোবট জয়েন্ট মোটর

গিয়ার অনুপাত:

51, 81, 101, 121, 161

ঠালা খাদ:

32 মিমি

লম্বা:

95.7±0.5 মিমি

যোগাযোগ বাস:

করতে পারা

এনকোডার রেজোলিউশন:

17 বিট

সর্বোচ্চ একটানা কারেন্ট:

16.9 ক

নামমাত্র শক্তি:

1000 ওয়াট

নামমাত্র বর্তমান:

15.8 ক

প্রতিরোধ:

0.১২ ওম

ভর:

3.8 কেজি

গ্যারান্টি:

১ বছর

পেমেন্ট ও শিপিংয়ের শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ

১টি সেট

মূল্য

To Be Negotiated

প্যাকেজিং বিবরণ

কার্টন বাক্স

ডেলিভারি সময়

3-4 সপ্তাহ

পরিশোধের শর্ত

টি/টি

যোগানের ক্ষমতা

প্রতি মাসে 20000 সেট

সম্পর্কিত পণ্য

ভিডিও

কম প্রতিক্রিয়া উচ্চ শক্ততা হারমোনিক মোটর রোবট যৌথ মডিউল জন্য Humanoid রোবট

সেরা দাম পান

ভিডিও

উচ্চ দক্ষতা এবং পারফরম্যান্স ইন্টিগ্রেটেড হারমোনিক মোটর রোবট যৌথ মোটর

সেরা দাম পান

ভিডিও

হাই টর্ক জিরো ব্যাকল্যাশ ইন্টিগ্রেটেড হারমোনিক মোটর রোবট জয়েন্ট মোটর

সেরা দাম পান

ভিডিও

উচ্চ নির্ভুলতা 51 গিয়ার হ্রাস অনুপাত হালকা রোবট যৌথ মোটর

সেরা দাম পান

আমাদের সাথে যোগাযোগ

যোগাযোগ করুন

পণ্যের বর্ণনা

HPJM-RE100-142-PRO-XX রোবট জয়েন্ট মোটর

Name: উচ্চ নির্ভুলতা এবং নির্ভুলতা হারমোনিক মোটর রোবট যৌথ মোটর জন্য Humanoid রোবট
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: HPJM-RE100-142PRO-XX
Availability: InStock

P/N ব্যাখ্যা

পণ্যের বর্ণনা

একটি রোবট জয়েন্ট মোটর হল একটি রোবট জয়েন্টের আন্দোলন চালানোর জন্য ব্যবহৃত একটি মোটর, যা একটি রোবটকে নির্দিষ্ট কাজ বা গতি সম্পাদন করতে সক্ষম করে। এই মোটরগুলি রোবোটিক সিস্টেমের মৌলিক উপাদান,যেমন তারা জয়েন্টের ঘূর্ণন বা স্থানান্তর নিয়ন্ত্রণ করে, রোবটের সামগ্রিক স্বাধীনতা ডিগ্রী অবদান

রোবট জয়েন্ট মোটরের মূল উপাদান

গিয়ারবক্স/রেডুসাররোবোটিক জয়েন্টের প্রয়োজনীয়তার সাথে মেলে গতি হ্রাস করার সময় টর্ক আউটপুট বাড়ায় (যেমন, হারমোনিক ড্রাইভ, গ্রহীয় গিয়ার) ।

এনকোডারসঠিক নিয়ন্ত্রণের জন্য মোটরের অবস্থান বা গতি সম্পর্কে প্রতিক্রিয়া প্রদান করে।

কন্ট্রোলারইনপুট কমান্ড এবং ফিডব্যাকের ভিত্তিতে মোটর আচরণ পরিচালনা করে।

ব্রেক (বিকল্প)মোটরটি চালিত না হলে জয়েন্টটিকে স্থির অবস্থানে রাখে।

বৈশিষ্ট্য

√ চমত্কার নকশা
√ কম্প্যাক্ট কাঠামো
√ দ্রুত রোবট তৈরি করুন

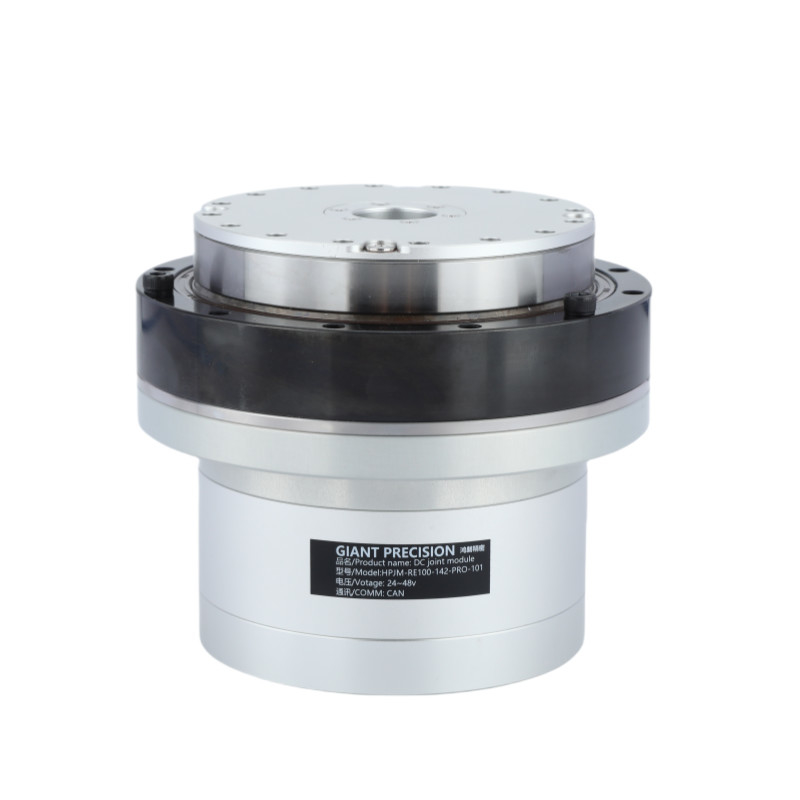

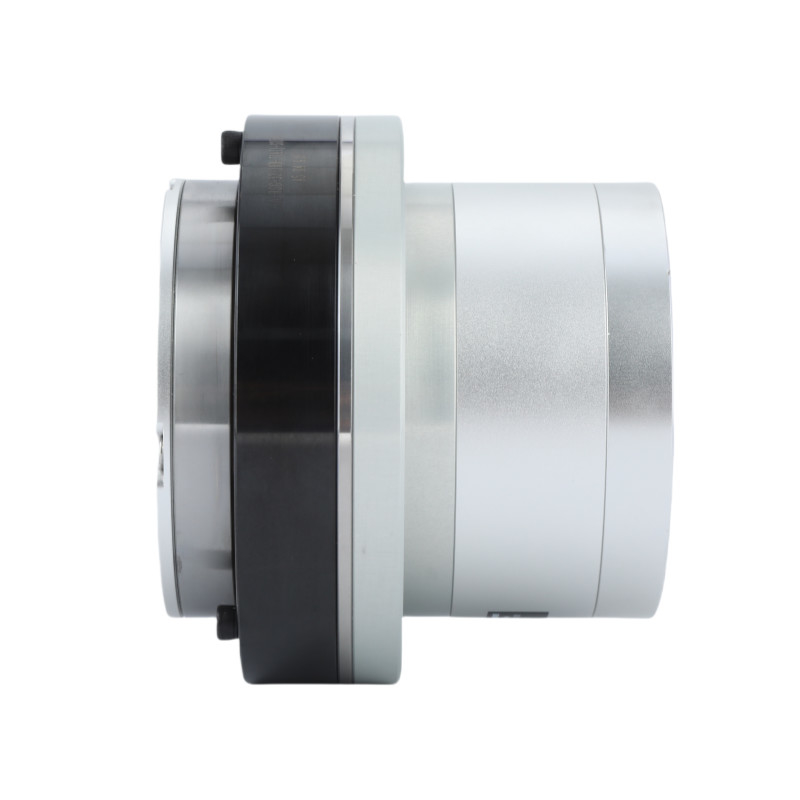

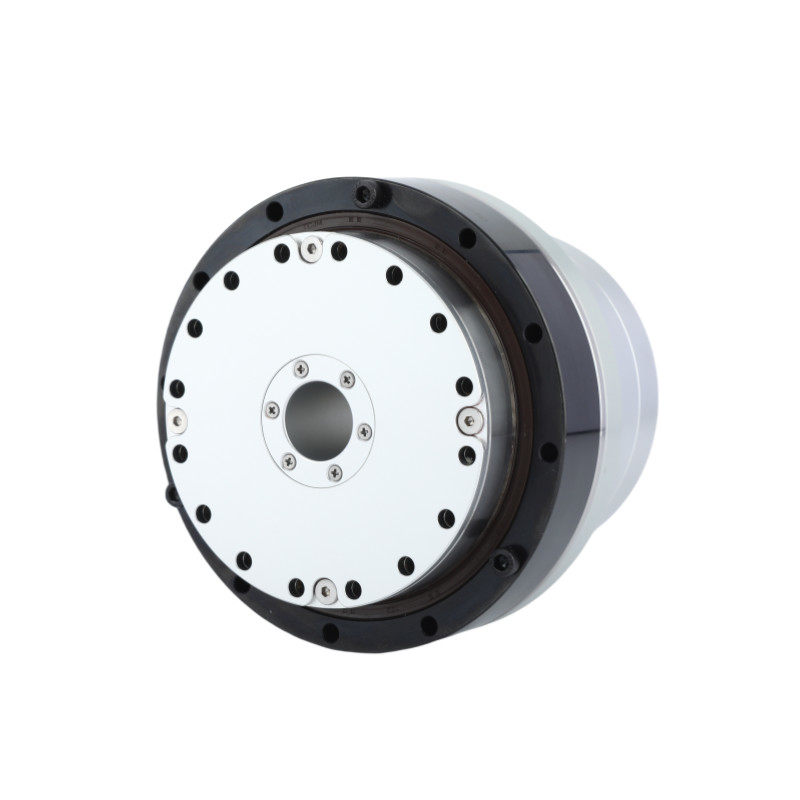

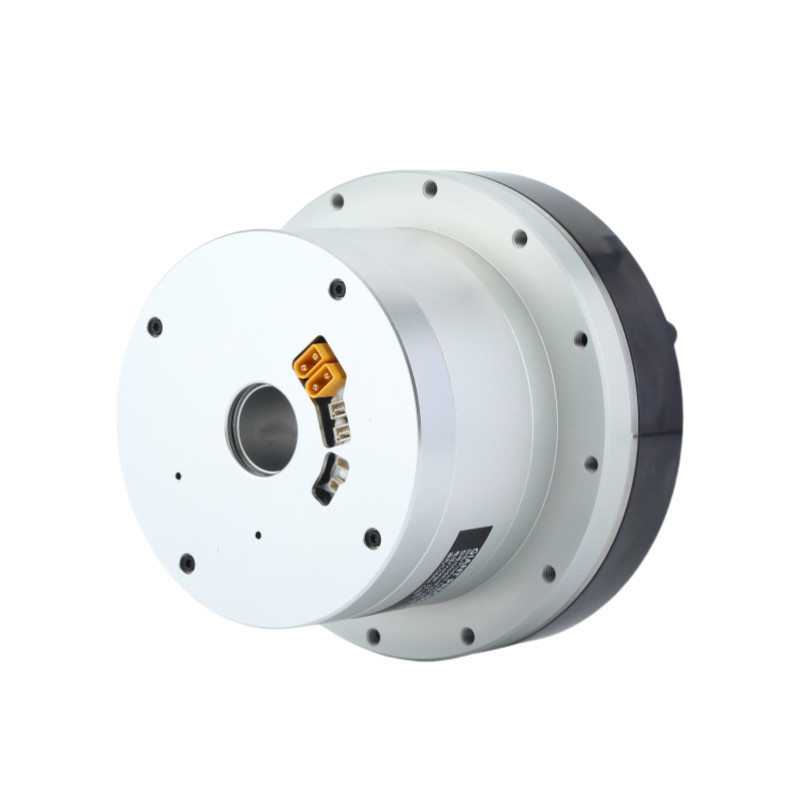

বিস্তারিত ছবি

স্পেসিফিকেশন শীট

হ্রাস অনুপাত			51	81	101	121	161
নামমাত্র টর্ক		N·m	108	165	195
স্টার্ট এবং স্টপ এ সর্বোচ্চ টর্ক		N·m	267	376	411	436	459
পিক টর্ক		N·m	425	620	715	760
হ্রাস অনুপাত	নামমাত্র বর্তমান (অ্যালুমিনিয়াম তাপ সিঙ্ক সহ)	এ	16.9
	সর্বাধিক বর্তমান	এ	47.9
	নামমাত্র গতি	RPM	52	33	25	18	11
	সর্বাধিক গতি	RPM	66	42	35	31	20
নিখুঁত এনকোডার	এনকোডার প্রকার		খালি নিখুঁত মাল্টি টার্ন এনকোডার
	এনকোডার রেজোলিউশন (মোটর 1 ঘূর্ণন)		১৭ বিট
	মোটর মাল্টিপল রিভোল্যুশন কাউন্টার		2¹⁶৬৫,৫৩৬
প্রতিক্রিয়া		আর্ক সেক	20		10
			10Arc সেকেন্ডের মধ্যে কাস্টমাইজ করা যাবে
ভর	ব্রেক ছাড়াই	কেজি	3.6
দৈর্ঘ্য		মিমি	88.1
গর্তের মধ্য দিয়ে		মিমি	23
ভর	ব্রেক সহ	কেজি	4.4
দৈর্ঘ্য		মিমি	120.2
গর্তের মধ্য দিয়ে		মিমি	23
মোটরের সর্বাধিক অবিচ্ছিন্ন শক্তি		ডব্লিউ	1000
সরবরাহ ভোল্টেজ		V	২৪-৪৮ ভোল্ট
যোগাযোগ বাস		হতে পারে
মোটর বিচ্ছিন্নতা		তাপ প্রতিরোধের গ্রেডঃ F ((155°C)
		আইসোলেশন প্রতিরোধেরঃ 200M Ω ((DC500V) এর উপরে
		আইসোলেশন ভোল্টেজ প্রতিরোধঃ AC1500V ((1 মিনিট)
সুরক্ষা ব্যবস্থা (সুরক্ষা স্তর)		সম্পূর্ণরূপে বন্ধ এবং স্ব-শীতল (ডিফল্ট IP50, বিশেষ কাস্টমাইজড IP65, IP67, IP68)

গিয়ার অনুপাত	পিক টর্চ	গড় লোডে সর্বাধিক অনুমোদিত টর্ক (এন.এম)	নামমাত্র টর্ক ২০০০RPM (N.m)	সর্বোচ্চ গতি (আরপিএম)	নামমাত্র গতি (১/২ নামমাত্র টর্চ সহ) (আরপিএম)	গিয়ার ব্যাকল্যাক্স (আর্ক সেকেন্ড)
51	267	120	94	55	44	20
81	376	185	146	37	29	20
101	411	267	169	29	22	10
121	436	267	169	24	18	10
161	459	267	169	18	12	10

নামমাত্র শক্তি (ডাব্লু)	সরবরাহ ভোল্টেজ (V)	সর্বাধিক ধ্রুবক বর্তমান (A)	নামমাত্র বর্তমান (A)	প্রতিরোধ (Ω)	এনকোডার রেজোলিউশন (বিট)	কমিউনিকেশন বাস
1000	২৪-৪৮	16.9	15.8	0.12	17	হতে পারে

টর্চ কনস্ট্যান্ট (N.m/A)	ইন্ডাক্ট্যান্স (এমএইচ)	পোল-জোড়ের সংখ্যা	খালি শ্যাফ্ট (মিমি)	দৈর্ঘ্য (মিমি)	ভর (কেজি)	ইনার্সিয়া (g*cm²)
0.175	0.3	8	32	95.7±0.5	3.8	3601

উচ্চ নির্ভুলতা এবং নির্ভুলতা হারমোনিক মোটর রোবট যৌথ মোটর জন্য Humanoid রোবট 6

প্রয়োগ


রোবট এবং ড্রোন	সহযোগী রোবোটিক বাহু	স্বয়ংক্রিয় উৎপাদন লাইন

সিএনসি মেশিন	চিকিৎসা সরঞ্জাম	এজিভি লজিস্টিক
