কম্প্যাক্ট কাঠামো হারমোনিক মোটর উচ্চ দক্ষতা এবং শক্তিশালী নকশা রোবট যৌথ মোটর

কম্প্যাক্ট কাঠামো হারমোনিক মোটর উচ্চ দক্ষতা এবং শক্তিশালী নকশা রোবট যৌথ মোটর

Name: কম্প্যাক্ট কাঠামো হারমোনিক মোটর উচ্চ দক্ষতা এবং শক্তিশালী নকশা রোবট যৌথ মোটর
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: HPJM-RE80-110PRO-XX
Availability: InStock

কমপ্যাক্ট স্ট্রাকচার রোবট জয়েন্ট মোটর

উৎপত্তি স্থল:

জিয়াংসু, চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

HPJM-RE80-110PRO-XX

আমাদের সাথে যোগাযোগ

একটি উদ্ধৃতি অনুরোধ করুন

পণ্যের বিবরণ

পণ্য:

এইচপিজেএম রোবট জয়েন্ট মোটর

গিয়ার অনুপাত:

51, 81, 101, 121

শক্তির শিখরে:

108 Nm, 142 Nm, 163 Nm

শুরু এবং স্টপে সর্বাধিক টর্ক:

69 Nm, 91 Nm, 102 Nm, 108 Nm

2000RPM এ টর্ক রেট করা হয়েছে:

37 Nm, 51 Nm, 55 Nm

পিক স্পিড:

72 RPM, 58 RPM, 37 RPM, 32 RPM

রেটেড গতি (1/2 রেটেড টর্ক সহ):

55 RPM, 34 RPM, 30 RPM, 24 RPM

গিয়ার ব্যাকল্যাশ:

20 arcsec, 10 arcsec

নামমাত্র শক্তি:

500 ওয়াট

নামমাত্র বর্তমান:

8.4 ক

প্রতিরোধ:

0.38 Ω

ভর:

1.৬৭ কেজি

গ্যারান্টি:

১ বছর

পেমেন্ট ও শিপিংয়ের শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ

১টি সেট

মূল্য

To Be Negotiated

প্যাকেজিং বিবরণ

কার্টন বাক্স

ডেলিভারি সময়

3-4 সপ্তাহ

পরিশোধের শর্ত

টি/টি

যোগানের ক্ষমতা

প্রতি মাসে 20000 সেট

সম্পর্কিত পণ্য

ভিডিও

কম প্রতিক্রিয়া উচ্চ শক্ততা হারমোনিক মোটর রোবট যৌথ মডিউল জন্য Humanoid রোবট

সেরা দাম পান

ভিডিও

উচ্চ দক্ষতা এবং পারফরম্যান্স ইন্টিগ্রেটেড হারমোনিক মোটর রোবট যৌথ মোটর

সেরা দাম পান

ভিডিও

হাই টর্ক জিরো ব্যাকল্যাশ ইন্টিগ্রেটেড হারমোনিক মোটর রোবট জয়েন্ট মোটর

সেরা দাম পান

ভিডিও

উচ্চ নির্ভুলতা 51 গিয়ার হ্রাস অনুপাত হালকা রোবট যৌথ মোটর

সেরা দাম পান

আমাদের সাথে যোগাযোগ

যোগাযোগ করুন

পণ্যের বর্ণনা

HPJM-RE80-110-PRO-XX রোবট জয়েন্ট মোটর

P/N ব্যাখ্যা

পণ্যের বর্ণনা

একটি রোবট জয়েন্ট মোটর একটি গুরুত্বপূর্ণ উপাদান যা একটি রোবোটিক বাহু বা অনুরূপ সিস্টেমের চলাচলকে চালিত করে। এটি সাধারণত একটি ঘূর্ণনশীল actuator, এবং এর মূল প্রয়োজনীয়তা অ্যাপ্লিকেশন উপর নির্ভর করে,যেমন সঠিকতা, টর্ক, গতি, এবং নির্ভরযোগ্যতা।

যেহেতু আপনার রোটারি অ্যাকচুয়েটর ইতিমধ্যে একটি মোটর, গিয়ারবক্স এবং উচ্চ নির্ভুলতার জন্য এনকোডারকে একীভূত করে, তাই এটি রোবোটিক জয়েন্ট অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।

একটি ইন্টিগ্রেটেড হাই টর্ক রোবট জয়েন্ট মডিউল হল রোবোটিক সিস্টেমে চলাচল সহজ করার জন্য ডিজাইন করা একটি পরিশীলিত যান্ত্রিক ডিভাইস।এই মডিউলটি কমপ্যাক্ট মাত্রা বজায় রেখে উল্লেখযোগ্য টর্ক উত্পাদন করার ক্ষমতা দ্বারা চিহ্নিত করা হয়এটি মোটর, গিয়ার এবং সেন্সর সহ বিভিন্ন উপাদানকে একক ইউনিটে সংহত করে, ইনস্টলেশনকে সহজ করে এবং রোবোটিক সিস্টেমের সামগ্রিক পদচিহ্ন হ্রাস করে।

কম্প্যাক্ট আকারের মধ্যে সার্ভো ড্রাইভার, মোটর সাইড পরম মান এনকোডার, আউটপুট সাইড পরম মান এনকোডার এবং ফ্রেমহীন টর্ক মোটর, ব্রেক,সুনির্দিষ্ট হারমোনিক রিডাক্টর এবং অন্যান্য প্রধান উপাদানযা গ্রাহকদের শত শত যান্ত্রিক ও ইলেকট্রনিক উপাদান নির্বাচন, নকশা, সংগ্রহ, সমাবেশ শ্রম এবং সময় খরচ সংরক্ষণ করে।

বৈশিষ্ট্য

√ চমত্কার নকশা
√ কম্প্যাক্ট কাঠামো
√ দ্রুত রোবট তৈরি করুন

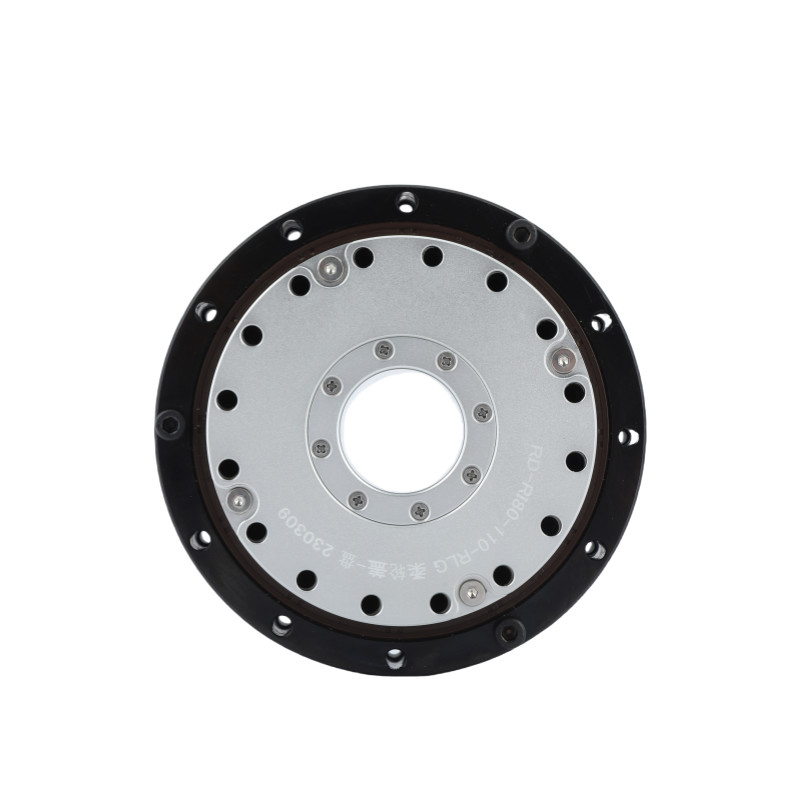

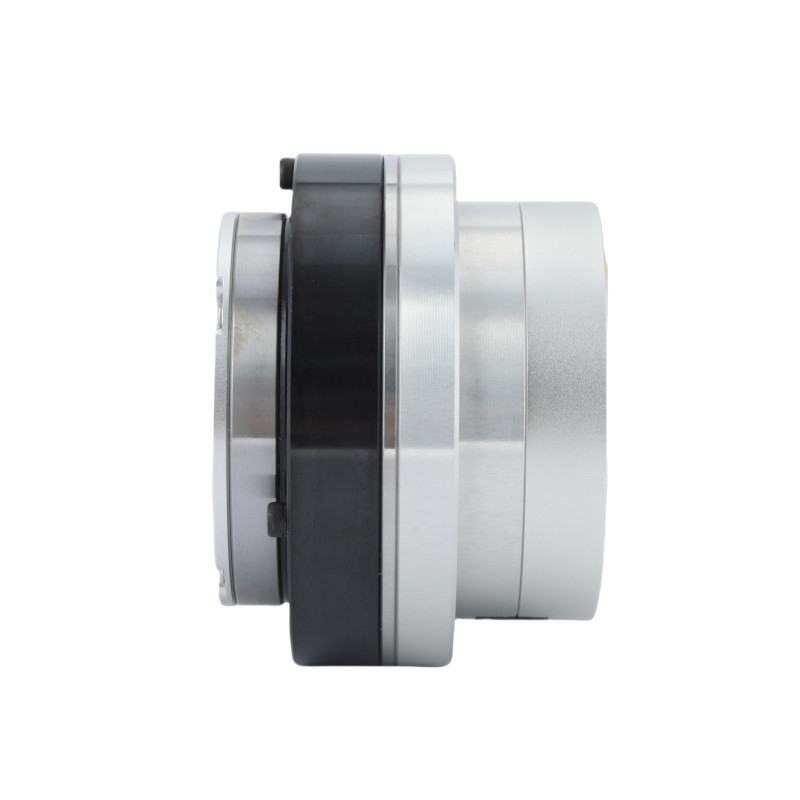

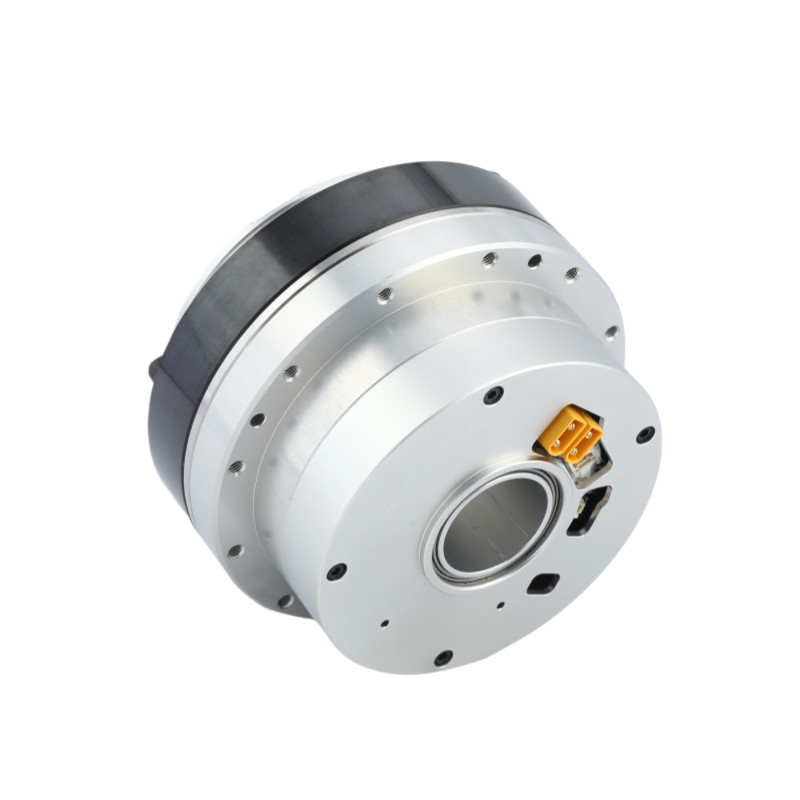

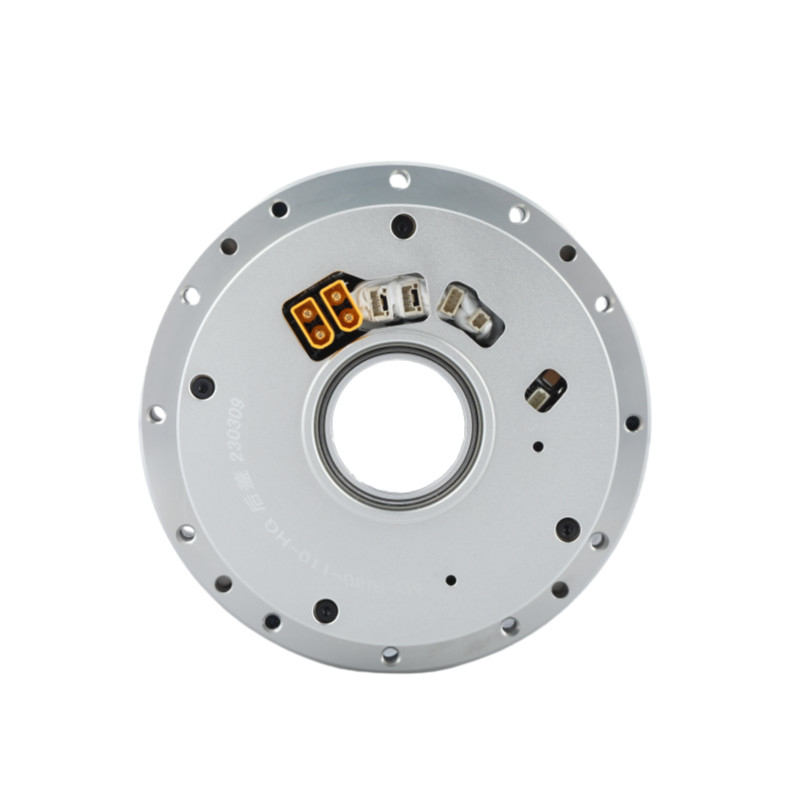

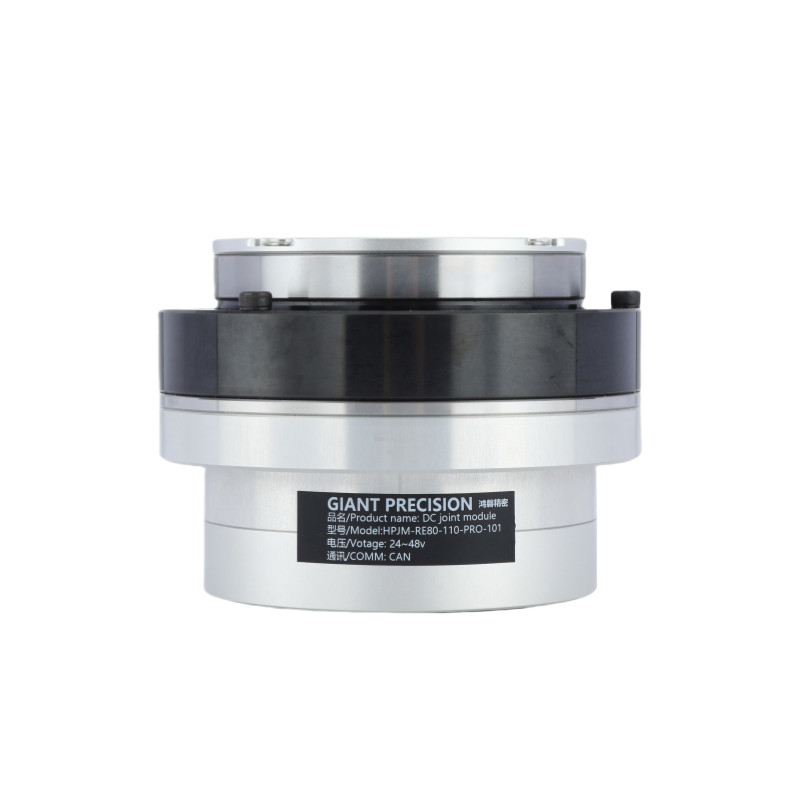

বিস্তারিত ছবি

স্পেসিফিকেশন শীট

হ্রাস অনুপাত			51	81	101	121	161
নামমাত্র টর্ক		N·m	60	96	120
স্টার্ট এবং স্টপ এ সর্বোচ্চ টর্ক		N·m	121	169	194	207	217
পিক টর্ক		N·m	205	280	315	335	348
হ্রাস অনুপাত	নামমাত্র বর্তমান (অ্যালুমিনিয়াম তাপ সিঙ্ক সহ)	এ	10.4
	সর্বাধিক বর্তমান	এ	29.3
	নামমাত্র গতি	RPM	47	30	23	17	12
	সর্বাধিক গতি	RPM	54	35	27	23	16
নিখুঁত এনকোডার	এনকোডার প্রকার		খালি নিখুঁত মাল্টি টার্ন এনকোডার
	এনকোডার রেজোলিউশন (মোটর 1 ঘূর্ণন)		১৭ বিট
	মোটর মাল্টিপল রিভোল্যুশন কাউন্টার		2¹⁶৬৫,৫৩৬
প্রতিক্রিয়া		আর্ক সেক	20		10
			10Arc সেকেন্ডের মধ্যে কাস্টমাইজ করা যাবে
ভর	ব্রেক ছাড়াই	কেজি	2
দৈর্ঘ্য		মিমি	80.6
গর্তের মধ্য দিয়ে		মিমি	15
ভর	ব্রেক সহ	কেজি	2.57
দৈর্ঘ্য		মিমি	107.8
গর্তের মধ্য দিয়ে		মিমি	15
মোটরের সর্বাধিক অবিচ্ছিন্ন শক্তি		ডব্লিউ	750
সরবরাহ ভোল্টেজ		V	২৪-৪৮ ভোল্ট
যোগাযোগ বাস		হতে পারে
মোটর বিচ্ছিন্নতা		তাপ প্রতিরোধের গ্রেডঃ F ((155°C)
		আইসোলেশন প্রতিরোধেরঃ 200M Ω ((DC500V) এর উপরে
		আইসোলেশন ভোল্টেজ প্রতিরোধঃ AC1500V ((1 মিনিট)
সুরক্ষা ব্যবস্থা (সুরক্ষা স্তর)		সম্পূর্ণরূপে বন্ধ এবং স্ব-শীতল (ডিফল্ট IP50, বিশেষ কাস্টমাইজড IP65, IP67, IP68)

গিয়ার অনুপাত	পিক টর্চ	গড় লোডে সর্বাধিক অনুমোদিত টর্ক (এন.এম)	নামমাত্র টর্ক ২০০০RPM (N.m)	সর্বোচ্চ গতি (আরপিএম)	নামমাত্র গতি (১/২ নামমাত্র টর্চ সহ) (আরপিএম)	গিয়ার ব্যাকল্যাক্স (আর্ক সেকেন্ড)
51	121	68.5	48	65	54	20
81	169	107	78	43	35	20
101	194	133	84	36	27	10
121	207	133	84	30	23	10
161	217	133	84	22	17	10

নামমাত্র শক্তি (ডাব্লু)	সরবরাহ ভোল্টেজ (V)	সর্বাধিক ধ্রুবক বর্তমান (A)	নামমাত্র বর্তমান (A)	প্রতিরোধ (Ω)	এনকোডার রেজোলিউশন (বিট)	কমিউনিকেশন বাস
750	২৪-৪৮	10.4	9	0.13	17	হতে পারে

টর্চ কনস্ট্যান্ট (N.m/A)	ইন্ডাক্ট্যান্স (এমএইচ)	পোল-জোড়ের সংখ্যা	খালি শ্যাফ্ট (মিমি)	দৈর্ঘ্য (মিমি)	ভর (কেজি)	ইনার্সিয়া (g*cm²)
0.143	0.25	8	27	82.4±0.5	2.1	1255

কম্প্যাক্ট কাঠামো হারমোনিক মোটর উচ্চ দক্ষতা এবং শক্তিশালী নকশা রোবট যৌথ মোটর 6

প্রয়োগ


রোবট এবং ড্রোন	সহযোগী রোবোটিক বাহু	স্বয়ংক্রিয় উৎপাদন লাইন

সিএনসি মেশিন	চিকিৎসা সরঞ্জাম	এজিভি লজিস্টিক
