উচ্চ অভিযোজনযোগ্যতা হালকা ওজন হারমোনিক মোটর রোবট যৌথ মোটর

উচ্চ অভিযোজনযোগ্যতা হালকা ওজন হারমোনিক মোটর রোবট যৌথ মোটর

হারমোনিক মোটর রোবট জয়েন্ট মোটর

হালকা ওজনের রোবট জয়েন্ট মোটর

উচ্চ অভিযোজনযোগ্যতা রোবট জয়েন্ট মোটর

উৎপত্তি স্থল:

জিয়াংসু, চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

HPJM-RE70-80PRO-XX

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
পণ্য:
এইচপিজেএম রোবট জয়েন্ট মোটর
গিয়ার অনুপাত:
51, 81, 101, 121
শক্তির শিখরে:
76 Nm, 95 Nm, 125 Nm, 95 Nm
শুরু এবং স্টপে সর্বাধিক টর্ক:
42 Nm, 53 Nm, 66 Nm
2000RPM এ টর্ক রেট করা হয়েছে:
27 Nm, 30 Nm, 43 Nm
পিক স্পিড:
75 RPM, 52 RPM, 40 RPM, 33 RPM
রেটেড গতি (1/2 রেটেড টর্ক সহ):
60 RPM, 38 RPM, 29 RPM, 23 RPM
গিয়ার ব্যাকল্যাশ:
20 arcsec, 10 arcsec
নামমাত্র শক্তি:
300 ওয়াট
সরবরাহ ভোল্টেজ:
24-48 ভি
নামমাত্র বর্তমান:
6.7 ক
প্রতিরোধ:
0.38 Ω
এনকোডার রেজোলিউশন:
17 বিট
যোগাযোগ বাস:
করতে পারা
ভর:
1.2 কেজি
গ্যারান্টি:
১ বছর
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
১টি সেট
মূল্য
To Be Negotiated
প্যাকেজিং বিবরণ
কার্টন বাক্স
ডেলিভারি সময়
3-4 সপ্তাহ
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 20000 সেট
পণ্যের বর্ণনা

HPJM-RE70-80-PRO-XX রোবট জয়েন্ট মোটর


P/N ব্যাখ্যা

উচ্চ অভিযোজনযোগ্যতা হালকা ওজন হারমোনিক মোটর রোবট যৌথ মোটর 0

উচ্চ অভিযোজনযোগ্যতা হালকা ওজন হারমোনিক মোটর রোবট যৌথ মোটর 1

পণ্যের বর্ণনা

একটি রোবট জয়েন্ট মোটর একটি গুরুত্বপূর্ণ উপাদান যা একটি রোবোটিক বাহু বা অনুরূপ সিস্টেমের চলাচলকে চালিত করে। এটি সাধারণত একটি ঘূর্ণনশীল actuator, এবং এর মূল প্রয়োজনীয়তা অ্যাপ্লিকেশন উপর নির্ভর করে,যেমন সঠিকতা, টর্ক, গতি, এবং নির্ভরযোগ্যতা।

যেহেতু আপনার রোটারি অ্যাকচুয়েটর ইতিমধ্যে একটি মোটর, গিয়ারবক্স এবং উচ্চ নির্ভুলতার জন্য এনকোডারকে একীভূত করে, তাই এটি রোবোটিক জয়েন্ট অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।

রোবোটিক জয়েন্ট, যা কখনও কখনও অক্ষ নামে পরিচিত, একটি রোবটের চলনশীল অংশ যা সংলগ্ন লিঙ্কগুলির মধ্যে আপেক্ষিক গতির কারণ হয়।এই লিঙ্কগুলি শক্ত উপাদানগুলিকে বোঝায় যা জয়েন্টগুলিকে তাদের সঠিক এবং সরল অপারেশন নিশ্চিত করার জন্য সংযুক্ত করে.

বৈশিষ্ট্য

√ উচ্চ শক্তি ঘনত্ব
√ উচ্চ অভিযোজনযোগ্যতা

হালকা ওজন
উচ্চ টর্ক ঘনত্ব
সুনির্দিষ্ট জয়েন্ট এনকোডার, কোন প্রতিক্রিয়া নেই

উচ্চ আউটপুট ক্ষমতা, ভাল শীতল
গতিশীল গতি এবং উচ্চ শিখর টর্ক
আইপি৫০ প্রবেশ সুরক্ষিত
ইন্টিগ্রেটেড ইলেকট্রনিক্স এবং যৌথ আউটপুট ভারবহন
মোবাইল অটোনোমাস রোবট (হুম্যানয়েড, চতুর্ভুজ, মোবাইল ম্যানিপুলেশন)

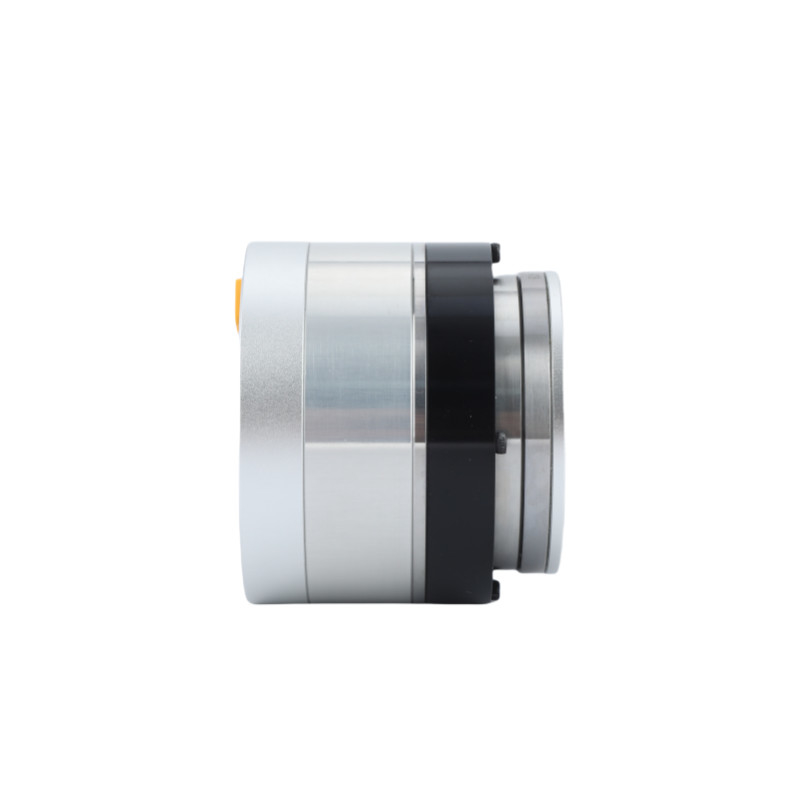

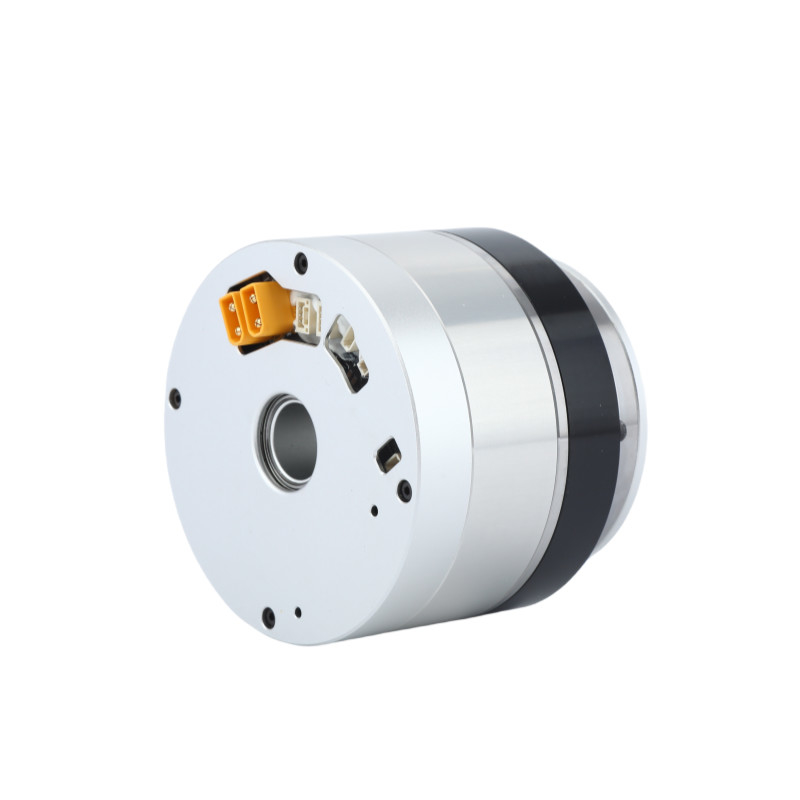

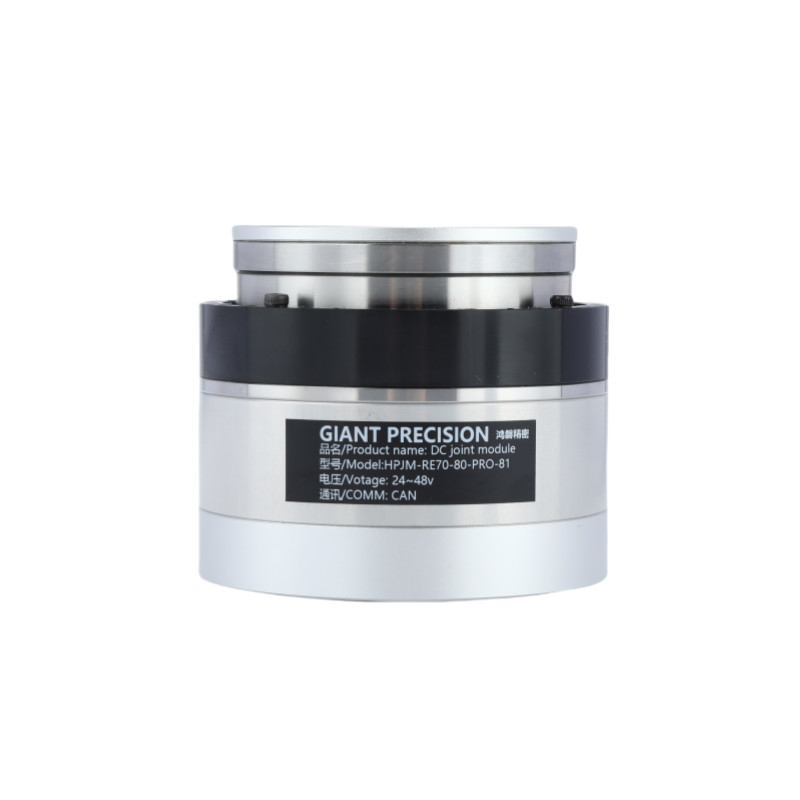

বিস্তারিত ছবি

উচ্চ অভিযোজনযোগ্যতা হালকা ওজন হারমোনিক মোটর রোবট যৌথ মোটর 2

উচ্চ অভিযোজনযোগ্যতা হালকা ওজন হারমোনিক মোটর রোবট যৌথ মোটর 3

উচ্চ অভিযোজনযোগ্যতা হালকা ওজন হারমোনিক মোটর রোবট যৌথ মোটর 4

উচ্চ অভিযোজনযোগ্যতা হালকা ওজন হারমোনিক মোটর রোবট যৌথ মোটর 5

স্পেসিফিকেশন শীট

হ্রাস অনুপাত 51 81 101 121
নামমাত্র টর্ক N·m 27 30 43
স্টার্ট এবং স্টপ এ সর্বোচ্চ টর্ক N·m 42 53 66
পিক টর্ক N·m 76 95 120 95
হ্রাস অনুপাত নামমাত্র বর্তমান (অ্যালুমিনিয়াম তাপ সিঙ্ক সহ) 6.7
সর্বাধিক বর্তমান 19.2
নামমাত্র গতি RPM 60 38 29 23
সর্বাধিক গতি RPM 75 52 40 33
নিখুঁত এনকোডার এনকোডার প্রকার খালি নিখুঁত মাল্টি টার্ন এনকোডার
এনকোডার রেজোলিউশন (মোটর 1 ঘূর্ণন) ১৭ বিট
মোটর মাল্টিপল রিভোল্যুশন কাউন্টার 216৬৫,৫৩৬
প্রতিক্রিয়া আর্ক সেক 20 10
10Arc সেকেন্ডের মধ্যে কাস্টমাইজ করা যাবে
ভর ব্রেক ছাড়াই কেজি 0.91
দৈর্ঘ্য মিমি 68.1
গর্তের মধ্য দিয়ে মিমি 14
ভর ব্রেক সহ কেজি 1.2
দৈর্ঘ্য মিমি 87.6
গর্তের মধ্য দিয়ে মিমি 14
মোটরের সর্বাধিক অবিচ্ছিন্ন শক্তি ডব্লিউ 300
সরবরাহ ভোল্টেজ V ২৪-৪৮ ভোল্ট
যোগাযোগ বাস হতে পারে
মোটর বিচ্ছিন্নতা তাপ প্রতিরোধের গ্রেডঃ F ((155°C)
আইসোলেশন প্রতিরোধেরঃ 200M Ω ((DC500V) এর উপরে
আইসোলেশন ভোল্টেজ প্রতিরোধঃ AC1500V ((1 মিনিট)
সুরক্ষা ব্যবস্থা (সুরক্ষা স্তর) সম্পূর্ণরূপে বন্ধ এবং স্ব-শীতল (ডিফল্ট IP50, বিশেষ কাস্টমাইজড IP65, IP67, IP68)



গিয়ার অনুপাত পিক টর্চ গড় লোডে সর্বাধিক অনুমোদিত টর্ক (এন.এম) নামমাত্র টর্ক ২০০০RPM (N.m) সর্বোচ্চ গতি
(আরপিএম)
নামমাত্র গতি
(১/২ নামমাত্র টর্চ সহ)
(আরপিএম)
গিয়ার ব্যাকল্যাক্স
(আর্ক সেকেন্ড)
51 63 42 32 77 61 20
81 91 58 42 48 38 20
101 102 61 50 40 30 10
121 108 61 50 30 25 10

নামমাত্র শক্তি
(ডাব্লু)
সরবরাহ ভোল্টেজ
(V)
সর্বাধিক ধ্রুবক বর্তমান
(A)
নামমাত্র বর্তমান
(A)
প্রতিরোধ
(Ω)
এনকোডার রেজোলিউশন
(বিট)
কমিউনিকেশন বাস
500 ২৪-৪৮ 8.4 6.1 0.38 17 হতে পারে

টর্চ কনস্ট্যান্ট
(N.m/A)
ইন্ডাক্ট্যান্স
(এমএইচ)
পোল-জোড়ের সংখ্যা খালি শ্যাফ্ট
(মিমি)
দৈর্ঘ্য
(মিমি)
ভর
(কেজি)
ইনার্সিয়া
(g*cm2)
0.118 0.33 10 15 71.4±0.5 0.95 569

উচ্চ অভিযোজনযোগ্যতা হালকা ওজন হারমোনিক মোটর রোবট যৌথ মোটর 6

প্রয়োগ

উচ্চ অভিযোজনযোগ্যতা হালকা ওজন হারমোনিক মোটর রোবট যৌথ মোটর 7  উচ্চ অভিযোজনযোগ্যতা হালকা ওজন হারমোনিক মোটর রোবট যৌথ মোটর 8  উচ্চ অভিযোজনযোগ্যতা হালকা ওজন হারমোনিক মোটর রোবট যৌথ মোটর 9
রোবট এবং ড্রোন সহযোগী রোবোটিক বাহু স্বয়ংক্রিয় উৎপাদন লাইন
উচ্চ অভিযোজনযোগ্যতা হালকা ওজন হারমোনিক মোটর রোবট যৌথ মোটর 10  উচ্চ অভিযোজনযোগ্যতা হালকা ওজন হারমোনিক মোটর রোবট যৌথ মোটর 11  উচ্চ অভিযোজনযোগ্যতা হালকা ওজন হারমোনিক মোটর রোবট যৌথ মোটর 12
সিএনসি মেশিন চিকিৎসা সরঞ্জাম এজিভি লজিস্টিক
