হাই টর্ক ডেনসিটি ইন্টিগ্রেটেড হারমোনিক মোটর রোবট জয়েন্ট মডিউল

ইন্টিগ্রেটেড হারমোনিক রোবট জয়েন্ট মডিউল

উৎপত্তি স্থল:

জিয়াংসু, চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

HPJM-RE60-70-PRO-XX

আমাদের সাথে যোগাযোগ

একটি উদ্ধৃতি অনুরোধ করুন

পণ্যের বিবরণ

পণ্য:

এইচপিজেএম রোবট জয়েন্ট মোটর

গিয়ার অনুপাত:

51, 81, 101, 121

শক্তির শিখরে:

76 Nm, 95 Nm, 120 Nm

শুরু এবং স্টপে সর্বাধিক টর্ক:

42 Nm, 53 Nm, 66 Nm

2000RPM এ টর্ক রেট করা হয়েছে:

27 Nm, 30 Nm, 43 Nm

পিক স্পিড:

75 RPM, 52 RPM, 40 RPM, 33 RPM

রেটেড গতি (1/2 রেটেড টর্ক সহ):

60 RPM, 38 RPM, 29 RPM, 23 RPM

গিয়ার ব্যাকল্যাশ:

20 arcsec, 10 arcsec

নামমাত্র শক্তি:

300 ওয়াট

সরবরাহ ভোল্টেজ:

24-48 ভি

নামমাত্র বর্তমান:

6.7 ক

সুরক্ষা স্তর:

আইপি 50

এনকোডার রেজোলিউশন:

17 বিট

যোগাযোগ বাস:

করতে পারা

ভর:

0.75 কেজি

গ্যারান্টি:

১ বছর

পেমেন্ট ও শিপিংয়ের শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ

১টি সেট

মূল্য

To Be Negotiated

প্যাকেজিং বিবরণ

কার্টন বাক্স

ডেলিভারি সময়

3-4 সপ্তাহ

পরিশোধের শর্ত

টি/টি

যোগানের ক্ষমতা

প্রতি মাসে 20000 সেট

সম্পর্কিত পণ্য

ভিডিও

কম প্রতিক্রিয়া উচ্চ শক্ততা হারমোনিক মোটর রোবট যৌথ মডিউল জন্য Humanoid রোবট

সেরা দাম পান

ভিডিও

উচ্চ দক্ষতা এবং পারফরম্যান্স ইন্টিগ্রেটেড হারমোনিক মোটর রোবট যৌথ মোটর

সেরা দাম পান

ভিডিও

হাই টর্ক জিরো ব্যাকল্যাশ ইন্টিগ্রেটেড হারমোনিক মোটর রোবট জয়েন্ট মোটর

সেরা দাম পান

ভিডিও

উচ্চ নির্ভুলতা 51 গিয়ার হ্রাস অনুপাত হালকা রোবট যৌথ মোটর

সেরা দাম পান

আমাদের সাথে যোগাযোগ

যোগাযোগ করুন

পণ্যের বর্ণনা

HPJM-RE60-70-PRO-XX রোবট জয়েন্ট মোটর

Name: হাই টর্ক ডেনসিটি ইন্টিগ্রেটেড হারমোনিক মোটর রোবট জয়েন্ট মডিউল
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: HPJM-RE60-70-PRO-XX
Availability: InStock

P/N ব্যাখ্যা

পণ্যের বর্ণনা

একটি রোবট জয়েন্ট মোটর একটি গুরুত্বপূর্ণ উপাদান যা একটি রোবোটিক বাহু বা অনুরূপ সিস্টেমের চলাচলকে চালিত করে। এটি সাধারণত একটি ঘূর্ণনশীল actuator, এবং এর মূল প্রয়োজনীয়তা অ্যাপ্লিকেশন উপর নির্ভর করে,যেমন সঠিকতা, টর্ক, গতি, এবং নির্ভরযোগ্যতা।

যেহেতু আপনার রোটারি অ্যাকচুয়েটর ইতিমধ্যে একটি মোটর, গিয়ারবক্স এবং উচ্চ নির্ভুলতার জন্য এনকোডারকে একীভূত করে, তাই এটি রোবোটিক জয়েন্ট অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।

রোবোটিক জয়েন্ট, যা কখনও কখনও অক্ষ নামে পরিচিত, একটি রোবটের চলনশীল অংশ যা সংলগ্ন লিঙ্কগুলির মধ্যে আপেক্ষিক গতির কারণ হয়।এই লিঙ্কগুলি শক্ত উপাদানগুলিকে বোঝায় যা জয়েন্টগুলিকে তাদের সঠিক এবং সরল অপারেশন নিশ্চিত করার জন্য সংযুক্ত করে.

বৈশিষ্ট্য

√ স্থিতিশীলতা এবং উচ্চ-চক্র জীবন
√ উচ্চ টর্ক ঘনত্ব, কম কোগিং টর্ক
√ জলরোধী, ধুলোরোধী, বিস্ফোরণরোধী
√ কম শব্দ এবং উচ্চ নির্ভুলতা
√ খালি শ্যাফ্ট

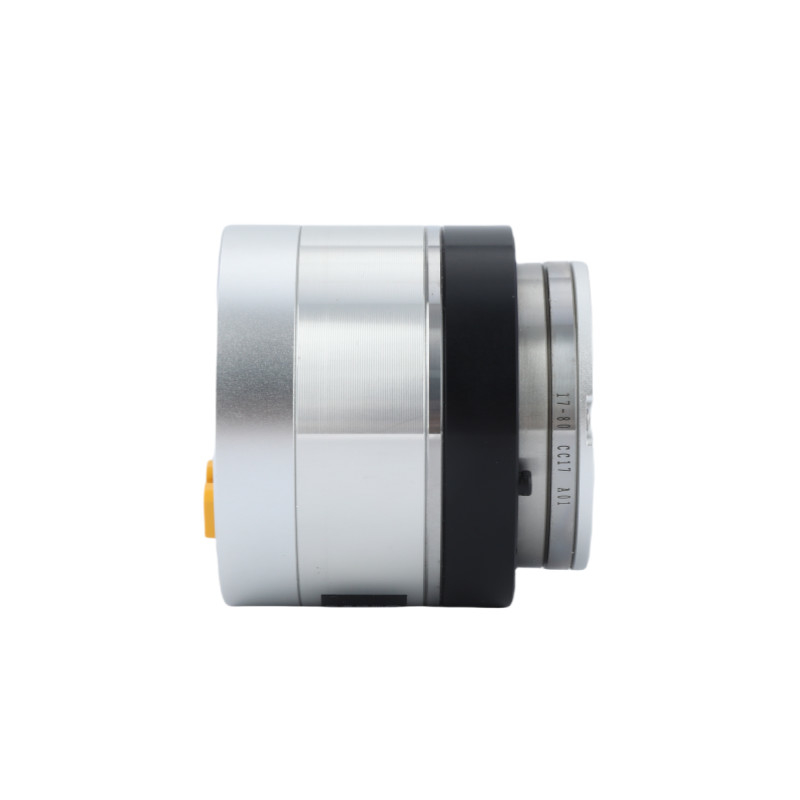

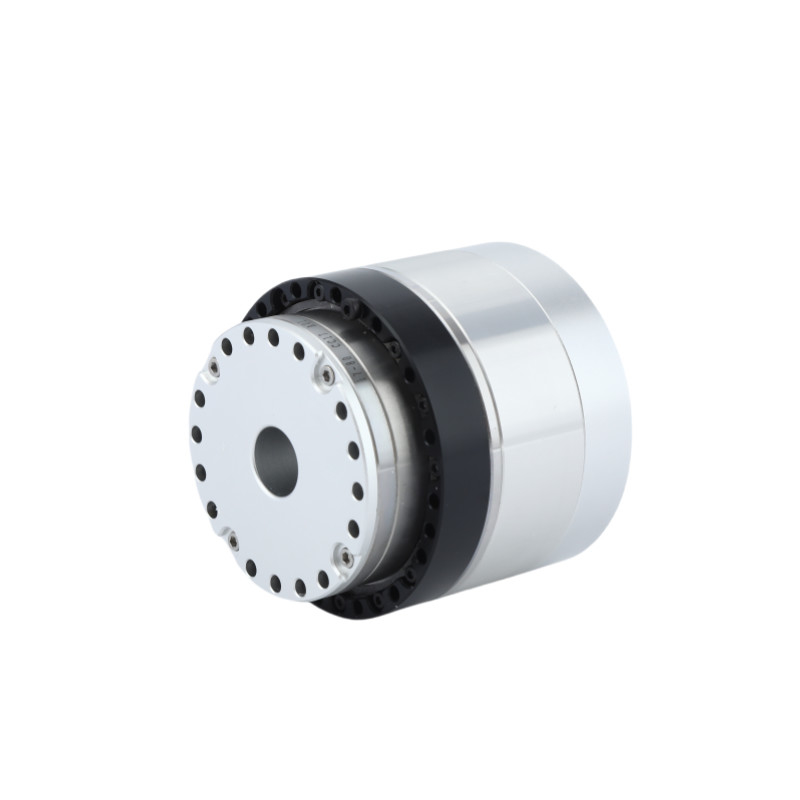

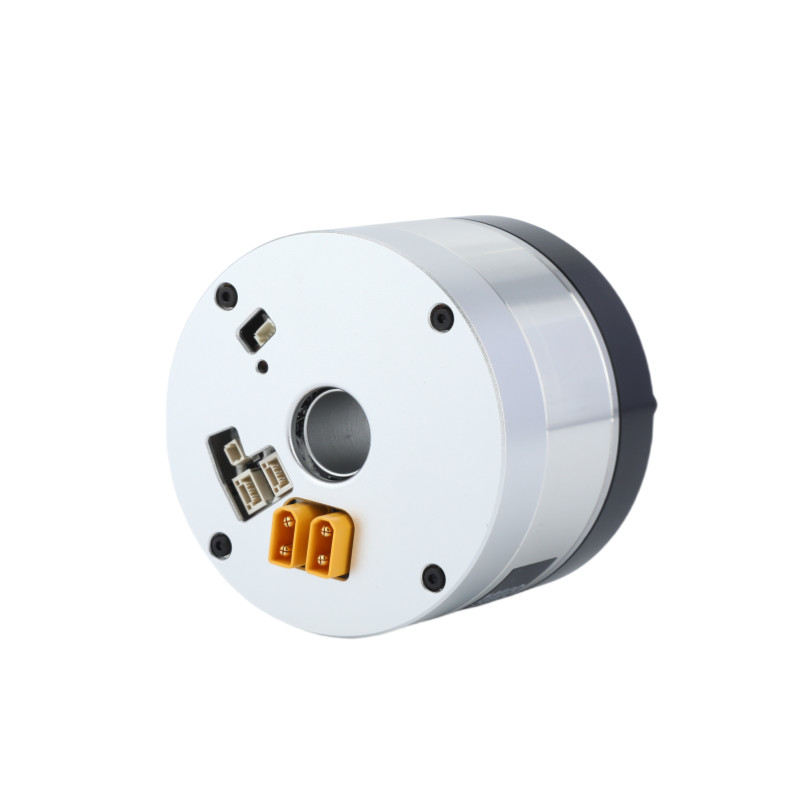

বিস্তারিত ছবি

স্পেসিফিকেশন শীট

হ্রাস অনুপাত			51	81	101	121
নামমাত্র টর্ক		N·m	27	30	43
স্টার্ট এবং স্টপ এ সর্বোচ্চ টর্ক		N·m	42	53	66
পিক টর্ক		N·m	76	95	120	95
ডিসি বাস ভোল্টেজ 48VDC	নামমাত্র বর্তমান (অ্যালুমিনিয়াম তাপ সিঙ্ক সহ)	এ	6.7
	সর্বাধিক বর্তমান	এ	19.2
	নামমাত্র গতি	RPM	60	38	29	23
	সর্বাধিক গতি	RPM	75	52	40	33
নিখুঁত এনকোডার	এনকোডার প্রকার		খালি নিখুঁত মাল্টি টার্ন এনকোডার
	এনকোডার রেজোলিউশন (মোটর 1 ঘূর্ণন)		১৭ বিট
	মোটর মাল্টিপল রিভোল্যুশন কাউন্টার		216 ((65,536)
প্রতিক্রিয়া		আর্ক সেক	20		10
			10Arc সেকেন্ডের মধ্যে কাস্টমাইজ করা যাবে
ভর	ব্রেক ছাড়াই	কেজি	0.6
দৈর্ঘ্য		মিমি	69
গর্তের মধ্য দিয়ে		মিমি	14
ভর	ব্রেক সহ	কেজি	0.75
দৈর্ঘ্য		মিমি	93
গর্তের মধ্য দিয়ে		মিমি	10
মোটরের সর্বাধিক অবিচ্ছিন্ন শক্তি		ডব্লিউ	300
সরবরাহ ভোল্টেজ		V	২৪-৪৮ ভোল্ট
যোগাযোগ বাস		হতে পারে
মোটর বিচ্ছিন্নতা		তাপ প্রতিরোধের গ্রেডঃ F ((155°C)
		আইসোলেশন প্রতিরোধেরঃ 200M Ω ((DC500V) এর উপরে
		আইসোলেশন ভোল্টেজ প্রতিরোধঃ AC1500V ((1 মিনিট)
সুরক্ষা ব্যবস্থা (সুরক্ষা স্তর)		সম্পূর্ণরূপে বন্ধ এবং স্ব-শীতল (ডিফল্ট IP50, বিশেষ কাস্টমাইজড IP65, IP67, IP68)

হাই টর্ক ডেনসিটি ইন্টিগ্রেটেড হারমোনিক মোটর রোবট জয়েন্ট মডিউল 5

প্রয়োগ


রোবট এবং ড্রোন	সহযোগী রোবোটিক বাহু	স্বয়ংক্রিয় উৎপাদন লাইন

সিএনসি মেশিন	চিকিৎসা সরঞ্জাম	এজিভি লজিস্টিক
