উচ্চ নির্ভুলতা 51 গিয়ার হ্রাস অনুপাত হালকা রোবট যৌথ মোটর

উচ্চ নির্ভুলতা 51 গিয়ার হ্রাস অনুপাত হালকা রোবট যৌথ মোটর

হালকা রোবট জয়েন্ট মোটর

উৎপত্তি স্থল:

জিয়াংসু, চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

HPJM-RE30-40-PRO-XX

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
পণ্য:
এইচপিজেএম রোবট জয়েন্ট মোটর
গিয়ার অনুপাত:
51
শক্তির শিখরে:
3.3 Nm
গড় লোডে সর্বাধিক অনুমোদিত টর্ক:
2.3 Nm
2000RPM এ টর্ক রেট করা হয়েছে:
1.8 Nm
পিক স্পিড:
118 RPM
রেটেড গতি (1/2 রেটেড টর্ক সহ):
90 আরপিএম
গিয়ার ব্যাকল্যাশ:
90 আর্কসেক
নামমাত্র শক্তি:
36 W
সরবরাহ ভোল্টেজ:
24-48 ভি
নামমাত্র বর্তমান:
1 ক
প্রতিরোধ:
2.08 Ω
এনকোডার রেজোলিউশন:
17 বিট
যোগাযোগ বাস:
করতে পারা
ভর:
0.18 কেজি
গ্যারান্টি:
১ বছর
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
১টি সেট
মূল্য
To Be Negotiated
প্যাকেজিং বিবরণ
কার্টন বাক্স
ডেলিভারি সময়
3-4 সপ্তাহ
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 20000 সেট
পণ্যের বর্ণনা

HPJM-RE30-40-PRO-XX রোবট জয়েন্ট মোটর


P/N ব্যাখ্যা

উচ্চ নির্ভুলতা 51 গিয়ার হ্রাস অনুপাত হালকা রোবট যৌথ মোটর 0

পণ্যের বর্ণনা

একটি রোবট জয়েন্ট মোটর একটি গুরুত্বপূর্ণ উপাদান যা একটি রোবোটিক বাহু বা অনুরূপ সিস্টেমের চলাচলকে চালিত করে। এটি সাধারণত একটি ঘূর্ণনশীল actuator, এবং এর মূল প্রয়োজনীয়তা অ্যাপ্লিকেশন উপর নির্ভর করে,যেমন সঠিকতা, টর্ক, গতি, এবং নির্ভরযোগ্যতা।

যেহেতু আপনার রোটারি অ্যাকচুয়েটর ইতিমধ্যে একটি মোটর, গিয়ারবক্স এবং উচ্চ নির্ভুলতার জন্য এনকোডারকে একীভূত করে, তাই এটি রোবোটিক জয়েন্ট অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।

বৈশিষ্ট্য

√ চমৎকার নিয়ন্ত্রণ বৈশিষ্ট্য
√ উচ্চ দক্ষতা এবং টর্ক ঘনত্ব
√ পজিশনিং কন্ট্রোলারগুলি সরাসরি রোবট জয়েন্টের মধ্যে ডিজাইন করা যেতে পারে
√ ইথারনেট স্ট্যান্ডার্ডের বৈচিত্র্যের সমর্থনের মাধ্যমে সংযোগ
√ কম সিস্টেম ক্ষতির সাথে অত্যন্ত গতিশীল প্রতিক্রিয়া
√ একত্রিত করা সহজ

বিস্তারিত ছবি

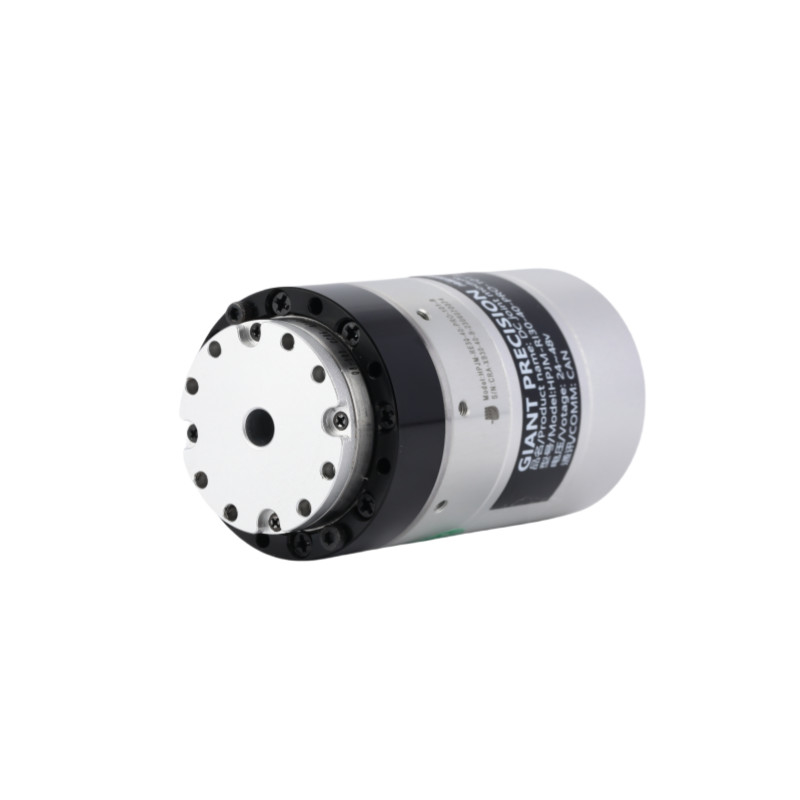

উচ্চ নির্ভুলতা 51 গিয়ার হ্রাস অনুপাত হালকা রোবট যৌথ মোটর 1

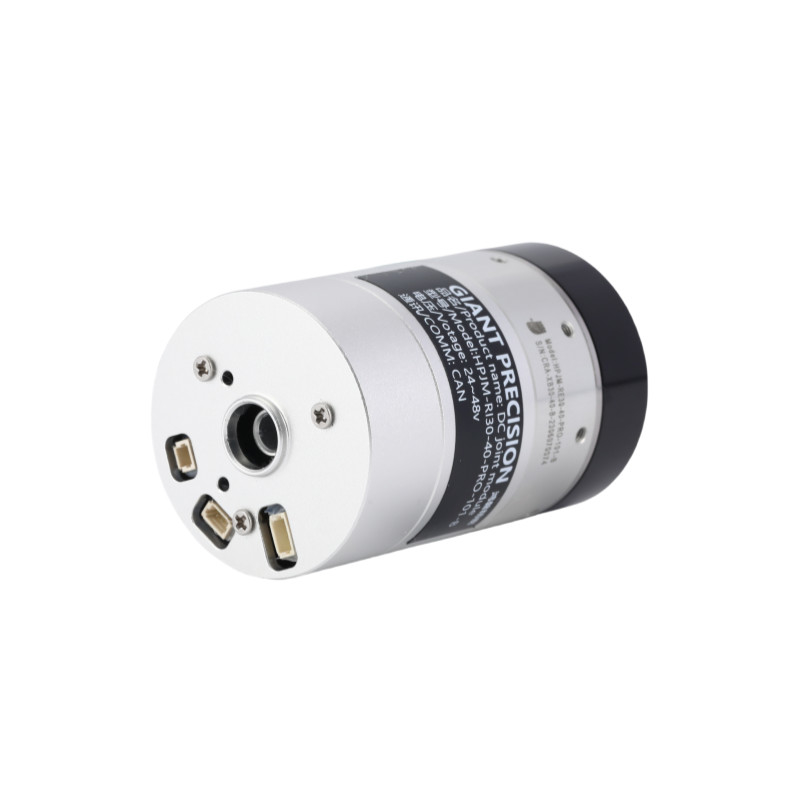

উচ্চ নির্ভুলতা 51 গিয়ার হ্রাস অনুপাত হালকা রোবট যৌথ মোটর 2

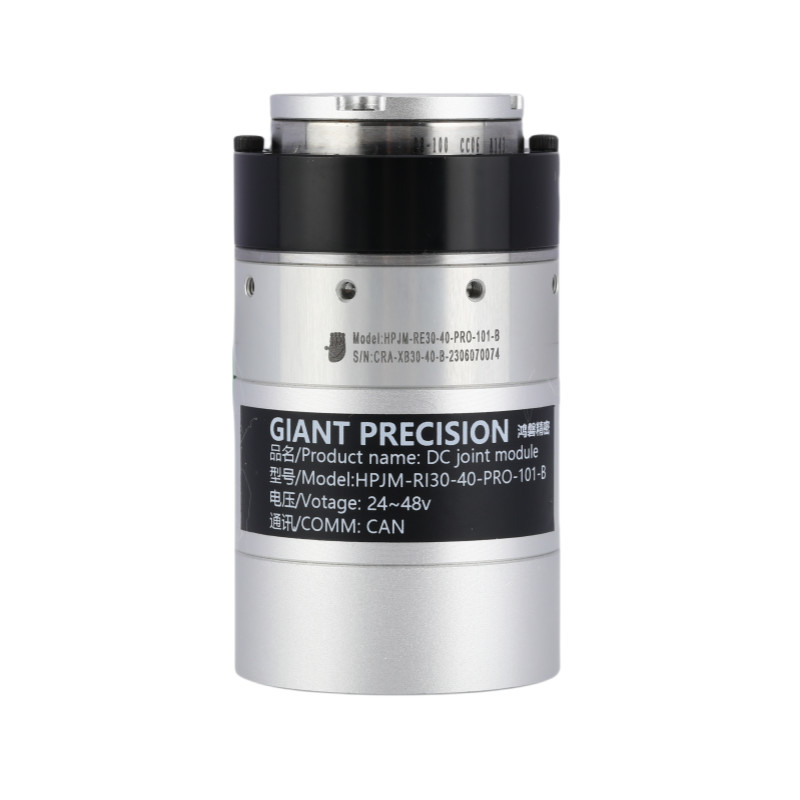

উচ্চ নির্ভুলতা 51 গিয়ার হ্রাস অনুপাত হালকা রোবট যৌথ মোটর 3

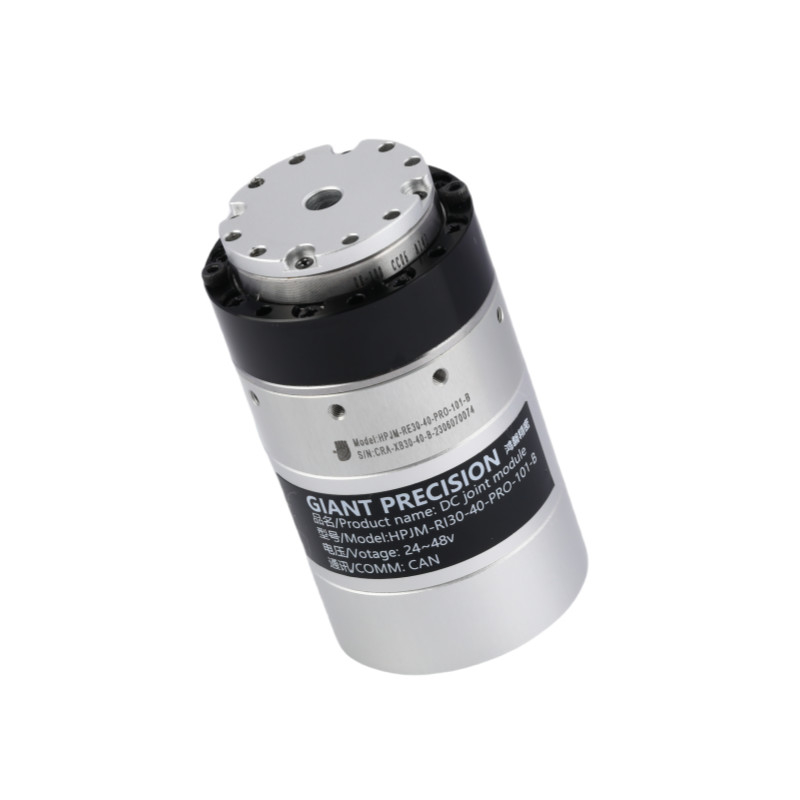

উচ্চ নির্ভুলতা 51 গিয়ার হ্রাস অনুপাত হালকা রোবট যৌথ মোটর 4

স্পেসিফিকেশন শীট

হ্রাস অনুপাত 51 101
নামমাত্র টর্ক N·m 2.3 3.3
স্টার্ট এবং স্টপ এ সর্বোচ্চ টর্ক N·m 3.3 4.8
পিক টর্ক N·m 5.9 7.8
ডিসি বাস ভোল্টেজ 48VDC নামমাত্র বর্তমান (অ্যালুমিনিয়াম তাপ সিঙ্ক সহ) 1
সর্বাধিক বর্তমান 3
নামমাত্র গতি RPM 80 40
সর্বাধিক গতি RPM 105 50
নিখুঁত এনকোডার এনকোডার প্রকার খালি নিখুঁত মাল্টি টার্ন এনকোডার
এনকোডার রেজোলিউশন (মোটর 1 ঘূর্ণন) ১৭ বিট
মোটর মাল্টিপল রিভোল্যুশন কাউন্টার 216 ((65,536)
প্রতিক্রিয়া আর্ক সেক 20
10Arc সেকেন্ডের মধ্যে কাস্টমাইজ করা যাবে
ভর ব্রেক ছাড়াই কেজি 0.13
দৈর্ঘ্য মিমি 53.9
গর্তের মধ্য দিয়ে মিমি 5
ভর ব্রেক সহ কেজি 0.2
দৈর্ঘ্য মিমি 67.5
গর্তের মধ্য দিয়ে মিমি 5
মোটরের সর্বাধিক অবিচ্ছিন্ন শক্তি ডব্লিউ 36
সরবরাহ ভোল্টেজ V ২৪-৪৮ ভোল্ট
যোগাযোগ বাস হতে পারে
মোটর বিচ্ছিন্নতা তাপ প্রতিরোধের গ্রেডঃ F ((155°C)
আইসোলেশন প্রতিরোধেরঃ 200M Ω ((DC500V) এর উপরে
আইসোলেশন ভোল্টেজ প্রতিরোধঃ AC1500V ((1 মিনিট)
সুরক্ষা ব্যবস্থা (সুরক্ষা স্তর) সম্পূর্ণরূপে বন্ধ এবং স্ব-শীতল (ডিফল্ট IP50, বিশেষ কাস্টমাইজড IP65, IP67, IP68)



গিয়ার অনুপাত পিক টর্চ
(এন.এম)

গড় লোড এ সর্বাধিক অনুমোদিত টর্ক

(N.m)

নামমাত্র টর্ক ২০০০RPM (N.m) সর্বোচ্চ গতি
(আরপিএম)
নামমাত্র গতি
(১/২ নামমাত্র টর্চ সহ)
(আরপিএম)
গিয়ার ব্যাকল্যাক্স
(আর্ক সেকেন্ড)
51 3.3 2.3 1.8 118 90 40
101 4.8 3.3 2.8 59 45 40

নামমাত্র শক্তি
(ডাব্লু)
সরবরাহ ভোল্টেজ
(V)
সর্বাধিক ধ্রুবক বর্তমান
(A)
নামমাত্র বর্তমান
(A)
প্রতিরোধ
(Ω)
এনকোডার রেজোলিউশন
(বিট)
কমিউনিকেশন বাস
36 ২৪-৪৮ 2 1 2.08 17 হতে পারে

টর্চ কনস্ট্যান্ট
(N.m/A)
ইন্ডাক্ট্যান্স
(এমএইচ)
পোল-জোড়ের সংখ্যা খালি শ্যাফ্ট
(মিমি)
দৈর্ঘ্য
(মিমি)
ভর
(কেজি)
ইনার্সিয়া
(g*cm2)
0.024 0.409 7 5 55.৩±০5 0.18 24

উচ্চ নির্ভুলতা 51 গিয়ার হ্রাস অনুপাত হালকা রোবট যৌথ মোটর 5

প্রয়োগ

উচ্চ নির্ভুলতা 51 গিয়ার হ্রাস অনুপাত হালকা রোবট যৌথ মোটর 6  উচ্চ নির্ভুলতা 51 গিয়ার হ্রাস অনুপাত হালকা রোবট যৌথ মোটর 7  উচ্চ নির্ভুলতা 51 গিয়ার হ্রাস অনুপাত হালকা রোবট যৌথ মোটর 8
রোবট এবং ড্রোন সহযোগী রোবোটিক বাহু স্বয়ংক্রিয় উৎপাদন লাইন
উচ্চ নির্ভুলতা 51 গিয়ার হ্রাস অনুপাত হালকা রোবট যৌথ মোটর 9  উচ্চ নির্ভুলতা 51 গিয়ার হ্রাস অনুপাত হালকা রোবট যৌথ মোটর 10  উচ্চ নির্ভুলতা 51 গিয়ার হ্রাস অনুপাত হালকা রোবট যৌথ মোটর 11
শিল্প যন্ত্রপাতি অটো ইন্ডাস্ট্রি এজিভি লজিস্টিক
