নিম্ন প্রতিক্রিয়া হারমোনিক ড্রাইভ গিয়ারবক্স Humanoid রোবটের জন্য স্ট্রেন ওয়েভ Reducer

নিম্ন প্রতিক্রিয়া হারমোনিক ড্রাইভ গিয়ারবক্স Humanoid রোবটের জন্য স্ট্রেন ওয়েভ Reducer

হিউম্যানয়েড রোবট হারমোনিক ড্রাইভ গিয়ারবক্স

নিম্ন প্রতিক্রিয়া হারমোনিক ড্রাইভ গিয়ারবক্স

রোবট জয়েন্ট মোটর হারমোনিক ড্রাইভ গিয়ারবক্স

উৎপত্তি স্থল:

জিয়াংসু, চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

মডেল 8, মডেল 11

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
পণ্য:
ক্ষুদ্রাকৃতির স্ট্রেন ওয়েভ রিডুসার
উপাদান:
ইস্পাত, অ্যালুমিনিয়াম, পলিউরেথেন, লেয়ার এবং সিলিং, লুব্রিকেন্টস
হ্রাসকৃত অনুপাত:
50, 80, 100
নেতিবাচক প্রতিক্রিয়া:
≤20 আর্ক সেকেন্ড
গড় ইনপুট গতি:
3500 r/মিনিট
জীবন নকশা:
১০০০ ঘন্টা
মডেল:
8, ১১
ওজন:
0.06 থেকে 0.27 কেজি
গ্যারান্টি:
১ বছর
প্রয়োগ:
রোবট, ক্রেটিং এবং প্যাকেজিং মেশিন, শক্তি
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
১টি সেট
মূল্য
To Be Negotiated
প্যাকেজিং বিবরণ
কার্টন বাক্স
ডেলিভারি সময়
3-4 সপ্তাহ
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 20000 সেট
পণ্যের বর্ণনা

নিম্ন প্রতিক্রিয়া ক্ষুদ্রতর হারমোনিক ড্রাইভ গিয়ারবক্স


পণ্যের বর্ণনা

টেনশন ওয়েভ গিয়ার (হার্মোনিক ড্রাইভ গিয়ার নামেও পরিচিত) একটি ধরণের যান্ত্রিক গিয়ার সিস্টেম যা বাহ্যিক দাঁত সহ একটি নমনীয় স্প্লিন ব্যবহার করে,যা বাইরের স্প্লিনের অভ্যন্তরীণ গিয়ার দাঁতের সাথে যুক্ত হওয়ার জন্য একটি ঘূর্ণনশীল উপবৃত্তাকার প্লাগ দ্বারা বিকৃত হয়.
স্টেইন ওয়েভ গিয়ারিংয়ের প্রচলিত গিয়ারিং সিস্টেমের তুলনায় কিছু সুবিধা রয়েছে যেমন হেলিকাল বা প্ল্যানেটার গিয়ার, যার মধ্যে রয়েছেঃ

  • কোন প্রতিক্রিয়া নেই
  • কমপ্যাক্ট এবং হালকা ওজন,
  • উচ্চ গিয়ার অনুপাত
  • ভাল রেজোলিউশন এবং চমৎকার পুনরাবৃত্তিযোগ্যতা (রৈখিক উপস্থাপনা) ইনার্শিয়াল লোড পুনরায় স্থাপন করার সময়
  • উচ্চ টর্ক ক্ষমতা

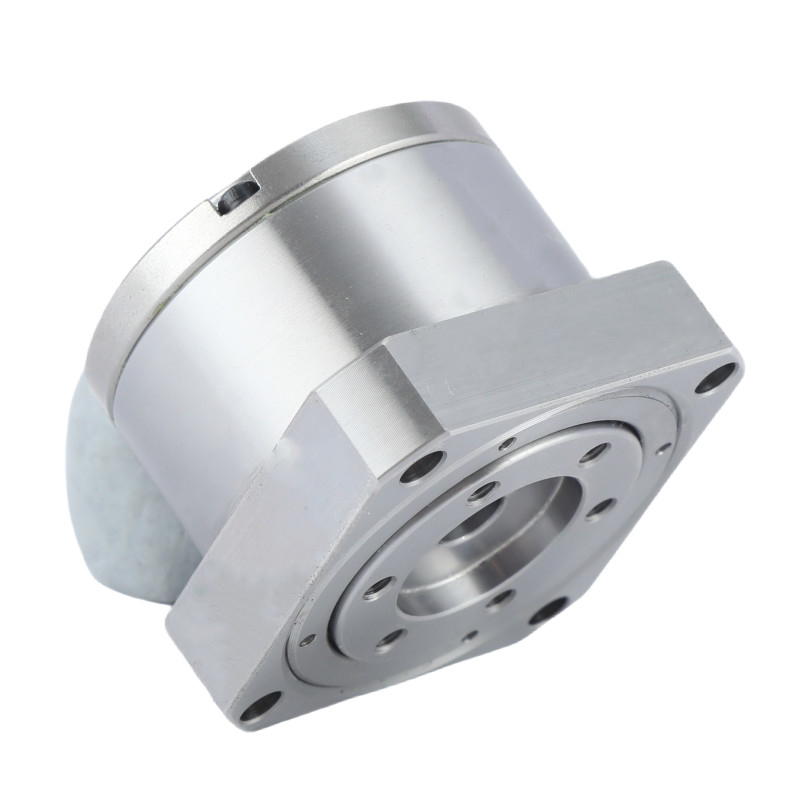

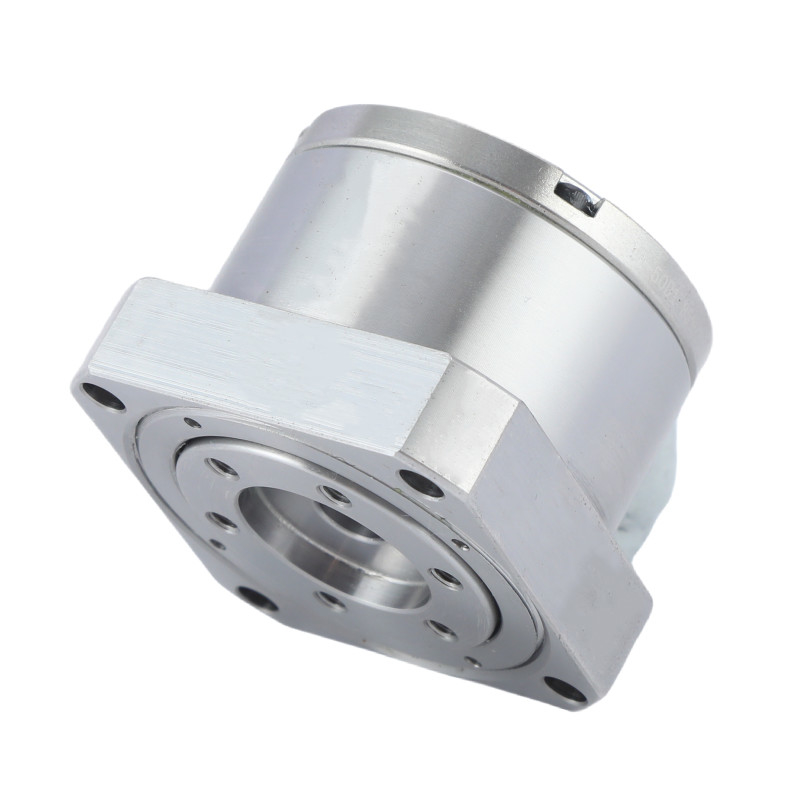

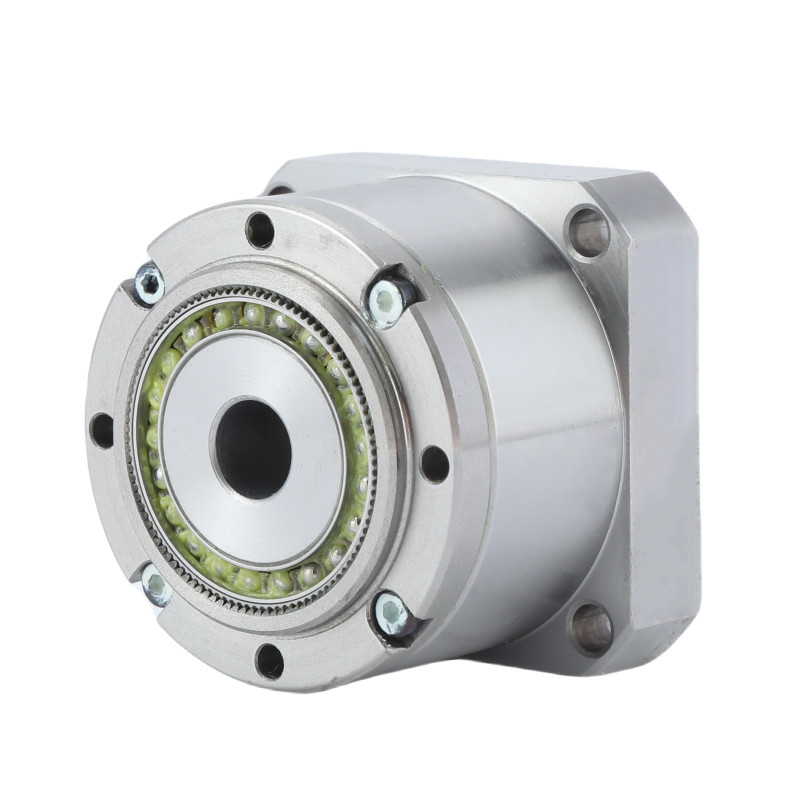

নিম্ন প্রতিক্রিয়া হারমোনিক ড্রাইভ গিয়ারবক্স Humanoid রোবটের জন্য স্ট্রেন ওয়েভ Reducer 0নিম্ন প্রতিক্রিয়া হারমোনিক ড্রাইভ গিয়ারবক্স Humanoid রোবটের জন্য স্ট্রেন ওয়েভ Reducer 1নিম্ন প্রতিক্রিয়া হারমোনিক ড্রাইভ গিয়ারবক্স Humanoid রোবটের জন্য স্ট্রেন ওয়েভ Reducer 2নিম্ন প্রতিক্রিয়া হারমোনিক ড্রাইভ গিয়ারবক্স Humanoid রোবটের জন্য স্ট্রেন ওয়েভ Reducer 3

নামমাত্র পরামিতি টেবিলের ক্ষুদ্রতম হারমোনিক ড্রাইভ

মডেল হ্রাস অনুপাত ইনপুট 2000r/min এ নামমাত্র টর্ক স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক সর্বাধিক অনুমোদিত ইনপুট ঘূর্ণন গতি
(গ্রীস)
অনুমোদিত গড় ইনপুট ঘূর্ণন গতি
(গ্রীস)
প্রতিক্রিয়া ওজন ডিজাইন লাইফ
Nm কেজিএফএম Nm কেজিএফএম Nm কেজিএফএম Nm কেজিএফএম r/min r/min আর্ক সেক কেজি ঘন্টা
8 50 1.8 0.18 3.3 0.34 2.3 0.23 6.6 0.67 8500 3500 ≤40 0.06 10000
100 2.4 0.24 4.8 0.49 3.3 0.34 9 0.92 10000
11 50 3.5 0.36 8.3 0.85 5.5 0.56 17 1.73 8500 3500 ≤30 0.27 10000
80 4.5 0.46 9.9 1.01 8 0.82 22.5 2.3 10000
100 5 0.51 11 1.12 8.9 0.91 25 2.55 10000
এলএস এবং এলএইচ সিরিজের মিনিয়েচার স্টেইন ওয়েভ রিডিউসারগুলির মূল বৈশিষ্ট্য
পণ্য মিনি টেনশন ওয়েভ রিডিউসার হারমোনিক ড্রাইভ
উপাদান
ইস্পাত, অ্যালুমিনিয়াম, পলিউরেথেন, লেয়ার এবং সিলিং, লুব্রিকেন্টস
হ্রাস অনুপাত
50, ৮০, ১০০
প্রতিক্রিয়া
৩০ আর্ক সেকেন্ডের কম
গড় ইনপুট গতি
৩৫০০ ঘন্টা/মিনিট
সর্বাধিক ইনপুট গতি
8500 r/min
ডিজাইন লাইফ
১০০০ ঘন্টা
মডেল
8, ১১
ওজন
0.০৬ থেকে ০.২৭ কেজি
গ্যারান্টি ১ বছর

প্রয়োগ

  নিম্ন প্রতিক্রিয়া হারমোনিক ড্রাইভ গিয়ারবক্স Humanoid রোবটের জন্য স্ট্রেন ওয়েভ Reducer 4   নিম্ন প্রতিক্রিয়া হারমোনিক ড্রাইভ গিয়ারবক্স Humanoid রোবটের জন্য স্ট্রেন ওয়েভ Reducer 5   নিম্ন প্রতিক্রিয়া হারমোনিক ড্রাইভ গিয়ারবক্স Humanoid রোবটের জন্য স্ট্রেন ওয়েভ Reducer 6   নিম্ন প্রতিক্রিয়া হারমোনিক ড্রাইভ গিয়ারবক্স Humanoid রোবটের জন্য স্ট্রেন ওয়েভ Reducer 7
চিকিৎসা সরঞ্জাম হিউমনোড রোবট এয়ারস্পেস সিএনসি মেশিন

আমাদের কারখানা

নিম্ন প্রতিক্রিয়া হারমোনিক ড্রাইভ গিয়ারবক্স Humanoid রোবটের জন্য স্ট্রেন ওয়েভ Reducer 8

নিম্ন প্রতিক্রিয়া হারমোনিক ড্রাইভ গিয়ারবক্স Humanoid রোবটের জন্য স্ট্রেন ওয়েভ Reducer 9

নিম্ন প্রতিক্রিয়া হারমোনিক ড্রাইভ গিয়ারবক্স Humanoid রোবটের জন্য স্ট্রেন ওয়েভ Reducer 10

প্রায়শই জিজ্ঞাসিত প্রশ্ন


1হারমোনিক ড্রাইভ বক্স কি?

একটি হারমোনিক ড্রাইভ বক্স হ'ল একটি ধরণের গিয়ার সিস্টেম যা কমপ্যাক্ট আকারে উচ্চ হ্রাস অনুপাত উত্পাদন করে।এটি গতি প্রেরণ এবং উচ্চ নির্ভুলতা এবং টর্ক অর্জন করতে একটি নমনীয় উপাদান বিকৃতির যান্ত্রিক ব্যবহার করে.

2হারমোনিক ড্রাইভ গিয়ারবক্স কিভাবে কাজ করে?

একটি হারমোনিক গিয়ারবক্স একটি বৃত্তাকার স্প্লাইন, ফ্লেক্সপ্লাইন, এবং একটি তরঙ্গ জেনারেটর ব্যবহার করে কাজ করে। তরঙ্গ জেনারেটর একটি উপবৃত্তাকার আকৃতিতে ফ্লেক্সপ্লাইন বিকৃত,যা তারপর দুই পয়েন্টে বৃত্তাকার spline দাঁত সঙ্গে জড়িত, জড়িত উপাদানগুলির মধ্যে দাঁতের সংখ্যার পার্থক্যের মাধ্যমে একটি উচ্চ হ্রাস অনুপাত প্রদান করে।

3হারমোনিক ড্রাইভকে ব্যাকড্রাইভ করা যায়?

হ্যাঁ, হারমোনিক ড্রাইভ গিয়ারকে পিছনে চালানো যায়। যাইহোক, এটি প্রতিটি সাধারণ রোবোটিক চক্রের মধ্যে প্রতিদিন শত শত বার ঘটে।গিয়ার আউটপুট পাশের লোড ইনার্টি গিয়ার পিছনে ড্রাইভ (একটি নিয়ন্ত্রিত পদ্ধতিতে), মোটর এবং নিয়ামক দ্বারা নির্ধারিত) ।

4হারমোনিক ড্রাইভ কি করে?

হ্যামর্নিক ড্রাইভগুলি মিলিং, উত্পাদন এবং রোবোটিক বাহু ব্যবহার করে এমন মেশিনে ব্যবহৃত গিয়ারগুলিতে আউটপুট টর্ক বাড়ানোর জন্য ব্যবহৃত হয়।

5আপনি কি হার্মোনিক ড্রাইভের কাস্টমাইজেশন সমর্থন করেন?

হ্যাঁ, অবশ্যই, আমরা গ্রাহকের বিশেষ চাহিদা এবং অঙ্কন অনুযায়ী একটি হারমোনিক ড্রাইভ কাস্টমাইজ করতে পারি।

6আপনার পণ্যের সবচেয়ে বড় সুবিধা কি?

আমরা সম্পূর্ণ পণ্য সিরিজ প্রদান করতে পারেন, এবং আমাদের harmonic ড্রাইভের গুণমান স্থিতিশীল. সবচেয়ে গুরুত্বপূর্ণ চীন মধ্যে সর্বোচ্চ খরচ কার্যকর হয়.
