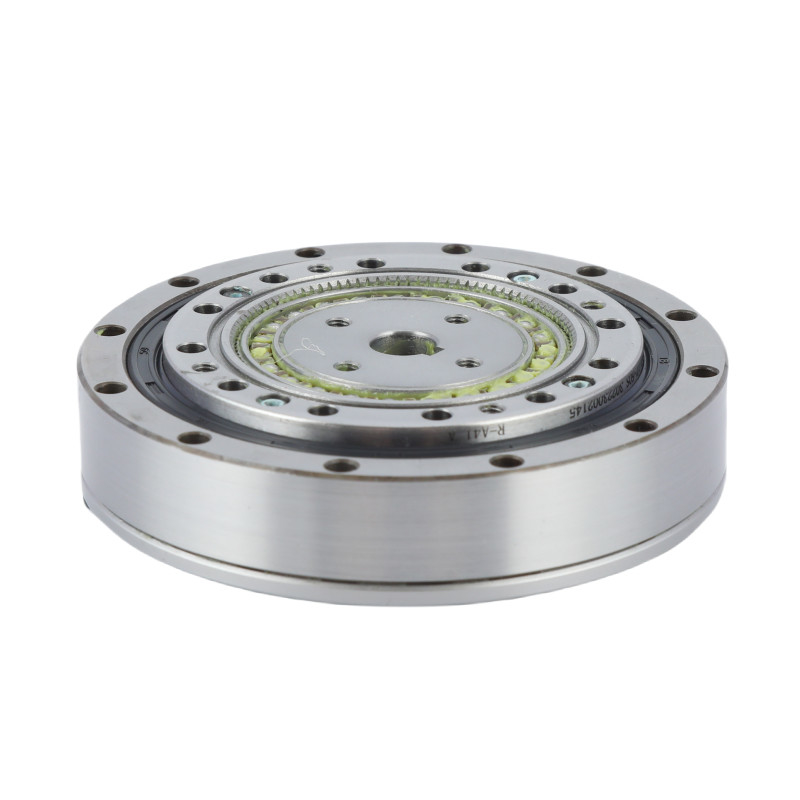

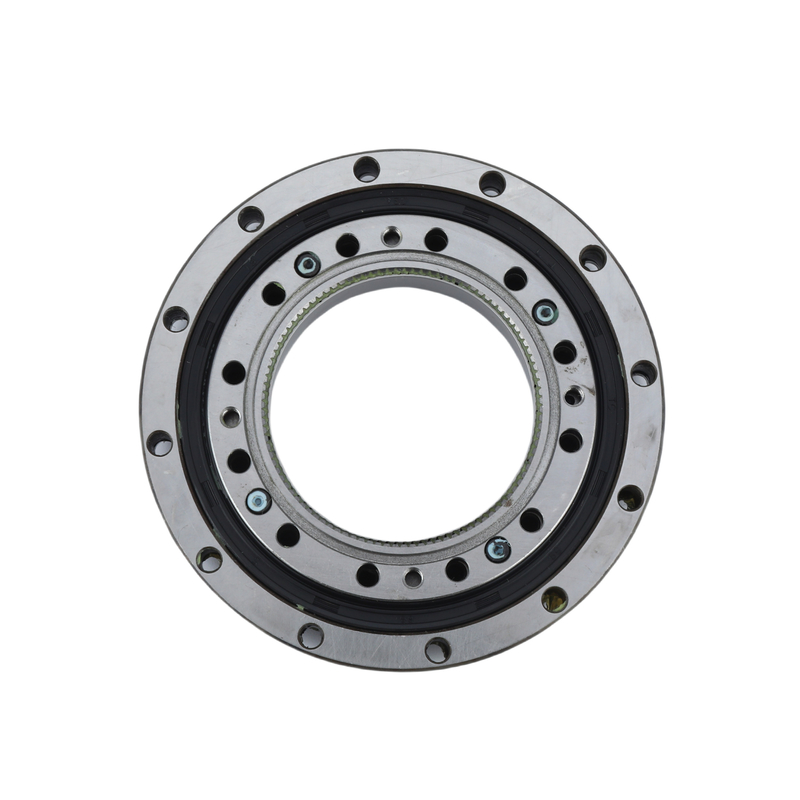

আল্ট্রা ফ্ল্যাট জিরো ব্যাকল্যাশ হারমোনিক ড্রাইভ
পণ্যের বর্ণনা
এলএইচডি - আই সিরিজের হারমোনিক ড্রাইভ হ'ল উচ্চ টর্ক ক্যাপাসিটি আল্ট্রা-প্লেইন স্ট্রেন ওয়েভ গিয়ার ইউনিট।
এলএইচডি - আই সিরিজের হারমোনিক ড্রাইভগুলি সহজ সংহতকরণের জন্য একটি কমপ্যাক্ট এবং সহজ বিন্যাসের সাথে ডিজাইন করা হয়েছে, স্থান-সংকীর্ণ অ্যাপ্লিকেশনগুলির জন্য একটি ছোট পদচিহ্ন এবং হ্রাস ওজন সরবরাহ করতে সহায়তা করে।
এই আল্ট্রা-ফ্ল্যাট হারমোনিক গিয়ার রিডাক্টরগুলি রোবট শেষ জয়েন্ট এবং গ্রাহকের শেষ রিডাক্টর হিসাবে ব্যবহারের জন্য অত্যন্ত উপযুক্ত।
এই নতুন উচ্চ টর্ক, শূন্য-ব্যাকল্যাশ গিয়ার ইউনিটগুলির একটি অতি সমতল কনফিগারেশন রয়েছে এবং একটি বড় ক্রস-রোলার বিয়ারিং রয়েছে যা উচ্চ-মোমন্ট শক্ততা রয়েছে।
মূল বৈশিষ্ট্য
- অতি সমতল কাঠামো
- কম্প্যাক্ট এবং সহজ নকশা
- ছোট আকার এবং হালকা ওজন
- উচ্চ টর্ক ক্ষমতা এবং উচ্চ অনমনীয়তা
- কোএক্সিয়াল ইনপুট এবং আউটপুট
এলএইচডি সিরিজের হারমোনিক ড্রাইভের নামমাত্র পরামিতি টেবিল
| মডেল |
হ্রাস অনুপাত |
ইনপুট 2000r/min এ নামমাত্র টর্ক |
স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক |
গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান |
অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক |
সর্বাধিক অনুমোদিত ইনপুট ঘূর্ণন গতি ((গ্রীস) |
অনুমোদিত গড় ইনপুট ঘূর্ণন গতি ((গ্রীস) |
প্রতিক্রিয়া |
ওজন |
ডিজাইন লাইফ |
| Nm |
Nm |
Nm |
Nm |
r/min |
r/min |
আর্ক সেক |
কেজি |
ঘন্টা |
| 14 |
50 |
3.7 |
12 |
4.8 |
23 |
8500 |
3500 |
≤20 |
0.34 |
9000 |
| 80 |
5.4 |
16 |
7.7 |
35 |
10000 |
| 100 |
5.4 |
19 |
7.7 |
35 |
10000 |
| 17 |
50 |
11 |
23 |
18 |
48 |
7300 |
3500 |
≤20 |
0.42 |
9000 |
| 80 |
15 |
29 |
19 |
61 |
10000 |
| 100 |
16 |
37 |
27 |
71 |
10000 |
| 20 |
50 |
17 |
39 |
24 |
69 |
6500 |
3500 |
≤20 |
0.54 |
9000 |
| 80 |
24 |
51 |
33 |
89 |
10000 |
| 100 |
28 |
57 |
34 |
95 |
10000 |
| 25 |
50 |
27 |
69 |
38 |
127 |
5600 |
3500 |
≤20 |
0.95 |
9000 |
| 80 |
44 |
96 |
60 |
179 |
10000 |
| 100 |
47 |
110 |
75 |
184 |
10000 |
| 32 |
50 |
53 |
151 |
75 |
268 |
4000 |
3000 |
≤20 |
1.9 |
9000 |
| 80 |
83 |
213 |
117 |
398 |
10000 |
| 100 |
96 |
233 |
151 |
420 |
10000 |
বিস্তারিত ছবিএলএইচডি সিরিজের হারমোনিক ড্রাইভ
| আল্ট্রা-ফ্ল্যাট স্ট্রেন্স ওয়েভ রিডিউসার এর মূল বৈশিষ্ট্য |
| পণ্য |
আল্ট্রা - ফ্ল্যাট হারমোনিক ড্রাইভ |
|
|
ইস্পাত, অ্যালুমিনিয়াম, পলিউরেথেন, লেয়ার এবং সিলিং, লুব্রিকেন্টস |
|
হ্রাস অনুপাত
|
50, ৮০, ১০০ |
|
|
২০ আর্ক সেকেন্ডের কম |
|
গড় ইনপুট গতি
|
৩৫০০ ঘন্টা/মিনিট |
|
|
8500 r/min |
|
ডিজাইন লাইফ
|
১০০০ ঘন্টা |
|
|
14, ১৭, ২০, ২৫, ৩২ |
|
ওজন
|
0৩৪ থেকে ১.৯ কেজি |
| গ্যারান্টি |
১ বছর |
অ্যাপ্লিকেশন
| |
|
|
| শিল্প রোবট |
সিএনসি মেশিন |
উৎপাদন ব্যবস্থা |
পিডিএফ অঙ্কন ডাউনলোড
LHD-14-XX-U-I.pdf LHD-17-XX-U-I.pdf LHD-20-XX-U-I.pdf
LHD-25-XX-U-I.pdf LHD-32-XX-U-I.pdf
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1হারমোনিক ড্রাইভকে ব্যাকড্রাইভ করা যায়?
হ্যাঁ, হারমোনিক ড্রাইভ গিয়ারকে পিছনে চালানো যায়। যাইহোক, এটি প্রতিটি সাধারণ রোবোটিক চক্রের মধ্যে প্রতিদিন শত শত বার ঘটে।গিয়ার আউটপুট পাশের লোড ইনার্টি গিয়ার পিছনে ড্রাইভ (একটি নিয়ন্ত্রিত পদ্ধতিতে), মোটর এবং নিয়ামক দ্বারা নির্ধারিত) ।
2.হারমোনিক ড্রাইভ কি করে?
হ্যামর্নিক ড্রাইভগুলি মিলিং, উত্পাদন এবং রোবোটিক বাহু ব্যবহার করে এমন মেশিনে ব্যবহৃত গিয়ারগুলিতে আউটপুট টর্ক বাড়ানোর জন্য ব্যবহৃত হয়।
3.আপনি কি হারমোনিক ড্রাইভের কাস্টমাইজেশন সমর্থন করেন?
হ্যাঁ, অবশ্যই, আমরা গ্রাহকের বিশেষ চাহিদা এবং অঙ্কন অনুযায়ী একটি হারমোনিক ড্রাইভ কাস্টমাইজ করতে পারি।
4.আপনার পণ্যের সবচেয়ে বড় সুবিধা কি?
আমরা সম্পূর্ণ পণ্য সিরিজ প্রদান করতে পারেন, এবং আমাদের harmonic ড্রাইভের গুণমান স্থিতিশীল. সবচেয়ে গুরুত্বপূর্ণ চীন মধ্যে সর্বোচ্চ খরচ কার্যকর হয়.
5.হারমোনিক ড্রাইভের প্রধান উপাদানগুলো কি কি?
প্রধান উপাদানগুলি হল বৃত্তাকার স্প্লাইন (স্থির বাইরের রিং), ফ্লেক্সপ্লাইন (কম দাঁত সহ নমনীয় অভ্যন্তরীণ রিং) এবং তরঙ্গ জেনারেটর (ফ্লেক্সপ্লাইনের ভিতরে ফিট করে এমন একটি উপবৃত্তাকার ডিস্ক) ।
6.হারমোনিক ড্রাইভগুলি কোন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়?
এগুলি উচ্চ নির্ভুলতা এবং নির্ভরযোগ্যতা প্রয়োজন এমন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়, যেমন রোবোটিক্স, এয়ারস্পেস, প্রতিরক্ষা, চিকিত্সা সরঞ্জাম এবং অর্ধপরিবাহী উত্পাদন সরঞ্জাম।
7.কিভাবে আপনি একটি নির্দিষ্ট অ্যাপ্লিকেশনের জন্য একটি হারমোনিক ড্রাইভ নির্বাচন করবেন?
নির্বাচন টর্ক প্রয়োজনীয়তা, পছন্দসই হ্রাস অনুপাত, স্থান সীমাবদ্ধতা, লোড ক্ষমতা এবং পরিবেশগত অবস্থার মতো কারণগুলির উপর নির্ভর করে।উপযুক্ত মডেল নির্বাচন করার জন্য নির্মাতারা বা বিশেষজ্ঞদের সাথে পরামর্শ করা অপরিহার্য.
