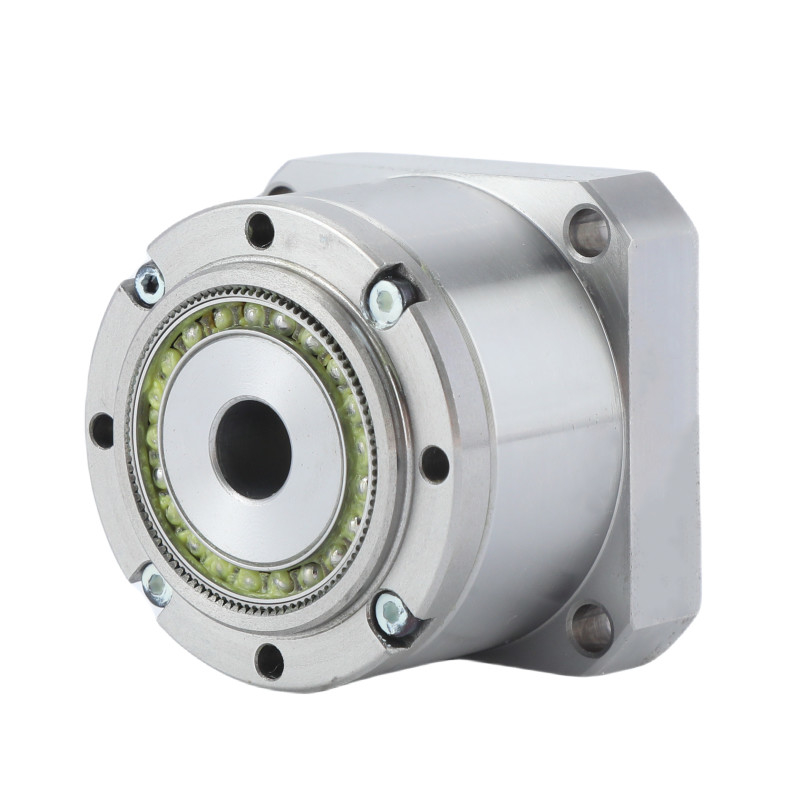

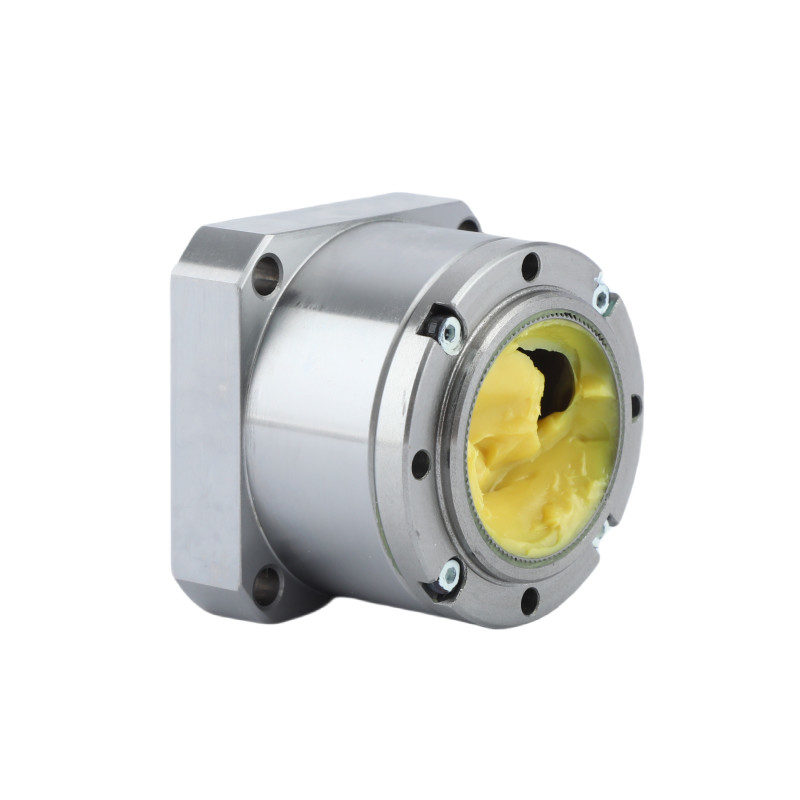

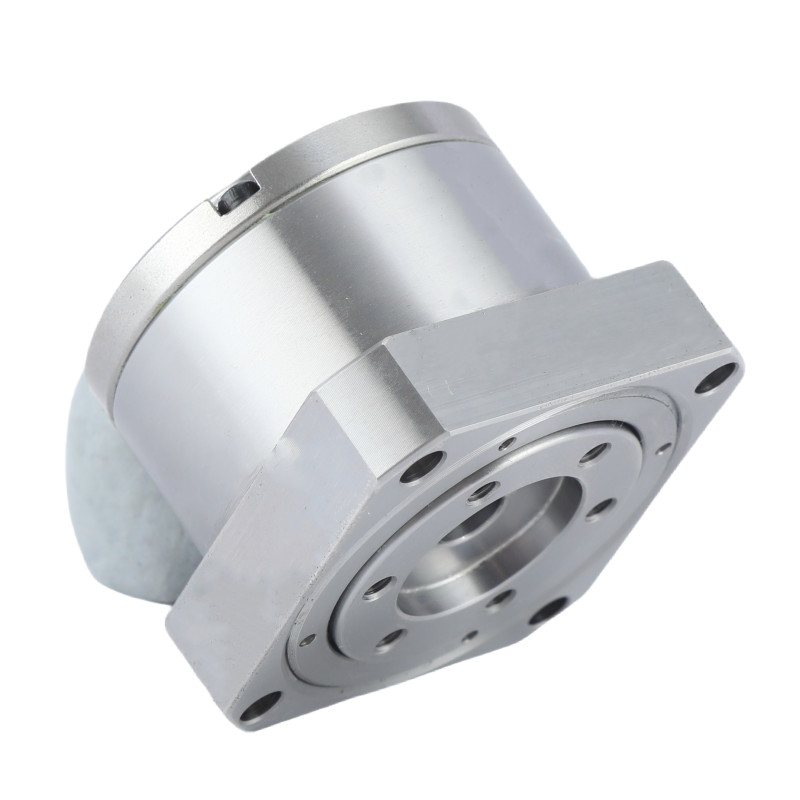

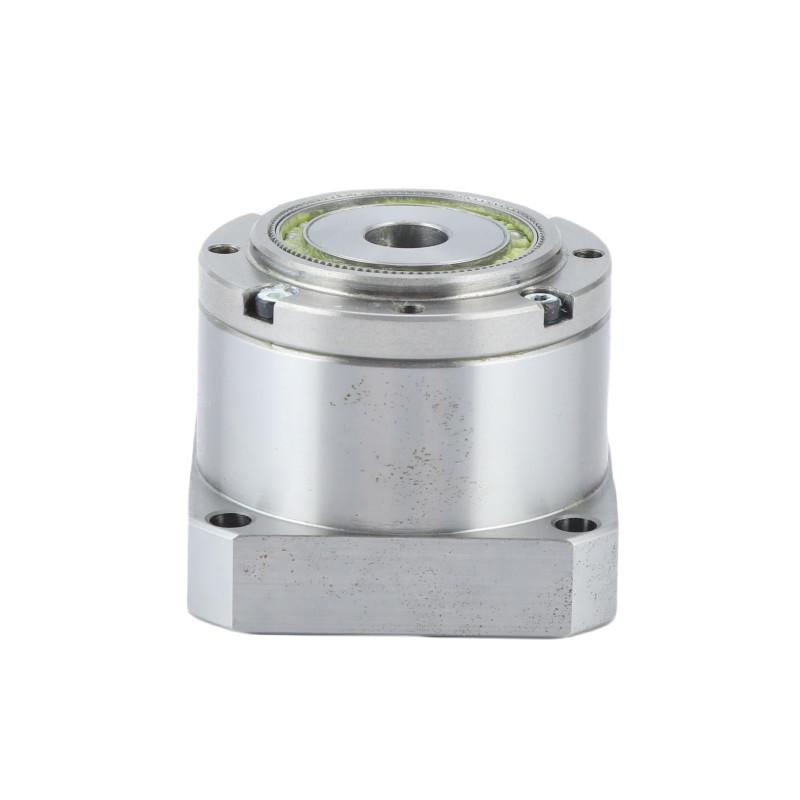

শিল্প রোবটের জন্য উচ্চ নির্ভুলতা হারমোনিক ড্রাইভ স্ট্রেন ওয়েভ গিয়ার

উচ্চ নির্ভুলতা হারমোনিক ড্রাইভ স্ট্রেন ওয়েভ গিয়ার

পণ্যের বর্ণনা

টেনশন ওয়েভ গিয়ার (হার্মোনিক ড্রাইভ গিয়ার নামেও পরিচিত) একটি ধরণের যান্ত্রিক গিয়ার সিস্টেম যা বাহ্যিক দাঁত সহ একটি নমনীয় স্প্লিন ব্যবহার করে,যা বাইরের স্প্লিনের অভ্যন্তরীণ গিয়ার দাঁতের সাথে যুক্ত হওয়ার জন্য একটি ঘূর্ণনশীল উপবৃত্তাকার প্লাগ দ্বারা বিকৃত হয়.
স্টেইন ওয়েভ গিয়ারিংয়ের প্রচলিত গিয়ারিং সিস্টেমের তুলনায় কিছু সুবিধা রয়েছে যেমন হেলিকাল বা প্ল্যানেটার গিয়ার, যার মধ্যে রয়েছেঃ

• কোন প্রতিক্রিয়া নেই
• কমপ্যাক্ট এবং হালকা ওজন,
• উচ্চ গিয়ার অনুপাত
• একটি স্ট্যান্ডার্ড হাউজিং মধ্যে reconfigurable অনুপাত
• ভাল রেজোলিউশন এবং চমৎকার পুনরাবৃত্তিযোগ্যতা (রৈখিক উপস্থাপনা) ইনার্শিয়াল লোড পুনরায় স্থাপন করার সময়
• উচ্চ টর্ক ক্ষমতা
• কোঅক্সিয়াল ইনপুট এবং আউটপুট শ্যাফ্ট

উচ্চ গিয়ার হ্রাস অনুপাত একটি ছোট ভলিউমে সম্ভব (একটি অনুপাত 30:1 থেকে 320:1 পর্যন্ত একই স্পেসে সম্ভব যেখানে গ্রহীয় গিয়ারগুলি সাধারণত কেবল 10: 1 অনুপাত তৈরি করে) ।
অসুবিধাগুলির মধ্যে নিম্ন টর্ক অঞ্চলে 'উইন্ড-আপ' (একটি টর্সন স্প্রিং রেট) প্রবণতা অন্তর্ভুক্ত।
স্ট্রেন ওয়েভ গিয়ারিং সাধারণত রোবোটিক্স এবং এয়ারস্পেসে ব্যবহৃত হয়। এটি গিয়ার হ্রাস সরবরাহ করতে পারে তবে ঘূর্ণন গতি বাড়ানোর জন্য বা ডিফারেনশিয়াল গিয়ারিংয়ের জন্যও ব্যবহার করা যেতে পারে।

মূল বৈশিষ্ট্য

• কাপ আকৃতির কাঠামো, উচ্চ টর্ক ক্ষমতা, উচ্চ অনমনীয়তা, উচ্চ অনমনীয়তা পূর্ণ রোল ক্রস বিয়ারিং এবং দীর্ঘ জীবনকাল সঙ্গে মান ব্যারেল কাঠামো।
• LS দাঁত প্রোফাইল ডিজাইন, স্ব-বিকাশিত সিএমপি তাপ চিকিত্সা প্রক্রিয়া, 1um ট্র্যাক যথার্থতা গ্রিলিং, উচ্চতর অনমনীয়তা, নির্ভুলতা এবং টর্ক প্রদান করে।
• কমপ্যাক্ট এবং সংক্ষিপ্ত নকশা শূন্য প্রতিক্রিয়া সহ, সুবিধাজনক ইনস্টলেশনের জন্য সরাসরি মোটর সংযোগ।
• ইনপুট এবং আউটপুট কোএক্সিয়াল।
• দুর্দান্ত অবস্থানগত নির্ভুলতা এবং পুনরাবৃত্তিযোগ্যতা।

নামমাত্র পরামিতি টেবিলের ক্ষুদ্রতম হারমোনিক ড্রাইভ



এর মূল বৈশিষ্ট্যএলএস এবং এলএইচ সিরিজের মিনিয়েচার স্টেইন ওয়েভ রিডিউসার
পণ্য	মিনি টেনশন ওয়েভ রিডিউসার হারমোনিক ড্রাইভ
উপাদান	ইস্পাত, অ্যালুমিনিয়াম, পলিউরেথেন, লেয়ার এবং সিলিং, লুব্রিকেন্টস
হ্রাস অনুপাত	50, ৮০, ১০০
প্রতিক্রিয়া	৩০ আর্ক সেকেন্ডের কম
গড় ইনপুট গতি	৩৫০০ ঘন্টা/মিনিট
সর্বাধিক ইনপুট গতি	8500 r/min
ডিজাইন লাইফ	১০০০ ঘন্টা
মডেল	8, ১১
ওজন	0.০৬ থেকে ০.২৭ কেজি
গ্যারান্টি	১ বছর

প্রয়োগ

সিএনসি মেশিন	এয়ারস্পেস	শিল্প রোবট



প্রায়শই জিজ্ঞাসিত প্রশ্ন

---

1হারমোনিক ড্রাইভ বক্স কি?

একটি হারমোনিক ড্রাইভ বক্স হ'ল একটি ধরণের গিয়ার সিস্টেম যা কমপ্যাক্ট আকারে উচ্চ হ্রাস অনুপাত উত্পাদন করে।এটি গতি প্রেরণ এবং উচ্চ নির্ভুলতা এবং টর্ক অর্জন করতে একটি নমনীয় উপাদান বিকৃতির যান্ত্রিক ব্যবহার করে.

2হারমোনিক ড্রাইভ গিয়ারবক্স কিভাবে কাজ করে?

একটি হারমোনিক গিয়ারবক্স একটি বৃত্তাকার স্প্লাইন, ফ্লেক্সপ্লাইন, এবং একটি তরঙ্গ জেনারেটর ব্যবহার করে কাজ করে। তরঙ্গ জেনারেটর একটি উপবৃত্তাকার আকৃতিতে ফ্লেক্সপ্লাইন বিকৃত,যা তারপর দুই পয়েন্টে বৃত্তাকার spline দাঁত সঙ্গে জড়িত, জড়িত উপাদানগুলির মধ্যে দাঁতের সংখ্যার পার্থক্যের মাধ্যমে একটি উচ্চ হ্রাস অনুপাত প্রদান করে।

3হারমোনিক ড্রাইভকে ব্যাকড্রাইভ করা যায়?

হ্যাঁ, হারমোনিক ড্রাইভ গিয়ারকে পিছনে চালানো যায়। যাইহোক, এটি প্রতিটি সাধারণ রোবোটিক চক্রের মধ্যে প্রতিদিন শত শত বার ঘটে।গিয়ার আউটপুট পাশের লোড ইনার্টি গিয়ার পিছনে ড্রাইভ (একটি নিয়ন্ত্রিত পদ্ধতিতে), মোটর এবং নিয়ামক দ্বারা নির্ধারিত) ।

4হারমোনিক ড্রাইভ কি করে?

হ্যামর্নিক ড্রাইভগুলি মিলিং, উত্পাদন এবং রোবোটিক বাহু ব্যবহার করে এমন মেশিনে ব্যবহৃত গিয়ারগুলিতে আউটপুট টর্ক বাড়ানোর জন্য ব্যবহৃত হয়।

5আপনি কি হার্মোনিক ড্রাইভের কাস্টমাইজেশন সমর্থন করেন?

হ্যাঁ, অবশ্যই, আমরা গ্রাহকের বিশেষ চাহিদা এবং অঙ্কন অনুযায়ী একটি হারমোনিক ড্রাইভ কাস্টমাইজ করতে পারি।

6আপনার পণ্যের সবচেয়ে বড় সুবিধা কি?

আমরা সম্পূর্ণ পণ্য সিরিজ প্রদান করতে পারেন, এবং আমাদের harmonic ড্রাইভের গুণমান স্থিতিশীল. সবচেয়ে গুরুত্বপূর্ণ চীন মধ্যে সর্বোচ্চ খরচ কার্যকর হয়.
