শিল্প রোবোটিক্স এবং অটোমেশন জন্য উচ্চ নির্ভুলতা শিল্প RV Reducer

শিল্প রোবোটিক্স এবং অটোমেশন জন্য উচ্চ নির্ভুলতা শিল্প RV Reducer

উচ্চ নির্ভুলতা শিল্প RV Reducer

ইন্ডাস্ট্রিয়াল রোবোটিক্স আরভি রিডাক্টর

অটোমেশন আরভি রিডাক্টর

Place of Origin:

Jiangsu, China

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

Model Number:

RV - E

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
Product:
Solid Shaft E Series RV Reducer
Material:
Steel, Aluminum
Torsional Rigidity:
372 to 7448 Nm/arc.min.
Rated torque:
167 to 4410 Nm
Output Torque:
17 to 450 Nm
Lost motion:
MAX. 1 Arc.min.
Rated output speed:
15 r/min
Model:
BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E
Weight:
4.7 to 66.4 kg
Color:
Sliver
Design life:
6000 hours
Warranty:
1 Year
Application:
3C automation, Precision CNC machine tools, Glass polishing equipment, Humanoid robot, Laser equipment
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
১টি সেট
মূল্য
To Be Negotiated
Packaging Details
Carton Box
Delivery Time
3-4 Weeks
Payment Terms
T/T
Supply Ability
20000 Sets per Month
পণ্যের বর্ণনা

শিল্প রোবোটিক্স এবং অটোমেশন জন্য উচ্চ নির্ভুলতা শিল্প RV Reducer


আরভি হ্রাসকারী হয়বড় টর্কযুক্ত রোবটের কোমরের তিনটি জয়েন্টের জন্য ব্যবহৃত হয়, এবং বড় লোডযুক্ত শিল্প রোবটটি এক, দুই এবং তিনটি অক্ষের জন্য RV ব্যবহার করে।হারমোনিক রিডাক্টরের সাথে তুলনা, আরভি হ্রাসকারকের মূল বিষয় হ'ল প্রক্রিয়াজাতকরণ প্রযুক্তি এবং সমাবেশ প্রক্রিয়া। আরভি হ্রাসকারকের ক্লান্তি শক্তি, শক্ততা এবং জীবনকাল বেশি।

মূল বৈশিষ্ট্য

  1. জিরো ব্যাকল্যাশঃ আরভি হ্রাসকারীদের অন্যতম মূল বৈশিষ্ট্য হ'ল তাদের জিরো ব্যাকল্যাশ অপারেশন, সঠিক অবস্থান এবং মসৃণ গতি সংক্রমণ নিশ্চিত করে।
  2. উচ্চ নির্ভুলতাঃ আরভি হ্রাসকারীগুলি উচ্চ নির্ভুলতা এবং পুনরাবৃত্তিযোগ্যতা সরবরাহ করে, যা তাদের এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে যা সঠিক গতি নিয়ন্ত্রণের প্রয়োজন।
  3. উচ্চ টর্ক ক্যাপাসিটিঃ তাদের কমপ্যাক্ট আকার সত্ত্বেও, আরভি হ্রাসকারীগুলি উচ্চ টর্ক লোডগুলি পরিচালনা করতে পারে, যা তাদের চাহিদাপূর্ণ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।
  4. কম গোলমাল এবং কম্পনঃ তারা কম গোলমাল এবং কম্পন স্তরে কাজ করে, মসৃণ এবং নিঃশব্দ অপারেশন নিশ্চিত করে, যা রোবোটিক্স এবং অটোমেশন সহ অনেক অ্যাপ্লিকেশনগুলিতে অপরিহার্য।

এসপিইসিফিকেশনs

 শিল্প রোবোটিক্স এবং অটোমেশন জন্য উচ্চ নির্ভুলতা শিল্প RV Reducer 0 স্পেসিফিকেশন আউটপুট টর্ক kgf-m ((Nm)
20 ১৭ ((১৬৭)
40 ৪২ ((৪১২)
80 ৮০ ((৭৮৪)
110 ১০৭৮
160 ১৬০ ((১৫৬৮)
320 320(3136)
450 ৪৫০ ((৪৪১০)

আরভি-ই সিরিজের পরামিতি টেবিল

মডেল টর্শনাল রিবিডিটি মাত্রা ((মিমি) নামমাত্র টর্ক
(T0)
নামমাত্র আউটপুট গতি
(এন০)
টর্শনাল স্টিফাইড গতি হারিয়েছে প্রতিক্রিয়া অনুমোদিত বন্ডিং টর্ক
(এনএম)
অনুমোদিত থ্রাস্ট লোড
(এন)
ওজন
(কেজি)
Nm/arc.min. a b Nm/arc.min. arc.min ঘূর্ণন গতি নির্ধারণ
(এনএম)
আর্ক.মিনিট।
BX20E 372 20.1 113.3 ১৬৭ এনএম 15 r/min 49 MAX1 ±৫।00 MAX1 882 3920 4.7
BX40E 931 29.6 143.7 ৪১২ এনএম 108 ±১২3 1666 5194 9.3
BX80E 1176 33.4 166 ৭৮৪এনএম 196 ±২৩।5 2156 7840 13.1
BX110E 1470 32.2 176.6 ১০৭৮ এনএম 294 ±৩২3 2940 10780 17.4
BX160E 2940 47.8 210.9 ১৫৬৮এনএম 392 ±৪৭0 3920 14700 26.4

BX320E

BX320E3

4900 56.4 251.4 ৩১৩৬ এনএম 980 ±94.0 7056 19600 44.3
BX450E 7448 69 292.7 ৪৪১০এনএম 1176 ±১৩২0 8820 24500 66.4



বিস্তারিত ছবি

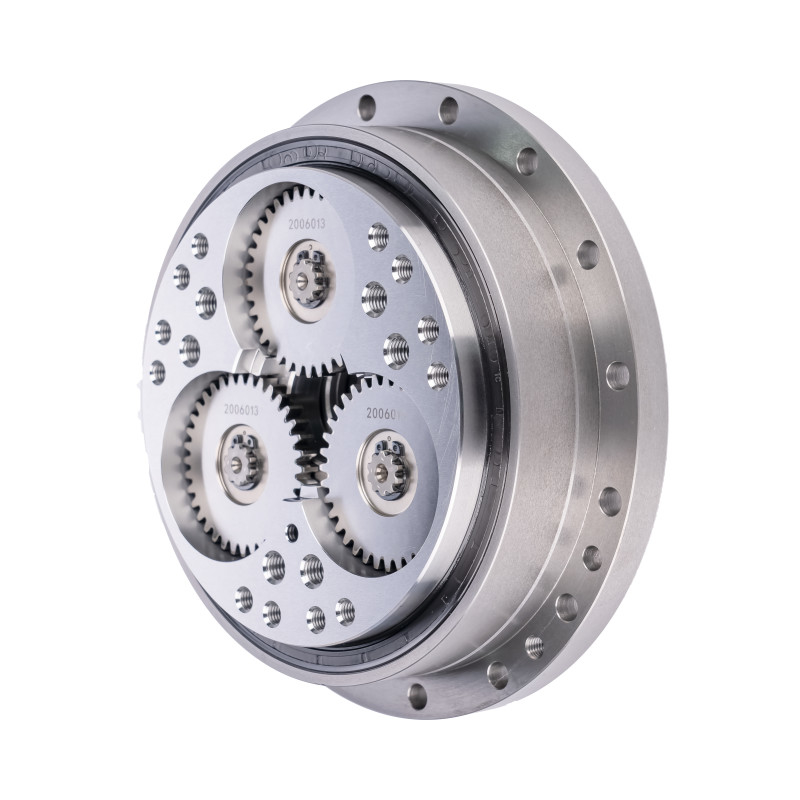

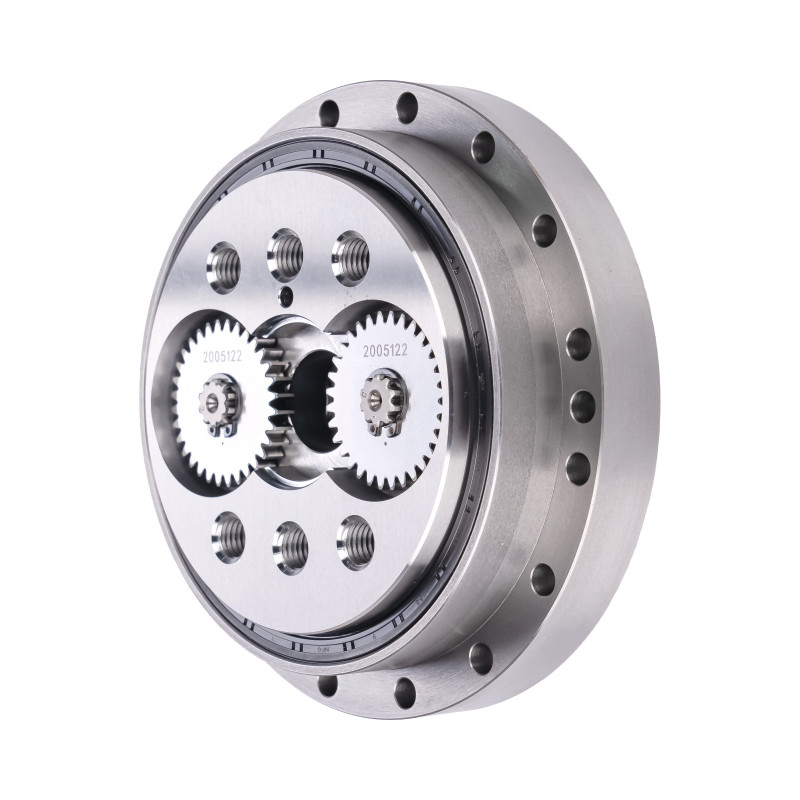

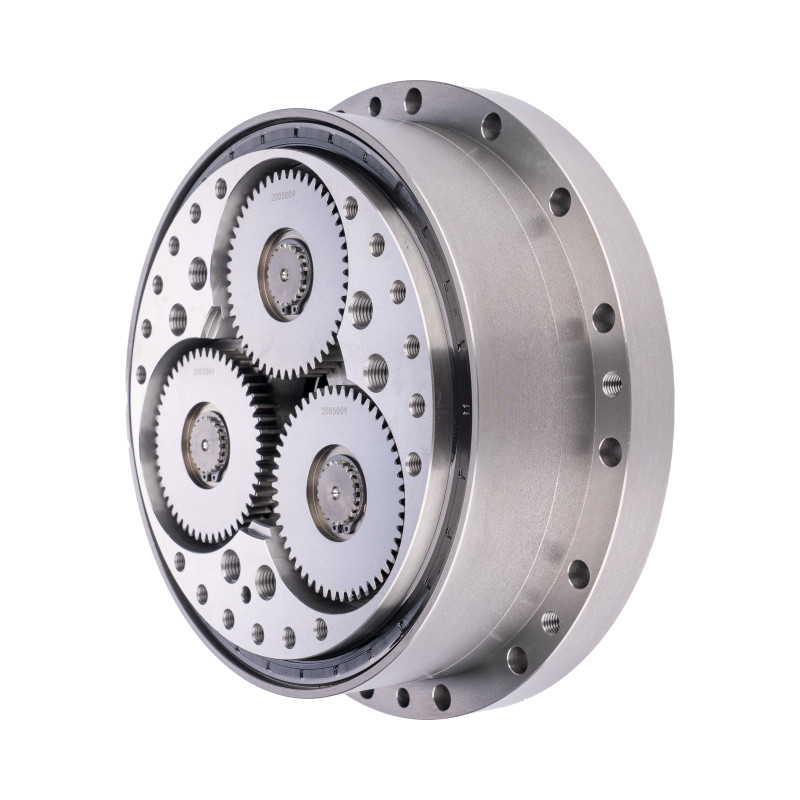

শিল্প রোবোটিক্স এবং অটোমেশন জন্য উচ্চ নির্ভুলতা শিল্প RV Reducer 1শিল্প রোবোটিক্স এবং অটোমেশন জন্য উচ্চ নির্ভুলতা শিল্প RV Reducer 2শিল্প রোবোটিক্স এবং অটোমেশন জন্য উচ্চ নির্ভুলতা শিল্প RV Reducer 3

আরভি - ই সিরিজের সলিড শ্যাফ্ট আরভি রিডাক্টরের মূল বৈশিষ্ট্য
পণ্য সলিড শ্যাফ্ট আরভি রিডাক্টর
উপাদান
ইস্পাত, অ্যালুমিনিয়াম
স্ট্যান্ডার্ড অনুপাত ৫৭ থেকে ১৬০
আউটপুট টর্ক ১৭ থেকে ৪৫০ এনএম
টর্শনাল রিবিডিটি
৩৭২ থেকে ৭৪৪৮ এনএম/আর্ক.মিনিট
নামমাত্র টর্ক ১৬৭ থেকে ৪৪১০ এনএম
প্রতিক্রিয়া

ম্যাক্স. ১ আর্ক.মিনিট।

ক্ষণস্থায়ী সর্বোচ্চ অনুমোদিত টর্ক
৮৩৩ থেকে ২২০৫০ এনএম
নামমাত্র আউটপুট গতি
15 r/min
মডেল

BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E

ওজন
4.৭ থেকে ৬৬.৪ কেজি
ডিজাইন লাইফ ৬০০০ ঘন্টা
গ্যারান্টি ১ বছর

প্রয়োগ

  • উল্লম্বভাবে যুক্ত রোবট শ্যাফ্ট ড্রাইভ
  • এসসিএআরএ, পিক অ্যান্ড প্লেস
  • মেশিন হেড ইন্ডেক্সার

শিল্প রোবোটিক্স এবং অটোমেশন জন্য উচ্চ নির্ভুলতা শিল্প RV Reducer 4

প্রায়শই জিজ্ঞাসিত প্রশ্ন


সাইক্লয়েডাল ড্রাইভের উপকারিতা কি?

সাইক্লয়েডাল গিয়ারবক্সগুলি উচ্চ হ্রাস অনুপাত, কমপ্যাক্ট ডিজাইন, ব্যতিক্রমী লোড বহন ক্ষমতা, ন্যূনতম প্রতিক্রিয়া এবং দুর্দান্ত শক প্রতিরোধের সহ বেশ কয়েকটি সুবিধা সরবরাহ করে।এই বৈশিষ্ট্যগুলি তাদের ভারী লোডের অধীনে সঠিক গতি নিয়ন্ত্রণ এবং নির্ভরযোগ্যতা প্রয়োজন অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে.



সাইক্লয়েডাল আরভি রিডাক্টর গিয়ারের কি প্রতিক্রিয়া আছে?

প্ল্যানেটারি গিয়ারের তুলনায় সাইক্লয়েডাল গিয়ারগুলির সুবিধাঃ
সারাজীবন প্রতিক্রিয়াহীন, আরো শক্ত, আরো কম্প্যাক্ট ডিজাইন।



কিভাবে একটি সাইক্লয়েড RV reducer কাজ করে?

ইনপুট শ্যাফ্টটি একটি রোলিং-এলিমেন্ট বিয়ারিংয়ে (সাধারণত একটি সিলিন্ডারিকাল রোলার বিয়ারিং) এক্সসেন্ট্রিকভাবে মাউন্ট করা হয়, যার ফলে সাইক্লয়েডাল ডিস্কটি একটি বৃত্তে ঝাঁকুনি দেয়।সাইক্লয়েডাল ডিস্ক স্বাধীনভাবে বিয়ারিং কাছাকাছি ঘোরাতে হবে হিসাবে এটি রিং গিয়ার বিরুদ্ধে ধাক্কা হয়.



আরভি স্পিড রিডুসার কি?

আরভি হ্রাসকারী একটি উচ্চ নির্ভুলতা নিয়ন্ত্রণ হ্রাসকারী যা একটি সাইক্লয়েডাল পিন হুইল হ্রাস কাঠামোর সাথে। একই সাথে প্রচুর সংখ্যক গিয়ার জড়িত হওয়ার কারণে,হ্রাসকারীটির ছোট আকারের বৈশিষ্ট্য রয়েছে, হালকা ওজন, উচ্চ অনমনীয়তা, এবং ওভারলোড প্রতিরোধের।
