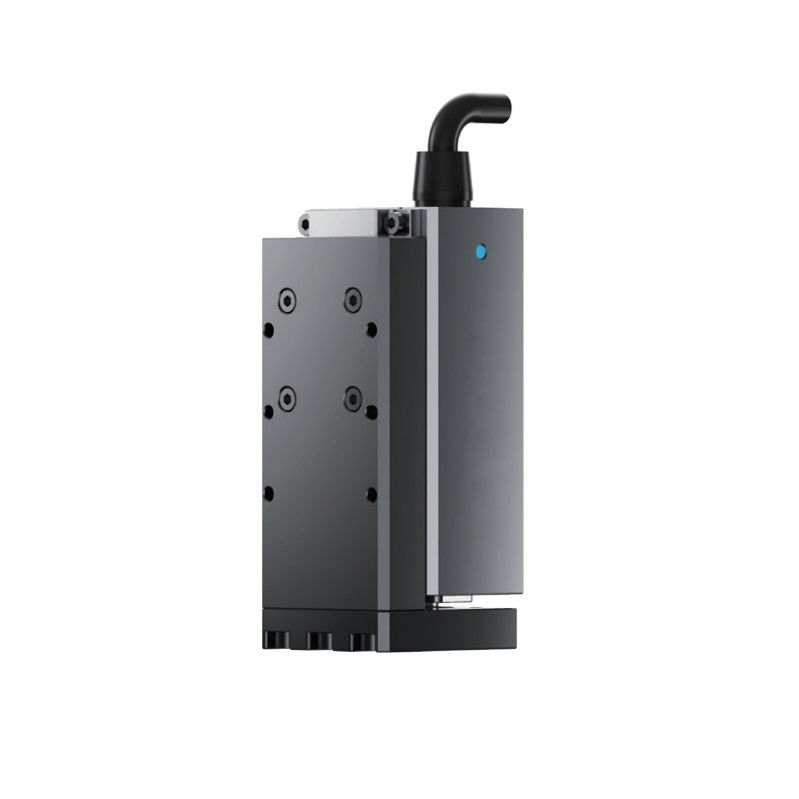

উচ্চ শক্তি ঘনত্বের সাথে ক্ষুদ্র অতি পাতলা আকারের ইএলএস সিরিজ বৈদ্যুতিক রৈখিক স্লাইড টেবিল

উচ্চ শক্তি ঘনত্বের সাথে ক্ষুদ্র অতি পাতলা আকারের ইএলএস সিরিজ বৈদ্যুতিক রৈখিক স্লাইড টেবিল

ইএলএস সিরিজ ইলেকট্রিক লিনিয়ার স্লাইড টেবিল

আল্ট্রা পাতলা ইলেকট্রিক লিনিয়ার স্লাইড টেবিল

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

ইএলএস সিরিজ

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
পণ্য:
ELS সিরিজ ইলেকট্রিক লিনিয়ার স্লাইড টেবিল
সুরক্ষা স্তর:
IP40
গতিশীল অনুমোদিত লোড টর্ক Mx:
12.5N·m
গতিশীল অনুমোদিত লোড টর্ক আমার:
10N·m
স্ট্যাটিক অনুমোদিত লোড টর্ক Mx:
32N·m
মোটর প্রকার:
ডিসি সার্ভো মোটর
রেট পাওয়ার W:
20w
সর্বোচ্চ বর্তমান A:
৩ এ
রেট বর্তমান A:
1.5A
রেটেড ভোল্টেজ V:
DC 24V ±10%
আন্তর্জাতিক মান সঙ্গে সঙ্গতিপূর্ণ:
সিই, এফসিসি, RoHS
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
আলোচনার জন্য
মূল্য
To Be Negotiated
প্যাকেজিং বিবরণ
কার্টন বাক্স
ডেলিভারি সময়
3-4 সপ্তাহ
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 20000 সেট
পণ্যের বর্ণনা
ইএলএস সিরিজ
ক্ষুদ্র বৈদ্যুতিক টেবিল টাইপ সিলিন্ডার

ELS সিরিজ হল একটি ক্ষুদ্র বৈদ্যুতিক টেবিল টাইপ সিলিন্ডার যা Jodell দ্বারা স্বতন্ত্রভাবে উন্নত এবং নির্মিত হয়, যার উচ্চ শক্তি ঘনত্ব, ভারী লোড ক্ষমতা এবং কম্প্যাক্ট ডিজাইন রয়েছে।এটি জটিল কাজগুলি সম্পন্ন করার জন্য বিভিন্ন অ্যাপ্লিকেশন দৃশ্যকল্পে প্রয়োগ করা যেতে পারে, যেমন বাছাই এবং স্থান, ব্যবস্থা, এবং হ্যান্ডলিং।


উচ্চ শক্তি ঘনত্বের সাথে ক্ষুদ্র অতি পাতলা আকারের ইএলএস সিরিজ বৈদ্যুতিক রৈখিক স্লাইড টেবিল 0

উচ্চ শক্তি ঘনত্বের সাথে ক্ষুদ্র অতি পাতলা আকারের ইএলএস সিরিজ বৈদ্যুতিক রৈখিক স্লাইড টেবিল 1 উচ্চ শক্তি ঘনত্বের সাথে ক্ষুদ্র অতি পাতলা আকারের ইএলএস সিরিজ বৈদ্যুতিক রৈখিক স্লাইড টেবিল 2 উচ্চ শক্তি ঘনত্বের সাথে ক্ষুদ্র অতি পাতলা আকারের ইএলএস সিরিজ বৈদ্যুতিক রৈখিক স্লাইড টেবিল 3
ইন্টিগ্রেটেড ড্রাইভ এবং নিয়ন্ত্রণ উচ্চ অবস্থানের নির্ভুলতা ডাইরেক্ট ড্রাইভ ক্লোজড লুপ কন্ট্রোল প্রযুক্তি অতি পাতলা আকার



পণ্যের সারসংক্ষেপ
উচ্চ শক্তি ঘনত্বের সাথে ক্ষুদ্র অতি পাতলা আকারের ইএলএস সিরিজ বৈদ্যুতিক রৈখিক স্লাইড টেবিল 4
মডেল
ELS-SW
ELS-SW
ELS-SW
ELS-30
ELS-30
ELS-30
ELS-50
ELS-50
ELS-50
মোট ভ্রমণ
30৫০ মিমি
30৫০ মিমি
30৫০ মিমি
৩০ মিমি
৩০ মিমি
৩০ মিমি
৫০ মিমি
৫০ মিমি
৫০ মিমি
লিড স্ক্রু লিড মিমি
২ মিমি
৪ মিমি
৬ মিমি
২ মিমি
৪ মিমি
৬ মিমি
২ মিমি
৪ মিমি
৬ মিমি
নামমাত্র থ্রাস্ট N
১০০ এন
৫০ এন



৩০ এন
১০০ এন
৫০ এন
৩০ এন
১০০ এন
৫০ এন
৩০ এন
ন্যূনতম থ্রাস্ট N
৩০ এন
১৫ এন
৯এন
৩০ এন
১৫ এন
৯এন
৩০ এন
১৫ এন
৯এন
সর্বাধিক গতি mm/s
১০০ মিমি/সেকেন্ড
২০০ মিমি/সেকেন্ড
৩০০ মিমি/সেকেন্ড
১০০ মিমি/সেকেন্ড
২০০ মিমি/সেকেন্ড
৩০০ মিমি/সেকেন্ড
১০০ মিমি/সেকেন্ড
২০০ মিমি/সেকেন্ড
৩০০ মিমি/সেকেন্ড
সর্বাধিক ত্বরণ G
0.3
0.3
0.3
0.3
0.3
0.3
0.3
0.3
0.3
সর্বাধিক বহনযোগ্য ওজন - অনুভূমিক কেজি
৬ কেজি
৩ কেজি
২ কেজি
৬ কেজি
৩ কেজি
২ কেজি
৬ কেজি
৩ কেজি
২ কেজি
সর্বাধিক বহনযোগ্য ওজন - উল্লম্ব কিলোগ্রাম
1.৫ কেজি
0.৭৫ কেজি
0.৫ কেজি
1.৫ কেজি
0.৭৫ কেজি
0.৫ কেজি
1.৫ কেজি
0.৭৫ কেজি
0.৫ কেজি
অবস্থান পুনরাবৃত্তি নির্ভুলতা মিমি
±0.02 মিমি
±0.02 মিমি
±0.02 মিমি
±0.02 মিমি
±0.02 মিমি
±0.02 মিমি
±0.02 মিমি
±0.02 মিমি
±0.02 মিমি
শরীরের প্রস্থ মিমি
৩৬ মিমি
৩৬ মিমি
৩৬ মিমি
৪৫ মিমি
৪৫ মিমি
৪৫ মিমি
৪৫ মিমি
৪৫ মিমি
৪৫ মিমি
ফাংশন বর্ণনা
অবস্থান মোড/ধাক্কা মোড
অবস্থান মোড/ধাক্কা মোড
অবস্থান মোড/ধাক্কা মোড
অবস্থান মোড/ধাক্কা মোড
অবস্থান মোড/ধাক্কা মোড
অবস্থান মোড/ধাক্কা মোড
অবস্থান মোড/ধাক্কা মোড
অবস্থান মোড/ধাক্কা মোড
অবস্থান মোড/ধাক্কা মোড
যোগাযোগ প্রোটোকল
অন্তর্নির্মিতঃ মডবাস আরটিইউ (আরএস ৪৮৫)
অন্তর্নির্মিতঃ মডবাস আরটিইউ (আরএস ৪৮৫)
অন্তর্নির্মিতঃ মডবাস আরটিইউ (আরএস ৪৮৫)
অন্তর্নির্মিতঃ মডবাস আরটিইউ (আরএস ৪৮৫)
অন্তর্নির্মিতঃ মডবাস আরটিইউ (আরএস ৪৮৫)
অন্তর্নির্মিতঃ মডবাস আরটিইউ (আরএস ৪৮৫)
অন্তর্নির্মিতঃ মডবাস আরটিইউ (আরএস ৪৮৫)
অন্তর্নির্মিতঃ মডবাস আরটিইউ (আরএস ৪৮৫)
অন্তর্নির্মিতঃ মডবাস আরটিইউ (আরএস ৪৮৫)
ডিজিটাল I/O, IO লিংক ঐচ্ছিক ডিজিটাল I/O, IO লিংক ঐচ্ছিক ডিজিটাল I/O, IO লিংক ঐচ্ছিক ডিজিটাল I/O, IO লিংক ঐচ্ছিক ডিজিটাল I/O, IO লিংক ঐচ্ছিক ডিজিটাল I/O, IO লিংক ঐচ্ছিক ডিজিটাল I/O, IO লিংক ঐচ্ছিক ডিজিটাল I/O, IO লিংক ঐচ্ছিক ডিজিটাল I/O, IO লিংক ঐচ্ছিক
প্রস্তাবিত ব্যবহারের পরিবেশ
০-৪০°সি, < ৮৫% RH
০-৪০°সি, < ৮৫% RH
০-৪০°সি, < ৮৫% RH
০-৪০°সি, < ৮৫% RH
০-৪০°সি, < ৮৫% RH
০-৪০°সি, < ৮৫% RH
০-৪০°সি, < ৮৫% RH
০-৪০°সি, < ৮৫% RH
০-৪০°সি, < ৮৫% RH
ইন্টারফেস ক্যাবল আউটলেট পদ্ধতি
রেল আউটলেট/সাইড আউটলেট
রেল আউটলেট/সাইড আউটলেট
রেল আউটলেট/সাইড আউটলেট
রেল আউটলেট/সাইড আউটলেট
রেল আউটলেট/সাইড আউটলেট
রেল আউটলেট/সাইড আউটলেট
রেল আউটলেট/সাইড আউটলেট
রেল আউটলেট/সাইড আউটলেট
রেল আউটলেট/সাইড আউটলেট
হাঁটার আয়ু
৫০ মিলিয়ন ওঠানামা/৫০০০ কিমি
৫০ মিলিয়ন ওঠানামা/৫০০০ কিমি
৫০ মিলিয়ন ওঠানামা/৫০০০ কিমি
৫০ মিলিয়ন ওঠানামা/৫০০০ কিমি
৫০ মিলিয়ন ওঠানামা/৫০০০ কিমি
৫০ মিলিয়ন ওঠানামা/৫০০০ কিমি
৫০ মিলিয়ন ওঠানামা/৫০০০ কিমি
৫০ মিলিয়ন ওঠানামা/৫০০০ কিমি
৫০ মিলিয়ন ওঠানামা/৫০০০ কিমি
নামমাত্র ভোল্টেজ V
DC 24V ±10%
DC 24V ±10%
DC 24V ±10%
DC 24V ±10%
DC 24V ±10%
DC 24V ±10%
DC 24V ±10%
DC 24V ±10%
DC 24V ±10%
নামমাত্র বর্তমান A
1.5A
1.5A
1.5A
1.5A
1.5A
1.5A
1.5A
1.5A
1.5A
পিক স্ট্রিম A
৩ এ
৩ এ
৩ এ
৩ এ
৩ এ
৩ এ
৩ এ
৩ এ
৩ এ
নামমাত্র শক্তি W
২০ ওয়াট
২০ ওয়াট
২০ ওয়াট
২০ ওয়াট
২০ ওয়াট
২০ ওয়াট
২০ ওয়াট
২০ ওয়াট
২০ ওয়াট
মোটর প্রকার
ডিসি সার্ভো মোটর
ডিসি সার্ভো মোটর
ডিসি সার্ভো মোটর
ডিসি সার্ভো মোটর
ডিসি সার্ভো মোটর
ডিসি সার্ভো মোটর
ডিসি সার্ভো মোটর
ডিসি সার্ভো মোটর
ডিসি সার্ভো মোটর
স্ট্যাটিক অনুমোদিত লোড টর্ক Mx
৩২ এন·এম
৩২ এন·এম
৩২ এন·এম
৩২ এন·এম
৩২ এন·এম
৩২ এন·এম
৩২ এন·এম
৩২ এন·এম
৩২ এন·এম
স্ট্যাটিক অনুমোদিত লোড টর্ক My
২০ এন·মি
২০ এন·মি
২০ এন·মি
২০ এন·মি
২০ এন·মি
২০ এন·মি
২০ এন·মি
২০ এন·মি
২০ এন·মি
স্ট্যাটিক অনুমোদিত লোড টর্ক Mz
২৩ এন.এম.
২৩ এন.এম.
২৩ এন.এম.



২৩ এন.এম.
২৩ এন.এম.
২৩ এন.এম.
২৩ এন.এম.
২৩ এন.এম.
২৩ এন.এম.
ডায়নামিক অনুমোদিত লোড টর্ক Mx
12.5N·m
12.5N·m
12.5N·m
12.5N·m
12.5N·m
12.5N·m
12.5N·m
12.5N·m
12.5N·m
ডায়নামিক অনুমোদিত লোড টর্ক My
১০ এন·এম
১০ এন·এম
১০ এন·এম
১০ এন·এম
১০ এন·এম
১০ এন·এম
১০ এন·এম
১০ এন·এম
১০ এন·এম
ডায়নামিক অনুমোদিত লোড টর্ক Mz
১০ এন·এম
১০ এন·এম
১০ এন·এম
১০ এন·এম
১০ এন·এম
১০ এন·এম
১০ এন·এম
১০ এন·এম
১০ এন·এম
সুরক্ষা স্তর
আইপি৪০
আইপি৪০
আইপি৪০
আইপি৪০
আইপি৪০
আইপি৪০
আইপি৪০
আইপি৪০
আইপি৪০
আন্তর্জাতিক মানদণ্ডের সাথে সামঞ্জস্যপূর্ণ
সিই,এফসিসি,রোহস
সিই,এফসিসি,রোহস
সিই,এফসিসি,রোহস
সিই,এফসিসি,রোহস
সিই,এফসিসি,রোহস
সিই,এফসিসি,রোহস
সিই,এফসিসি,রোহস
সিই,এফসিসি,রোহস
সিই,এফসিসি,রোহস
ইনস্টলেশন পদ্ধতি
অনুভূমিক ইনস্টলেশন, উল্লম্ব ইনস্টলেশন, পার্শ্বস্থ স্ট্যান্ডিং ইনস্টলেশন, ঝুলন্ত সিলিং ইনস্টলেশন
অনুভূমিক ইনস্টলেশন, উল্লম্ব ইনস্টলেশন, পার্শ্বস্থ স্ট্যান্ডিং ইনস্টলেশন, ঝুলন্ত সিলিং ইনস্টলেশন
অনুভূমিক ইনস্টলেশন, উল্লম্ব ইনস্টলেশন, পার্শ্বস্থ স্ট্যান্ডিং ইনস্টলেশন, ঝুলন্ত সিলিং ইনস্টলেশন
অনুভূমিক ইনস্টলেশন, উল্লম্ব ইনস্টলেশন, পার্শ্বস্থ স্ট্যান্ডিং ইনস্টলেশন, ঝুলন্ত সিলিং ইনস্টলেশন
অনুভূমিক ইনস্টলেশন, উল্লম্ব ইনস্টলেশন, পার্শ্বস্থ স্ট্যান্ডিং ইনস্টলেশন, ঝুলন্ত সিলিং ইনস্টলেশন
অনুভূমিক ইনস্টলেশন, উল্লম্ব ইনস্টলেশন, পার্শ্বস্থ স্ট্যান্ডিং ইনস্টলেশন, ঝুলন্ত সিলিং ইনস্টলেশন
অনুভূমিক ইনস্টলেশন, উল্লম্ব ইনস্টলেশন, পার্শ্বস্থ স্ট্যান্ডিং ইনস্টলেশন, ঝুলন্ত সিলিং ইনস্টলেশন
অনুভূমিক ইনস্টলেশন, উল্লম্ব ইনস্টলেশন, পার্শ্বস্থ স্ট্যান্ডিং ইনস্টলেশন, ঝুলন্ত সিলিং ইনস্টলেশন
অনুভূমিক ইনস্টলেশন, উল্লম্ব ইনস্টলেশন, পার্শ্বস্থ স্ট্যান্ডিং ইনস্টলেশন, ঝুলন্ত সিলিং ইনস্টলেশন



প্রয়োগ
     উচ্চ শক্তি ঘনত্বের সাথে ক্ষুদ্র অতি পাতলা আকারের ইএলএস সিরিজ বৈদ্যুতিক রৈখিক স্লাইড টেবিল 5     উচ্চ শক্তি ঘনত্বের সাথে ক্ষুদ্র অতি পাতলা আকারের ইএলএস সিরিজ বৈদ্যুতিক রৈখিক স্লাইড টেবিল 6       উচ্চ শক্তি ঘনত্বের সাথে ক্ষুদ্র অতি পাতলা আকারের ইএলএস সিরিজ বৈদ্যুতিক রৈখিক স্লাইড টেবিল 7        উচ্চ শক্তি ঘনত্বের সাথে ক্ষুদ্র অতি পাতলা আকারের ইএলএস সিরিজ বৈদ্যুতিক রৈখিক স্লাইড টেবিল 8         উচ্চ শক্তি ঘনত্বের সাথে ক্ষুদ্র অতি পাতলা আকারের ইএলএস সিরিজ বৈদ্যুতিক রৈখিক স্লাইড টেবিল 9    উচ্চ শক্তি ঘনত্বের সাথে ক্ষুদ্র অতি পাতলা আকারের ইএলএস সিরিজ বৈদ্যুতিক রৈখিক স্লাইড টেবিল 10
৩ সি ইলেকট্রনিক্স লিথিয়াম ব্যাটারি যথার্থ উৎপাদন বৈদ্যুতিক সরঞ্জাম অটোমোবাইল এবং সম্পর্কিত শিক্ষা
