উৎপত্তি স্থল:
জিয়াংসু, চীন
পরিচিতিমুলক নাম:
Giant Precision
সাক্ষ্যদান:
ISO9001
মডেল নম্বার:
TTGV/TTGH150-TTGV/TTGH390

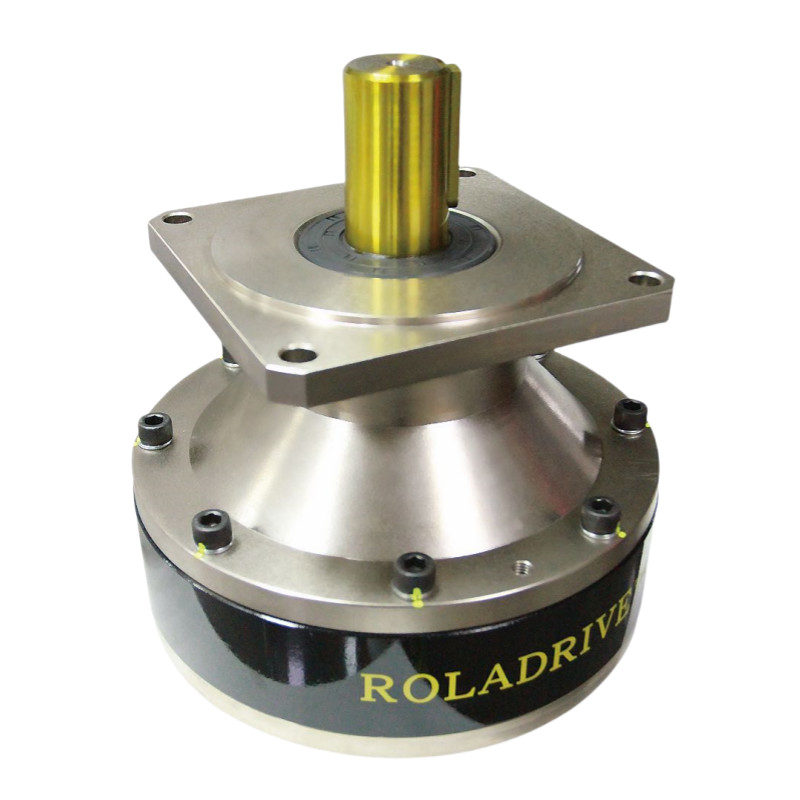

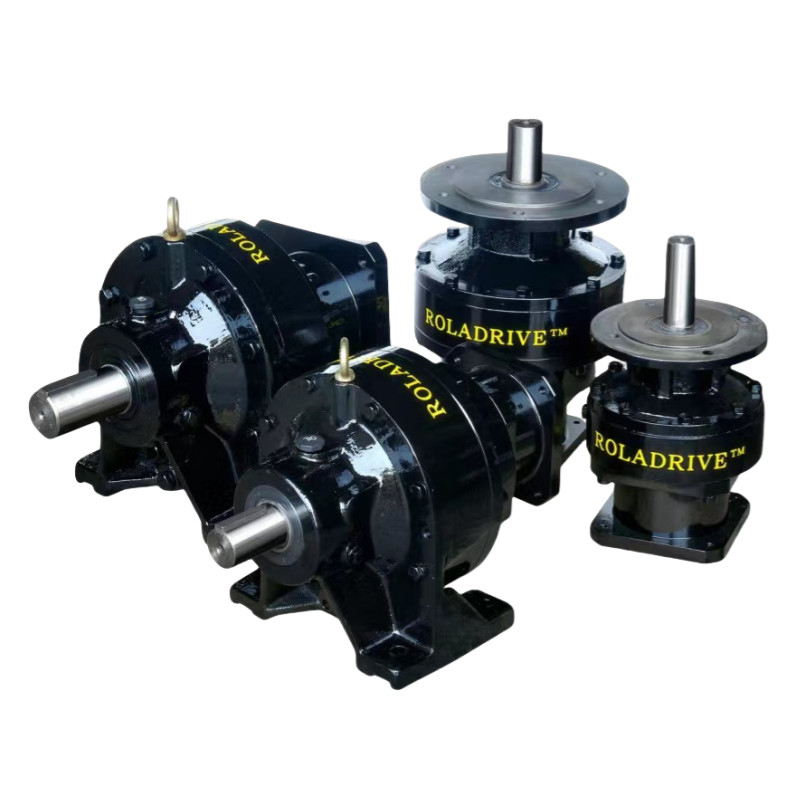

মাল্টি-টেন্ট জাল, উচ্চ অনমনীয়তা, উচ্চ টর্ক, দীর্ঘ সেবা জীবন, উচ্চ প্রভাব মেশিনের জন্য অত্যন্ত উপযুক্ত এবং দুই পর্যায়ের গ্রহীয় গিয়ার হ্রাসকারী প্রতিস্থাপন।
সংক্ষিপ্ত বিবরণ
প্রকারঃ TTGV/TTGH15 0-TTGV/TTGH390
প্রতিক্রিয়াঃ ≤7-10 Arc.min
অনুপাত: 1/15 - 1/100
ক্ষমতাঃ ১.০ কিলোওয়াট -৩০ কিলোওয়াট
নামমাত্র আউটপুট টর্কঃ 600NM -15000NM
টিটিজিভি/টিটিজিএইচএইচ টেকনিক্যাল স্পেসিফিকেশন টেবিল টিটিজিভি/টিটিজিএইচএইচ টেকনিক্যাল স্পেসিফিকেশন টেবিল | |||||||||||
স্পেসিফিকেশন | টিটিজিভি-১১০ TTGH-110 |
TTGV-150 টিটিজিএইচ-১৫০ |
TTGV-150 টিটিজিএইচ-১৫০ |
TTGV-220 TTGH-220 |
TTGV-270 টিটিজিএইচ-২৭০ |
TTGV-330 TTGH-330 |
টিটিজিভি-৩৯০ TTGH-390 |
টিটিজিভি-৪৫০ টিটিজিএইচ-৪৫০ |
টিটিজিভি-৫৫০ টিটিজিএইচ-৫৫০ |
টিটিজিভি-৬৫০ টিটিজিএইচ-৬৫০ |
|
অনুপাত | ১৫/২০/২৫/৩০ | ১৫/২০/২৫/৩০ | ১৫/২০/২৫/৩০ | ১৫/২০/২৫/৩০ | ১৫/২০/২৫/৩০ | ১৫/২০/২৫/৩০ | ১৫/২০/২৫/৩০ | ২০/২৫/৩০/৩৫ | ২০/২৫/৩০/৩৫ | ২০/২৫/৩০/৩৫ | |
৩৫/৪০/৫০/৬০ | ৩৫/৪০/৫০/৬০ | ৩৫/৪০/৫০/৬০ | ৩৫/৪০/৫০/৬০ | ৩৫/৪০/৫০/৬০ | ৩৫/৪০/৫০/৬০ | ৩৫/৪০/৫০/৬০ | ৪০/৫০/৬০/৭০ | ৪০/৫০/৬০/৭০ | ৪০/৫০/৬০/৭০ | ||
৭০/৮০ | ৭০/৮০/৯০/100 | ৭০/৮০/৯০/100 | ৭০/৮০/৯০/100 | ৭০/৮০/৯০/100 | ৭০/৮০/৯০/100 | ৮০/৯০/১০০/১২০ | ৮০/৯০/১০০/১২০ | ৮০/৯০/১০০/১২০ | |||
120 | 120 | 120 | 120 | 139 | 139 | 139 | |||||
নামমাত্র আউটপুট টর্ক | Nm কেজিএফ-এম |
400 | 600 | 1200 | 2100 | 5000 | 9500 | 15000 | 22000 | 40000 | 58000 |
ত্বরণ এবং ব্রেকিং টর্ক | Nm কেজিএফ-এম |
1200 | 1800 | 3600 | 6300 | 15000 | 28500 | 45000 | 66000 | 120000 | 174000 |
তাত্ক্ষণিক সর্বোচ্চ অনুমোদিত টর্ক | Nm কেজিএফ-এম |
2000 | 3000 | 6000 | 10500 | 25000 | 47500 | 75000 | 110000 | 200000 | 290000 |
নামমাত্র ইনপুট গতি | নং (রপিএম) |
3000 | 3000 | 3000 | 2000 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
সর্বাধিক অনুমোদিত ইনপুট গতি | Nmax (রপিএম) |
2500 | 5000 | 5000 | 4000 | 2000 | 2000 | 1500 | 1500 | 1500 | 1500 |
প্রতিক্রিয়া | arc.min | ≤৭0 | ≤৭0 | ≤৭0 | ≤৭0 | ≤৭0 | ≤ ৮0 | ≤১০0 | ≤৫0 | ≤৫0 | ≤৭0 |
সর্বাধিক অক্ষীয় শক্তি | এন | 4000 | 5000 | 7500 | 25000 | 75000 | 82000 | 120000 | 150000 | 220000 | 400000 |
কার্যকারিতা শুরু করুন | % | ≥ ৯০ | ≥ ৯০ | ≥ ৯০ | ≥ ৯০ | ≥ ৯০ | ≥ ৯০ | ≥ ৮৫ | ≥ ৮৫ | ≥ ৮৫ | ≥ ৮৫ |
শব্দ | ডিবি | < ৬২ | < ৬৩ | <৬৫ | <৬৫ | < ৭০ | < ৭০ | < ৭০ | < ৭০ | < ৭০ | <৭২ |
ওজন | কেজি | 15 | 33 | 43 | 80 | 136 | 225 | 350 | 515 |
