উচ্চ নির্ভুলতা ক্ষুদ্রতম স্ট্রেন ওয়েভ গিয়ারবক্স হ্রাসকারী টুপি সিরিজ হারমোনিক ড্রাইভ

উচ্চ নির্ভুলতা ক্ষুদ্রতম স্ট্রেন ওয়েভ গিয়ারবক্স হ্রাসকারী টুপি সিরিজ হারমোনিক ড্রাইভ

উচ্চ নির্ভুলতা স্ট্রেন ওয়েভ গিয়ারবক্স

মিনিয়েচার স্ট্রেন ওয়েভ গিয়ারবক্স

ক্ষুদ্র টেনশন ওয়েভ গিয়ারবক্স

উৎপত্তি স্থল:

জিয়াংসু, চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

মডেল 8, মডেল 11

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
পণ্য:
ক্ষুদ্রাকৃতির স্ট্রেন ওয়েভ রিডুসার
উপাদান:
ইস্পাত, অ্যালুমিনিয়াম, পলিউরেথেন, লেয়ার এবং সিলিং, লুব্রিকেন্টস
হ্রাসকৃত অনুপাত:
50, 80, 100
নেতিবাচক প্রতিক্রিয়া:
≤30 আর্ক সেকেন্ড
গড় ইনপুট গতি:
3500 r/মিনিট
জীবন নকশা:
১০০০ ঘন্টা
মডেল:
8, ১১
ওজন:
0.06 থেকে 0.27 কেজি
গ্যারান্টি:
১ বছর
প্রয়োগ:
রোবট, ক্রেটিং এবং প্যাকেজিং মেশিন, শক্তি
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
১টি সেট
মূল্য
To Be Negotiated
প্যাকেজিং বিবরণ
কার্টন বাক্স
ডেলিভারি সময়
3-4 সপ্তাহ
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
প্রতি মাসে 20000 সেট
পণ্যের বর্ণনা

উচ্চ নির্ভুলতা মিনিয়েচার স্ট্রেন ওয়েভ রিডিউসার


পণ্যের বর্ণনা

এলএস এবং এলএইচ সিরিজের মডেল 8 এবং মডেল 11 হারমোনিক ড্রাইভকে মিনি-আকৃতির স্টেইন ওয়েভ রিডাক্টর হিসাবে পরিচিত।

এলএস এবং এলএইচ সিরিজের ক্ষুদ্রতম স্টেইন ওয়েভ রিডিউসারগুলি খুব কমপ্যাক্ট প্যাকেজে উচ্চ অবস্থান নির্ভুলতা সরবরাহ করে।

এই মিনি টেনশন ওয়েভ গিয়ার হারমোনিক ড্রাইভ সেমিকন্ডাক্টর এবং রোবোটিক্স অ্যাপ্লিকেশনের জন্য উপযুক্ত, বিশেষ করে ছোট শিল্প এবং সহযোগী রোবটগুলির জন্য আর্ম অক্ষের শেষ,শিল্প যন্ত্রপাতি যেখানে ওজন একটি সমালোচনামূলক কারণ.

কিভাবে এটি কাজ করে

Flexspline এর ব্যাসার্ধ সামান্য ছোট এবং এর দাঁত সার্কুলার Spline এর চেয়ে দুইগুণ কম।তরঙ্গ জেনারেটরের উপবৃত্তাকার আকৃতির কারণে ফ্লেক্সপ্লাইনের দাঁতগুলি উপবৃত্তাকার বৃত্তাকার দুটি বিপরীত অঞ্চলে প্রবৃত্তাকার প্রধান অক্ষ জুড়ে জড়িত হয়. ওয়েভ জেনারেটরের প্রতি ১৮০ ডিগ্রি ঘড়ির কাঁটার দিক দিয়ে ঘড়ির কাঁটার দিকে ঘড়ির কাঁটার দিক থেকে এক দাঁত অগ্রসর হয়।ওয়েভ জেনারেটরের প্রতিটি সম্পূর্ণ ঘূর্ণন ঘড়ির কাঁটার দিক থেকে সিকুলার স্প্লিনের তুলনায় তার মূল অবস্থার থেকে দুই দাঁত দ্বারা ঘড়ির কাঁটার বিপরীতে চলতে থাকে.

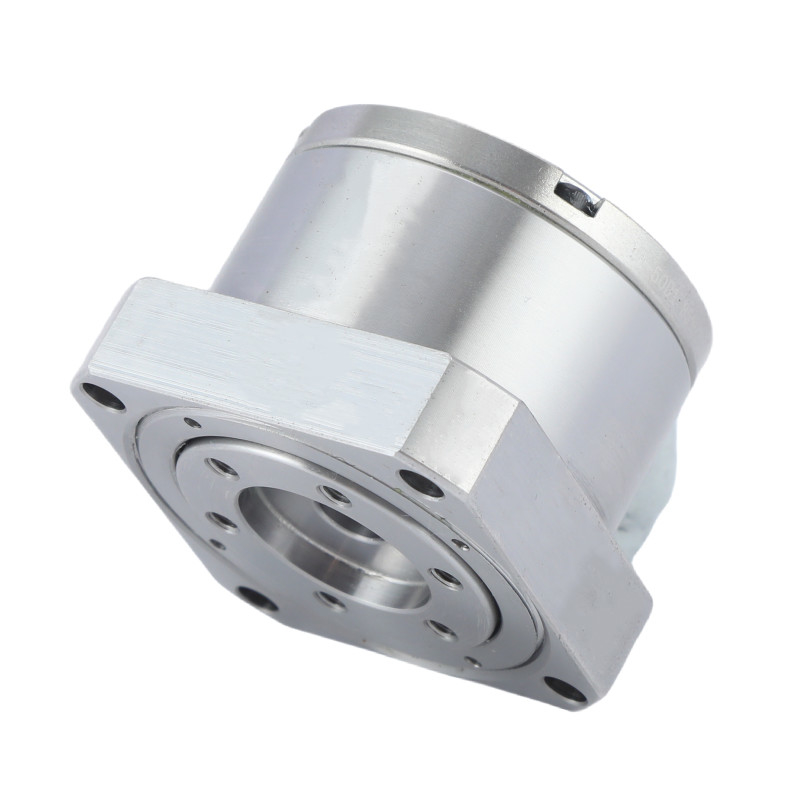

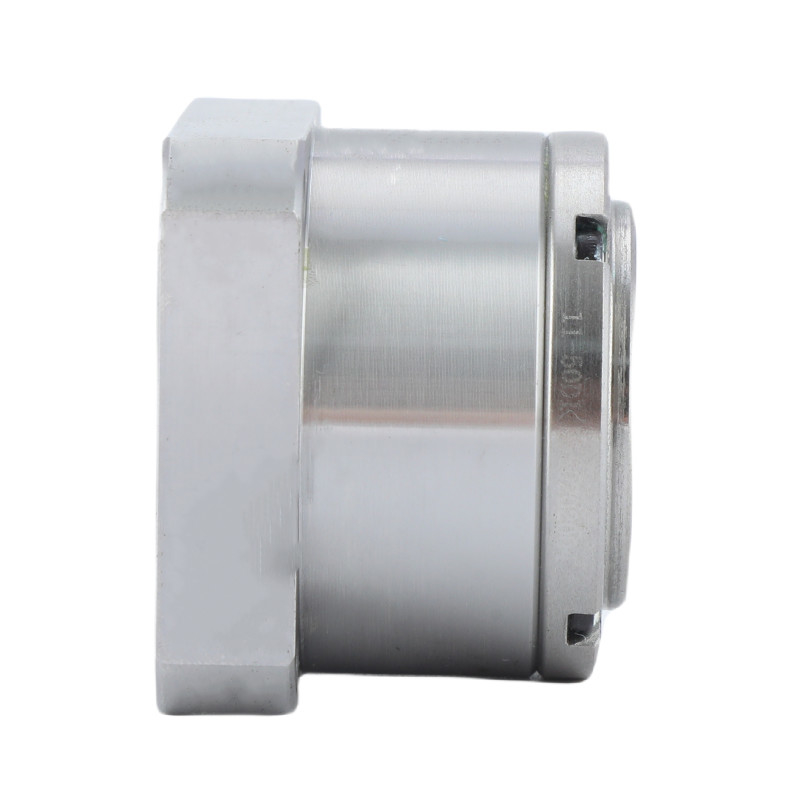

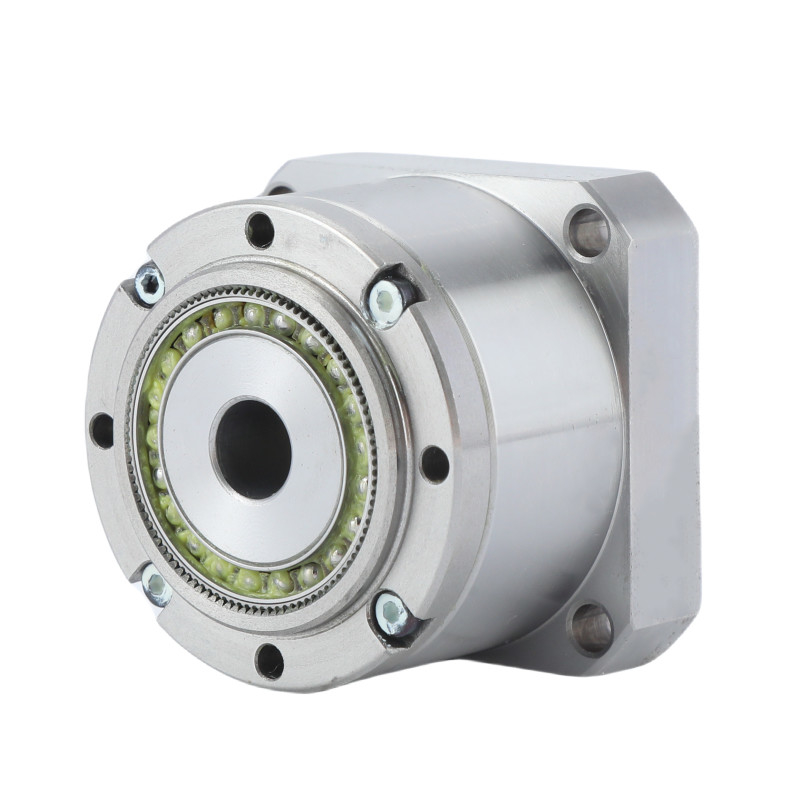

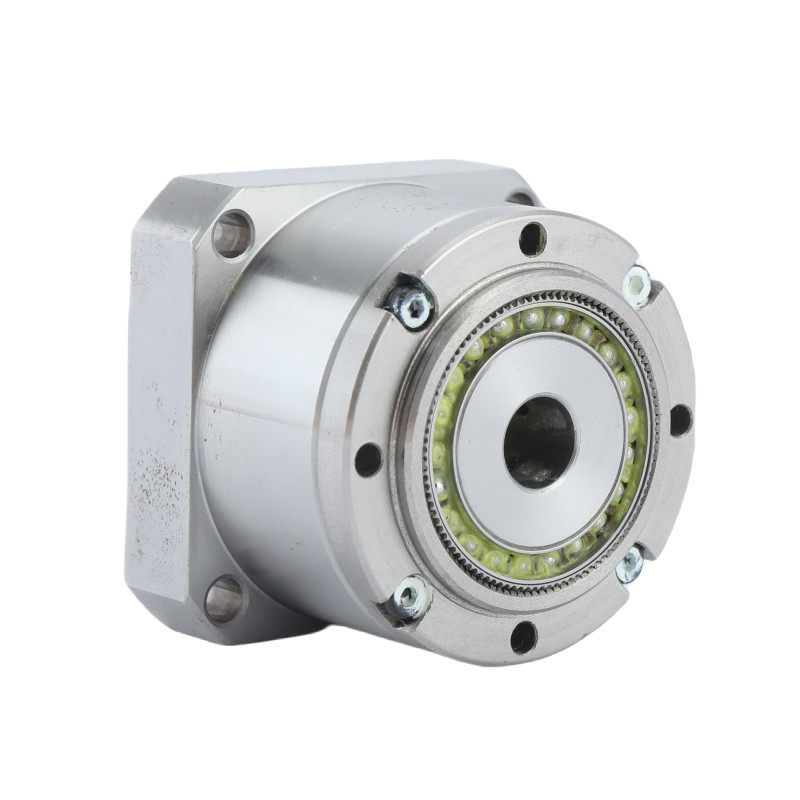

উচ্চ নির্ভুলতা ক্ষুদ্রতম স্ট্রেন ওয়েভ গিয়ারবক্স হ্রাসকারী টুপি সিরিজ হারমোনিক ড্রাইভ 0উচ্চ নির্ভুলতা ক্ষুদ্রতম স্ট্রেন ওয়েভ গিয়ারবক্স হ্রাসকারী টুপি সিরিজ হারমোনিক ড্রাইভ 1উচ্চ নির্ভুলতা ক্ষুদ্রতম স্ট্রেন ওয়েভ গিয়ারবক্স হ্রাসকারী টুপি সিরিজ হারমোনিক ড্রাইভ 2উচ্চ নির্ভুলতা ক্ষুদ্রতম স্ট্রেন ওয়েভ গিয়ারবক্স হ্রাসকারী টুপি সিরিজ হারমোনিক ড্রাইভ 3

মূল বৈশিষ্ট্য

অতি সমতল নকশামিনিয়েচার সিরিজটি একটি অতি-প্লেইন হারমোনিক ড্রাইভ ডিজাইন সরবরাহ করে, স্থান-সংকুচিত অ্যাপ্লিকেশনগুলির সাথে সামঞ্জস্যতা নিশ্চিত করে।

হালকা ওজন নির্মাণহালকা ওজনের উপকরণ দিয়ে ডিজাইন করা,ক্ষুদ্রপারফরম্যান্সের সাথে আপস না করে সামগ্রিক ওজনকে কমিয়ে দেয়।

কমপ্যাক্ট আকারএকটি ছোট ফর্ম ফ্যাক্টর সঙ্গে,ক্ষুদ্রসিরিজ হারমোনিক ড্রাইভ এমন অ্যাপ্লিকেশনগুলির জন্য আদর্শ যেখানে আকারের সীমাবদ্ধতা উদ্বেগজনক।

উচ্চ অনমনীয়তা ক্রস রোলার লেয়ারউচ্চ শক্ততা ক্রস-রোলার bearings ব্যবহার করে,ক্ষুদ্রএই সিরিজটি মসৃণ এবং সুনির্দিষ্ট গতি নিয়ন্ত্রণ নিশ্চিত করে, সামগ্রিক কর্মক্ষমতা বৃদ্ধি করে।

সর্বোচ্চ ইনপুট বৈশিষ্ট্যইন্টিগ্রেটেড টেনশন ওয়েভ রিডিউসার, একটি উচ্চ কার্যকারিতা ছোট মোটর সঙ্গে মিলিত,ক্ষুদ্রএকই গিয়ার অবস্থার অধীনে সর্বোচ্চ ইনপুট বৈশিষ্ট্যযুক্ত সিরিজ, সর্বোত্তম দক্ষতা এবং নির্ভরযোগ্যতা নিশ্চিত করে।

প্যারামিটার টেবিলের ক্ষুদ্রতম হারমোনিক ড্রাইভ

মডেল হ্রাস অনুপাত ইনপুট 2000r/min এ নামমাত্র টর্ক স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক সর্বাধিক অনুমোদিত ইনপুট ঘূর্ণন গতি
(গ্রীস)
অনুমোদিত গড় ইনপুট ঘূর্ণন গতি
(গ্রীস)
প্রতিক্রিয়া ওজন ডিজাইন লাইফ
Nm কেজিএফএম Nm কেজিএফএম Nm কেজিএফএম Nm কেজিএফএম r/min r/min আর্ক সেক কেজি ঘন্টা
8 50 1.8 0.18 3.3 0.34 2.3 0.23 6.6 0.67 8500 3500 ≤40 0.06 10000
100 2.4 0.24 4.8 0.49 3.3 0.34 9 0.92 10000
11 50 3.5 0.36 8.3 0.85 5.5 0.56 17 1.73 8500 3500 ≤30 0.27 10000
80 4.5 0.46 9.9 1.01 8 0.82 22.5 2.3 10000
100 5 0.51 11 1.12 8.9 0.91 25 2.55 10000



এর মূল বৈশিষ্ট্যএলএস এবং এলএইচ সিরিজের মিনিয়েচার স্টেইন ওয়েভ রিডিউসার
পণ্য মিনি টেনশন ওয়েভ রিডিউসার হারমোনিক ড্রাইভ
উপাদান
ইস্পাত, অ্যালুমিনিয়াম, পলিউরেথেন, লেয়ার এবং সিলিং, লুব্রিকেন্টস
হ্রাস অনুপাত
50, ৮০, ১০০
প্রতিক্রিয়া
৩০ আর্ক সেকেন্ডের কম
গড় ইনপুট গতি
৩৫০০ ঘন্টা/মিনিট
সর্বাধিক ইনপুট গতি
8500 r/min
ডিজাইন লাইফ
১০০০ ঘন্টা
মডেল
8, ১১
ওজন
0.০৬ থেকে ০.২৭ কেজি
গ্যারান্টি ১ বছর

অ্যাপ্লিকেশন

উচ্চ নির্ভুলতা ক্ষুদ্রতম স্ট্রেন ওয়েভ গিয়ারবক্স হ্রাসকারী টুপি সিরিজ হারমোনিক ড্রাইভ 4   উচ্চ নির্ভুলতা ক্ষুদ্রতম স্ট্রেন ওয়েভ গিয়ারবক্স হ্রাসকারী টুপি সিরিজ হারমোনিক ড্রাইভ 5   উচ্চ নির্ভুলতা ক্ষুদ্রতম স্ট্রেন ওয়েভ গিয়ারবক্স হ্রাসকারী টুপি সিরিজ হারমোনিক ড্রাইভ 6
উৎপাদন ব্যবস্থা এয়ারস্পেস হিউমনোড রোবট
