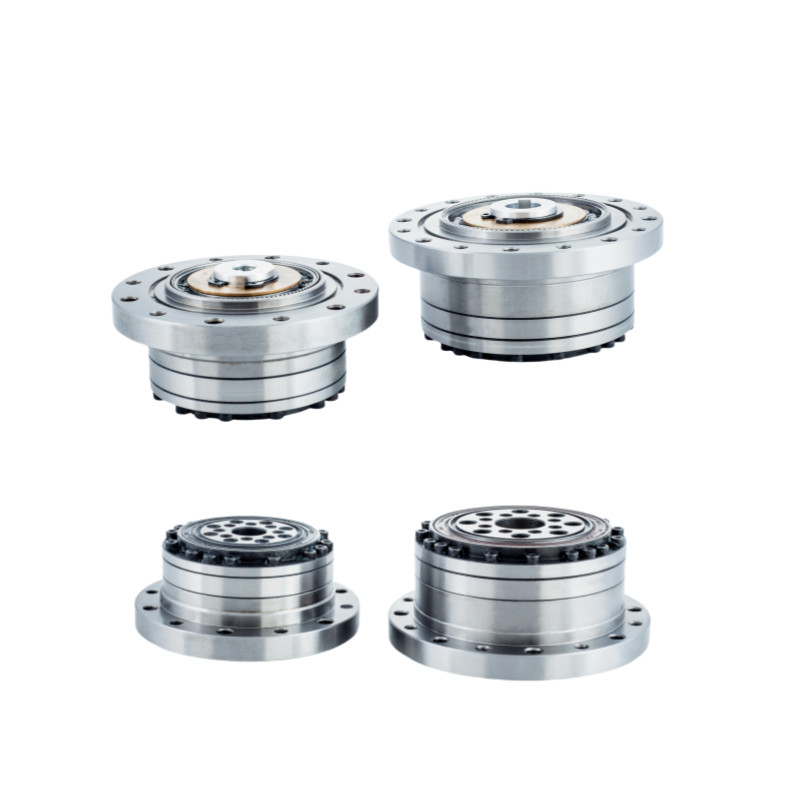

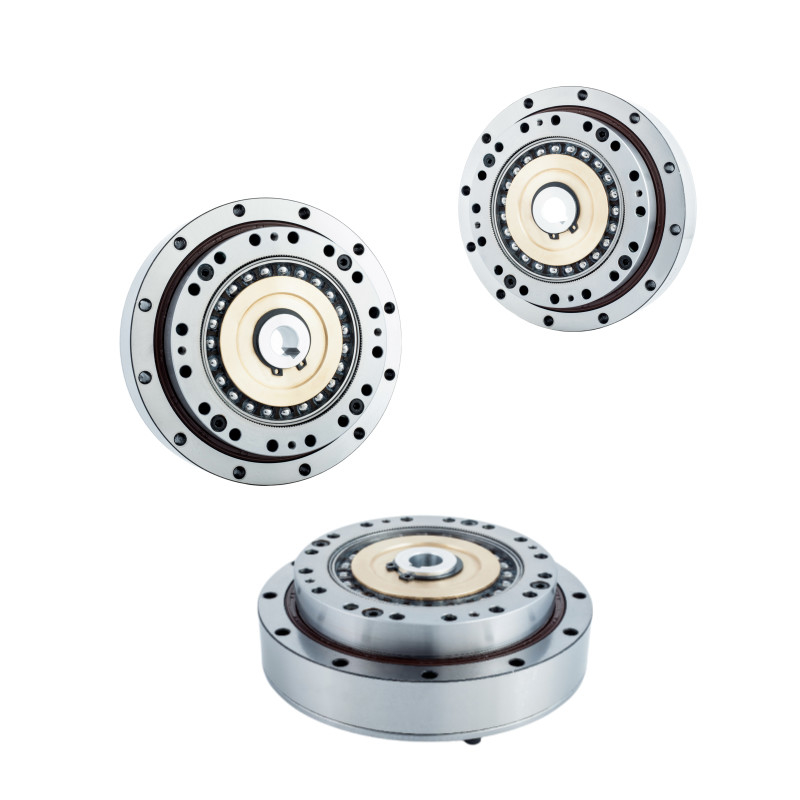

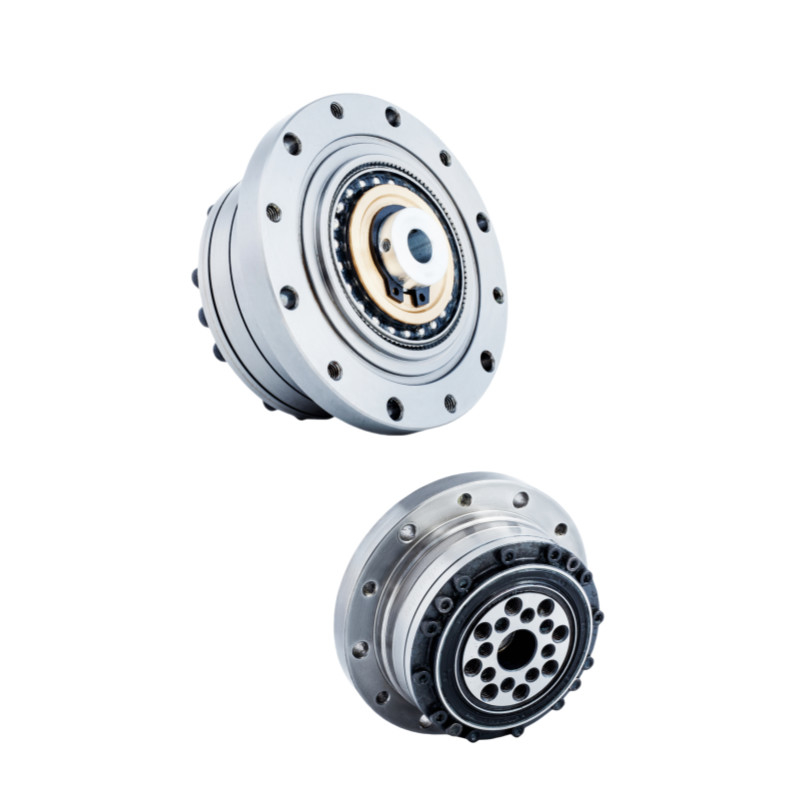

Name: কমপ্যাক্ট হারমোনিক স্পিড রিডিউসার স্ট্রেন ওয়েভ গিয়ার মডেল 25 কাস্টমাইজড
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSN-25-XX-U-II
Availability: InStock

বাড়ি > পণ্য > হারমোনিক ড্রাইভ >

কমপ্যাক্ট হারমোনিক স্পিড রিডিউসার স্ট্রেন ওয়েভ গিয়ার মডেল 25 কাস্টমাইজড

কম্প্যাক্ট হারমোনিক স্পিড রিডাক্টর

কাস্টমাইজড হারমোনিক গতি হ্রাসকারী

কমপ্যাক্ট টেনশন ওয়েভ গিয়ার

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

LSN-25-XX-U-II

আমাদের সাথে যোগাযোগ

একটি উদ্ধৃতি অনুরোধ করুন

কমপ্যাক্ট হারমোনিক স্পিড রিডিউসার স্ট্রেন ওয়েভ গিয়ার মডেল 25 কাস্টমাইজড

পণ্যের বিবরণ

পণ্য:

মডেল 25 স্ট্রেন ওয়েভ রিডুসার গিয়ারস

হ্রাসকৃত অনুপাত:

50:1, 80:1, 100:1, 120:1

নেতিবাচক প্রতিক্রিয়া:

≤20 আর্ক সেকেন্ড

2000r/মিনিট ইনপুটে টর্ক রেট করা হয়েছে:

39 Nm থেকে 67 Nm

স্টার্ট এবং স্টপে পিক টর্ক:

98 থেকে 167 Nm

গড় ইনপুট গতি:

3500 r/মিনিট

সর্বোচ্চ ইনপুট গতি:

5600 r/মিনিট

জীবন নকশা:

15000 ঘন্টা

বৈশিষ্ট্য:

উচ্চ টর্ক ক্ষমতা, উচ্চ নির্ভুলতা, উচ্চ নির্ভুলতা, জিরো ব্যাকল্যাশ

ওজন:

1.14 কেজি

প্রয়োগ:

কাঠ, হালকা ধাতু এবং প্লাস্টিকের মেশিন টুলস, স্পেস ইকুইপমেন্ট, অপটিক্যাল মেশিন

গ্যারান্টি:

১ বছর

পেমেন্ট ও শিপিংয়ের শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ

১টি সেট

মূল্য

To Be Negotiated

প্যাকেজিং বিবরণ

কার্টন বাক্স

ডেলিভারি সময়

3-4 সপ্তাহ

পরিশোধের শর্ত

টি/টি

যোগানের ক্ষমতা

প্রতি মাসে 20000 সেট

সম্পর্কিত পণ্য

হালকা ওজন ২.৪৭ কেজি মডেল ৩২ টেনশন ওয়েভ রিডিউসার লো ব্যাকল্যাশ হারমোনিক গিয়ার ইউনিট

সেরা দাম পান

নিম্ন প্রতিক্রিয়া এবং উচ্চ দক্ষতা মডেল 25 টেনশন ওয়েভ রিডিউসার অতি হালকা হারমোনিক গিয়ার ইউনিট

সেরা দাম পান

উচ্চ হ্রাস অনুপাত LSN সিরিজ মডেল 20 স্ট্রেন ওয়েভ রিডাক্টর 0.73kg হালকা ওজন গিয়ার ইউনিট

সেরা দাম পান

কমপ্যাক্ট এবং হালকা ডিজাইন এলএসএন সিরিজ স্ট্রেন ওয়েভ রিডিউসার মডেল 14 গিয়ার ইউনিট

সেরা দাম পান

আমাদের সাথে যোগাযোগ

যোগাযোগ করুন

পণ্যের বর্ণনা

30% হালকা হারমোনিক রিডাক্টর গিয়ার টেনশন ওয়েভ রিডাক্টর

এলএসএন সিরিজের হারমোনিক রিডাক্টর এমন অ্যাপ্লিকেশনগুলির জন্য আদর্শ যেখানে ওজন একটি সমালোচনামূলক কারণ, তবে উচ্চ টর্ক এবং শূন্য প্রতিক্রিয়া প্রয়োজন।LSN - 25 - XX - U - II একটি উচ্চ টর্ক হাউজড উপাদান গিয়ার সেট একটি স্পষ্টতা ক্রস রোল আউটপুট ভারবহন & flange সঙ্গে মিলিত হয়এটি একটি খুব কমপ্যাক্ট, শক্তিশালী এবং ব্যবহার করা সহজ গিয়ারহেড সমাধান। এটি 50: 1 থেকে 120 অনুপাত সহ 5 টি আকারে পাওয়া যায়ঃ1.

কিভাবে এটি কাজ করে

Flexspline এর ব্যাসার্ধ সামান্য ছোট এবং এর দাঁত সার্কুলার Spline এর চেয়ে দুইগুণ কম।তরঙ্গ জেনারেটরের উপবৃত্তাকার আকৃতির কারণে ফ্লেক্সপ্লাইনের দাঁতগুলি উপবৃত্তাকার বৃত্তাকার দুটি বিপরীত অঞ্চলে প্রবৃত্তাকার প্রধান অক্ষ জুড়ে জড়িত হয়. ওয়েভ জেনারেটরের প্রতি ১৮০ ডিগ্রি ঘড়ির কাঁটার দিক দিয়ে ঘড়ির কাঁটার দিকে ঘড়ির কাঁটার দিক থেকে এক দাঁত অগ্রসর হয়।ওয়েভ জেনারেটরের প্রতিটি সম্পূর্ণ ঘূর্ণন ঘড়ির কাঁটার দিক থেকে সিকুলার স্প্লিনের তুলনায় তার মূল অবস্থার থেকে দুই দাঁত দ্বারা ঘড়ির কাঁটার বিপরীতে চলতে থাকে.

কমপ্যাক্ট হারমোনিক স্পিড রিডিউসার স্ট্রেন ওয়েভ গিয়ার মডেল 25 কাস্টমাইজড 0

মূল বৈশিষ্ট্য

শূন্য প্রতিক্রিয়া
স্টার্ট এবং স্টপ এ পিক টর্কঃ 98Nm থেকে 167Nm
হ্রাস অনুপাত ৫০ঃ১ থেকে ১২০:1
স্ট্যান্ডার্ড সিরিজের তুলনায় 30% কম গড় ওজন
উচ্চ বাঁকানো অনমনীয়তা
উচ্চ দক্ষতা
কম্প্যাক্ট এবং সহজ নকশা
শক্তিশালী ক্রস রোল আউটপুট লেয়ার
সরাসরি লোড মাউন্ট করার জন্য আউটপুট ফ্ল্যাঞ্জ

সুবিধা

হালকা ওজন কাঠামোটি অনুকূল নকশা এবং উচ্চমানের উপকরণ ব্যবহারের মাধ্যমে অর্জন করা হয়, যার ফলে পণ্যের ওজন 30% উল্লেখযোগ্যভাবে হ্রাস পায়।

নমনীয় চাকা জন্য কাপ আকৃতির স্ট্যান্ডার্ড ব্যারেল কাঠামো, উচ্চ অনমনীয়তা পূর্ণ রোল ক্রস bearings সঙ্গে মিলিত।

স্ব-বিকাশিত সিএমপি তাপ চিকিত্সা প্রক্রিয়া ব্যবহার করে, এলএস দাঁত প্রোফাইল নকশা 1um ট্র্যাক নির্ভুলতার সাথে সুনির্দিষ্ট গ্রাইন্ডিং নিশ্চিত করে।

কমপ্যাক্ট এবং সংক্ষিপ্ত কাঠামোগত নকশা, শূন্য প্রতিক্রিয়া, সরাসরি মোটর সংযোগ, এবং সুবিধাজনক ইনস্টলেশন।

ইনপুট এবং আউটপুট কোএক্সিয়াল।

দুর্দান্ত অবস্থানগত নির্ভুলতা এবং পুনরাবৃত্তিযোগ্যতা।

স্পেসিফিকেশন শীট

মডেল	হ্রাস অনুপাত	ইনপুট 2000r/min এ নামমাত্র টর্ক		স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক		গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান		অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক		সর্বাধিক অনুমোদিত ইনপুট ঘূর্ণন গতি	অনুমোদিত গড় ইনপুট ঘূর্ণন গতি	প্রতিক্রিয়া	ওজন	ডিজাইন লাইফ
		ইনপুট 2000r/min এ নামমাত্র টর্ক		স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক		গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান		অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক		গ্রীস	গ্রীস	প্রতিক্রিয়া	ওজন	ডিজাইন লাইফ
		Nm	কেজিএফএম	Nm	কেজিএফএম	Nm	কেজিএফএম	Nm	কেজিএফএম	r/min	r/min	আর্ক সেক	কেজি	ঘন্টা
25	50	39	4	98	10	55	5.6	186	19	5600	3500	≤20	1.14	10000
	80	63	6.4	137	14	87	8.9	255	26					15000
	100	67	6.8	157	16	108	11	284	29					15000
	120	67	6.8	167	17	108	11	304	31					15000

অঙ্কন

কমপ্যাক্ট হারমোনিক স্পিড রিডিউসার স্ট্রেন ওয়েভ গিয়ার মডেল 25 কাস্টমাইজড 5

	এলএসএন-২ মডেল ২৫ হারমোনিক রিডসারের মূল বৈশিষ্ট্য
	পণ্য	মডেল ২৫ হারমোনিক ড্রাইভ ইউনিট
	উপাদান	তরঙ্গ জেনারেটর, ফ্লেক্সপ্লাইন, সার্কুলার স্প্লাইন
	হ্রাস অনুপাত	50:1, ৮০:1, ১০০:1১২০:1
	প্রতিক্রিয়া	২০ আর্ক সেকেন্ডের কম
	গড় ইনপুট গতি	৩৫০০ ঘন্টা/মিনিট
	সর্বাধিক ইনপুট গতি	5600 r/min
	ডিজাইন লাইফ	১৫০০০ ঘন্টা
	মডেল	25
	ওজন	1.১৪ কেজি
	গ্যারান্টি	১ বছর

অ্যাপ্লিকেশন


শিল্প রোবট	হিউমনোড রোবট	সেমিকন্ডাক্টর
