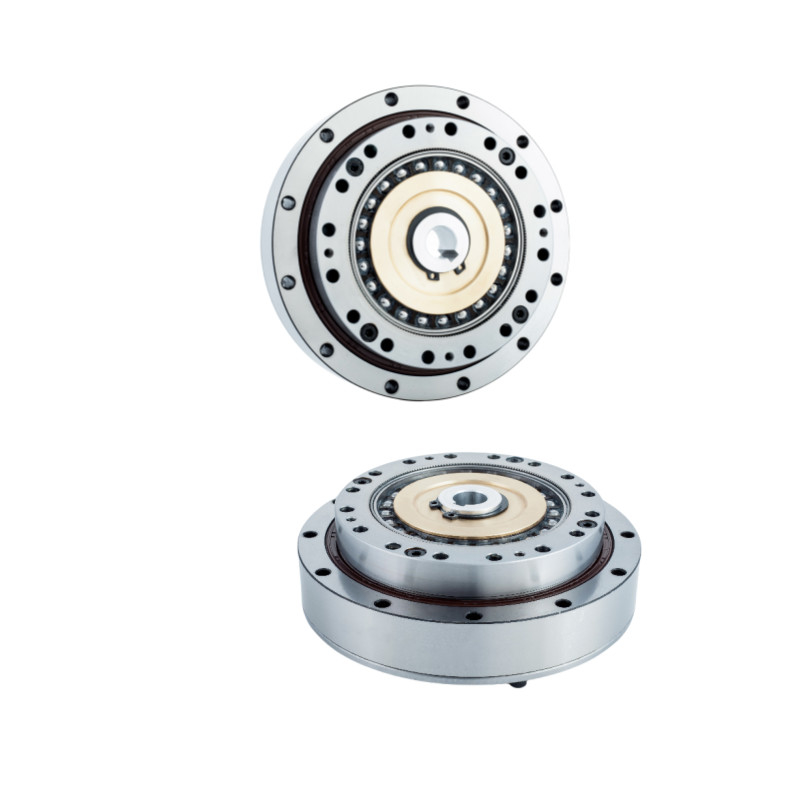

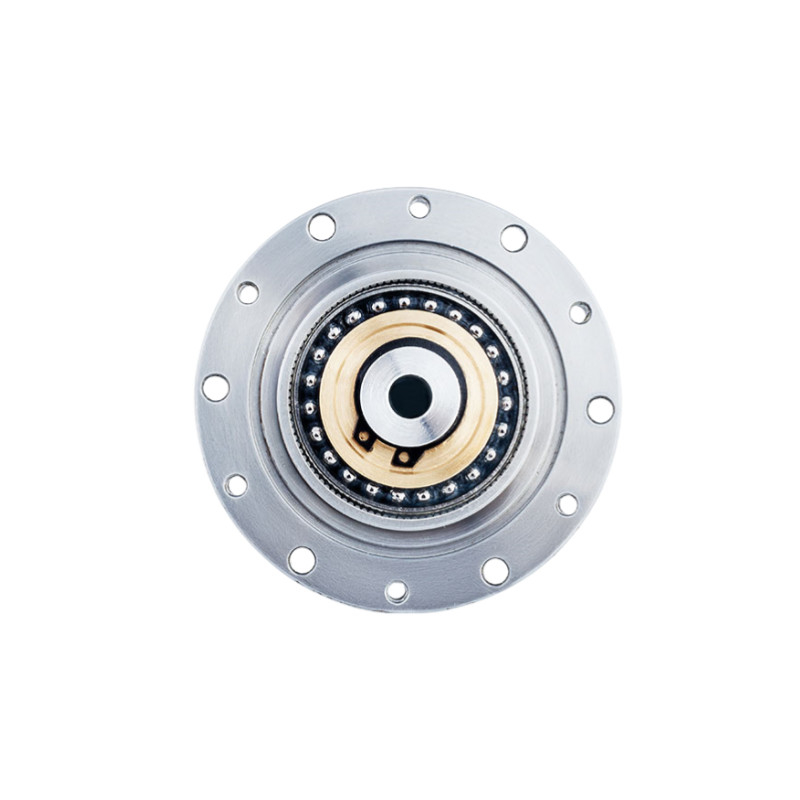

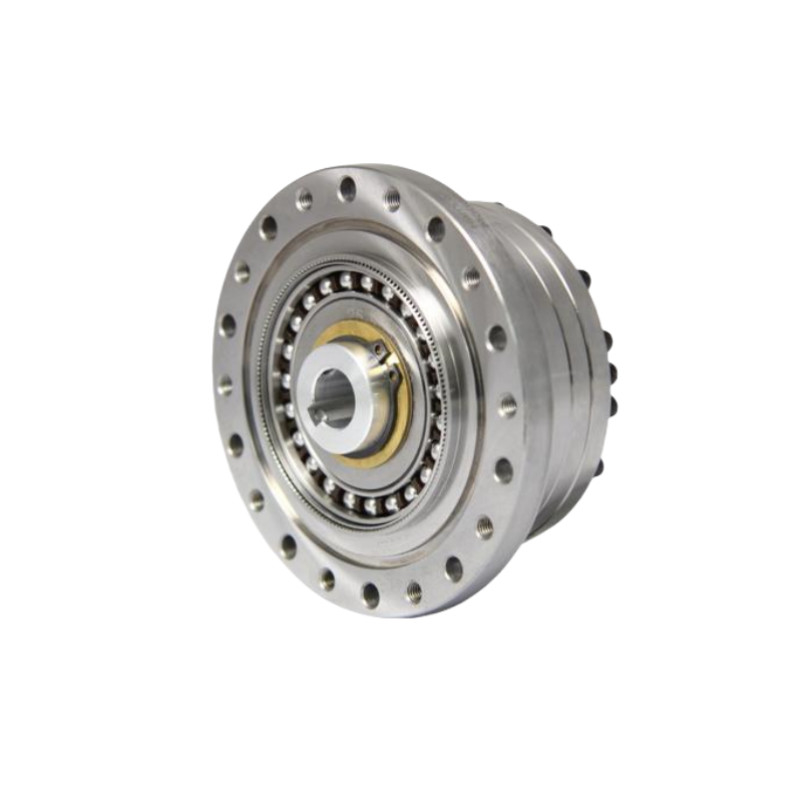

শক্তিশালী হারমোনিক ওয়েভ স্ট্রেন গিয়ার মডেল 17 ক্রস রোলার আউটপুট বিয়ারিং

শক্তিশালী টেনশন গিয়ার

মডেল ১৭ টেনশন গিয়ার

শক্তিশালী তরঙ্গ গিয়ার

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

LSN-17-XX-U-II

আমাদের সাথে যোগাযোগ

একটি উদ্ধৃতি অনুরোধ করুন

শক্তিশালী হারমোনিক ওয়েভ স্ট্রেন গিয়ার মডেল 17 ক্রস রোলার আউটপুট বিয়ারিং

পণ্যের বিবরণ

পণ্য:

মডেল 17 স্ট্রেন ওয়েভ রিডুসার গিয়ারস

উপাদান:

ওয়েভ জেনারেটর, ফ্লেক্সপ্লাইন, সার্কুলার স্প্লাইন

হ্রাসকৃত অনুপাত:

50:1, 80:1, 100:1, 120:1

নেতিবাচক প্রতিক্রিয়া:

≤20 আর্ক সেকেন্ড

2000r/মিনিট ইনপুটে টর্ক রেট করা হয়েছে:

16 Nm থেকে 24 Nm

স্টার্ট এবং স্টপে পিক টর্ক:

34 থেকে 54 Nm

গড় ইনপুট গতি:

3500 r/মিনিট

সর্বোচ্চ ইনপুট গতি:

7300 r/মিনিট

জীবন নকশা:

15000 ঘন্টা

বৈশিষ্ট্য:

উচ্চ টর্ক ক্ষমতা, উচ্চ নির্ভুলতা এবং কম ব্যাকল্যাশ

ওজন:

0.52 কেজি

প্রয়োগ:

নতুন শক্তি শিল্প, রোবোটিক্স, যোগাযোগ সরঞ্জাম

গ্যারান্টি:

১ বছর

পেমেন্ট ও শিপিংয়ের শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ

১টি সেট

মূল্য

To Be Negotiated

প্যাকেজিং বিবরণ

কার্টন বাক্স

ডেলিভারি সময়

3-4 সপ্তাহ

পরিশোধের শর্ত

টি/টি

যোগানের ক্ষমতা

প্রতি মাসে 20000 সেট

সম্পর্কিত পণ্য

হালকা ওজন ২.৪৭ কেজি মডেল ৩২ টেনশন ওয়েভ রিডিউসার লো ব্যাকল্যাশ হারমোনিক গিয়ার ইউনিট

সেরা দাম পান

নিম্ন প্রতিক্রিয়া এবং উচ্চ দক্ষতা মডেল 25 টেনশন ওয়েভ রিডিউসার অতি হালকা হারমোনিক গিয়ার ইউনিট

সেরা দাম পান

উচ্চ হ্রাস অনুপাত LSN সিরিজ মডেল 20 স্ট্রেন ওয়েভ রিডাক্টর 0.73kg হালকা ওজন গিয়ার ইউনিট

সেরা দাম পান

কমপ্যাক্ট এবং হালকা ডিজাইন এলএসএন সিরিজ স্ট্রেন ওয়েভ রিডিউসার মডেল 14 গিয়ার ইউনিট

সেরা দাম পান

আমাদের সাথে যোগাযোগ

যোগাযোগ করুন

পণ্যের বর্ণনা

উচ্চ দক্ষতা হারমোনিক গিয়ার LSN - II শক্তিশালী ক্রস রোলার আউটপুট লেয়ারিং টেনশন ওয়েভ রিডিউসার

Name: শক্তিশালী হারমোনিক ওয়েভ স্ট্রেন গিয়ার মডেল 17 ক্রস রোলার আউটপুট বিয়ারিং
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSN-17-XX-U-II
Availability: InStock

এলএসএন সিরিজটি একটি উচ্চ টর্ক হাউজড উপাদান গিয়ার সেট যা একটি সুনির্দিষ্ট ক্রস রোলার আউটপুট বিয়ারিং এবং ফ্ল্যাঞ্জের সাথে মিলিত। এটি একটি খুব কমপ্যাক্ট, শক্তিশালী এবং ব্যবহার করা সহজ গিয়ারহেড সমাধান।LSN II সিরিজ 50 অনুপাত সঙ্গে 5 মাপ পাওয়া যায়১ থেকে ১৬০ঃ1. আপনার অ্যাপ্লিকেশন উচ্চ টর্ক প্রয়োজন হয় না, LSN সিরিজ গিয়ারহেড একটি মহান বিকল্প গিয়ারহেড হয়। একটি হালকা ওজন সংস্করণ আছে।

এলএসএন সিরিজ হল হালকা ওজনের পণ্য লাইন, যা যান্ত্রিক সরঞ্জামগুলির ওজন হ্রাস করতে এবং শিল্প রোবটগুলির হালকা ওজনের নির্মাণকে সহজতর করার জন্য ডিজাইন করা হয়েছে।এটি শিল্প রোবটগুলির জন্য উচ্চতর গতি এবং বর্ধিত দরকারী লোড ক্ষমতা সক্ষম করে.

মূল বৈশিষ্ট্য

শূন্য প্রতিক্রিয়া
স্টার্ট এবং স্টপ এ পিক টর্কঃ 34Nm থেকে 54Nm
সিই মার্কিং
হ্রাস অনুপাত ৫০ঃ১ থেকে ১২০:1
উচ্চ বাঁকানো অনমনীয়তা
উচ্চ দক্ষতা
কম্প্যাক্ট এবং সহজ নকশা
শক্তিশালী ক্রস রোল আউটপুট লেয়ার
সরাসরি লোড মাউন্ট করার জন্য আউটপুট ফ্ল্যাঞ্জ

সুবিধা

হালকা ওজন কাঠামোটি অনুকূল নকশা এবং উচ্চমানের উপকরণ ব্যবহারের মাধ্যমে অর্জন করা হয়, যার ফলে পণ্যের ওজন 30% উল্লেখযোগ্যভাবে হ্রাস পায়।

নমনীয় চাকা জন্য কাপ আকৃতির স্ট্যান্ডার্ড ব্যারেল কাঠামো, উচ্চ অনমনীয়তা পূর্ণ রোল ক্রস bearings সঙ্গে মিলিত।

স্ব-বিকাশিত সিএমপি তাপ চিকিত্সা প্রক্রিয়া ব্যবহার করে, এলএস দাঁত প্রোফাইল নকশা 1um ট্র্যাক নির্ভুলতার সাথে সুনির্দিষ্ট গ্রাইন্ডিং নিশ্চিত করে।

কমপ্যাক্ট এবং সংক্ষিপ্ত কাঠামোগত নকশা, শূন্য প্রতিক্রিয়া, সরাসরি মোটর সংযোগ, এবং সুবিধাজনক ইনস্টলেশন।

ইনপুট এবং আউটপুট কোএক্সিয়াল।

দুর্দান্ত অবস্থানগত নির্ভুলতা এবং পুনরাবৃত্তিযোগ্যতা।

স্পেসিফিকেশন শীট

মডেল	হ্রাস অনুপাত	ইনপুট 2000r/min এ নামমাত্র টর্ক		স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক		গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান		অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক		সর্বাধিক অনুমোদিত ইনপুট ঘূর্ণন গতি	অনুমোদিত গড় ইনপুট ঘূর্ণন গতি	প্রতিক্রিয়া	ওজন	ডিজাইন লাইফ
		ইনপুট 2000r/min এ নামমাত্র টর্ক		স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক		গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান		অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক		গ্রীস	গ্রীস	প্রতিক্রিয়া	ওজন	ডিজাইন লাইফ
		Nm	কেজিএফএম	Nm	কেজিএফএম	Nm	কেজিএফএম	Nm	কেজিএফএম	r/min	r/min	আর্ক সেক	কেজি	ঘন্টা
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤20	0.39	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000

অঙ্কন

শক্তিশালী হারমোনিক ওয়েভ স্ট্রেন গিয়ার মডেল 17 ক্রস রোলার আউটপুট বিয়ারিং 1

	এলএসএন-২ মডেল ১৭ হারমোনিক রিডসারের মূল বৈশিষ্ট্য
	পণ্য	মডেল ১৭ হারমোনিক ড্রাইভ ইউনিট
	উপাদান	তরঙ্গ জেনারেটর, ফ্লেক্সপ্লাইন, সার্কুলার স্প্লাইন
	হ্রাস অনুপাত	50:1, ৮০:1, ১০০:1১২০:1
	প্রতিক্রিয়া	২০ আর্ক সেকেন্ডের কম
	গড় ইনপুট গতি	৩৫০০ ঘন্টা/মিনিট
	সর্বাধিক ইনপুট গতি	৭৩০০ ঘূর্ণন/মিনিট
	ডিজাইন লাইফ	১৫০০০ ঘন্টা
	মডেল	17
	ওজন	0৫২ কেজি
	গ্যারান্টি	১ বছর
