হাই রিডাকশন হারমোনিক ড্রাইভ গিয়ার বক্স রোবোটিক্সের জন্য স্ট্রেন ওয়েভ রিডাক্টর

হাই রিডাকশন হারমোনিক ড্রাইভ গিয়ার বক্স রোবোটিক্সের জন্য স্ট্রেন ওয়েভ রিডাক্টর

Name: হাই রিডাকশন হারমোনিক ড্রাইভ গিয়ার বক্স রোবোটিক্সের জন্য স্ট্রেন ওয়েভ রিডাক্টর
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSN-14-XX-U-II
Availability: InStock

হাই রিডাকশন হারমোনিক ড্রাইভ গিয়ারবক্স

স্ট্রেন ওয়েভ হারমোনিক ড্রাইভ গিয়ারবক্স

হারমোনিক স্ট্রেন্স ওয়েভ রিডিউসার

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

LSN-14-XX-U-II

আমাদের সাথে যোগাযোগ

একটি উদ্ধৃতি অনুরোধ করুন

হাই রিডাকশন হারমোনিক ড্রাইভ গিয়ার বক্স রোবোটিক্সের জন্য স্ট্রেন ওয়েভ রিডাক্টর

পণ্যের বিবরণ

মডেল:

পণ্য:

মডেল 14 স্ট্রেন ওয়েভ রিডুসার

উপাদান:

ওয়েভ জেনারেটর, ফ্লেক্সপ্লাইন, সার্কুলার স্প্লাইন

হ্রাসকৃত অনুপাত:

50:1, 80:1, 100:1, 120:1

নেতিবাচক প্রতিক্রিয়া:

≤20 আর্ক সেকেন্ড

2000r/মিনিট ইনপুটে টর্ক রেট করা হয়েছে:

5.৪ থেকে ৭.৮ এনএম

স্টার্ট এবং স্টপে পিক টর্ক:

১৮ থেকে ২৮ এনএম

গড় ইনপুট গতি:

3500 r/মিনিট

জীবন নকশা:

15000 ঘন্টা

বৈশিষ্ট্য:

উচ্চ টর্ক ক্ষমতা, উচ্চ নির্ভুলতা এবং কম ব্যাকল্যাশ

ওজন:

0.39 কেজি

প্রয়োগ:

নতুন শক্তি শিল্প, রোবোটিক্স, মহাকাশ, সিএনসি মেশিন

গ্যারান্টি:

১ বছর

পেমেন্ট ও শিপিংয়ের শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ

১টি সেট

মূল্য

To Be Negotiated

প্যাকেজিং বিবরণ

কার্টন বাক্স

ডেলিভারি সময়

3-4 সপ্তাহ

পরিশোধের শর্ত

টি/টি

যোগানের ক্ষমতা

প্রতি মাসে 20000 সেট

সম্পর্কিত পণ্য

হালকা ওজন ২.৪৭ কেজি মডেল ৩২ টেনশন ওয়েভ রিডিউসার লো ব্যাকল্যাশ হারমোনিক গিয়ার ইউনিট

সেরা দাম পান

নিম্ন প্রতিক্রিয়া এবং উচ্চ দক্ষতা মডেল 25 টেনশন ওয়েভ রিডিউসার অতি হালকা হারমোনিক গিয়ার ইউনিট

সেরা দাম পান

উচ্চ হ্রাস অনুপাত LSN সিরিজ মডেল 20 স্ট্রেন ওয়েভ রিডাক্টর 0.73kg হালকা ওজন গিয়ার ইউনিট

সেরা দাম পান

কমপ্যাক্ট এবং হালকা ডিজাইন এলএসএন সিরিজ স্ট্রেন ওয়েভ রিডিউসার মডেল 14 গিয়ার ইউনিট

সেরা দাম পান

আমাদের সাথে যোগাযোগ

যোগাযোগ করুন

পণ্যের বর্ণনা

উচ্চ হ্রাস অনুপাত হারমোনিক গিয়ার টেনশন ওয়েভ হ্রাসকারী

এলএসএন সিরিজ হ'ল একটি উচ্চ টর্ক হাউজড উপাদান গিয়ার সেট যা একটি সুনির্দিষ্ট ক্রস রোল আউটপুট বিয়ারিং এবং ফ্ল্যাঞ্জের সাথে মিলিত। এটি একটি খুব কমপ্যাক্ট, শক্তিশালী এবং ব্যবহার করা সহজ গিয়ারহেড সমাধান।LSN II সিরিজ 50 অনুপাত সঙ্গে 5 মাপ পাওয়া যায়১ থেকে ১৬০ঃ1. আপনার অ্যাপ্লিকেশন উচ্চ টর্ক প্রয়োজন হয় না, LSN সিরিজ গিয়ারহেড একটি মহান বিকল্প গিয়ারহেড হয়। একটি হালকা ওজন সংস্করণ আছে।

মূল বৈশিষ্ট্য

শূন্য প্রতিক্রিয়া
স্টার্ট এবং স্টপ এ পিক টর্কঃ 18Nm থেকে 28Nm
সঠিকতা <১ আর্ক-মিনিট
হ্রাস অনুপাত ৫০ঃ১ থেকে ১২০:1
উচ্চ বাঁকানো অনমনীয়তা
উচ্চ দক্ষতা
মসৃণ অপারেশন
শক্তিশালী ক্রস রোল আউটপুট লেয়ার
সরাসরি লোড মাউন্ট করার জন্য আউটপুট ফ্ল্যাঞ্জ

বিশেষ উল্লেখ

মডেল	হ্রাস অনুপাত	ইনপুট 2000r/min এ নামমাত্র টর্ক		স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক		গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান		অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক		সর্বাধিক অনুমোদিত ইনপুট ঘূর্ণন গতি	অনুমোদিত গড় ইনপুট ঘূর্ণন গতি	প্রতিক্রিয়া	ওজন	ডিজাইন লাইফ
		ইনপুট 2000r/min এ নামমাত্র টর্ক		স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক		গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান		অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক		গ্রীস	গ্রীস	প্রতিক্রিয়া	ওজন	ডিজাইন লাইফ
		Nm	কেজিএফএম	Nm	কেজিএফএম	Nm	কেজিএফএম	Nm	কেজিএফএম	r/min	r/min	আর্ক সেক	কেজি	ঘন্টা
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤20	0.39	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000

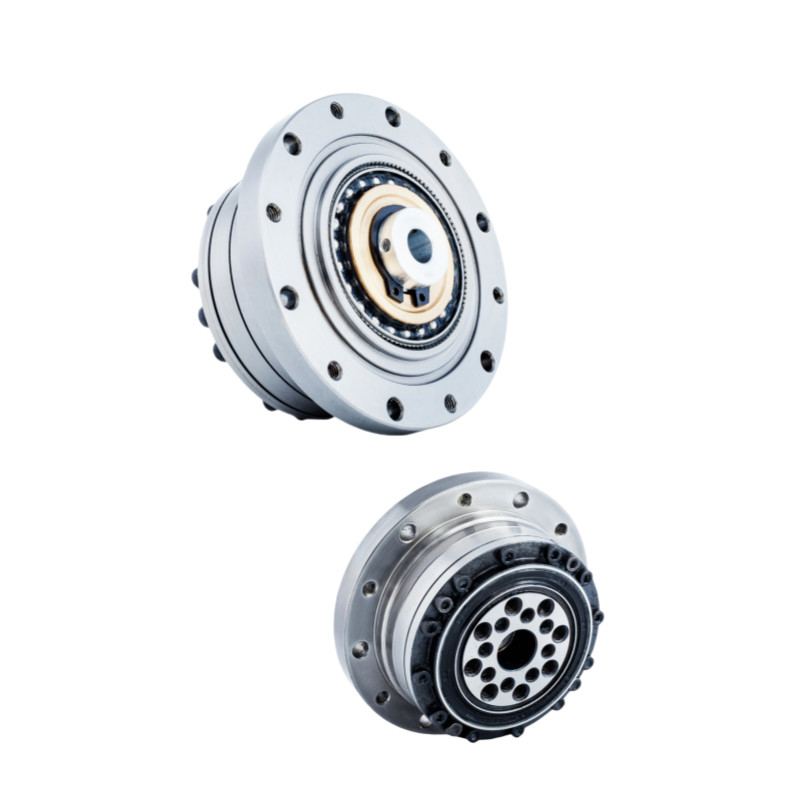

হাই রিডাকশন হারমোনিক ড্রাইভ গিয়ার বক্স রোবোটিক্সের জন্য স্ট্রেন ওয়েভ রিডাক্টর 1

বিস্তারিত ছবি

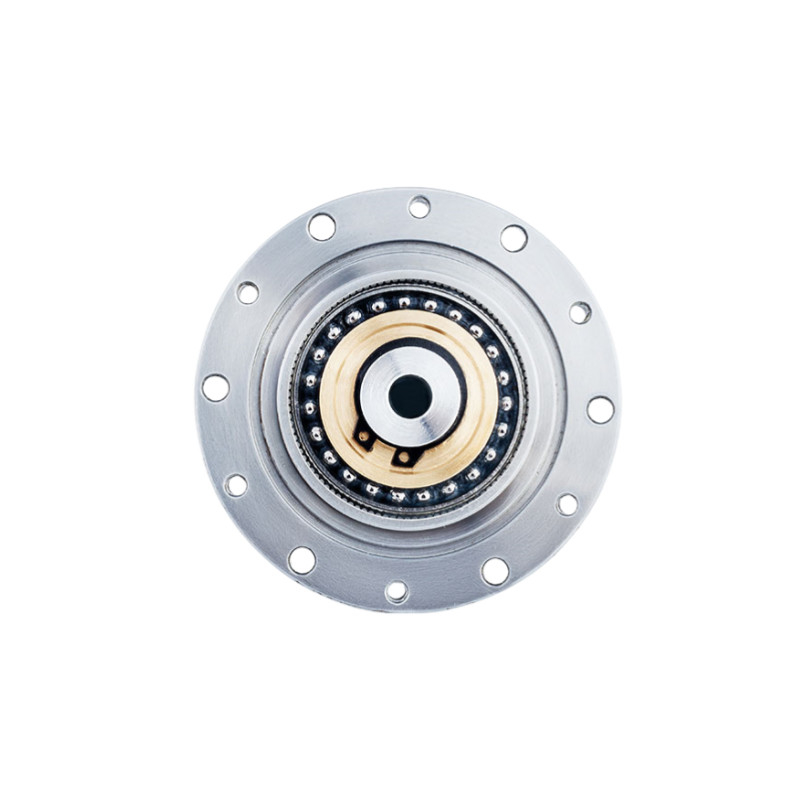

হাই রিডাকশন হারমোনিক ড্রাইভ গিয়ার বক্স রোবোটিক্সের জন্য স্ট্রেন ওয়েভ রিডাক্টর 2

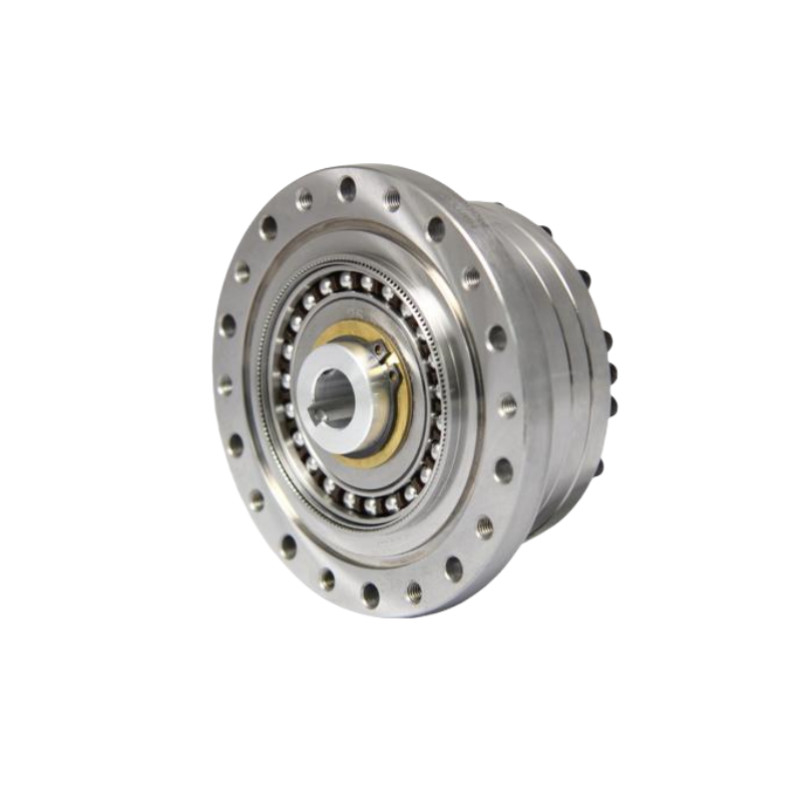

হাই রিডাকশন হারমোনিক ড্রাইভ গিয়ার বক্স রোবোটিক্সের জন্য স্ট্রেন ওয়েভ রিডাক্টর 3

হাই রিডাকশন হারমোনিক ড্রাইভ গিয়ার বক্স রোবোটিক্সের জন্য স্ট্রেন ওয়েভ রিডাক্টর 4

	LSN - II মডেল 14 হারমোনিক গিয়ার ইউনিটের মূল বৈশিষ্ট্য
	পণ্য	মডেল ১৪ হারমোনিক ড্রাইভ
	উপাদান	তরঙ্গ জেনারেটর, ফ্লেক্সপ্লাইন, সার্কুলার স্প্লাইন
	হ্রাস অনুপাত	50:1, ৮০:1, ১০০:1১২০:1
	প্রতিক্রিয়া	২০ আর্ক সেকেন্ডের কম
	গড় ইনপুট গতি	৩৫০০ ঘন্টা/মিনিট
	সর্বাধিক ইনপুট গতি	8500 r/min
	ডিজাইন লাইফ	১৫০০০ ঘন্টা
	মডেল	14
	ওজন	0.39 কেজি
	গ্যারান্টি	১ বছর

অ্যাপ্লিকেশন


শিল্প রোবট	চিকিৎসা সরঞ্জাম	হিউমনোড রোবট

অপটিক্যাল মেশিন	এয়ারস্পেস	উৎপাদন ব্যবস্থা
