Name: মডেল ৪০ সিলড হারমোনিক স্ট্রেঞ্জ ওয়েভ জেনারেটর গিয়ারস এলএইচটি-৪ সিরিজ
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-40-XX-U-IV
Availability: InStock

বাড়ি > পণ্য > হারমোনিক ড্রাইভ >

মডেল ৪০ সিলড হারমোনিক স্ট্রেঞ্জ ওয়েভ জেনারেটর গিয়ারস এলএইচটি-৪ সিরিজ

সিলড স্টেনশন ওয়েভ জেনারেটর

এলএইচটি-৪ সিরিজের স্টেইন ওয়েভ জেনারেটর

হারমোনিক ওয়েভ গিয়ার

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Giant Precision

সাক্ষ্যদান:

ISO9001

মডেল নম্বার:

LHT-40-XX-U-IV

আমাদের সাথে যোগাযোগ

একটি উদ্ধৃতি অনুরোধ করুন

মডেল ৪০ সিলড হারমোনিক স্ট্রেঞ্জ ওয়েভ জেনারেটর গিয়ারস এলএইচটি-৪ সিরিজ

পণ্যের বিবরণ

পণ্য:

মডেল 40 হারমোনিক রিডুসার গিয়ারস

হ্রাসকৃত অনুপাত:

50:1, 80:1, 100:1, 120:1

নেতিবাচক প্রতিক্রিয়া:

≤20 আর্ক সেকেন্ড

সর্বোচ্চ ইনপুট গতি:

4000 R/MIN

গড় ইনপুট গতি:

3000 r/মিনিট

জীবন নকশা:

15000 ঘন্টা

ওজন:

৭ কেজি

প্রয়োগ:

হিউম্যানয়েড রোবট, প্রিন্টেড সার্কিট বোর্ড উত্পাদন মেশিন, রোবট, চিকিৎসা সরঞ্জাম

বৈশিষ্ট্য:

উচ্চ গিয়ার অনুপাত, জিরো ব্যাকল্যাশ, উচ্চ নির্ভুলতা

গ্যারান্টি:

১ বছর

পেমেন্ট ও শিপিংয়ের শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ

১টি সেট

মূল্য

To Be Negotiated

প্যাকেজিং বিবরণ

কার্টন বাক্স

ডেলিভারি সময়

3-4 সপ্তাহ

পরিশোধের শর্ত

টি/টি

যোগানের ক্ষমতা

প্রতি মাসে 20000 সেট

সম্পর্কিত পণ্য

হালকা ওজন ২.৪৭ কেজি মডেল ৩২ টেনশন ওয়েভ রিডিউসার লো ব্যাকল্যাশ হারমোনিক গিয়ার ইউনিট

সেরা দাম পান

নিম্ন প্রতিক্রিয়া এবং উচ্চ দক্ষতা মডেল 25 টেনশন ওয়েভ রিডিউসার অতি হালকা হারমোনিক গিয়ার ইউনিট

সেরা দাম পান

উচ্চ হ্রাস অনুপাত LSN সিরিজ মডেল 20 স্ট্রেন ওয়েভ রিডাক্টর 0.73kg হালকা ওজন গিয়ার ইউনিট

সেরা দাম পান

কমপ্যাক্ট এবং হালকা ডিজাইন এলএসএন সিরিজ স্ট্রেন ওয়েভ রিডিউসার মডেল 14 গিয়ার ইউনিট

সেরা দাম পান

আমাদের সাথে যোগাযোগ

যোগাযোগ করুন

পণ্যের বর্ণনা

পিক টর্চ মডেল ৪০ সিলড হারমোনিক ড্রাইভ গিয়ারবক্স

পণ্যের বর্ণনা

হারমোনিক রিডাক্টরগুলি গতি নিয়ন্ত্রণ এবং যান্ত্রিক শক্তি সংক্রমণের ক্ষেত্রে তাদের নিজস্ব শ্রেণীতে রয়েছে।

টেনশন ওয়েভ রিডিউসার গিয়ারগুলি একক পর্যায়ে উচ্চ হ্রাস অনুপাত, শূন্য প্রতিক্রিয়া এবং উচ্চ নির্ভুলতার মতো সুবিধাগুলি সরবরাহ করে যা প্রচলিত গিয়ার ট্রেনগুলির সাথে তুলনা করা যায় না।

স্ট্রেন ওয়েভ গিয়ারিং ধাতুর স্থিতিস্থাপকতা ব্যবহার করে। হারমোনিক রিডাক্টর গিয়ারের তিনটি মৌলিক উপাদান রয়েছেঃ একটি তরঙ্গ জেনারেটর, একটি ফ্লেক্স স্প্লাইন এবং একটি বৃত্তাকার স্প্লাইন।

এই সহজ তিনটি উপাদান নির্মাণের সাথে একক অপারেটিং নীতির সাথে মিলিত একটি খুব কমপ্যাক্ট এবং হালকা প্যাকেজে অত্যন্ত উচ্চ হ্রাস অনুপাতের অনুমতি দেয়।হ্রাস অনুপাতের সাথে গিয়ার আকার বা ওজন পরিবর্তন হয় নাএই গিয়ার প্রযুক্তির উচ্চ পারফরম্যান্স বৈশিষ্ট্যগুলি সহশূন্য প্রতিক্রিয়া, উচ্চ টর্ক, কমপ্যাক্ট আকার, চমৎকার অবস্থান নির্ভুলতা এবং পুনরাবৃত্তিযোগ্যতা এই অনন্য অপারেটিং নীতির প্রত্যক্ষ ফলাফল।

কিভাবে এটি কাজ করে

Flexspline এর ব্যাসার্ধ সামান্য ছোট এবং এর দাঁত সার্কুলার Spline এর চেয়ে দুইগুণ কম।তরঙ্গ জেনারেটরের উপবৃত্তাকার আকৃতির কারণে ফ্লেক্সপ্লাইনের দাঁতগুলি উপবৃত্তাকার বৃত্তাকার দুটি বিপরীত অঞ্চলে প্রবৃত্তাকার প্রধান অক্ষ জুড়ে জড়িত হয়. ওয়েভ জেনারেটরের প্রতি ১৮০ ডিগ্রি ঘড়ির কাঁটার দিক দিয়ে ঘড়ির কাঁটার দিকে ঘড়ির কাঁটার দিক থেকে এক দাঁত অগ্রসর হয়।ওয়েভ জেনারেটরের প্রতিটি সম্পূর্ণ ঘূর্ণন ঘড়ির কাঁটার দিক থেকে সিকুলার স্প্লিনের তুলনায় তার মূল অবস্থার থেকে দুই দাঁত দ্বারা ঘড়ির কাঁটার বিপরীতে চলতে থাকে

মডেল ৪০ সিলড হারমোনিক স্ট্রেঞ্জ ওয়েভ জেনারেটর গিয়ারস এলএইচটি-৪ সিরিজ 0

নামমাত্র পরামিতি টেবিল

মডেল	হ্রাস অনুপাত	ইনপুট 2000r/min এ নামমাত্র টর্ক		স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক		গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান		অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক		সর্বাধিক অনুমোদিত ইনপুট ঘূর্ণন গতি ((গ্রীস)	অনুমোদিত গড় ইনপুট ঘূর্ণন গতি ((গ্রীস)	প্রতিক্রিয়া	ওজন	ডিজাইন লাইফ
		ইনপুট 2000r/min এ নামমাত্র টর্ক		স্টার্ট এবং স্টপ এ অনুমোদিত পিক টর্ক		গড় লোড টর্ক জন্য সর্বোচ্চ অনুমোদিত মান		অনুমোদিত সর্বাধিক ক্ষণস্থায়ী টর্ক		সর্বাধিক অনুমোদিত ইনপুট ঘূর্ণন গতি ((গ্রীস)	অনুমোদিত গড় ইনপুট ঘূর্ণন গতি ((গ্রীস)	প্রতিক্রিয়া	ওজন	ডিজাইন লাইফ
		Nm	কেজিএফএম	Nm	কেজিএফএম	Nm	কেজিএফএম	Nm	কেজিএফএম	r/min	r/min	আর্ক সেক	কেজি	ঘন্টা
32	50	99	10	281	29	140	14	497	51	4800	3500	≤20	4	10000
	80	153	16	395	40	217	22	738	75					15000
	100	178	18	433	44	281	29	841	86					15000
	120	178	18	459	47	281	29	892	91					15000

মডেল ৪০ সিলড হারমোনিক স্ট্রেঞ্জ ওয়েভ জেনারেটর গিয়ারস এলএইচটি-৪ সিরিজ 4

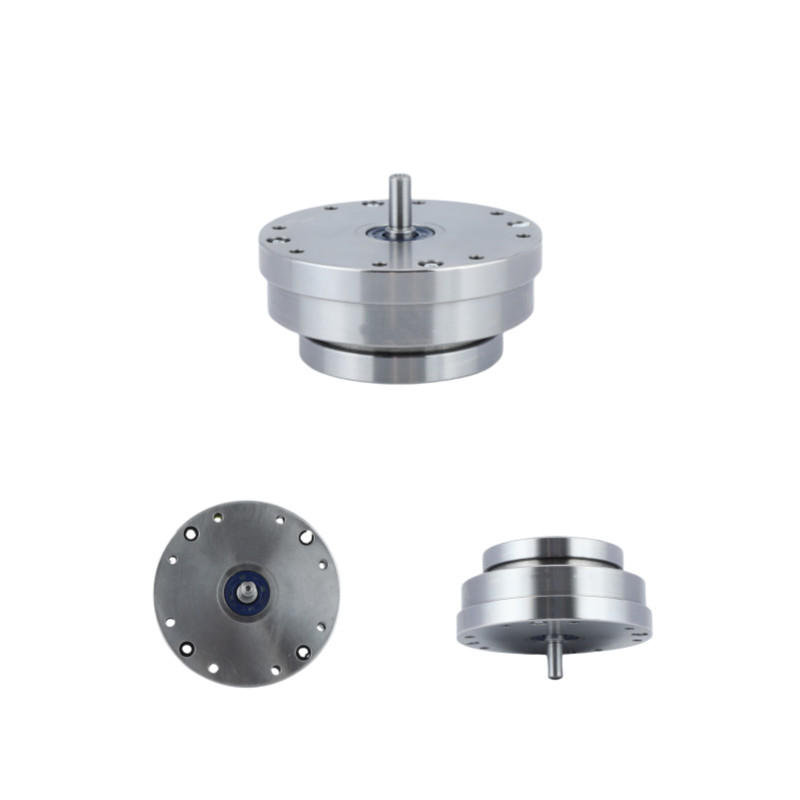

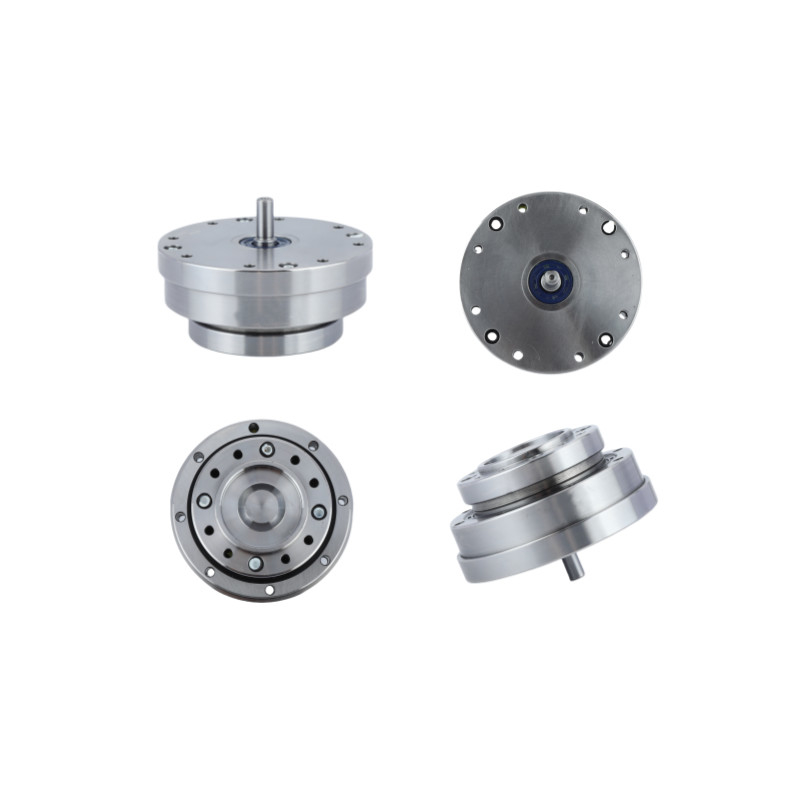

বিস্তারিত ছবি

মডেল ৪০ সিলড হারমোনিক স্ট্রেঞ্জ ওয়েভ জেনারেটর গিয়ারস এলএইচটি-৪ সিরিজ 5

মডেল ৪০ সিলড হারমোনিক স্ট্রেঞ্জ ওয়েভ জেনারেটর গিয়ারস এলএইচটি-৪ সিরিজ 6

মডেল ৪০ সিলড হারমোনিক স্ট্রেঞ্জ ওয়েভ জেনারেটর গিয়ারস এলএইচটি-৪ সিরিজ 7

এলএইচটি-৪ মডেল ৪০ হারমোনিক গিয়ার ইউনিটের মূল বৈশিষ্ট্য
পণ্য	মডেল ৪০ টেনশন ওয়েভ রিডিউসার
উপাদান	তরঙ্গ জেনারেটর, ফ্লেক্সপ্লাইন, সার্কুলার স্প্লাইন
হ্রাস অনুপাত	50:1, ৮০:1, ১০০:1১২০:1
প্রতিক্রিয়া	২০ আর্ক সেকেন্ডের কম
গড় ইনপুট গতি	4000 r/min
সর্বাধিক ইনপুট গতি	3000 r/min
ডিজাইন লাইফ	১৫০০০ ঘন্টা
মডেল	40
ওজন	৭ কেজি
গ্যারান্টি	১ বছর
প্রয়োগ	প্রসেসিং মেশিন, পরিমাপ, বিশ্লেষণ এবং পরীক্ষার সিস্টেম, রোবট

অ্যাপ্লিকেশন


শিল্প রোবট	চিকিৎসা সরঞ্জাম	হিউমনোড রোবট

অপটিক্যাল মেশিন	সেমিকন্ডাক্টর	এয়ারস্পেস
